SF-C2015USB-1080P-D7
Sincèrement

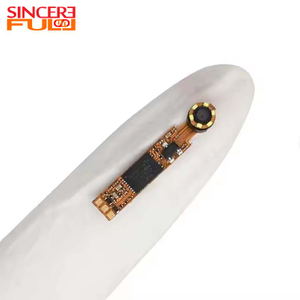

Ce capteur CMOS 2MP GC2755 1080P USB2.0 Interface Module de caméra de protocole UVC est un composant d'imagerie intégré de qualité industrielle développé sur la base du capteur GC2755, spécialement conçu pour la détection de précision moyenne-courte distance et l'observation interne des espaces étroits, fabriqué conformément aux normes RoHS. Construit autour du capteur GC2755 de 2 mégapixels, il fournit des images haute définition 1080P (1920 × 1080) à 30 ips, établissant un équilibre parfait entre clarté d'image et fluidité en temps réel pour garantir une observation dynamique fluide et une capture complète des petits détails essentiels à une détection précise. Son système optique est professionnellement optimisé pour les scénarios endoscopiques : une plage de mise au point de 30 mm à 50 mm associée à une distance focale de 2,63 mm correspond précisément aux besoins typiques de détection à courte distance de l'endoscopie, éliminant ainsi le besoin d'ajustements fréquents de la position de la sonde, tandis que le DFOV à 60 ° offre une couverture de champ raisonnable dans un diamètre limité, garantissant une observation complète sans angles morts. Le module intègre 8 LED blanches de spécification 0402 disposées en anneau (diamètre extérieur 7,0 mm, diamètre intérieur 5,0 mm), formant une structure de lumière de remplissage annulaire qui fournit un éclairage uniforme dans des environnements faiblement éclairés ou sans lumière, évitant efficacement les ombres d'imagerie et la sous-exposition locale et les s résoudre le problème de l'éclairage en fond noir en endoscopie. La transmission du signal s'effectue via l'interface USB2.0, conformément à la norme sans pilote UVC, permettant une reconnaissance et un appel directs par les systèmes grand public et éliminant les processus fastidieux d'installation et de débogage du pilote. Ses définitions de broches incluent DP, DM (transmission de données USB), SNAP (déclencheur d'instantané), GND et VCC5.0, fournissant une interface standard pour le contrôle du système et l'alimentation électrique, tandis que la structure globale implémente une norme de tolérance de ±0,50 pour garantir la cohérence de l'assemblage. Intégrant une qualité d'image haute définition, une lumière de remplissage annulaire, une mise au point précise à moyenne distance et une facilité d'utilisation sans pilote, ce module devient une solution d'imagerie fiable pour l'électronique de précision, la détection industrielle, la maintenance automobile et l'exploration médicale. |
 |
Caractéristiques ◢
Imagerie Full HD 1.1080P en temps réel : le capteur 2MP produit des images 1920 × 1080 à 30 ips, garantissant une observation dynamique fluide et une capture complète des détails.
2. Lumière de remplissage LED annulaire à gamme complète : 8 LED blanches 0402 dans un anneau, offrant une imagerie uniforme sans ombre dans les environnements sombres.
Mise au point précise à moyenne distance de 3,30 à 50 mm : la plage de mise au point s'adapte à la détection endoscopique à courte distance, avec une imagerie claire et aucun réglage fréquent de la sonde.
4. Connexion directe sans pilote USB2.0 : conforme au protocole UVC, directement reconnu par les systèmes grand public, aucune installation de pilote requise.
Application du endoscope d' de caméra module ◢
◢Détails du produit
Capteur |
Capteur CMOS GC2755 |
Numéro de modèle |
SF-C2015USB-1080P-D7 |
Type de montage |
USB |
Description |
Module de caméra endoscopique GC2755 |
Interface de sortie |
USB3.0 |
Nombre de pixels |
2MP |
Champ de vision (D) |
60° |
F Non. |
F2.8 |
| Plage de mise au point | 30-50mm |
| Distance focale | 2,63 mm |
| Résolution | 1080P |
| Taux de formatage | 30 images par seconde |
FAQ ◢
Q1 : Qu’est-ce qu’un module de caméra pour endoscope ?
A1 : Les modules de caméra d'endoscope permettent des inspections visuelles en temps réel dans les domaines des soins de santé, de la fabrication et des réparations domiciliaires. Dotés d'un éclairage LED pour une imagerie claire, ils sont disponibles dans des conceptions flexibles et rigides et se connectent via USB ou HDMI, ce qui les rend idéaux pour les diagnostics médicaux, les évaluations industrielles et les contrôles de plomberie.
Q2 : Êtes-vous une usine ou une entreprise commerciale ?
A2 : Nous sommes une usine de premier plan dédiée à la production de modules de caméras intelligentes de haute qualité dans un environnement stérile. Notre équipe qualifiée garantit la propreté et adhère à des protocoles stricts, avec des inspections rigoureuses et une R&D interne favorisant une innovation continue pour maintenir nos normes de pointe.
Q3 : De quoi se compose le module de caméra endoscopique ?
A3 : Le module de caméra endoscopique est principalement composé des composants de base suivants : capteur d'image micro HD CMOS, jeu de lentilles optiques, source de lumière LED haute luminosité, câble de transmission de signal et boîtier de protection. Sa sonde frontale intègre un objectif grand angle et un système de guide de lumière à fibre optique, et le back-end transmet les données via une interface USB/MIPI.
Q4 : Que voit un module de caméra endoscopique ?
A4 : Les modules de caméra endoscopique capturent des images et des vidéos des zones internes difficiles à atteindre. Ils sont utiles pour les aspects industriels tels que l'inspection de la structure interne des machines et l'inspection des espaces confinés, permettant une inspection détaillée de l'intérieur des pièces de la machine et la détection de problèmes tels que des dommages.
Q5 : Que peut-on personnaliser pour les modules de caméra d'endoscope ?
A5 : Les modules de caméra pour endoscope sont disponibles dans des conceptions intégrées et séparées avec des diamètres personnalisables. Les utilisateurs peuvent choisir des couvercles en acier inoxydable durables et un éclairage LED intégré, garantissant ainsi une flexibilité pour diverses applications, qu'elles nécessitent des options compactes ou des fonctionnalités avancées adaptées à des besoins spécifiques.
Q6 : mise au point de précision moyenne portée de 30 à 50 mm
La plage de mise au point est verrouillée à la distance de travail optimale pour l'endoscopie en gros plan, garantissant des images claires sans avoir besoin d'une mise au point manuelle et améliorant l'efficacité.
