2MP GC2755 CMOS Sensor 1080P USB2.0 Schnittstelle UVC Protokoll Kameramodul

Dieses 2MP GC2755 CMOS-Sensor 1080P USB2.0-Schnittstelle UVC-Protokoll-Kameramodul ist eine integrierte Bildgebungskomponente in Industriequalität, die auf der Grundlage des GC2755-Sensors entwickelt wurde, speziell für die Präzisionserkennung auf mittlere und kurze Distanz und die interne Beobachtung enger Räume entwickelt wurde und gemäß den RoHS-Standards hergestellt wurde. Es basiert auf dem 2-Megapixel-Sensor GC2755 und liefert hochauflösende 1080P-Bilder (1920 x 1080) mit 30 Bildern pro Sekunde. Dabei wird ein perfektes Gleichgewicht zwischen Bildklarheit und Echtzeitflüssigkeit erreicht, um eine reibungslose dynamische Beobachtung und die vollständige Erfassung winziger Details zu gewährleisten, die für eine präzise Erkennung entscheidend sind. Sein optisches System ist professionell für endoskopische Szenarien optimiert: Ein Fokusbereich von 30 mm–50 mm gepaart mit einer Brennweite von 2,63 mm entspricht genau den typischen Naherkennungsanforderungen der Endoskopie und macht häufige Anpassungen der Sondenposition überflüssig, während das 60° DFOV eine angemessene Feldabdeckung innerhalb eines begrenzten Durchmessers bietet und eine umfassende Beobachtung ohne tote Winkel gewährleistet. Das Modul integriert 8 weiße LEDs der Spezifikation 0402, die ringförmig angeordnet sind (Außendurchmesser 7,0 mm, Innendurchmesser 5,0 mm) und eine ringförmige Fülllichtstruktur bilden, die eine gleichmäßige Beleuchtung in Umgebungen mit wenig oder wenig Licht bietet und Bildschatten und lokale Unterbelichtung effektiv vermeidet Lösung des Problems der Dunkelfeldbeleuchtung in der Endoskopie. Die Signalübertragung erfolgt über die USB2.0-Schnittstelle nach dem treiberfreien UVC-Standard, was eine direkte Erkennung und Aufruf durch Mainstream-Systeme ermöglicht und umständliche Treiberinstallations- und Debugging-Prozesse eliminiert. Seine Pin-Definitionen umfassen DP, DM (USB-Datenübertragung), SNAP (Snapshot-Trigger), GND und VCC5.0 und bieten eine Standardschnittstelle für Systemsteuerung und Stromversorgung, während die Gesamtstruktur einen Toleranzstandard von ±0,50 implementiert, um die Konsistenz der Montage sicherzustellen. Durch die Integration von hochauflösender Bildqualität, ringförmigem Fülllicht, präziser Fokussierung auf mittlere Distanz und fahrerloser Benutzerfreundlichkeit wird dieses Modul zu einer zuverlässigen Bildgebungslösung für Präzisionselektronik, industrielle Erkennung, Automobilwartung und medizinische Forschung.

Merkmale ◢

1.1080P Full HD-Echtzeitbildgebung: Der 2MP-Sensor gibt 1920×1080-Bilder mit 30 Bildern pro Sekunde aus und sorgt so für eine reibungslose dynamische Beobachtung und vollständige Detailerfassung.

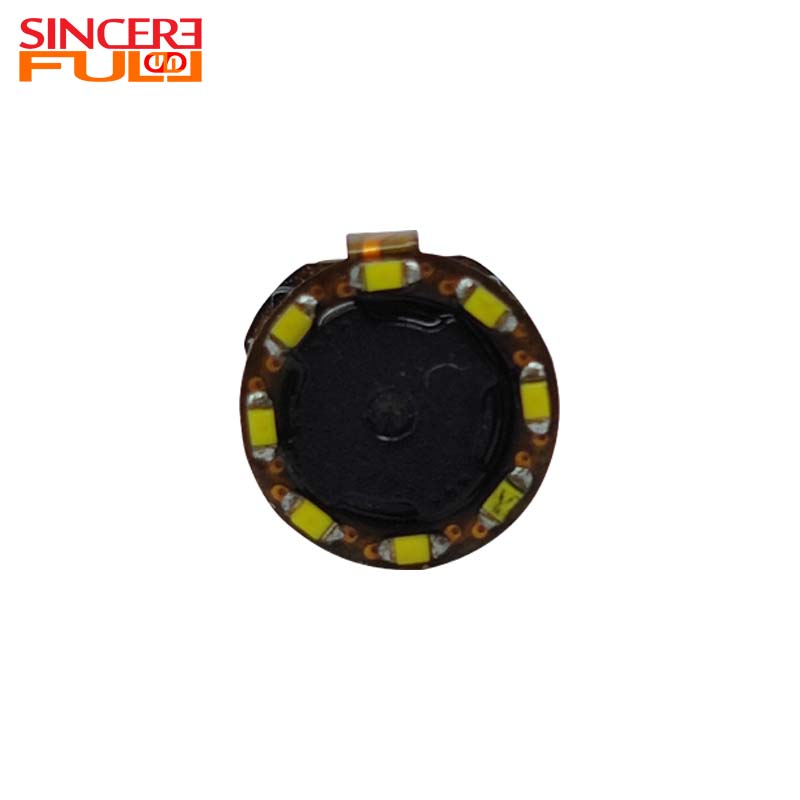

2.Ringförmiges LED-Vollbereichs-Fülllicht: 8 0402 weiße LEDs in einem Ring sorgen für eine gleichmäßige, schattenfreie Abbildung in dunklen Umgebungen.

3,30–50 mm präziser Fokus auf mittlere Entfernung: Der Fokusbereich passt sich der endoskopischen Naherkennung an, mit klarer Bildgebung und ohne häufige Sondenanpassung.

4. USB2.0-Treiberfreie Direktverbindung: Entspricht dem UVC-Protokoll, wird von Mainstream-Systemen direkt erkannt, keine Treiberinstallation erforderlich.

Anwendung des Endoskopkameramoduls ​◢ ​​

Produktdetails ◢

Sensor	GC2755 CMOS-Sensor
Modellnummer	SF-C2015USB-1080P-D7
Montageart	USB
Beschreibung	GC2755 Endoskop-Kameramodul
Ausgabeschnittstelle	USB3.0
Anzahl der Pixel	2MP
Sichtfeld (D)	60°
F Nr.	F2.8
Fokusbereich	30-50mm
Brennweite	2,63 mm
Auflösung	1080P
Formatierungsrate	30fps

FAQ ◢

F1: Was ist ein Endoskopkameramodul?

A1: Endoskopkameramodule ermöglichen visuelle Echtzeitinspektionen im Gesundheitswesen, in der Fertigung und bei Reparaturen zu Hause. Sie verfügen über LED-Beleuchtung für eine klare Bildgebung, sind in flexiblen und stabilen Designs erhältlich und können über USB oder HDMI angeschlossen werden, was sie ideal für medizinische Diagnostik, industrielle Beurteilungen und Sanitärkontrollen macht.

F2: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A2: Wir sind eine führende Fabrik, die sich der Herstellung hochwertiger Smart-Kameramodule in einer sterilen Umgebung widmet. Unser kompetentes Team sorgt für Sauberkeit und hält sich an strenge Protokolle. Strenge Inspektionen und interne Forschung und Entwicklung treiben kontinuierliche Innovationen voran, um unsere branchenführenden Standards aufrechtzuerhalten.

F3: Woraus besteht das Endoskopkameramodul?

A3: Das endoskopische Kameramodul besteht hauptsächlich aus den folgenden Kernkomponenten: Micro-HD-CMOS-Bildsensor, optischer Linsensatz, hochhelle LED-Lichtquelle, Signalübertragungskabel und Schutzgehäuse. Seine Front-End-Sonde integriert ein Weitwinkelobjektiv und ein faseroptisches Lichtleitersystem, und das Back-End überträgt Daten über eine USB/MIPI-Schnittstelle.

F4: Was sieht ein Endoskopkameramodul?

A4: Endoskopische Kameramodule erfassen Bilder und Videos von schwer zugänglichen inneren Bereichen. Sie sind für industrielle Aspekte wie die Inspektion der inneren Struktur von Maschinen und die Inspektion von engen Räumen nützlich, da sie eine detaillierte Inspektion des Inneren von Maschinenteilen und die Erkennung von Problemen wie Schäden ermöglichen.

F5: Was kann für Endoskopkameramodule angepasst werden?

A5: Endoskopkameramodule sind in integrierter und separater Ausführung mit anpassbaren Durchmessern erhältlich. Benutzer können zwischen langlebigen Edelstahlabdeckungen und integrierter LED-Beleuchtung wählen und so Flexibilität für verschiedene Anwendungen gewährleisten, unabhängig davon, ob sie kompakte Optionen oder erweiterte, auf spezifische Anforderungen zugeschnittene Funktionen benötigen.

Q6 : 30–50 mm mittlerer Präzisionsfokus

Der Fokusbereich ist auf den optimalen Arbeitsabstand für die Nahendoskopie eingestellt, wodurch klare Bilder ohne manuelle Fokussierung gewährleistet und die Effizienz verbessert werden.
