SF-C1019USB-D3.9-PRO OV9734 V1.2
Sincèrement
|
Le module de caméra endoscopique OV9734 USB2.0 UVC D3,9 mm avec coque en acier et LED est un module de caméra endoscopique USB2.0 UVC D3,9 mm conçu pour l'inspection interne à courte portée et les outils de réparation portables. Il prend en charge les sorties YUV et MJPEG , avec jusqu'à 720P Max 30 ips , un champ de vision diagonal de 95° et une plage de mise au point de 10 à 100 mm.. Avec sa structure frontale à manchon rond en acier , sa tête de caméra compacte, sa structure LED et sa direction de connexion USB 5P, ce module convient aux endoscopes USB portables, aux endoscopes compacts, aux outils de réparation d'appareils, aux caméras d'inspection de petits tuyaux et aux dispositifs de contrôle visuel dans les espaces étroits. |
 |
Avantage produit ◢

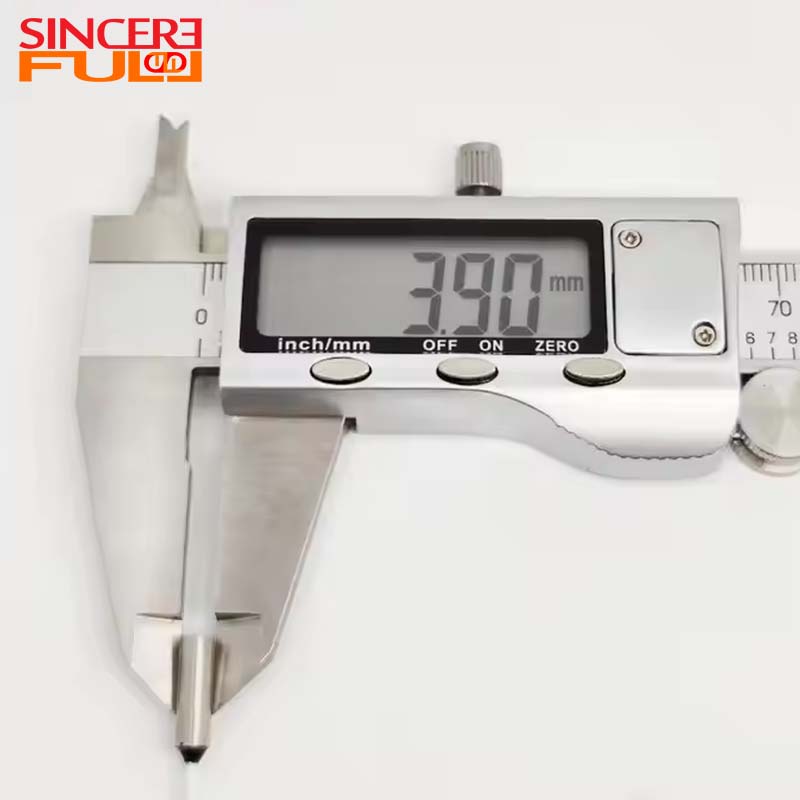

Petit diamètre D3,9 mm — convient aux petites ouvertures, aux espaces étroits, aux cavités compactes et aux petits tuyaux.

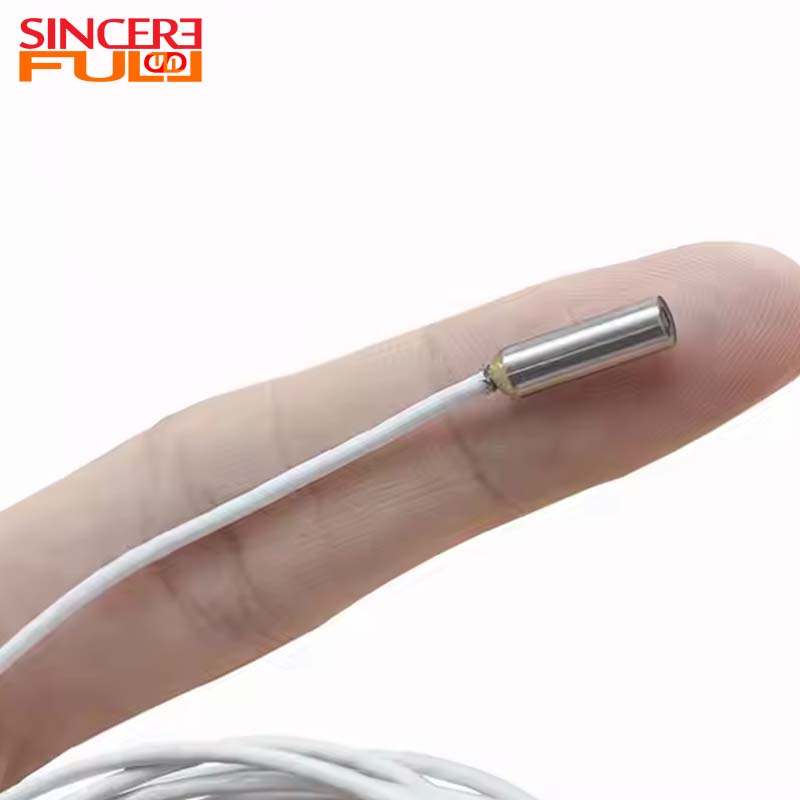

Steel Sleeve Front-End — offre une protection frontale plus solide qu’une tête de caméra nue.
Sortie UVC USB2.0 — adaptée aux dispositifs d'inspection basés sur USB et aux terminaux visuels portables.
YUV & MJPEG 720P Max 30fps — prend en charge la visualisation pratique de l'endoscope en temps réel.
Champ de vision diagonal à 95° : offre une couverture de visualisation interne équilibrée pour l'inspection des réparations.
Plage de mise au point de 10 à 100 mm : adaptée à l'observation à courte distance des parois de tuyaux, des pièces internes et des surfaces cachées.
Structure LED : prend en charge la vision rapprochée dans les espaces d'inspection plus sombres.
Paramètres techniques ◢
Nom du produit |
Module de caméra endoscopique de 3,9 mm |
Capteur d'image |
OV9734 |
Pixels |
1MP |
Dirigé |
0402 LED |
DSP |
USB2.0 UVC |
F Non. |
F4.0 |
Distance focale |
1,08 mm |
Diamètre |
3,9 mm |
Champ de vision (D*H*V) |
95°*85°*43,5° |
Distorsion TV |
＜-10% |
Examen de la structure du diamètre et du manchon en acier pour l'espace d'insertion et la protection frontale.
L'objectif et le champ de vision changent pour différentes exigences de couverture de visualisation interne.
Correspondance de la plage de mise au point en fonction de votre distance d'inspection et de la surface cible.
Revue de la configuration des LED pour les besoins d'éclairage à courte portée.
Personnalisation des câbles et des connecteurs , y compris la longueur du câble, la connexion USB 5P et la définition des broches.
Examinez la structure de protection si votre appareil nécessite une utilisation d'inspection étanche ou scellée.
Évaluation de la compatibilité de l'hôte en fonction de votre terminal USB, de votre périphérique d'affichage ou de votre plate-forme logicielle.
FAQ ◢
1 : Quel type de module de caméra est le SF-C1019USB-D3.9-PRO OV9734 V1.2 ?
Il s'agit d'un module de caméra endoscopique UVC USB2.0 D3,9 mm avec une direction de capteur OV9734, une structure frontale à manchon en acier, une structure LED et une sortie 720P Max 30fps.
2 : Quel est l'avantage du diamètre D3,9 mm ?
D3,9 mm aide la tête de la caméra à pénétrer dans les petites ouvertures, les tubes étroits, les cavités compactes et les espaces d'équipement où les têtes d'endoscope plus grandes peuvent ne pas s'adapter.
3 : Quelle est la valeur de la structure du manchon en acier ?
Le manchon en acier offre une protection frontale plus solide pour les inspections par insertion et les manipulations répétées. Les performances d’étanchéité doivent être confirmées séparément.
4 : Ce module prend-il en charge l’inspection étanche ?
La protection étanche ou IP67 n’est pas spécifiée. Si une inspection dans un environnement humide ou scellé est requise, une structure classée IP doit être examinée séparément.
5 : Quelle sortie ce module prend-il en charge ?
Il prend en charge la sortie USB2.0 UVC au format YUV et MJPEG, jusqu'à 720P Max 30fps.
6 : Est-il adapté à une analyse de défauts très détaillée ?
Il est plus adapté à l'inspection en temps réel et à la prévisualisation des réparations. Pour une analyse de défaut très détaillée, un module d'endoscope 1080P, 5MP ou à résolution supérieure doit être examiné.
7 : Est-il compatible avec une luminosité réglable ?
La gradation des LED n'est pas spécifiée. Si une luminosité réglable est requise, une structure prenant en charge la gradation ou une conception de contrôle LED personnalisée doit être évaluée.
8 : Quelles informations dois-je fournir pour confirmer si ce module correspond à mon projet ?
Veuillez partager votre appareil cible, le diamètre requis, la distance de travail, les exigences FOV, la longueur du câble, le type de connecteur, les conditions d'éclairage, les exigences de protection, la plate-forme hôte et l'application d'inspection attendue.
