Модуль камеры эндоскопа с CMOS-сенсором HD 1/11 дюйма, 720P, диаметр 3,9 мм

Этот модуль камеры эндоскопа с CMOS-сенсором HD 720P и диаметром 3,9 мм размером 1/11 дюйма представляет собой устройство формирования изображений среднего и близкого диапазона на основе датчика размером 1/11 дюйма. Его технические характеристики и конструкция конструкции сосредоточены вокруг основных требований точного наблюдения на средних и коротких расстояниях. Этот модуль, оснащенный датчиком с разрешением 720P и частотой кадров 60 кадров в секунду, обеспечивает плавное изображение без размытия в сценариях динамического наблюдения. Сочетание фокусного расстояния 1,25 мм и диафрагмы F4 обеспечивает четкое изображение в поле зрения 75°. ТВ-искажение контролируется в пределах -10% для повышения геометрической точности. Четыре белых светодиода размера 0402 обеспечивают стабильное дополнительное освещение во время наблюдения. Эта конфигурация в сочетании с диапазоном фокусировки 10–100 мм позволяет модулю четко фиксировать детали мелких целей на близких и средних расстояниях, даже в условиях низкой освещенности. Для подключения модуль использует интерфейс Type-C как для передачи данных, так и для подачи питания, поддерживая стандартные форматы вывода UVC. Такая конструкция упрощает процедуры подключения устройств, одновременно уменьшая проблемы совместимости с различными конечными устройствами. Гибкие возможности выбора кабеля дополнительно учитывают различные сценарии применения. Конструктивно базовые допуски модуля строго контролируются в пределах 0,1 мм. Его компактный форм-фактор позволяет интегрировать его в устройства наблюдения с ограниченным пространством, а схема с понижающим резистором 5,1 кОм обеспечивает стабильное питание интерфейса. Синергетический эффект этих технических характеристик позволяет модулю эндоскопической камеры точно соответствовать сценариям, требующим плавного изображения и компактного размера устройства, например, проверка небольших электронных устройств, домашнее эндоскопическое наблюдение и проверка легких промышленных компонентов. Его оптимизированная аппаратная конфигурация и практические параметры производительности обеспечивают экономичное техническое решение для задач наблюдения на среднем и близком расстоянии.

Преимущество продукта ◢

• 1. Превосходные характеристики динамического изображения с высокой частотой кадров: оснащенный датчиком с разрешением 720P и конструкцией с высокой частотой кадров 60 кадров в секунду, он обеспечивает плавные изображения без размытия, точно удовлетворяя потребности наблюдения на среднем и близком расстоянии в динамичных сценах.

• 2. Высокая геометрическая точность изображения. Используя фокусное расстояние 1,25 мм в сочетании с апертурой F4, он обеспечивает четкое изображение в поле зрения 75 °, контролируя телевизионные искажения с точностью до -10%, эффективно обеспечивая геометрическую точность наблюдаемых изображений.

• 3. Гибкое и удобное подключение: имеет интерфейс Type-C, совместимый со стандартным выходным форматом UVC, что устраняет необходимость в сложных драйверах. Поддерживает дополнительные кабели для адаптации к различным терминальным устройствам и сценариям применения.

• 4. Высокая адаптируемость для наблюдения на среднем и близком расстоянии: точный диапазон фокусировки от 10 мм до 100 мм в сочетании с четырьмя белыми светодиодами 0402 для стабильного освещения. Даже в условиях низкой освещенности он фиксирует четкие детали при наблюдении небольших целей на средних и близких расстояниях.

Применение модуля эндоскопической камеры ◢

1. Проверка небольших электронных устройств: его компактная конструкция дополняет диапазон фокусировки 10–100 мм, обеспечивая доступ к ограниченным пространствам, таким как печатные платы и микрокомпоненты. Это облегчает четкое наблюдение за паяными соединениями и условиями сборки, помогает контролировать качество и устранять неисправности электронных устройств.

2. Проверка компонентов легкой промышленности: поле зрения 75° и качество изображения с низким уровнем искажений делают его пригодным для обнаружения дефектов поверхности и отклонений размеров в небольших деталях оборудования, прецизионных пластиковых компонентах и ​​других деталях легкой промышленности, удовлетворяя основные потребности в визуализации для контроля качества промышленного производства.

3. Бытовая портативная эндоскопическая система наблюдения. Благодаря универсальному интерфейсу Type-C и дополнительным конфигурациям кабелей она гибко интегрируется с потребительскими портативными эндоскопическими устройствами. Идеально подходит для простых наблюдений в домашних условиях, таких как сантехника и внутренние помещения бытовой техники, он предлагает удобное управление и плавное получение изображений.

4. Наблюдение за фундаментальными научными исследованиями: высокая частота кадров 60 кадров в секунду и стабильное дополнительное освещение поддерживают динамическое макронаблюдение биологических образцов и внутренний мониторинг небольшого экспериментального аппарата. Это обеспечивает четкую визуализацию для сбора экспериментальных данных в условиях фундаментальных исследований.

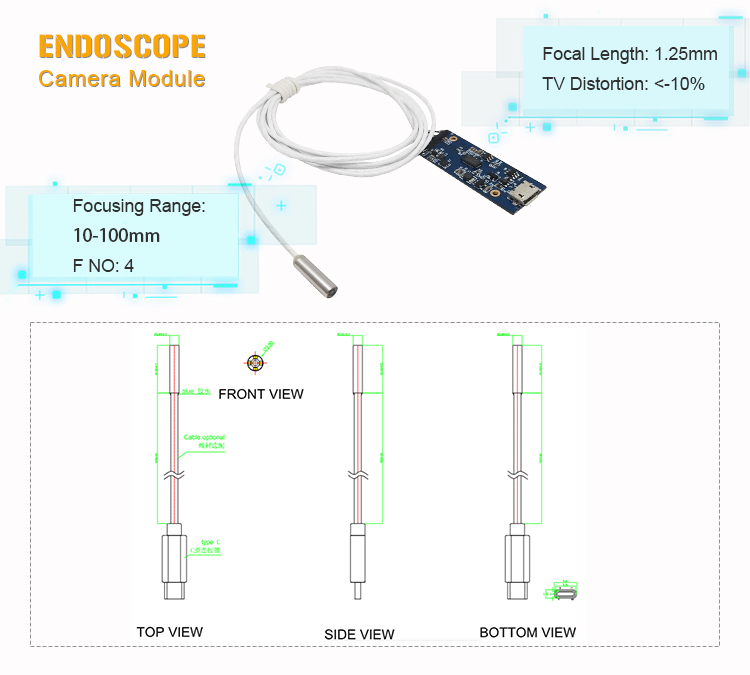

Технические параметры ◢

Название продукта	Микро-эндоскопическая камера 720P
Датчик изображения	КМОП
Пиксель	720P
Тип интерфейса	USB
Диапазон фокусировки	10 мм-100 мм
Фокусное расстояние	1,25 мм
Номер F	4
Угол обзора(Д)	75°
Телевизионные искажения	＜-10%
Сертификат	CE RoHS Достигаемость

Часто задаваемые вопросы ◢

1. В чем разница между медицинскими и промышленными эндоскопическими модулями?

В медицинском модуле особое внимание уделяется биосовместимости, стерилизации и высокому качеству изображений, и он должен соответствовать сертификации FDA/CE; Промышленные модули ориентированы на долговечность (например, защиту от коррозии), широкий диапазон температур (от -20°C до 70°C) и специальные источники света (например, УФ).

2. Каковы особенности модуля стоматологического эндоскопа?

Встроенная кольцевая светодиодная подсветка с высокой цветопередачей, разрешение ≥1080p, некоторые из них оснащены беспроводным портативным дизайном, позволяют легко фотографировать под разными углами во рту и подключаться к системе диагностики и лечения.

3. Что делать, если модуль не запускается?

Проверьте адаптер питания (например, выход 12 В), порт неплотно закреплен, предохранитель перегорел. Если используется беспроводной модуль, проверьте уровень заряда батареи и состояние сопряжения.
