Trong thử nghiệm không phá hủy công nghiệp, phát triển thiết bị y tế và hệ thống thị giác nhúng, một thách thức thường xuyên nảy sinh khi mục tiêu nằm trên thành bên của đường ống hoặc trong các khoang hẹp, đặc biệt ở đường kính cỡ milimet. Máy nội soi nhìn về phía trước truyền thống không thành công trong những trường hợp như vậy, vì thấu kính của chúng yêu cầu căn chỉnh trực tiếp, vuông góc với bề mặt. Để khắc phục hạn chế này đòi hỏi phải có sự thay đổi cơ bản về hình học hình ảnh—từ 'nhìn về phía trước' sang 'nhìn sang một bên.'
Mô-đun nội soi nhìn từ bên có đường kính 0,9mm, được chế tạo xung quanh cảm biến OCHTA10, cung cấp giải pháp kỹ thuật toàn diện cho thách thức này. Bài viết này xem xét thiết kế quang học, tích hợp cơ học, giao thức giao diện, hiệu suất hình ảnh và các kịch bản ứng dụng của nó, nêu bật giá trị kỹ thuật và tiện ích thực tế của nó.
Máy nội soi nhìn phía trước hoạt động với trục thấu kính được căn chỉnh dọc theo đầu dò, thu ánh sáng trực tiếp về phía trước. Mặc dù hiệu quả trong không gian mở, hình học này không bị che khuất bởi các thành bên, phần ren bên trong và các khoang chu vi. Trong các đường ống hẹp, các đầu dò nhìn về phía trước chỉ hiển thị điểm cuối của đường ống, khiến các điều kiện thành bên hoàn toàn không được quan sát.
Thiết kế nhìn từ bên giải quyết vấn đề này bằng cách chuyển hướng trục quang 90 độ bằng cách sử dụng lăng kính hoặc gương ở đầu đầu dò. Cấu hình này cho phép cảm biến thu thập thông tin bên liên tục trong khi đầu dò tiến lên, loại bỏ nhu cầu xoay hoặc chèn và rút lại nhiều lần.
Ống kính nhìn từ bên có đường kính 0,9mm thể hiện giới hạn sản xuất hiện tại của máy nội soi vi mô. Trong hình trụ có đường kính nhỏ hơn 1mm, thấu kính, lăng kính, cảm biến và các bộ phận chiếu sáng phải được căn chỉnh chính xác, duy trì độ đồng trục và độ chính xác của mặt phẳng tiêu điểm. Dung sai lắp ráp ở mức ±0,05mm đảm bảo chất lượng hình ảnh nhất quán trong sản xuất hàng loạt.
Hệ thống quang học sử dụng cảm biến OCHTA10 với tiêu cự 0,175 mm và khẩu độ F2,8, cung cấp hình ảnh sắc nét cho các mục tiêu trong phạm vi độ sâu trường ảnh 3–30 mm. Trường nhìn 100° × 100° của nó bao phủ khoảng 5,2 mm × 5,2 mm ở khoảng cách làm việc 3 mm, đủ để hình dung hầu hết các mặt cắt ngang của đường ống vi mô.
Độ méo được kiểm soát trong phạm vi –11% (độ méo hình thùng), đóng vai trò chức năng trong chụp ảnh nhìn từ bên bằng cách mở rộng chế độ xem ngoại vi để bù cho góc rẽ của đường quang. Đối với việc kiểm tra chất lượng, điều này không ảnh hưởng đến việc xác định khuyết tật; để có các phép đo chính xác, phần mềm hiệu chỉnh sẽ khôi phục độ chính xác hình học.
Phạm vi độ sâu trường ảnh đảm bảo hình ảnh rõ ràng ở khoảng cách vi ống thông thường (5–15 mm), giảm thiểu nhu cầu lấy nét lại thường xuyên đồng thời nhấn mạnh các chi tiết mặt phẳng tiêu điểm để tăng cường khả năng hiển thị khuyết tật.
Cảm biến OCHTA10 mang lại mảng pixel hiệu quả 400×400 (~160.000 pixel). Mặc dù khiêm tốn so với thiết bị điện tử tiêu dùng nhưng độ phân giải này phù hợp để kiểm tra khoang vi mô. Ở khoảng cách làm việc 5 mm, mỗi pixel tương ứng với khoảng 13 micron, cho phép hiển thị rõ ràng:
Vết xước kim loại (20–50 micron)
Cặn bám trên thành ống (>100 micron)
Hình thái mối hàn vi mô
Kích thước pixel tương đối lớn (2,2–3,0 micron) của nó cải thiện tỷ lệ tín hiệu trên nhiễu trong điều kiện chiếu sáng LED hạn chế, tăng cường độ sắc nét của cạnh, chi tiết trong điều kiện ánh sáng yếu và độ chính xác của màu. Điều này làm cho mô-đun hoạt động hiệu quả trong không gian cực kỳ hạn chế nơi ánh sáng bị hạn chế.

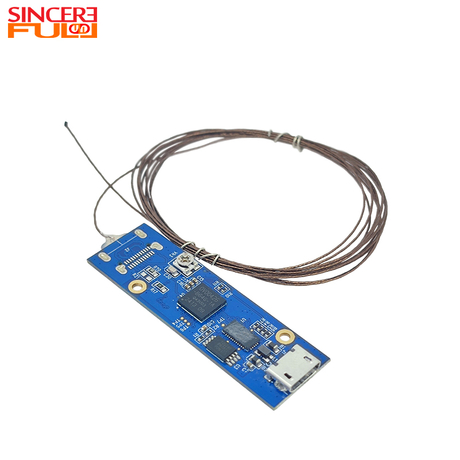

Mô-đun này cung cấp thiết kế giao diện kép:
Micro USB-5P có hỗ trợ UVC: Khả năng tương thích plug-and-play với Windows, Linux và Android, đơn giản hóa việc tích hợp hệ thống và tạo nguyên mẫu nhanh chóng.
Giao diện cảm biến 6 chân: Để tích hợp hệ thống sâu, với các chân LEDA/LEDK dành riêng để chiếu sáng bên ngoài, cho phép các nhà phát triển tối ưu hóa góc và cường độ chiếu sáng cho các vật liệu khác nhau trong khi vẫn duy trì kích thước thu nhỏ.
Đầu ra định dạng kép (YUV/MJPEG) mang lại sự linh hoạt: YUV bảo toàn video không nén để phân tích thuật toán, trong khi MJPEG giảm khối lượng dữ liệu xuống 10–20% để truyền USB 2.0 ổn định, lý tưởng cho việc quan sát thủ công hoặc lưu trữ lưu trữ.
Mô-đun nhìn từ bên có thể kiểm tra thành bên trong của ống thông, chip vi lỏng và ống chính xác, phát hiện các khuyết tật liên kết, cặn hoặc độ nhám bề mặt. Nó đặc biệt có giá trị đối với các thiết bị có nguy cơ cao như ống thông bóng và hệ thống phân phối stent phủ thuốc, mang lại sự đảm bảo chất lượng thiết yếu.
Trong các ứng dụng bán dẫn, MEMS và động cơ vi mô, đầu dò nhìn từ bên cho phép kiểm tra các ren, lỗ siêu nhỏ và thành bên của khoang mà không cần tháo rời, xác định các vết nứt mỏi, vệt kim loại hoặc ô nhiễm hạt.
Trong nội soi khớp, nội soi cột sống và điều trị tủy răng, tầm nhìn bên cho phép người vận hành quan sát chu vi mô, sụn và các phần đính kèm dây chằng, cải thiện tỷ lệ thành công của thủ thuật.
Đối với robot kiểm tra, thiết bị phát hiện khuyết tật di động và thiết bị quan sát khoang tòa nhà, đầu dò đường kính 0,9mm cho phép đi qua các khoảng trống hẹp trong khi hệ thống quang học nhìn từ bên cung cấp nhận thức tình huống toàn diện để điều hướng và nhận dạng mục tiêu.
Người dùng tiềm năng nên đi theo lộ trình đánh giá có hệ thống:
Xác minh quyền truy cập vật lý: Xác nhận đường kính kênh tối thiểu và khả năng tương thích với đường kính đầu dò và bán kính uốn cong.
Đánh giá hình học hình ảnh: Xác định xem quang học nhìn từ bên có cần thiết cho việc kiểm tra mục tiêu hay không.
Kiểm tra khoảng cách làm việc: Đảm bảo độ rõ nét ở độ sâu trường ảnh từ 3–30mm, đặc biệt ở các điểm cực gần và xa.
Quy hoạch chiếu sáng: Đánh giá điều kiện ánh sáng xung quanh; kết nối đèn LED bên ngoài nếu hoạt động trong môi trường tối.
Kiểm tra khả năng tương thích nền tảng: Xác minh hoạt động plug-and-play UVC và độ ổn định đầu ra YUV/MJPEG trên hệ thống đích.
Mô-đun nội soi nhìn từ bên 0,9mm mở rộng khả năng chụp ảnh vào các môi trường vi mô mà quang học nhìn về phía trước truyền thống không thể tiếp cận được. Thiết kế của nó kết hợp hình học nhìn từ bên, độ chính xác quang học vi mô, giao diện được tiêu chuẩn hóa và khả năng chiếu sáng linh hoạt để đạt được hình ảnh rõ nét trong điều kiện hạn chế tối đa.
Đối với các nhà sản xuất thiết bị y tế, kỹ sư chính xác và nhà phát triển hệ thống nhúng, việc hiểu logic kỹ thuật đằng sau mô-đun này cho phép lựa chọn sáng suốt, dành riêng cho ứng dụng ngoài việc so sánh thông số đơn giản, đảm bảo tiện ích tối đa trong các tình huống kiểm tra đầy thử thách.
