При 3D-инспекции микротрубопроводов, минимально инвазивном медицинском стереоскопическом зрении и прецизионных промышленных измерениях традиционные 2D-эндоскопы могут обеспечивать только плоские изображения, не имея информации о глубине и трехмерных контурах, что затрудняет оценку размера дефекта и ограничивает точность работы. Когда задача проверки требует «видеть глубину», модуль с ультрамикродиаметром 3,1 мм, разделенной структурой, автофокусировкой VCM, сверхшироким углом обзора 140° и стереоскопическим 3D-изображением становится передовым решением, достойным оценки. В этой статье представлена четкая схема выбора по четырем измерениям: принципы 3D-изображения, физический размер, автофокусировка и поле зрения, а также интерфейс и интеграция, а также включены ключевые термины, такие как модуль камеры эндоскопа, специальный модуль камеры эндоскопа, USB-камера эндоскопа, модуль широкоугольной камеры и модуль мини-камеры, которые помогут вам точно соответствовать потребностям в 3D-визуальном контроле микрокосмического пространства.
Первый шаг: Определите, требует ли задача проверки информации о глубине, измерения контура или пространственного позиционирования.
Этот модуль использует синхронный сбор данных по двойному оптическому пути для вывода стереоскопических 3D-изображений, точно восстанавливая глубину, контур и деформацию объекта, обеспечивая возможности стереоизмерений, которых нет в традиционных 2D-эндоскопах. Будучи профессиональным 3D-решением среди модулей эндоскопических камер , его инженерная ценность заключается в:
Измерение глубины микродефектов, объема ямок или высоты выступов, подходит для прецизионного контроля качества деталей и оценки морфологии паяных соединений.
В минимально инвазивной хирургии обеспечивает восприятие глубины тканей, чтобы помочь хирургам точно оценить относительное положение инструментов и тканей, снижая операционные риски.
По сравнению с монокулярными 2D-решениями 3D-изображение устраняет визуальную неоднозначность, что делает его особенно подходящим для управления роботами или автоматического контроля, требующего пространственного позиционирования.
При выборе оцените: если необходим только цвет поверхности, текстура или грубая морфология, 2D-решение является более экономичным; но для измерения размеров, оценки глубины или стереоскопической навигации необходимо 3D. Для вывода 3D требуется совместимый 3D-дисплей или алгоритм обработки — перед выбором подтвердите возможности серверной части.
Второй шаг: оцените минимальный внутренний диаметр целевого канала и ограничения внутреннего пространства устройства.

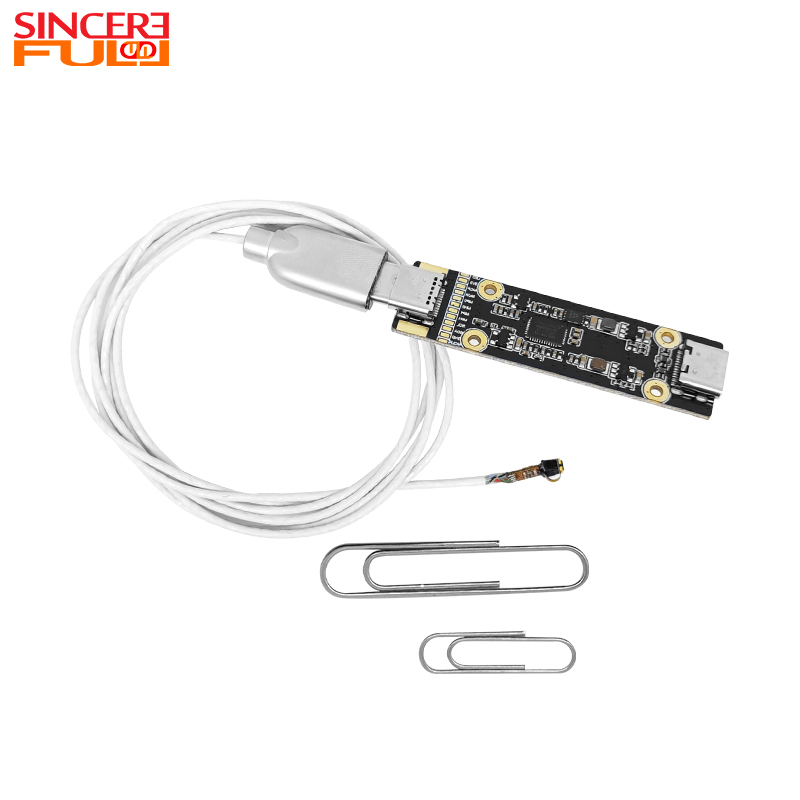

Диаметр зонда составляет всего 3,1 мм, он имеет разделенную структуру (зонд и основная плата разделены), что представляет собой типичную конструкцию модуля мини-камеры . Техническое значение данной спецификации:
Легкий доступ к микротрубкам, глубоким отверстиям и прецизионным зазорам между инструментами с внутренним диаметром ≥3,5 мм, заполняя зазоры, куда не могут проникнуть традиционные 3D-эндоскопы.
Разделенная структура позволяет разместить основную плату вдали от узкой зоны обнаружения, что облегчает интеграцию в портативные устройства, роботы или стационарные инструменты, одновременно уменьшая вес и объем зонда.
Диаметр 3,1 мм обеспечивает чрезвычайную миниатюризацию при сохранении 3D-изображения с двумя оптическими путями, что представляет собой передовой рубеж в технологии 3D-эндоскопов.
В качестве основы для специального модуля камеры эндоскопа можно настроить диаметр зонда, длину жесткой секции и гибкость кабеля. Примечание. 3,1 мм — это диаметр голого зонда; добавление защитной оболочки увеличивает внешний диаметр. Для изогнутых каналов оцените радиус изгиба и гибкость.
Третий шаг: подтвердите, меняется ли рабочее расстояние и требования к покрытию одного кадра.
Этот модуль оснащен автофокусировкой VCM (двигатель звуковой катушки), обеспечивая четкое изображение на разных расстояниях без ручной регулировки. Он также имеет сверхширокий угол обзора 140° (характеристика широкоугольного модуля камеры ), охватывающий гораздо большую площадь за кадр, чем обычные эндоскопы. Основная ценность:
Автофокусировка VCM устраняет необходимость частой фокусировки и идеально подходит для сценариев с неопределенными рабочими расстояниями (например, разная глубина внутри труб, движущиеся хирургические инструменты).
Широкий угол 140° значительно уменьшает перемещение зонда, охватывая большую площадь по окружности в глубоких отверстиях или полостях за один проход, что повышает эффективность.
Регулируемая диафрагма позволяет гибко регулировать яркость и контрастность при различных условиях освещения, адаптируясь к сложным условиям.
Являясь усовершенствованной формой USB-эндоскопической камеры , функции автофокусировки и широкоугольного обзора дают ей значительное преимущество при динамическом осмотре. При выборе проверьте: Скорость срабатывания автофокусировки соответствует темпу работы; искажения по широкоугольным краям приемлемы (3D-изображения более чувствительны к искажениям — проверьте в реальных сценах).
Четвертый шаг: оцените тип хост-интерфейса, возможности источника питания и сложность системной интеграции.
Этот модуль использует питание USB 5 В, DP+/DM- для передачи данных, двойное заземление для заземления в соответствии со стандартным протоколом USB. Поскольку это USB-камера для эндоскопа , ее технология Plug-and-Play снижает барьеры в разработке. Кроме того, компания SureFirst предлагает услуги по изготовлению индивидуальных модулей камеры эндоскопа , регулируя длину кабеля, тип разъема, размер основной платы и материал корпуса. Рекомендации по выбору:
Обеспечивает ли хост достаточную пропускную способность USB? Потоки 3D-видео имеют больший объем данных; Рекомендуется USB 3.0 или выше.
Требуется ли для постобработки 3D-изображений специальный SDK или драйвер? UVC поддерживает только 2D; Для вывода 3D может потребоваться специальный протокол.
Для встроенных систем убедитесь, что главный чип поддерживает двухканальную передачу MIPI или USB 3D.
Сценарий применения |
Рекомендуемая конфигурация |
Обоснование выбора |
|---|---|---|
3D-обследование промышленных микротруб |
Голый зонд 3,1 мм + длинный кабель |
Входит в трубы диаметром ≥3,5 мм; 3D показывает глубину коррозии и профили трещин |
Минимально инвазивное хирургическое 3D-наведение |
Медицинский корпус + одноразовый чехол |
Автофокус адаптируется к движению инструмента; Широкий угол обзора 140° уменьшает слепые зоны; Информация о глубине повышает безопасность |
Прецизионное 3D-измерение паяного соединения электроники |
Фиксированное крепление + кольцевой светильник |
3D-измеряет высоту и копланарность пасты, заменяя дорогие лазерные профилометры |
Исследовательское микро-стерео наблюдение |
Адаптер для микроскопа + программное обеспечение для ПК |
3D записывает деформацию микроповерхности для механического или термического анализа |
Роботизированное восприятие 3D-среды |
Миниатюрная основная плата + гибкий кабель |
Датчик диаметром 3,1 мм встроен в роботизированную руку; Информация о глубине для обхода и захвата препятствий |
Основная ценность 3,1-миллиметрового модуля 3D-эндоскопа с автофокусировкой заключается в объединении чрезвычайной миниатюризации модуля мини-камеры , широкого охвата модуля широкоугольной камеры , удобства автофокусировки VCM и информации о глубине трехмерных стереоскопических изображений, что обеспечивает беспрецедентный инструмент для прецизионного контроля микропространства и стереоизмерений. При выборе уделите приоритетное внимание трем вопросам:
Нужна ли информация о глубине? Если требуется измерение глубины дефекта, контура или пространственного позиционирования, необходимо 3D; для плоского наблюдения 2D более экономично.
Насколько узкое пространство? Если внутренний диаметр канала ≥3,5 мм, подойдет зонд диаметром 3,1 мм; если меньше, попробуйте настроить еще меньший диаметр.
Поддерживает ли хост 3D? Пропускная способность USB 2.0 может быть недостаточной; Рекомендуется USB 3.0 или сжатая передача; дисплей должен поддерживать 3D или иметь соответствующий алгоритм синтеза.
Как производитель с более чем 30-летним опытом работы в области оптической визуализации, SureFirst не только поставляет стандартные продукты для модулей камер эндоскопов , но также предоставляет индивидуальные услуги по модулям камер эндоскопов , включая регулировку диаметра зонда, длины кабеля, параметров автофокусировки и интеграцию 3D-алгоритмов. Мы рекомендуем получить инженерные образцы перед массовым производством и провести испытания качества 3D-изображений, реакции автофокусировки и точности измерения глубины в реальных микроотверстиях или в условиях хирургического моделирования, чтобы убедиться, что ваш выбор является научно обоснованным и дальновидным.
