Na cirurgia minimamente invasiva (MIS), o monitor atua como os olhos do cirurgião, introduzindo um desafio fisiológico único conhecido como 'Desacoplamento Mão-Olho'. Mesmo atrasos de milissegundos entre um movimento físico da mão e a confirmação visual na tela podem interromper o fluxo cirúrgico. Essa latência cria uma desconexão perigosa entre o feedback tátil que um cirurgião sente e a realidade que vê. À medida que a indústria médica busca resoluções mais altas, como 4K, imagens 3D e recursos de fluorescência, a carga útil de dados aumenta drasticamente. Isto cria um paradoxo técnico: a procura por uma melhor qualidade de imagem aumenta naturalmente os riscos de latência, à medida que os requisitos de precisão cirúrgica se tornam mais rigorosos.

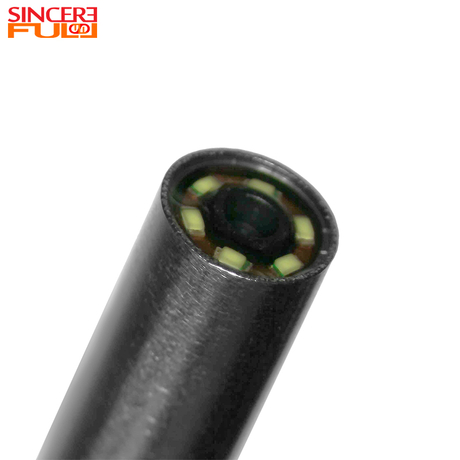

Reduzir esse atraso requer olhar além apenas do sensor de imagem. O O módulo de câmera do endoscópio serve como ponto de partida crítico de uma complexa cadeia de sinal 'vidro a vidro', que inclui processamento de sinal de imagem (ISP), protocolos de transmissão e lógica de exibição. Este artigo fornece aos engenheiros de dispositivos médicos e às equipes de compras estratégias arquitetônicas para manter a latência total do sistema abaixo do limite crítico de segurança de 50 ms, garantindo a segurança do paciente e a precisão cirúrgica.
Limite rígido de 50 ms: pesquisas confirmam que a latência >50 ms degrada a precisão cirúrgica em até 23%, levando à hipercorreção e trauma tecidual.
Arquitetura de processamento: O processamento paralelo (ISP) baseado em FPGA é superior ao processamento sequencial padrão de CPU/GPU para lidar com fluxos de 4K não compactados.
Seleção de interface: 12G-SDI é o padrão preferido para velocidades de comutação <0,15s, enquanto o HDMI 1.4 legado introduz atrasos de comutação perigosos (até 1,2s).
Otimização de firmware: passar dos modos de pesquisa para a aquisição de dados orientada por interrupção no firmware do módulo da câmera reduz significativamente o tempo de processamento.
Ao projetar sistemas de vídeo médico, a “latência” costuma ser confundida com o tempo de leitura do sensor. No entanto, a única métrica que importa clinicamente é a latência “Glass-to-Glass”. Mede o tempo total decorrido desde o momento em que a luz atinge a lente do endoscópio (o primeiro vidro) até o momento em que a imagem aparece no monitor cirúrgico (o vidro final). Essa métrica holística leva em conta todos os gargalos do pipeline, incluindo tempo de exposição, processamento do ISP, cabeamento, conversão de sinal e tempo de resposta de pixel do monitor.
Nem todos os atrasos impactam a cirurgia igualmente. Estudos clínicos e pesquisas ergonômicas estabeleceram limites claros para a percepção humana e o controle motor na sala de cirurgia (SO).
< 30ms (Padrão Ouro): Neste nível o atraso é imperceptível ao olho humano. Essa velocidade é necessária para procedimentos altamente dinâmicos, como cirurgia cardíaca, onde a anatomia está em constante movimento.
<50ms (Limite Seguro): Este é o limite onde a coordenação olho-mão permanece intacta. Após 50 ms, os cirurgiões começam a experimentar uma sensação de “faixa elástica”, onde o instrumento na tela segue visivelmente os movimentos de suas mãos.
> 100ms (A Zona de Perigo): A latência neste nível está estatisticamente ligada a uma redução de 23% na precisão da conclusão da tarefa. Aumenta significativamente o risco de dissecção involuntária do tecido porque os cirurgiões têm dificuldade em parar o movimento do instrumento precisamente quando atingem o tecido alvo.
Os engenheiros também devem considerar o atraso na troca de sinal, muitas vezes chamado de “tempo de tela preta”. As cirurgias modernas frequentemente exigem que os cirurgiões alternem entre os modos de luz branca e fluorescência (por exemplo, imagens ICG) para visualizar o fluxo sanguíneo ou tumores. Se o sistema demorar dois ou três segundos para ressincronizar o sinal de vídeo durante esta troca, o cirurgião ficará cego. Para manter a continuidade do fluxo de trabalho, esta latência de comutação deve ser quase instantânea, idealmente inferior a 100 ms.
A transição de Alta Definição (1080p) para Ultra Alta Definição (4K) quadruplica a quantidade de dados brutos que o sistema deve processar. Quando você adiciona 3D estereoscópico (exigindo dois fluxos de vídeo) ou canais hiperespectrais, a tensão no módulo da câmera do endoscópio aumenta exponencialmente. Sem uma arquitetura robusta, essa carga de dados inevitavelmente causa buffer e atraso de quadros.
A escolha do processador para o Image Signal Processor (ISP) é o maior determinante da latência de processamento. Os processadores de uso geral muitas vezes não atendem aos rígidos requisitos de tempo da cirurgia ao vivo.
FPGA versus processadores gerais: Field-Programmable Gate Arrays (FPGAs) são o padrão da indústria para imagens médicas de baixa latência. Ao contrário das CPUs ou GPUs que processam tarefas sequencialmente (uma após a outra), os FPGAs processam tarefas do ISP em paralelo . Funções como debayering, redução de ruído e aprimoramento de bordas acontecem simultaneamente. Isto elimina a necessidade de armazenar quadros completos em um buffer antes do processamento, reduzindo drasticamente o tempo de transferência.
Processamento de borda: realizar correções de imagem diretamente no módulo da câmera (Edge Computing) é crucial. Ao lidar com a correção de pixels ruins e o equilíbrio de branco no nível do sensor antes da transmissão, o módulo reduz a carga computacional na Unidade de Controle do Console (CCU) principal. Essa abordagem de processamento distribuído evita que a CCU se torne um gargalo.
Mesmo com hardware poderoso, firmware ineficiente pode causar atrasos desnecessários. Otimizar o código que controla o sensor é uma maneira econômica de reduzir milissegundos críticos.
Orientado por interrupções versus polling: Muitos sistemas legados usam modos de 'polling', onde o processador verifica periodicamente o sensor para ver se os dados estão prontos. Isso desperdiça ciclos de clock. O firmware moderno de baixa latência muda para arquiteturas orientadas por interrupções. Aqui, o sensor envia uma interrupção de hardware quando os dados em microssegundos estão disponíveis, acionando o processamento imediato.
Hard-Real-Time OS (RTOS): O firmware do módulo da câmera deve operar em uma programação determinística. A implementação de um sistema operacional em tempo real garante que a transmissão de pacotes de vídeo seja sempre priorizada em relação a tarefas não críticas em segundo plano, como registro ou verificações de status.
O caminho do módulo da câmera até o monitor está repleto de possíveis atrasos. Uma armadilha comum no projeto de dispositivos médicos é depender da compactação para gerenciar a largura de banda. Para a sala de cirurgia, termos como “sem perdas” e “descompactado” são requisitos inegociáveis. Codecs padrão como H.264 ou H.265 apresentam atrasos de codificação e decodificação. Embora aceitáveis para transmitir uma cirurgia para uma sala de aula, esses atrasos são fatais para o cirurgião que opera em tempo real.
A escolha da interface correta é essencial para manter os ganhos de velocidade alcançados no nível do sensor. A tabela a seguir compara interfaces comuns encontradas em ambientes de imagens médicas:
Padrão de interface |
Atraso de comutação |
Adequação de largura de banda |
Veredicto para cirurgia |
|---|---|---|---|
12G-SDI |
0,05 – 0,15s |
4K não compactado |
Escolha preferida. Conector de travamento robusto e sobrecarga mínima. |
HDMI 2.0/2.1 |
0,2 – 0,4s |
4K não compactado |
Aceitável. Boa largura de banda, mas os protocolos do consumidor podem causar atrasos no handshake. |
HDMI 1.4 legado |
Até 1,2s |
Insuficiente para 4K/60 |
Bandeira vermelha. Freqüentemente força a compressão/subamostragem. Atraso de comutação perigoso. |
Vídeo sobre IP (NDI) |
Variável |
Comprimido |
Uso de nicho. Bom para fluxos de ensino, normalmente não para monitoramento cirúrgico primário. |
O 12G-SDI continua sendo a escolha robusta para infraestruturas críticas. Oferece largura de banda suficiente para transmissão 4K não compactada com sobrecarga mínima. Por outro lado, o HDMI depende de protocolos complexos de handshake (EDID) que podem forçar a tela a ficar preta por mais de um segundo se a conexão for renegociada. Embora soluções de vídeo sobre IP como o NDI estejam ganhando força na distribuição de vídeo para salas de aula, elas introduzem latência dependente da rede que deve ser cuidadosamente avaliada antes do uso como alimentação cirúrgica primária.
Para fabricantes de equipamentos originais (OEMs) e integradores de sistemas, a validação das declarações do fornecedor é uma etapa necessária no processo de controle de qualidade. 'Baixa latência' costuma ser um termo de marketing e não uma especificação técnica. Você precisa de uma estrutura de testes rigorosa para verificar o desempenho real de um Módulo de câmera endoscópica.
Para medir a verdadeira lacuna “copo com vidro”, os cronômetros padrão são insuficientes. O método mais confiável envolve o uso de uma câmera de alta velocidade (filmagem a 240fps ou 1000fps). Coloque um cronômetro de milissegundos de alta precisão na frente do endoscópio e filme o cronômetro e o monitor cirúrgico simultaneamente. Contando a diferença de quadros entre o cronômetro real e o cronômetro exibido na filmagem de alta velocidade, você pode calcular a latência exata em milissegundos.
A arquitetura interna do processador de imagem desempenha um papel sutil, mas importante, na velocidade de comutação. Você deve distinguir entre buffers compartilhados e independentes.
Buffers Compartilhados: Neste design, diferentes entradas de vídeo compartilham o mesmo espaço de memória. A troca de fontes requer a limpeza do buffer e seu reabastecimento, causando um apagão.
Buffers independentes: módulos e monitores com buffers independentes permitem a 'pré-sincronização em segundo plano'. O sistema mantém fluxos secundários ativos em segundo plano, permitindo que o cirurgião alterne as visualizações instantaneamente sem que a tela fique preta.
Adicionar recursos geralmente aumenta o tempo. Os engenheiros devem avaliar se a versatilidade do módulo compromete a sua velocidade.
Scaling Lag: O módulo suporta o downscaling de uma imagem 4K para um monitor 1080p sem adicionar quadros de buffer? Os escalonadores de hardware são mais rápidos que as soluções de software.
Custo do algoritmo: recursos avançados como “Estabilização de imagem” ou “Correção de rotação” exigem que o processador analise os quadros anteriores para alinhar o atual. Isso inevitavelmente adiciona latência. Os integradores devem determinar se esses recursos empurram o atraso total do sistema para além do precipício de 50 ms.
Ao selecionar um parceiro para módulo de câmera, use esta lista de verificação para descobrir possíveis riscos de latência:
O ISP é baseado em hardware (FPGA/ASIC) ou em software?
O módulo suporta saída não compactada na resolução desejada?
Qual é a latência de comutação documentada entre entradas de vídeo?
O firmware suporta aquisição de dados orientada por interrupção?
Mesmo o módulo de câmera mais rápido pode falhar se a infraestrutura circundante não estiver à altura. A implementação de um sistema de baixa latência requer atenção ao ambiente físico da sala cirúrgica.
Sinais de alta largura de banda, como 12G-SDI, degradam-se rapidamente com a distância. Cabeamento de baixa qualidade ou comprimento excessivo podem causar instabilidade no sinal. Quando ocorre instabilidade, o dispositivo receptor pode perder quadros ou tentar sincronizar novamente, causando atrasos imprevisíveis. É vital usar cabos e repetidores de sinal certificados para execuções mais longas, garantindo que a integridade dos dados permaneça alta desde a cabeça da câmera até a torre.
Um de baixa latência módulo de câmera endoscópica é inútil se combinado com uma televisão de consumo. As TVs de consumo geralmente aplicam pós-processamento pesado – suavização de movimento, aprimoramento de cores e aumento de escala – que pode adicionar mais de 100 ms de atraso. Monitores de nível médico são essenciais. Eles funcionam de forma semelhante ao 'Modo Jogo' em telas de última geração, ignorando o pós-processamento desnecessário para priorizar tempos de resposta rápidos de pixel.
O processamento em alta velocidade gera calor significativo, especialmente em sensores 4K. Se o módulo da câmera estiver mal resfriado, poderá acionar mecanismos de aceleração térmica. Para proteger o sensor contra danos, o firmware pode reduzir à força a taxa de quadros ou a velocidade de processamento, introduzindo atraso no meio de uma longa cirurgia. O design térmico eficiente é um pré-requisito para um desempenho sustentado de baixa latência.
Reduzir a latência em imagens cirúrgicas é um imperativo para a segurança do paciente, e não apenas uma vitória na folha de especificações. À medida que os procedimentos minimamente invasivos se tornam mais complexos, a ligação entre a mão do cirurgião e a imagem no ecrã deve permanecer perfeita. Alcançar isso requer uma abordagem holística: começando com sensores rápidos e processamento paralelo baseado em FPGA, utilizando padrões de transmissão não compactados como 12G-SDI e exibição em monitores de nível médico.
Para os fabricantes de dispositivos médicos, priorizar arquiteturas FPGA personalizadas e interfaces robustas oferece o caminho mais confiável para alcançar o 'Padrão Ouro' de <50 ms. Incentivamos as equipes de engenharia a avaliar a latência 'Glass-to-Glass' no início da fase de pesquisa e desenvolvimento, em vez de tratá-la como uma otimização pós-produção. Ao abordar antecipadamente essas decisões arquitetônicas, os fabricantes podem fornecer sistemas que melhoram a precisão cirúrgica e os resultados dos pacientes.
R: <50ms é amplamente considerado o limite de segurança. Idealmente, os sistemas devem ter como objetivo <30ms, o que é imperceptível ao olho humano. Qualquer latência superior a 100 ms é considerada perigosa para a manipulação ativa do instrumento, pois degrada significativamente a coordenação e a precisão olho-mão.
R: Esse efeito de 'tela preta' geralmente é causado por arquiteturas que usam buffers compartilhados ou por renegociação de handshake HDMI. O uso de sistemas com buffer independente e interfaces profissionais como 12G-SDI minimiza esse atraso, garantindo comutação quase instantânea.
R: Não necessariamente, mas requer significativamente mais poder de processamento. Se o ISP tiver pouca potência, a latência aumentará devido ao buffer. No entanto, uma implementação adequada de FPGA pode processar fluxos de dados de 4K em paralelo, resultando em latência adicional quase zero em comparação com HD.
R: Embora seja tecnicamente possível, os cabos HDMI padrão são arriscados para a sala de cirurgia. Eles não possuem os mecanismos de travamento encontrados nos cabos SDI, criando um risco de desconexão. Além disso, muitas vezes sofrem de maior latência de handshake (negociação EDID), tornando-os menos estáveis para ambientes cirúrgicos críticos.
