최소 침습 수술(MIS)에서 모니터는 외과의사의 눈 역할을 하며 '손-눈 분리'라고 알려진 독특한 생리학적 문제를 도입합니다. 물리적 손 움직임과 화면의 시각적 확인 사이에 밀리초 단위의 지연이라도 수술 흐름을 방해할 수 있습니다. 이러한 대기 시간은 외과 의사가 느끼는 촉각 피드백과 그들이 보는 현실 사이에 위험한 단절을 만듭니다. 의료 산업이 4K, 3D 이미징, 형광 기능과 같은 더 높은 해상도를 요구함에 따라 데이터 페이로드가 급격히 증가합니다. 이는 기술적 역설을 낳습니다. 더 나은 이미지 품질에 대한 요구는 수술 정밀도 요구 사항이 엄격해짐에 따라 대기 시간 위험도 자연스럽게 증가합니다.

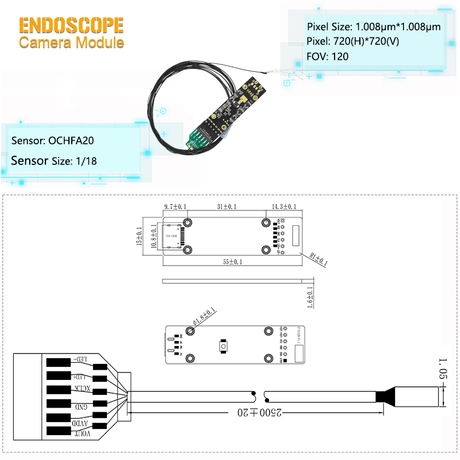

이 지연을 줄이려면 이미지 센서 너머를 살펴봐야 합니다. 그만큼 내시경 카메라 모듈은 ISP(이미지 신호 처리), 전송 프로토콜 및 디스플레이 로직을 포함하는 복잡한 '유리 대 유리' 신호 체인의 중요한 시작점 역할을 합니다. 이 기사에서는 의료 기기 엔지니어와 조달 팀에 총 시스템 대기 시간을 중요한 안전 임계값인 50ms 미만으로 유지하여 환자 안전과 수술 정확성을 보장하는 아키텍처 전략을 제공합니다.
50ms 하드 제한: 연구에 따르면 50ms를 초과하는 대기 시간은 수술 정밀도를 최대 23%까지 저하시켜 과잉 교정 및 조직 외상을 초래하는 것으로 확인되었습니다.
처리 아키텍처: FPGA 기반 병렬 처리(ISP)는 비압축 4K 스트림 처리에 있어 표준 CPU/GPU 순차 처리보다 우수합니다.
인터페이스 선택: 12G-SDI는 0.15초 미만의 스위칭 속도에 선호되는 표준인 반면, 레거시 HDMI 1.4는 위험한 스위칭 지연(최대 1.2초)을 도입합니다.
펌웨어 최적화: 카메라 모듈 펌웨어에서 폴링 모드에서 인터럽트 기반 데이터 수집으로 전환하면 처리 시간이 크게 단축됩니다.
의료 비디오 시스템을 엔지니어링할 때 '지연 시간'은 센서 판독 시간과 혼동되는 경우가 많습니다. 그러나 임상적으로 중요한 유일한 지표는 '유리 대 유리' 대기 시간입니다. 이는 빛이 내시경 렌즈(첫 번째 유리)에 닿는 순간부터 수술용 모니터(최종 유리)에 이미지가 나타나는 순간까지 경과된 총 시간을 측정합니다. 이 전체적인 지표는 노출 시간, ISP 처리, 케이블 연결, 신호 변환 및 모니터의 픽셀 응답 시간을 포함하여 파이프라인의 모든 병목 현상을 설명합니다.
모든 지연이 수술에 똑같이 영향을 미치는 것은 아닙니다. 임상 연구와 인체 공학적 연구를 통해 수술실(OR)에서 인간의 인식과 운동 제어에 대한 명확한 임계값이 확립되었습니다.
< 30ms(Gold Standard): 이 수준에서는 지연이 사람의 눈으로 감지되지 않습니다. 이 속도는 해부학적 구조가 지속적으로 움직이는 심장 수술과 같이 역동적인 수술에 필요합니다.
< 50ms(안전 제한): 손과 눈의 협응이 그대로 유지되는 임계값입니다. 50ms가 넘으면 외과 의사는 화면의 장비가 손 움직임 뒤에 눈에 띄게 따라가는 '고무 밴딩' 느낌을 경험하기 시작합니다.
> 100ms(위험 지대): 이 수준의 지연 시간은 통계적으로 작업 완료 정확도의 23% 감소와 연결됩니다. 외과 의사는 기구가 표적 조직에 도달했을 때 기구의 움직임을 정확하게 멈추기 위해 노력하기 때문에 의도하지 않은 조직 박리의 위험이 크게 증가합니다.
엔지니어는 종종 '블랙 스크린 타임'이라고 불리는 신호 전환 지연도 고려해야 합니다. 현대 수술에서는 외과 의사가 혈류나 종양을 시각화하기 위해 백색광 모드와 형광 모드(예: ICG 영상) 사이를 전환해야 하는 경우가 많습니다. 이 전환 중에 시스템이 비디오 신호를 다시 동기화하는 데 2~3초가 걸리면 외과의사는 눈이 멀게 됩니다. 워크플로 연속성을 유지하려면 이 전환 대기 시간이 거의 즉각적이어야 하며 이상적으로는 100ms 미만이어야 합니다.
고화질(1080p)에서 초고화질(4K)로 전환하면 시스템이 처리해야 하는 원시 데이터의 양이 4배로 늘어납니다. 입체 3D(2개의 비디오 스트림 필요) 또는 초분광 채널을 추가하면 내시경 카메라 모듈 의 부담이 기하급수적으로 증가합니다. 강력한 아키텍처가 없으면 이러한 데이터 로드로 인해 필연적으로 프레임 버퍼링과 지연이 발생합니다.
ISP(이미지 신호 프로세서)용 프로세서 선택은 처리 지연 시간을 결정하는 가장 큰 단일 요소입니다. 범용 프로세서는 라이브 수술의 엄격한 타이밍 요구 사항을 충족하지 못하는 경우가 많습니다.
FPGA와 일반 프로세서: FPGA(Field-Programmable Gate Array)는 지연 시간이 짧은 의료 영상을 위한 업계 표준입니다. 작업을 순차적으로(하나씩) 처리하는 CPU 또는 GPU와 달리 FPGA는 ISP 작업을 병렬 로 처리합니다 . 디베이어링, 노이즈 감소, 가장자리 향상과 같은 기능이 동시에 발생합니다. 이렇게 하면 처리하기 전에 전체 프레임을 버퍼에 저장할 필요가 없어 처리 시간이 대폭 단축됩니다.
엣지 프로세싱: 카메라 모듈(엣지 컴퓨팅)에서 직접 이미지 수정을 수행하는 것이 중요합니다. 모듈은 전송 전 센서 수준에서 불량 픽셀 보정 및 화이트 밸런스를 처리함으로써 메인 콘솔 제어 장치(CCU)의 계산 부하를 줄입니다. 이러한 분산 처리 접근 방식은 CCU가 병목 현상을 일으키는 것을 방지합니다.
강력한 하드웨어를 사용하더라도 비효율적인 펌웨어로 인해 불필요한 지연이 발생할 수 있습니다. 센서를 관리하는 코드를 최적화하는 것은 중요한 밀리초를 줄이는 비용 효율적인 방법입니다.
인터럽트 기반 대 폴링: 많은 레거시 시스템은 프로세서가 주기적으로 센서를 확인하여 데이터가 준비되었는지 확인하는 '폴링' 모드를 사용합니다. 이는 클럭 사이클을 낭비합니다. 최신 저지연 펌웨어는 인터럽트 기반 아키텍처로 전환됩니다. 여기서 센서는 마이크로초 데이터가 사용 가능하면 하드웨어 인터럽트를 보내 즉각적인 처리를 시작합니다.
하드 실시간 OS(RTOS): 카메라 모듈의 펌웨어는 결정적인 일정에 따라 작동해야 합니다. 실시간 운영 체제를 구현하면 로깅이나 상태 확인과 같은 중요하지 않은 백그라운드 작업보다 비디오 패킷 전송이 항상 우선적으로 처리됩니다.
카메라 모듈에서 모니터까지의 경로는 잠재적인 지연으로 가득 차 있습니다. 의료 기기 설계에서 흔히 발생하는 함정은 압축을 사용하여 대역폭을 관리한다는 것입니다. 수술실의 경우 '무손실' 및 '압축되지 않음'과 같은 용어는 협상할 수 없는 요구 사항입니다. H.264 또는 H.265와 같은 표준 코덱에는 인코딩 및 디코딩 지연이 발생합니다. 수술을 강의실로 스트리밍하는 것은 허용되지만 이러한 지연은 실시간으로 작업하는 외과의사에게는 치명적입니다.
센서 수준에서 달성된 속도 이득을 유지하려면 올바른 인터페이스를 선택하는 것이 필수적입니다. 다음 표에서는 의료 영상 환경에서 사용되는 일반적인 인터페이스를 비교합니다.
인터페이스 표준 |
스위칭 지연 |
대역폭 적합성 |
수술에 대한 판결 |
|---|---|---|---|
12G-SDI |
0.05~0.15초 |
비압축 4K |
선호하는 선택. 견고한 잠금 커넥터와 최소한의 오버헤드. |
HDMI 2.0/2.1 |
0.2~0.4초 |
비압축 4K |
허용됩니다. 대역폭은 좋지만 소비자 프로토콜로 인해 핸드셰이크 지연이 발생할 수 있습니다. |
레거시 HDMI 1.4 |
최대 1.2초 |
4K/60에는 부족함 |
적기. 압축/서브샘플링을 강제하는 경우가 많습니다. 위험한 스위칭 지연. |
IP를 통한 비디오(NDI) |
변하기 쉬운 |
압축 |
틈새 사용. 일반적으로 1차 수술 모니터링이 아닌 교육 스트림에 적합합니다. |
12G-SDI는 여전히 중요한 인프라를 위한 강력한 선택입니다. 최소한의 오버헤드로 비압축 4K 전송에 충분한 대역폭을 제공합니다. 이와 대조적으로 HDMI는 연결이 재협상되면 화면이 1초 이상 검은색으로 변할 수 있는 복잡한 핸드셰이크 프로토콜(EDID)을 사용합니다. NDI와 같은 있지만 IP를 통한 비디오 솔루션은 강의실에 비디오를 배포하는 데 있어 주목을 받고 기본 수술 피드로 사용하기 전에 신중하게 평가해야 하는 네트워크 종속 대기 시간을 도입합니다.
OEM(Original Equipment Manufacturer) 및 시스템 통합업체의 경우 공급업체의 주장을 검증하는 것은 QA 프로세스의 필수 단계입니다. '낮은 대기 시간'은 기술 사양보다는 마케팅 용어로 사용되는 경우가 많습니다. 실제 성능을 검증하려면 엄격한 테스트 프레임워크가 필요합니다. 내시경 카메라 모듈.
실제 '유리 대 유리' 간격을 측정하려면 표준 스톱워치로는 충분하지 않습니다. 가장 안정적인 방법은 고속 카메라(240fps 또는 1000fps로 촬영)를 사용하는 것입니다. 내시경 앞에 고정밀 밀리초 타이머를 배치하고 타이머와 수술용 모니터를 동시에 촬영합니다. 실제 타이머와 고속 영상에 표시된 타이머 간의 프레임 차이를 계산하여 정확한 지연 시간을 밀리초 단위로 계산할 수 있습니다.
이미지 프로세서의 내부 아키텍처는 스위칭 속도에 미묘하지만 큰 역할을 합니다. 공유 버퍼와 독립 버퍼를 구별해야 합니다.
공유 버퍼: 이 디자인에서는 서로 다른 비디오 입력이 동일한 메모리 공간을 공유합니다. 소스를 전환하려면 버퍼를 비우고 다시 채워야 하므로 정전이 발생합니다.
독립 버퍼: 독립 버퍼가 있는 모듈과 모니터는 '백그라운드 사전 동기화'를 허용합니다. 시스템은 보조 스트림을 백그라운드에서 활성 상태로 유지하므로 의사는 화면이 검게 변하지 않고 즉시 보기를 전환할 수 있습니다.
기능을 추가하면 시간이 추가되는 경우가 많습니다. 엔지니어는 모듈의 다양성으로 인해 속도가 저하되는지 평가해야 합니다.
스케일링 지연: 모듈이 버퍼링 프레임을 추가하지 않고 4K 이미지를 1080p 모니터로 다운스케일링하는 것을 지원합니까? 하드웨어 스케일러는 소프트웨어 솔루션보다 빠릅니다.
알고리즘 비용: '이미지 안정화' 또는 '회전 수정'과 같은 고급 기능을 사용하려면 프로세서가 이전 프레임을 분석하여 현재 프레임을 정렬해야 합니다. 이로 인해 필연적으로 대기 시간이 추가됩니다. 통합자는 이러한 기능이 전체 시스템 지연을 50ms 절벽 이상으로 밀어내는지 확인해야 합니다.
카메라 모듈 파트너를 선택할 때 이 체크리스트를 사용하여 잠재적인 지연 위험을 확인하세요.
ISP는 하드웨어 기반(FPGA/ASIC)인가요, 아니면 소프트웨어 기반인가요?
모듈이 원하는 해상도에서 비압축 출력을 지원합니까?
비디오 입력 간의 문서화된 전환 대기 시간은 얼마나 됩니까?
펌웨어가 인터럽트 기반 데이터 수집을 지원합니까?
주변 인프라가 수준에 미치지 못하면 가장 빠른 카메라 모듈이라도 실패할 수 있습니다. 저지연 시스템을 구현하려면 수술실의 물리적 환경에 대한 주의가 필요합니다.
12G-SDI와 같은 고대역폭 신호는 거리에 따라 급격히 저하됩니다. 케이블 품질이 좋지 않거나 길이가 너무 길면 신호 지터가 발생할 수 있습니다. 지터가 발생하면 수신 장치가 프레임을 삭제하거나 재동기화를 시도하여 예측할 수 없는 지연이 발생할 수 있습니다. 카메라 헤드에서 타워까지 데이터 무결성이 높게 유지되도록 장시간 실행하려면 인증된 케이블과 신호 리피터를 사용하는 것이 중요합니다.
대기 시간이 짧은 내시경 카메라 모듈은 소비자용 TV와 함께 사용하면 쓸모가 없습니다. 소비자 TV는 모션 스무딩, 색상 향상, 업스케일링과 같은 강력한 후처리를 적용하는 경우가 많으며 이로 인해 100ms 이상의 지연이 추가될 수 있습니다. 의료용 모니터는 필수입니다. 고급 화면의 '게임 모드'와 유사하게 작동하며, 빠른 픽셀 응답 시간을 우선시하기 위해 불필요한 후처리를 우회합니다.
고속 처리는 특히 4K 센서에서 상당한 열을 발생시킵니다. 카메라 모듈의 냉각이 제대로 이루어지지 않으면 열 조절 메커니즘이 작동될 수 있습니다. 센서가 손상되지 않도록 보호하기 위해 펌웨어는 강제로 프레임 속도나 처리 속도를 줄여 긴 수술 중에 지연이 발생할 수 있습니다. 효율적인 열 설계는 지연 시간이 짧은 성능을 지속하기 위한 전제 조건입니다.
수술 영상 촬영에서 대기 시간을 줄이는 것은 단순히 사양서의 승리가 아니라 환자 안전을 위한 필수 요소입니다. 최소 침습 수술이 더욱 복잡해짐에 따라 외과 의사의 손과 화면 이미지 사이의 연결이 원활하게 유지되어야 합니다. 이를 달성하려면 빠른 센서와 FPGA 기반 병렬 처리로 시작하여 12G-SDI와 같은 비압축 전송 표준을 활용하고 의료용 모니터에 표시하는 등 전체적인 접근 방식이 필요합니다.
의료 기기 제조업체의 경우 맞춤형 FPGA 아키텍처와 강력한 인터페이스에 우선순위를 두는 것이 50ms 미만의 '골드 스탠다드'를 달성하기 위한 가장 안정적인 경로를 제공합니다. 우리는 엔지니어링 팀이 이를 생산 후 최적화로 취급하기보다는 R&D 단계 초기에 'Glass-to-Glass' 지연 시간을 벤치마킹하도록 권장합니다. 제조업체는 이러한 아키텍처 결정을 미리 처리함으로써 수술 정밀도를 향상하고 환자 결과를 개선하는 시스템을 제공할 수 있습니다.
A: <50ms는 안전 한계로 널리 간주됩니다. 이상적으로 시스템은 인간의 눈에 감지할 수 없는 30ms 미만을 목표로 해야 합니다. 100ms를 초과하는 지연 시간은 손과 눈의 협응력과 정확성을 크게 저하시키므로 활성 장비 조작에 위험한 것으로 간주됩니다.
A: 이 '검은색 화면' 효과는 일반적으로 공유 버퍼를 사용하는 아키텍처나 HDMI 핸드셰이크 재협상으로 인해 발생합니다. 독립적인 버퍼링과 12G-SDI와 같은 전문 인터페이스를 갖춘 시스템을 사용하면 이러한 지연이 최소화되어 거의 즉각적인 전환이 보장됩니다.
A: 반드시 그런 것은 아니지만 훨씬 더 많은 처리 능력이 필요합니다. ISP의 전력이 부족하면 버퍼링으로 인해 대기 시간이 늘어납니다. 그러나 적절한 FPGA 구현은 4K 데이터 스트림을 병렬로 처리할 수 있으므로 HD에 비해 추가 지연 시간이 거의 0에 가깝습니다.
답변: 기술적으로는 가능하지만 표준 HDMI 케이블은 수술실에서는 위험합니다. SDI 케이블에 있는 잠금 메커니즘이 부족하여 연결이 끊어질 위험이 있습니다. 또한 핸드셰이크 대기 시간(EDID 협상)이 길어져 중요한 수술 환경에서 안정성이 떨어지는 경우가 많습니다.
