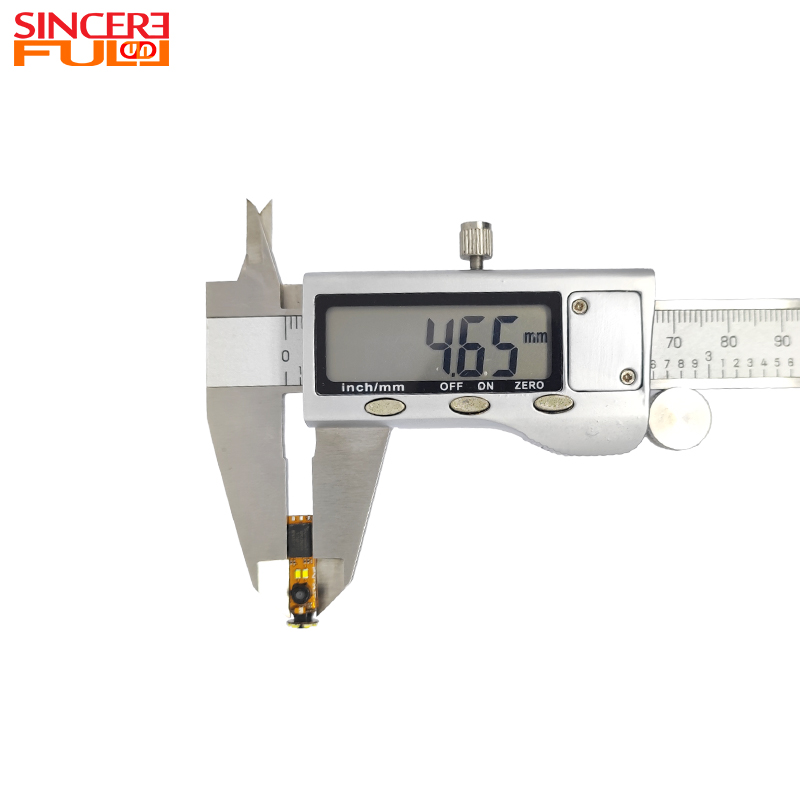

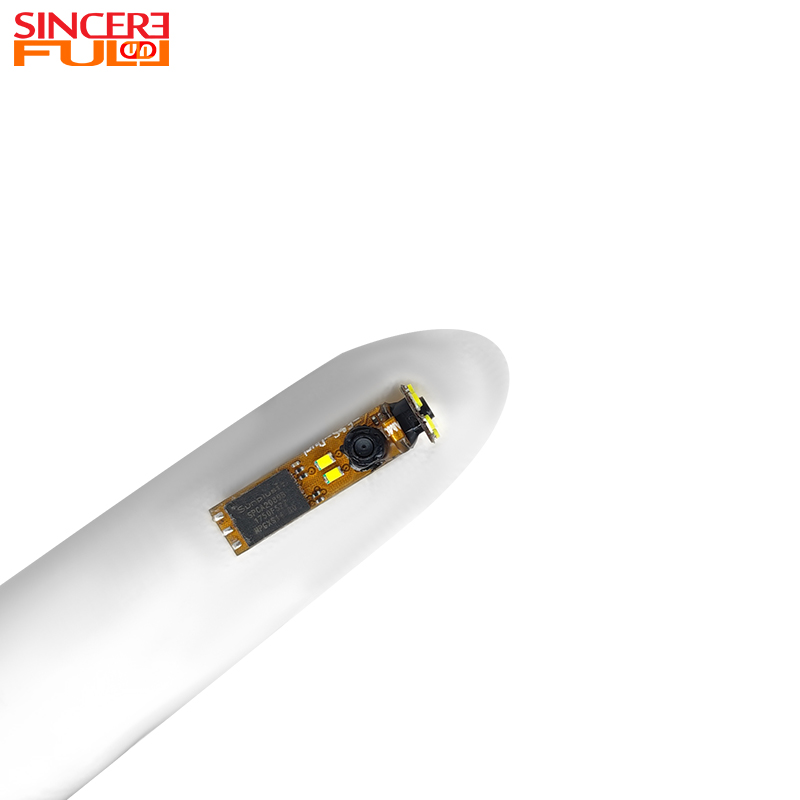

OV9734 720P Dual-View USB-endoscoopcameramodule

Deze OV9734 720P Dual-View USB-endoscoopcameramodule. Voor apparaten die zowel moeten zien wat er voor hen ligt als wat zich langs de muur bevindt, combineert de SF-C1019USB-F&S-Dual zicht aan de voor- en zijkant in één geïntegreerde OV9734-cameramodule. Het levert 1280×720@30fps YUV/MJPEG-uitvoer voor routinematige realtime-inspectie. De praktische waarde is directionele dekking: de operator kan één inspectiesysteem gebruiken voor voorwaartse navigatie en laterale wandobservatie in plaats van te vertrouwen op een enkele optische as. Verschil: De onderscheidende waarde is de dual-view-architectuur aan de voor- en zijkant, waardoor één inspectiesysteem doelen voor en langs de muur kan aanpakken.

Is dit model geschikt voor uw apparaat? ◢

Selectievereiste	Standaardconfiguratie	Selectie Opmerking
Weergavevereiste	Dubbel zicht voor- en zijkant	Gebruik wanneer zowel voorwaartse als laterale doelen moeten worden geïnspecteerd.
Oplossing	1280×720@30fps	Geschikt voor routinematige HD-inspectie.
Structuur	Geïntegreerd, D5.0-klasse	Bevestig de beschikbare front-endruimte op het apparaat.
Verlichting	LED ondersteund	Controleer de verlichtingsbehoeften voor beide kijkrichtingen.
Werkafstand	4–10 / 5–50 / 10–100 mm opties	Bevestig de optische configuratie die voor het daadwerkelijke product is geselecteerd.
Host-verbinding	Type-A / Type-C-opties	Bevestig de connector- en hostarchitectuur tijdens de projectbeoordeling.

Productvoordeel ◢

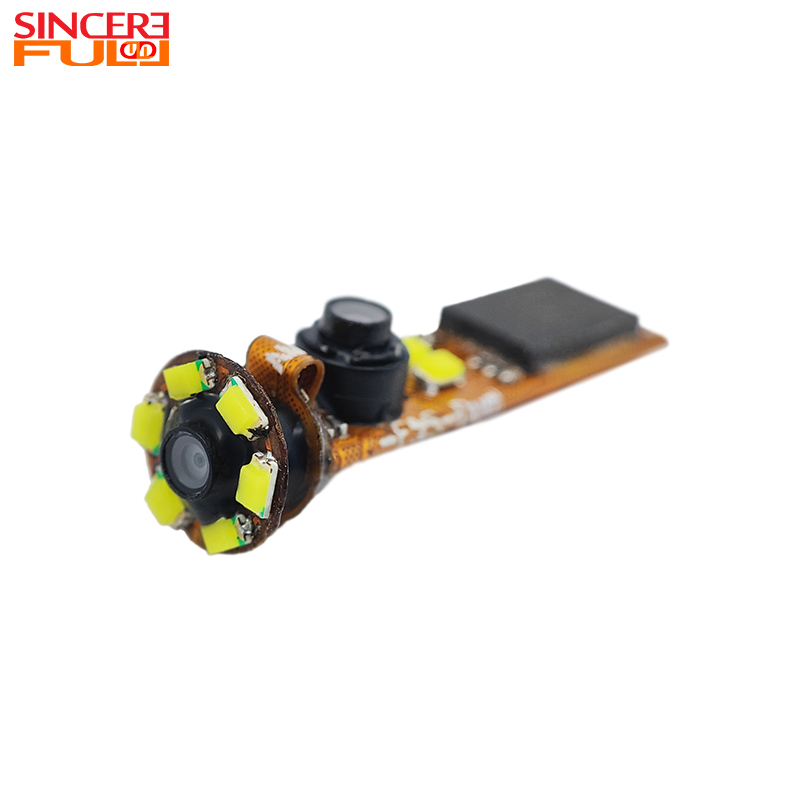

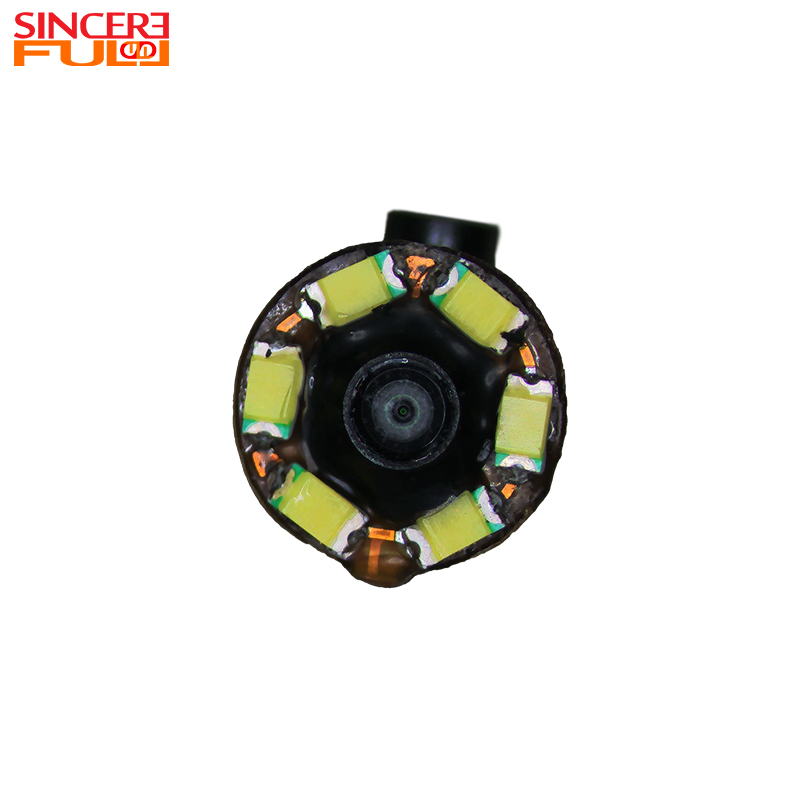

1. Dual View aan de voor- en zijkant: geeft de operator twee kijkrichtingen zonder over te stappen op een afzonderlijke cameramodule.

2. 720P bij 30 fps uitvoer — levert een praktisch HD-voorbeeld voor navigatie en algemene visuele controle.

3. Geïntegreerde D5.0-klasse structuur – verpakt het dual-view-concept in één compacte front-end-assemblage.

4. Selecteerbare focusrichtingen – zorgen ervoor dat de optische versie kan worden afgestemd op korte, middellange of langere inspectieafstanden.

5. Type-A/Type-C-opties — laat de hostverbinding de mechanische lay-out van het uiteindelijke apparaat volgen.

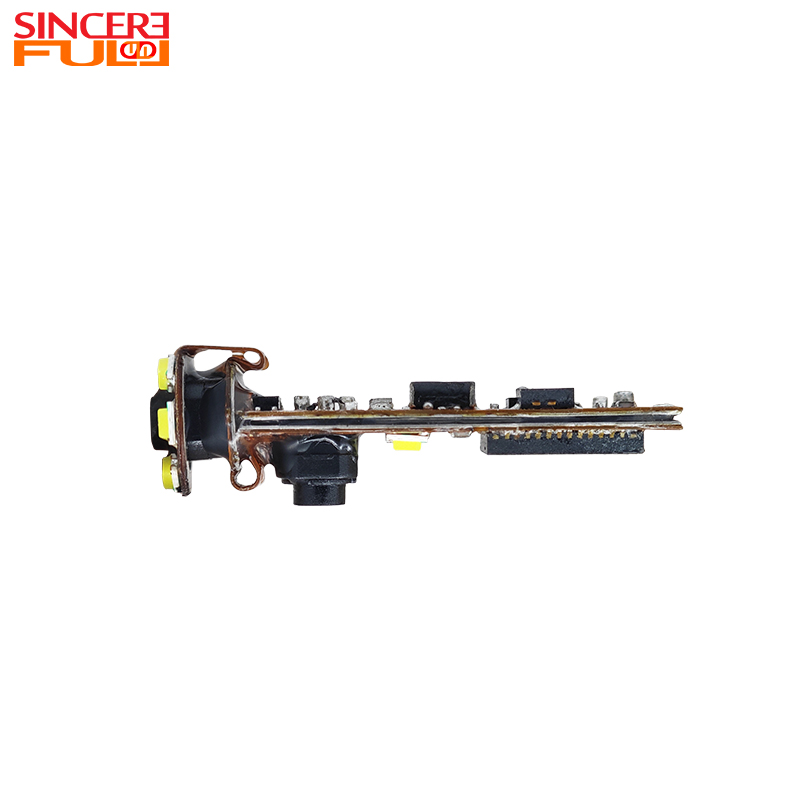

Eén inspectiesysteem, twee kijkrichtingen

Eén enkele module met voorwaarts zicht kan muurdoelen missen, terwijl een enkele module met zijzicht objecten direct voor zich kan missen. Deze dual-view-structuur is bedoeld voor projecten waarbij beide richtingen van belang zijn tijdens hetzelfde inspectieproces. De selectievraag is daarom of twee optische richtingen de complexiteit van het apparaat of de herpositionering van de operator verminderen.

Toepassing van endoscoopcameramodule ◢

Medische endoscopietoepassingen: Wordt gebruikt om diepe neusholtes en sinusopeningen te visualiseren, met een groothoekgezichtsveld dat een uitgebreide beoordeling van anatomische structuren en de omvang van de laesie mogelijk maakt.

Industriële endoscopen: worden ingebracht via bougiegaten of inspectiepoorten om cilinderwandoppervlakken, koolstofafzettingen op de zuigerkroon of slijtage te onderzoeken.

Pijpleidinginspectie: Beoordeelt corrosie, scheuren, lasdefecten en obstructies op interne pijpleidingoppervlakken.

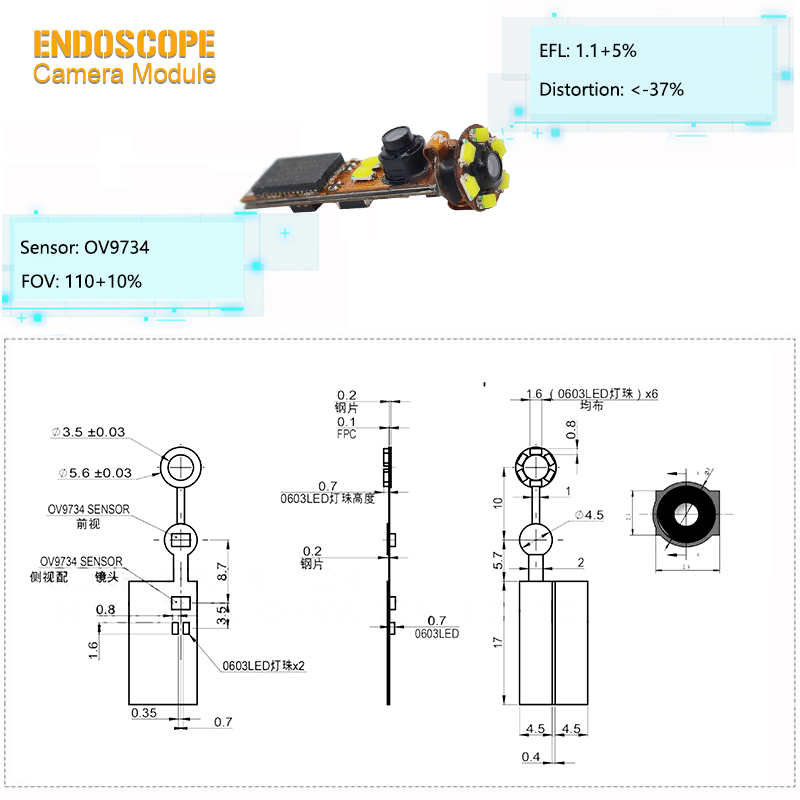

Technische parameters ◢

Productnaam	Zijaanzicht endoscoopcameramodule
Sensor	OV9734
Mechanische TTL	3,3±0,2
F#	4±5%
EFL	1,1 ± 5%
DOF	5-50
Draad	M2,6×P0,25
gezichtsveld	110±10%
CRA	<30°
IR-snijfilter	650±10nm@T=50%

Maatwerk- en integratieondersteuning ◢

1. Weergaveconfiguratie: Geef de doelposities op en geef aan of voor-/zijaanzichten gelijktijdig of opeenvolgend nodig zijn.

2.  Focusbereik: Bied de dichtstbijzijnde/verste doelafstanden aan, zodat de juiste optische optie kan worden geselecteerd.

3.  Mechanische structuur: Geef de beschikbare diameter en lengte aan de voorkant op, omdat de geïntegreerde dual-view-structuur meer ruimte nodig heeft dan ultrakleine modules met één camera.

4.  Connector en verlichting: geef voorkeur aan hostconnector, kabelroute en lichtomstandigheden voor beide kijkrichtingen.

De geselecteerde dual-view optische configuratie en connectorconfiguratie moeten in het uiteindelijke apparaat worden geverifieerd met een werkmonster.

Veelgestelde vragen◢

1. Wat zijn de interfacetypes van de module?

Veel voorkomende interfaces zijn onder meer USB3.0, HDMI, SDI, enz. Industriële scenario's kunnen gebruik maken van PoE-voedingsinterfaces, en medische apparaten integreren speciale medische beeldinterfaces (zoals DVI-Med).

2. Waarom hebben pijpleidinginspectiemodules lange kabels nodig?

De kabellengte bedraagt ​​doorgaans 10-30 meter, inclusief Kevlar-treklaag en waterdichte connector, die real-time transmissie ondersteunt en tegelijkertijd weerstand biedt aan interne wrijving en chemische corrosie van de pijpleiding.

3. Wat zijn de typische vereisten voor op maat gemaakte modules?

Gemeenschappelijke vereisten zijn onder meer speciale afmetingen (bijvoorbeeld een diameter van 1 mm), multispectrale beeldvorming (bijvoorbeeld fluorescentienavigatie) en aanpassing van het interfaceprotocol (bijvoorbeeld interface met DICOM-systemen).

CTA

Geef de doelposities aan de voor- en zijkant op, de vereiste werkafstanden, de beschikbare ruimte aan de voorkant, de connectorvoorkeur en de lichtomstandigheden. We kunnen dan bepalen of de dual-view-structuur de juiste systeemrichting is.
