OV9734 720P מצלמה כפולה USB אנדוסקופ מודול

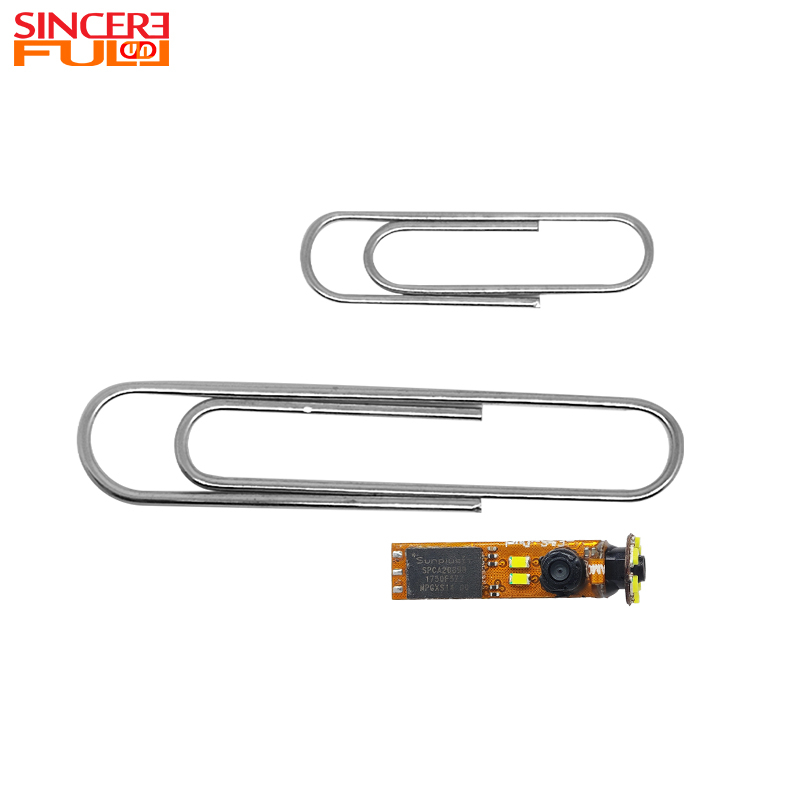

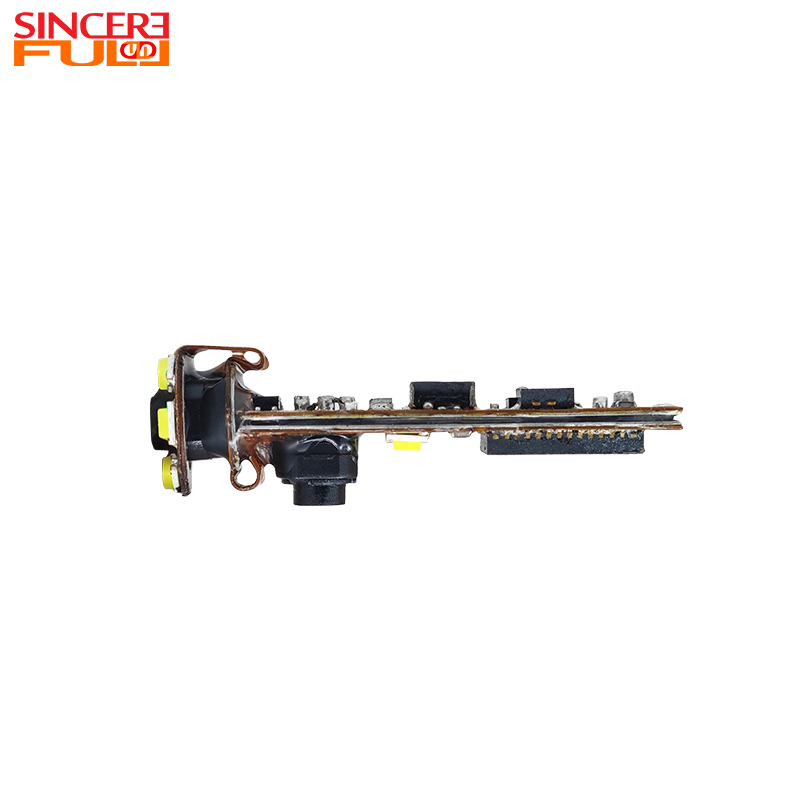

מודול המצלמה OV9734 720P Dual-View USB אנדוסקופ. למכשירים שצריכים לראות גם מה לפנים וגם מה שיושב לאורך הקיר, ה-SF-C1019USB-F&S-Dual משלב צפייה מלפנים וצפייה במודול מצלמה אחד משולב OV9734. הוא מספק פלט YUV/MJPEG של 1280×720@30fps לבדיקה שגרתית בזמן אמת. הערך המעשי הוא כיסוי כיווני: המפעיל יכול להשתמש במערכת בדיקה אחת עבור ניווט קדימה ותצפית על קיר רוחבי במקום להסתמך על ציר אופטי בודד. הבדל: הערך המבחין שלו הוא ארכיטקטורת התצוגה הכפולה הקדמית והצדדית, המאפשרת למערכת בדיקה אחת לטפל במטרות לפני ולאורך הקיר.

האם דגם זה מתאים למכשיר שלך? ◢

דרישת בחירה	תצורה סטנדרטית	הערת בחירה
דרישת צפייה	מבט כפול מלפנים + צד	השתמש כאשר יש לבדוק מטרות קדמיות וצדדיות.
הַחְלָטָה	1280×720@30fps	מתאים לבדיקת HD שגרתית.
מִבְנֶה	משולב, מחלקה D5.0	אשר את השטח הקדמי הפנוי במכשיר.
תְאוּרָה	LED נתמך	בדוק את צרכי התאורה עבור שני כיווני הצפייה.
מרחק עבודה	אפשרויות 4–10 / 5–50 / 10–100 מ'מ	אשר את התצורה האופטית שנבחרה עבור המוצר בפועל.
חיבור מארח	אפשרויות Type-A / Type-C	אשר את ארכיטקטורת המחבר והמארח במהלך סקירת הפרויקט.

יתרון המוצר ◢

1. תצוגה כפולה מלפנים וצד - נותן למפעיל שני כיווני צפייה מבלי לעבור למודול מצלמה נפרד.

2. פלט 720P@30fps — מספק תצוגה מקדימה של HD פרקטית לניווט ולבדיקה חזותית כללית.

3. מבנה D5.0-Class משולב - אורז את קונספט התצוגה הכפולה במכלול קדמי קומפקטי אחד.

4. כיווני פוקוס לבחירה - אפשר להתאים את הגרסה האופטית למרחקי בדיקה קרובים, בינוניים או ארוכים יותר.

5. אפשרויות Type-A / Type-C - אפשרו לחיבור המארח לעקוב אחר הפריסה המכנית של ההתקן הסופי.

מערכת בדיקה אחת, שני כיווני צפייה

מודול יחיד במבט קדימה יכול לפספס מטרות קיר, בעוד שמודול יחיד במבט צד יכול לפספס אובייקטים ישירות מלפנים. מבנה תצוגה כפול זה מיועד לפרויקטים שבהם שני הכיוונים חשובים במהלך אותו תהליך בדיקה. שאלת הבחירה היא אם כן האם שני כיוונים אופטיים מפחיתים את מורכבות המכשיר או מיקום מחדש של המפעיל.

יישום של מודול מצלמת אנדוסקופ ◢

יישומי אנדוסקופיה רפואית: משמש להמחשה של מעברי אף עמוקים ופתחי סינוס, עם שדה ראייה רחב זווית המאפשר הערכה מקיפה של מבנים אנטומיים והיקף הנגע.

אנדוסקופים תעשייתיים: מוכנסים דרך חורי מצת או יציאות בדיקה כדי לבחון את משטחי דופן הצילינדרים, משקעי פחמן בכתר הבוכנה או תנאי בלאי.

בדיקת צנרת: מעריך קורוזיה, סדקים, פגמי ריתוך וחסימות על משטחי צינור פנימיים.

פרמטרים טכניים ◢

שם המוצר	מודול מצלמת אנדוסקופ במבט צד
חיישן	OV9734
TTL מכאני	3.3±0.2
F#	4±5%
EFL	1.1±5%
DOF	5-50
פְּתִיל	M2.6×P0.25
FOV	110±10%
CRA	＜30°
מסנן IR Cut	650±10nm@T=50%

תמיכה בהתאמה אישית ואינטגרציה ◢

1. תצורת צפייה: ספק את מיקומי היעד והאם יש צורך במבט קדמי/צדדי בו-זמנית או ברצף.

2.  טווח מיקוד: ספק את מרחקי המטרה הקרובים/הרחוקים ביותר כדי שניתן יהיה לבחור באפשרות האופטית הנכונה.

3.  מבנה מכני: ספק את הקוטר והאורך הקדמי הזמינים מכיוון שהמבנה המשולב עם תצוגה כפולה דורש יותר מקום ממודולים קטנים במיוחד של מצלמה אחת.

4.  מחבר ותאורה: ספק העדפת מחבר מארח, מסלול כבלים ותנאי תאורה לשני כיווני הצפייה.

יש לאמת את התצורה האופטית והמחברים עם תצוגה כפולה שנבחרה בהתקן הסופי עם דוגמה עובדת.

שאלות נפוצות◢

1. מהם סוגי הממשק של המודול?

ממשקים נפוצים כוללים USB3.0, HDMI, SDI וכו'. תרחישים תעשייתיים עשויים להשתמש בממשקי אספקת חשמל PoE, ומכשירים רפואיים משלבים ממשקי תמונה רפואית ייעודיים (כגון DVI-Med).

2. מדוע מודולים לבדיקת צנרת צריכים כבלים ארוכים?

אורך הכבל הוא בדרך כלל 10-30 מטר, כולל שכבת מתיחה Kevlar ומחבר עמיד למים, התומך בשידור בזמן אמת תוך התנגדות לחיכוך פנימי וקורוזיה כימית של הצינור.

3. מהן הדרישות האופייניות למודולים מותאמים אישית?

הדרישות הנפוצות כוללות ממדים מיוחדים (למשל, קוטר 1 מ'מ), הדמיה רב-ספקטרלית (למשל ניווט פלואורסצנטי) והתאמת פרוטוקול ממשק (למשל, התממשקות למערכות DICOM).

CTA

אנא ספק את עמדות היעד הקדמי והצדדי, מרחקי עבודה נדרשים, שטח פנוי בחזית, העדפת מחבר ומצב תאורה. לאחר מכן נוכל לקבוע אם מבנה המבט הכפול הוא כיוון המערכת הנכון.
