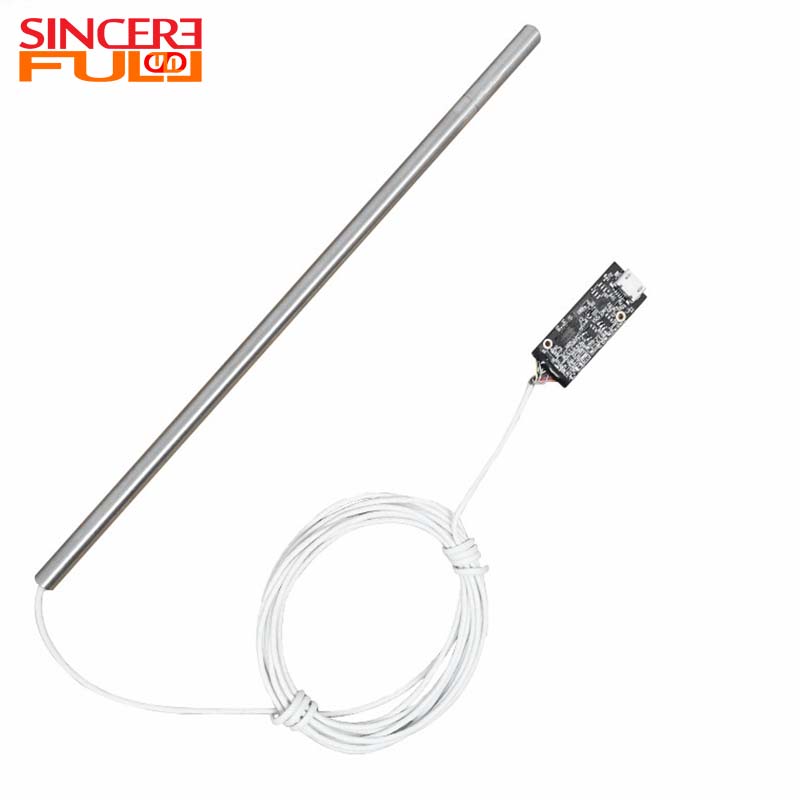

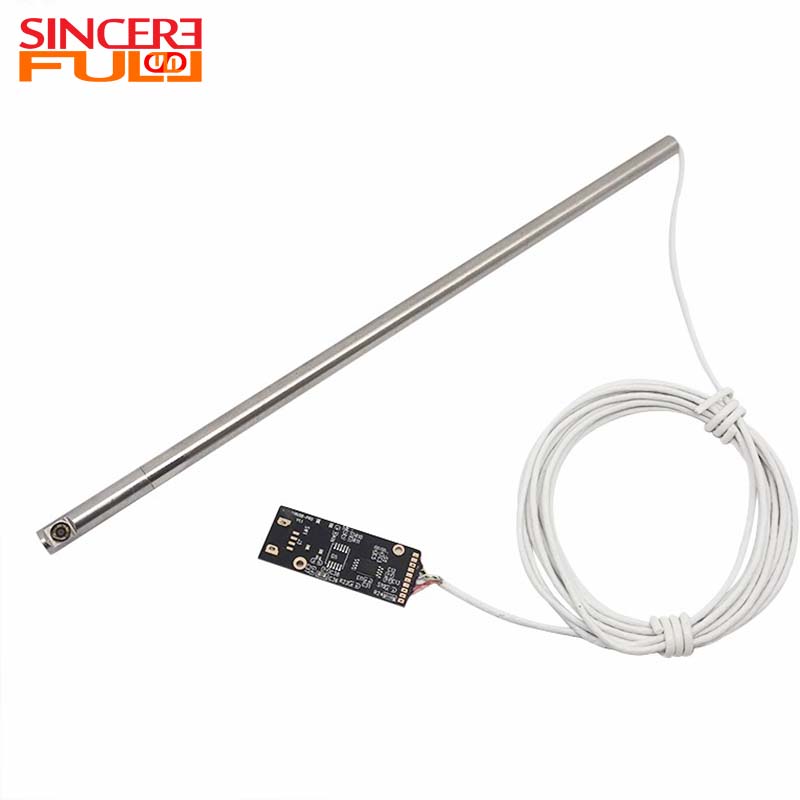

1MP OV9734 Groothoek USB2.0 Zijaanzicht Endoscoopcameramodule met D6.0 stalen omhulsel en IP67 voor pijpwandinspectie

De 1MP OV9734 groothoek USB2.0 endoscoopcameramodule met zijaanzicht met D6.0 stalen omhulsel en IP67 voor pijpwandinspectie, ontworpen voor zijdelingse oppervlakte-inspectie in pijpen, cilinders, machinaal bewerkte boringen, mechanische holtes en interieurs van apparatuur. Het ondersteunt YUV- en MJPEG-uitvoer tot 1280×720 bij 30 fps , met een D6.0mm Diameter , 200 mm Stalen schaal richting , IP67-bescherming , D95° gezichtsveld , 10-100 mm focusbereik en 4 stuks 0402 LED-verlichting. In tegenstelling tot een standaard Direct View-endoscoopcamera die naar voren kijkt langs het inbrengpad, is deze Side View-configuratie ontworpen voor projecten waarbij de camera nabijgelegen binnenmuren en laterale oppervlakken moet observeren.

Productvoordeel ◢

1. Zijaanzichtbeelden voor inspectie van binnenmuren:  De optische richting Zijaanzicht is geschikt voor het observeren van cilinderwanden, pijpoppervlakken, boorwanden en zijoppervlakken van holtes waar voorwaartse beeldvorming het doelgebied niet direct kan bestrijken.

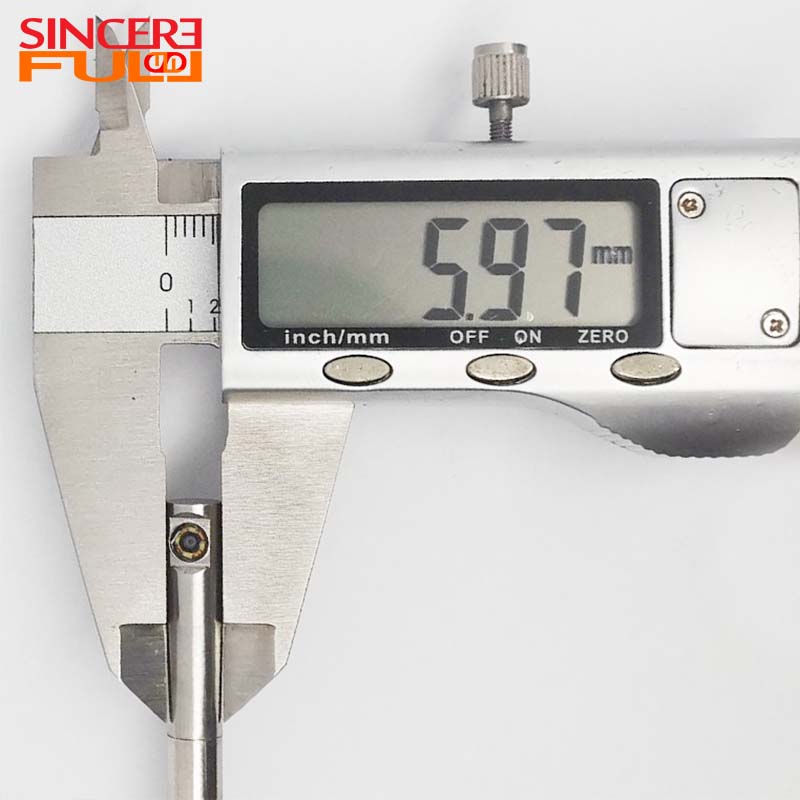

2. D6,0 mm diameter voor compacte toegang:  De D6,0 mm front-end structuur ondersteunt plaatsing in relatief smalle industriële toegangspunten terwijl een beschermde Steel Shell-configuratie behouden blijft.

3. 200 mm stalen schaalstructuur:  het verlengde voorste gedeelte van de stalen schaal is geschikt voor rechte plaatsing en zijdelingse inspectie met vaste diepte in industriële onderhoudsgereedschappen en OEM-borescope-apparaten.

4. IP67-bescherming:  De IP67- configuratie is geschikt voor beschermd inspectiegebruik in leidingen, vochtige interieurs van apparatuur en natte onderhoudsomgevingen. specifieke onderdompelingsomstandigheden worden bevestigd.Afhankelijk van het eindproject moeten

5. 720P USB2.0 UVC-beeldvorming:  YUV- en MJPEG-uitvoer met maximaal 1280×720@30fps ondersteunt realtime visuele observatie en inspectie-opname.

6. D95° gezichtsveld en scherpstelbereik van 10–100 mm:  Deze optische configuratie is geschikt voor observatie van dichtbij van nabijgelegen interne oppervlakken zonder dat de camerakop ver van de doelmuur hoeft te bewegen.

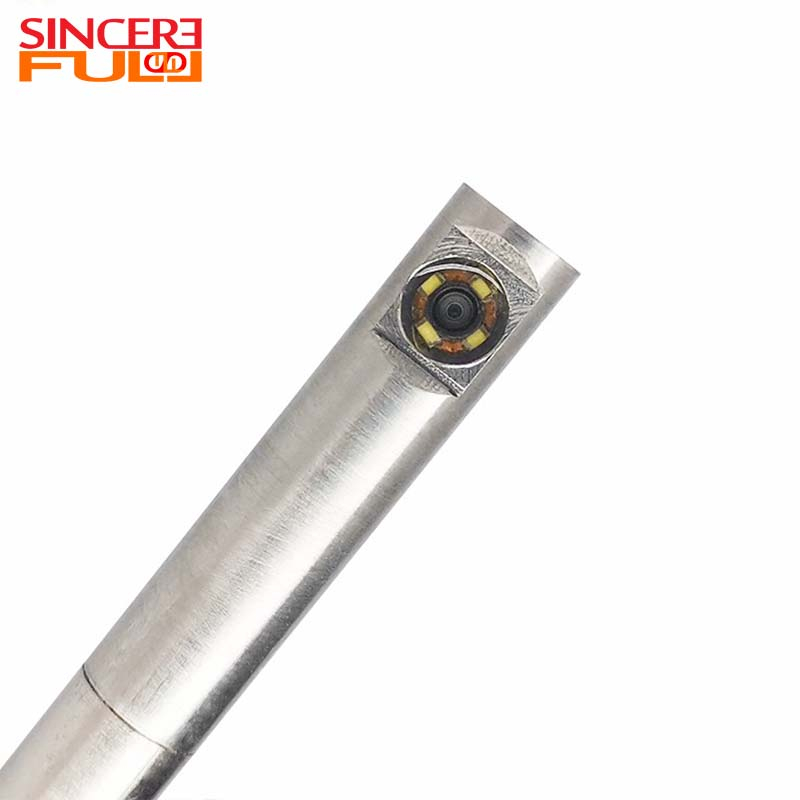

7. 4 stuks 0402 LED-verlichting:  de geïntegreerde LED-structuur ondersteunt observatie van dichtbij in donkere interne ruimtes. Dimmen is niet inbegrepen in deze configuratie.

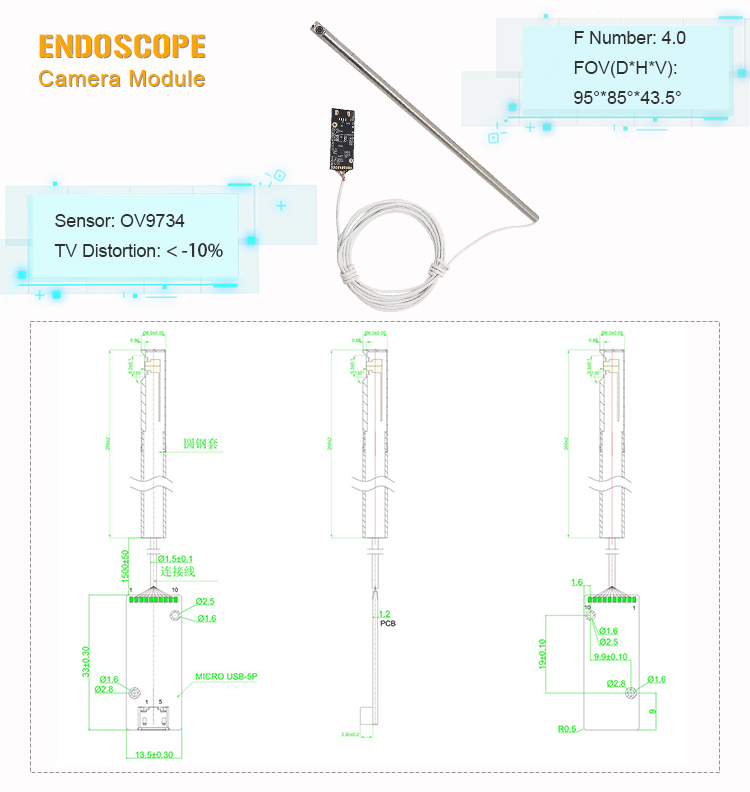

Technische parameters ◢

Productnaam	ENDOSCOOP Cameramodule
Beeldsensor	OV9734
Pixel	1 MP
Scherpstelbereik	10-100 mm
Brandpuntsafstand	1,08 mm
F NEE	5.0
Producttype	Endoscoopcameramodule
Geleid	0402 Led
TV-vervorming	<-10%
Functie	Endoscoopcameramodule met zijaanzicht

Toepassing van endoscoopcameramodule◢

4. Precisie-zijwandinspectie van apparatuur: het kan worden gebruikt om de zijwanden, soldeerverbindingen en de status van de kabelarrangementen in elektronische apparatuur en instrumenten te inspecteren; Het is toepasbaar omdat de miniatuurdiameter van 6,0 mm de toegankelijkheid van detectie in kleine ruimtes verbetert, en geoptimaliseerde beeldvorming op korte afstand zorgt voor een duidelijke weergave van kleine details.

Maatwerk en OEM-ondersteuning◢

• Zijaanzicht optische structuur passend voor verschillende laterale inspectiedoelen.

• Lengte-instelling van stalen schaal op basis van insteekdiepte en apparaatstructuur.

• FOV & Focus Range review voor verschillende buismaten en wandafstanden.

• Aanpassing van de LED-configuratie voor donkerdere holtes en inspectie op korte afstand.

• Kabel- en connectoraanpassing voor kabellengte en aansluitvereisten aan de hostzijde.

• IP67- structuurbeoordeling op basis van de definitieve vereisten voor montage en afdichting van Steel Shell.

Veelgestelde vragen

1: Wat is het belangrijkste verschil tussen dit Side View-model en een Direct View-endoscoopcamera?
Dit model is ontworpen om laterale interne oppervlakken te observeren, zoals cilinderwanden, pijpwanden en booroppervlakken. Een Direct View-model is geschikter voor het observeren van het voorwaartse invoegpad.

2: Voor welk type inspectieapparaat is deze module geschikt?
Het is geschikt voor industriële Borescopen met zijaanzicht, inspectietools voor motorcilinders, inspectiecamera's voor pijpwanden, machinaal bewerkte inspectie-apparaten voor boringen en onderhoudssystemen voor apparatuur.

3: Ondersteunt dit model IP67-bescherming?
Ja. De bijbehorende configuratie wordt vermeld met IP67-ondersteuning. De specifieke onderdompelingsdiepte, duur en vloeistofomgeving moeten worden bevestigd op basis van het uiteindelijke project en de afdichtingsmontage.

4: Wat is het voordeel van de 200 mm stalen schaalstructuur?
De verlengde Steel Shell-richting is handig voor recht inbrengen en laterale inspectie met vaste diepte, vooral wanneer het doeloppervlak zich dieper in een boring, cilinder of holte bevindt.

5: Welke beelduitvoer ondersteunt de module?

Het ondersteunt USB2.0 UVC-uitvoer met YUV- en MJPEG-formaten, tot 1280×720@30fps.

6: Bevat de module verlichting?
Ja. Het maakt gebruik van 4 stuks 0402 LED's voor interne verlichting op korte afstand. Dimmen is niet inbegrepen in deze configuratie.

7: Is dit model geschikt voor nauwkeurige maatmetingen?
 Het is voornamelijk ontworpen voor visuele observatie en inspectie. De vermelde tv-vervorming is <-10%, dus nauwkeurige maatmetingen mogen niet als standaardtoepassing worden beschouwd.

8: Welke informatie moet ik verstrekken om te bevestigen of deze module bij mijn project past?
Deel uw doelapparaat, vereiste kijkrichting, toegangsdiameter, insteekdiepte, werkafstand, FOV-vereiste, kabellengte, connectortype, waterdichte bedrijfstoestand en verwacht inspectiedoel. Dit helpt bij het beoordelen of de standaardconfiguratie geschikt is of dat een aangepaste versie moet worden herzien.
