0.3mp BF2013 Sensor USB Mini Medische Endoscoop Camera Kale Module

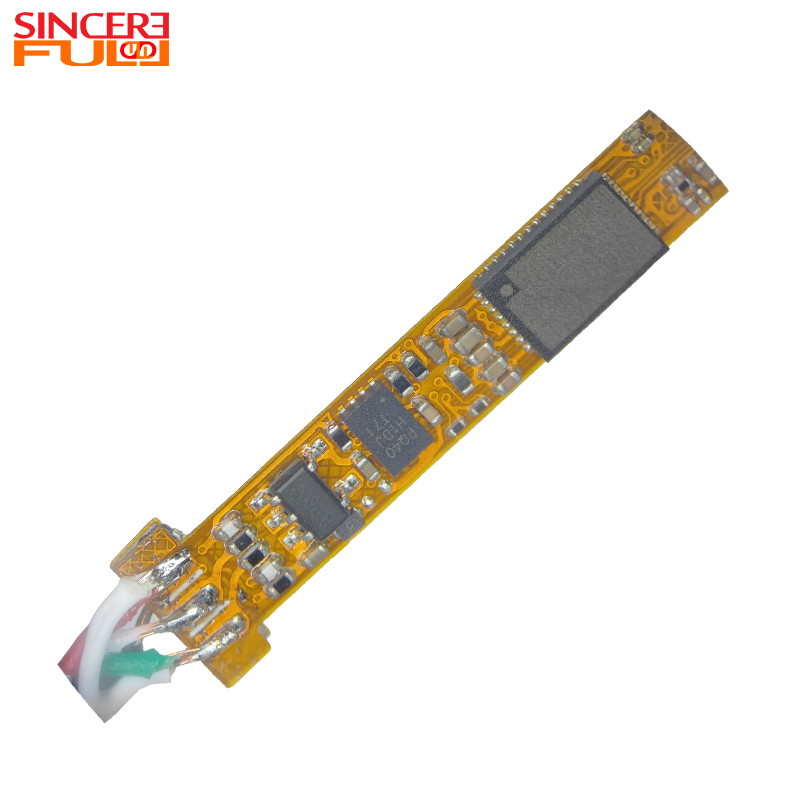

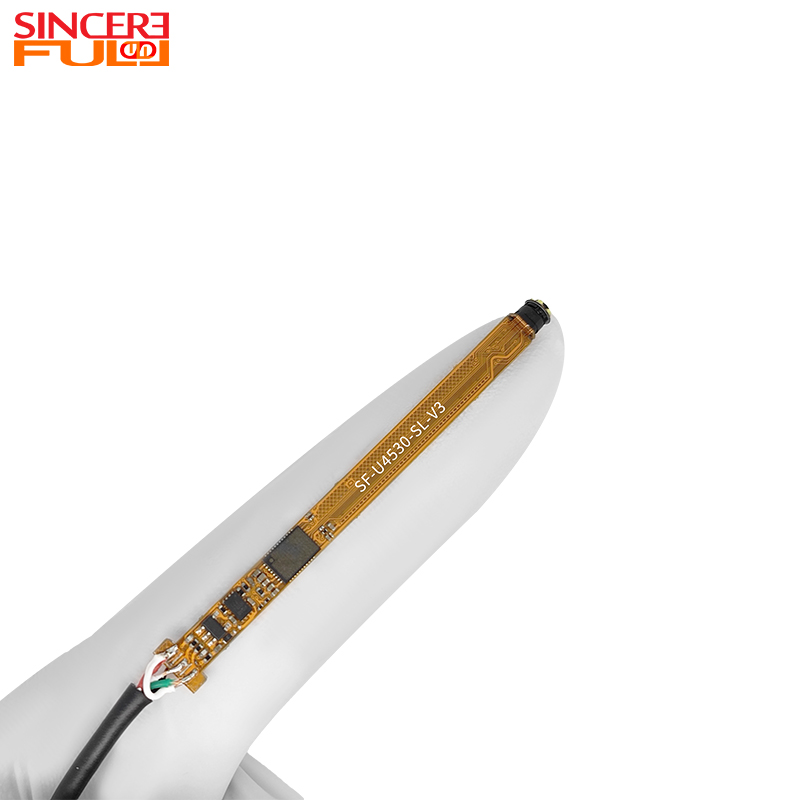

Deze 0,3 MP BF2013-sensor USB Mini medische endoscoopcamera-kale module maakt gebruik van een geïntegreerde architectuur, met een 1/9-inch BF2013 CMOS-sensor als kerncomponent. Uitgerust met een ingebouwde Image Signal Processor (ISP), beschikt hij over ruisonderdrukkingstechnologie en een instelbare versterkingsfunctie, waardoor een continue uitvoer van heldere en stabiele kleurenbeelden mogelijk is. Met een resolutie van 640×480 (VGA-niveau) en een framesnelheid van 30 FPS levert het real-time dynamische beeldeffecten die volledig voldoen aan de eisen van klinische intracavitaire onderzoeken. De belangrijkste technische parameters van de module zijn onder meer: een brandpuntsafstand van 1,5 cm - 5 cm (tolerantie ± 2%), een scherptediepte van 15 mm - 50 mm (± 2%), een dynamisch bereik van 69,5 dB, een tv-vervormingssnelheid <1%, een diagonaal gezichtsveld (FOV) van 67° en een diafragma (F.NO) van 1,0 ± 0,05, waarmee volledig wordt voldaan aan de dieptebehoeften van gewone medische intracavitaire examens. De geïntegreerde dunne lens van 4,5 mm ondersteunt niet alleen het miniaturisatieontwerp van endoscopen, maar vermindert ook effectief het ongemak voor de patiënt tijdens onderzoeken. De lens is ingebed met 6 LED-kralen met hoge helderheid, die zorgen voor voldoende en uniforme verlichting in de holte zonder dat extra bedrading nodig is. Wat datatransmissie en compatibiliteit betreft, maakt de module gebruik van een DVP-interface. Het product is vervaardigd via geavanceerde SMT (Surface Mount Technology) en AA (Active Alignment) processen, garandeert consistentie in massaproductie en heeft meerdere internationale certificeringen verkregen, zoals CE, FCC, RoSH en Reach, waardoor een hoogwaardige beeldvormingsoplossing voor medische endoscopietoepassingen wordt geboden.

Productvoordeel ◢

• HD- en beeldvorming met lage vervorming: de combinatie van een resolutie van 0,3 MP/VGA en een framesnelheid van 30 fps zorgt voor vloeiende beelden zonder haperingen; het tv-vervormingspercentage bedraagt ​​minder dan 1%, waardoor de vorm van de laesies nauwkeurig wordt hersteld en een solide basis wordt gelegd voor een nauwkeurige diagnose.

• Adaptieve optische prestaties met breed bereik: het diagonale gezichtsveld van 67° vergroot de dekking van één enkel onderzoek aanzienlijk, waardoor het aantal herhaalde aanpassingen wordt verminderd; de brandpuntsafstand van 1,5-5 cm en de scherptediepte van 15-50 mm vormen een flexibel aanpassingssysteem, dat met een sterke veelzijdigheid kan voldoen aan de inspectiebehoeften van ondiepe holtes zoals de keel en diepe holtes zoals de darmen.

• Sterk aanpassingsvermogen van geminiaturiseerd ontwerp: De 1/9-inch ultracompacte sensor en de slanke lens van 4,5 mm zijn speciaal geoptimaliseerd voor endoscopen met een kleine diameter (bijvoorbeeld otoscopen met een diameter <3 mm). Het geïntegreerde structurele ontwerp vereenvoudigt het assemblageproces van endoscoopapparatuur en verlaagt de productiekosten.

• Efficiënte verlichting en stabiele transmissie: de 6 ingebouwde LED-kralen zijn in een ring gerangschikt en zorgen voor een uniforme en schaduwloze verlichting in de holte, waardoor het probleem van onvoldoende licht in diepe holtes effectief wordt opgelost; de USB2.0-interface ondersteunt gegevensoverdracht met hoge snelheid en lage latentie, waardoor een stabiele beelduitvoer wordt gegarandeerd tijdens langdurig gebruik en de klinische werkefficiëntie wordt verbeterd.

• Betrouwbare massaproductie: volwassen SMT- en AA-productieprocessen ondersteunen grootschalige massaproductie, waardoor een consistente kwaliteit van elke module wordt gegarandeerd; de verwerving van meerdere internationale certificeringen elimineert technische belemmeringen voor het betreden van de wereldmarkt, waardoor deze geschikt wordt voor medische instellingen in verschillende landen en regio's.

• Laag energieverbruik en duurzame werking: Met behoud van hoogwaardige beeldvorming optimaliseert de module het ontwerp van het energieverbruik, met een laag energieverbruik tijdens gebruik, waardoor deze energiezuiniger wordt bij gebruik met draagbare medische apparatuur; hoogwaardige materiaalkeuze en nauwkeurige productieprocessen verbeteren de duurzaamheid en levensduur van het product.

Toepassing van endoscoopcameramodule◢

1. Otolaryngologische elektronische endoscoop: wordt gebruikt voor integratie in herbruikbare desinfecteerbare otoscopen en nasofaryngoscopen om de gehoorgang, neusholte en keel te inspecteren.

2. Draagbare gastro-intestinale endoscoopapparatuur: Geschikt voor draagbare gastroscopen en colonoscopen in kleine en middelgrote medische instellingen of specifieke scenario's voor basisscreening van laesies.

3. Minimaal invasieve chirurgie Hulpbeeldvormingsapparatuur: Kan dienen als beeldvormingskern van minimaal invasieve chirurgische instrumenten zoals artroscopen en hysteroscopen, waardoor realtime intra-operatief zicht wordt geboden.

4. Apparatuur voor veterinair klinisch onderzoek: Geïntegreerd in huisdierspecifieke endoscopen voor het onderzoeken van gaatjes zoals de mondholte en de gehoorgang van dieren zoals katten en honden.

Technische parameters ◢

Veelgestelde vragen ◢

1. Ondersteunt deze module maatwerk?

Ja. Veel voorkomende aanpassingsopties zijn: lensdiameter en lengte, aantal en helderheid van LED-kralen, kabellengte en interfacetype. Ook voor specifieke wensen kan maatwerk worden geleverd.

2. Kan de LED-helderheid naar behoefte worden aangepast?

Ja, de ingebouwde LED-kralen ondersteunen adaptieve helderheidsaanpassing om te voldoen aan de verlichtingsbehoeften van verschillende holtes.

3. Welke internationale certificeringen heeft het product?

Het heeft vier internationale certificeringen verkregen: CE, FCC, RoSH en Reach.

4. Is de module waterdicht?

De standaard kale module zelf heeft geen waterdichte functie. Fabrikanten van apparatuur moeten waterdichte prestaties bereiken door tijdens de integratie afgedichte omhulsels en ingekapselde interfaces te installeren. Afhankelijk van de vereisten kunnen wij relevante maatwerk- en procesvoorstellen geven.
