SF-C0310TV-D4.6
진심으로
|

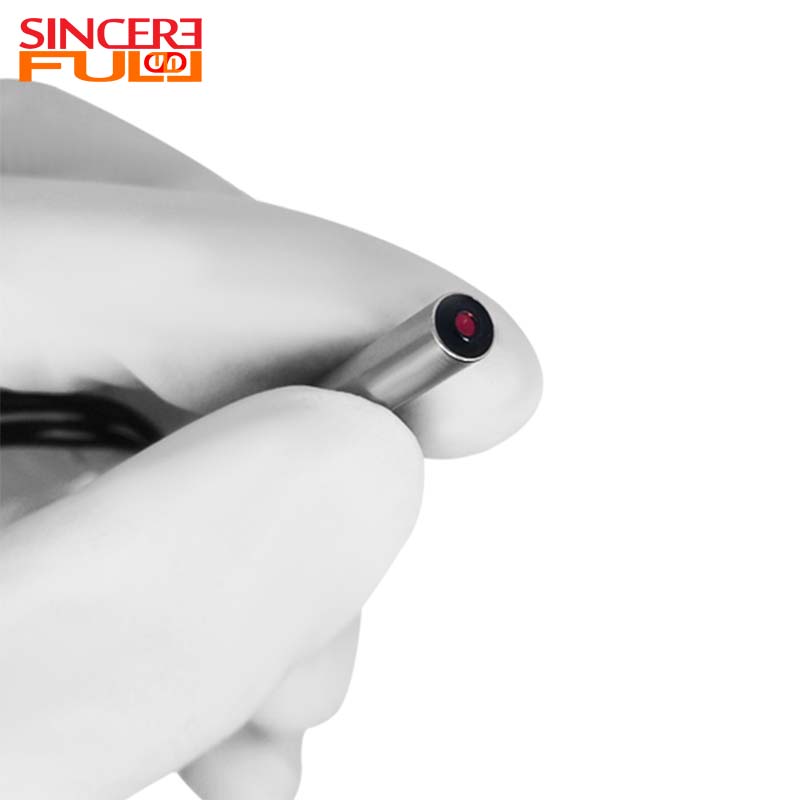

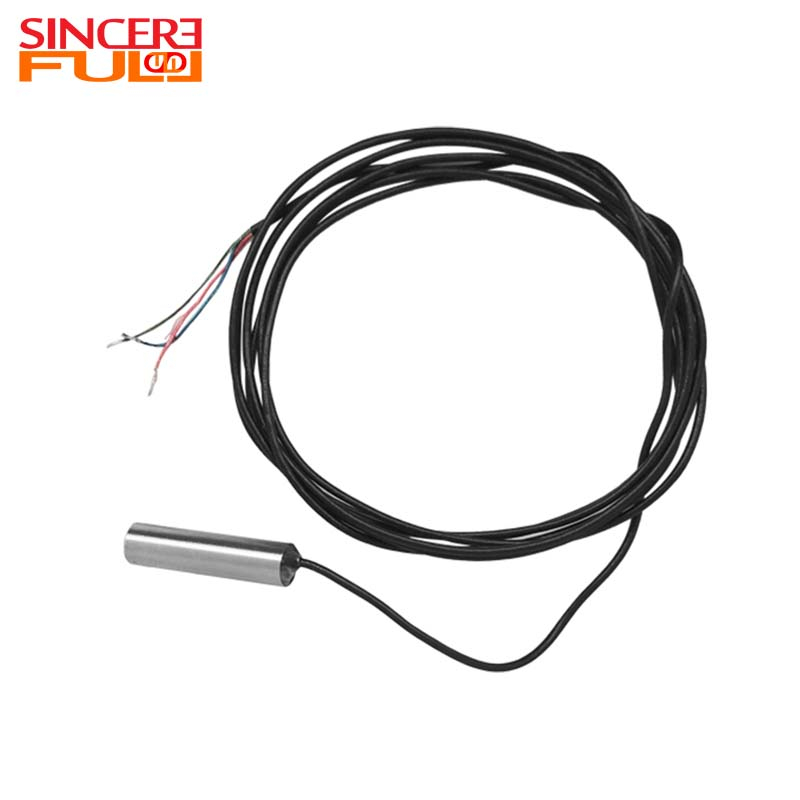

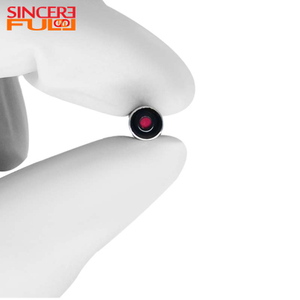

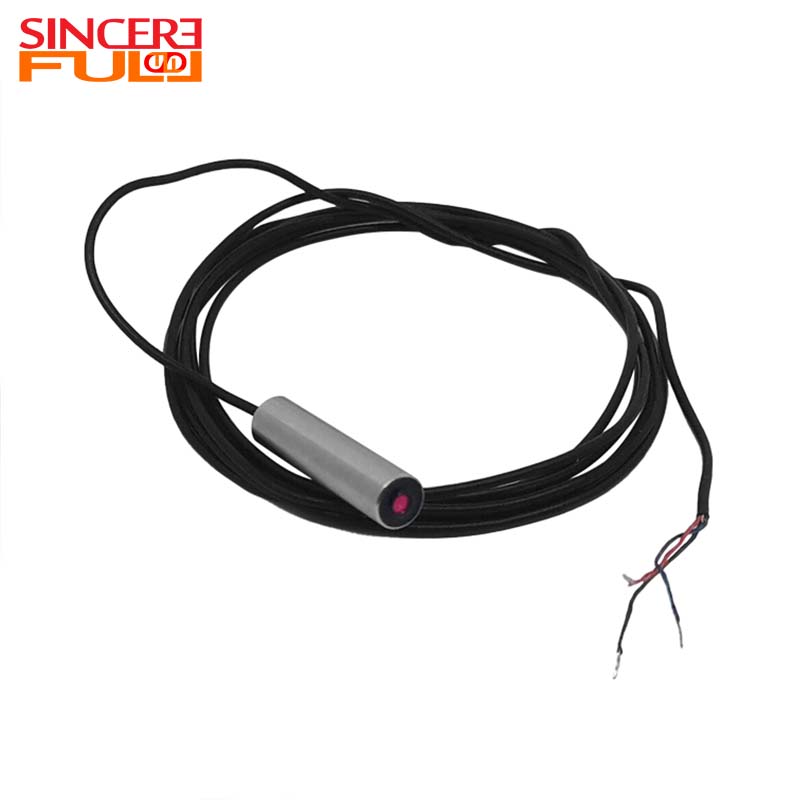

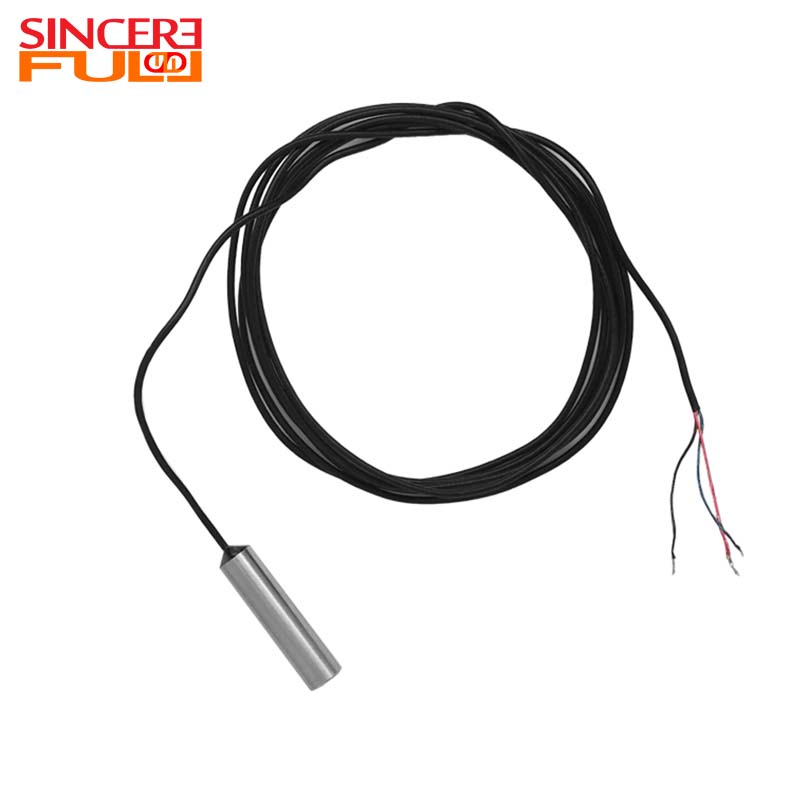

이 4.6mm 직경 720P IP67 방수 HD 이미지 VGA NTSC 아날로그 내시경 카메라 모듈은 VGA 해상도(640×480) 및 NTSC 아날로그 비디오 출력(YUV 형식)을 갖춘 내시경 카메라 모듈로 디지털 장치 없이 좁은 공간에서 근거리 감지를 위해 특별히 설계되어 디스플레이 터미널에 직접 연결할 수 있습니다. 4.6mm 소형 프로브는 구조적 강도와 통과성의 균형을 유지하여 대부분의 얇은 파이프와 공동에 적합합니다. 1.08mm 초점 거리, F2.8 조리개 및 90° 시야각을 통해 초저왜곡(<1%)을 달성하여 이미지의 실제 모양을 복원하고 감지 신뢰성을 향상시킵니다. 10~60mm 고정 초점은 일반적으로 사용되는 내시경 거리에서 선명도를 최적화하여 근거리 검사를 위한 선명한 이미지를 보장합니다. 보조광을 위한 6개의 LED가 장착되어 있어 저조도 환경에 적응합니다. 3.3~5V VCC 전원 공급 장치와 2.6~3.1V LED 전원 공급 장치를 지원하며 소비 전력은 90~170mA(조명 포함)입니다. NTSC 아날로그 출력은 디코딩이 필요하지 않아 모니터에 직접 연결할 수 있고 기존 장비와 완벽하게 호환됩니다. RoHS 표준을 준수하며 컴팩트함, 호환성 및 안정성의 균형을 유지하므로 직접 디스플레이 연결이 필요한 근거리 감지 시나리오에 이상적입니다.
|
![]() |
1. 4.6mm의 컴팩트한 크기: 구조적 강도와 통행성의 균형을 유지하여 대부분의 얇은 파이프와 구멍에 적합합니다.
2. 초저왜곡 이미징: 왜곡 <1%, 실제 이미지 모양을 복원하고 감지 신뢰성을 향상시킵니다.
3. NTSC 아날로그 직접 출력: 디코딩이 필요하지 않으며 모니터에 직접 연결되며 기존 장비와 호환됩니다.
4. 10~60mm 근거리 초점: 고정 초점으로 일반적으로 사용되는 내시경 거리에서 선명한 영상을 보장합니다.

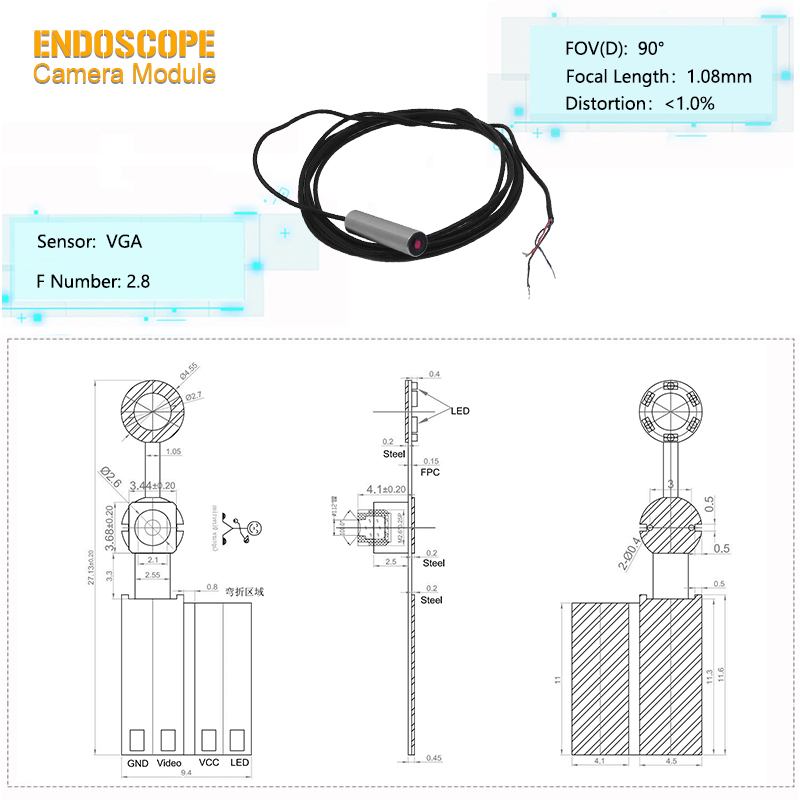

제품명 |
의료용 내시경 카메라 모듈 |
특징 |
마이크로 내시경 카메라 모듈 |
주도의 |
0402 백색 지도 |
감지기 |
VGA |
초점 범위 |
10mm-60mm |
방수복 |
IP67 |
초점 거리 |
1.08mm |
등록 상표 |
진심으로 먼저 |
F 번호 |
2.8 |
포브(D) |
90° |
| 왜곡 | <1.0% |
얇은 산업용 파이프라인 내시경: 4.6mm 이상의 파이프에 사용할 수 있으며 소형 프로브를 활용하여 내부 결함과 막힘을 관찰할 수 있습니다.
기존 장비 유지 관리: 기계적 공동의 내부 검사에 사용할 수 있으며 아날로그 모니터에 적용하여 쉽게 작동할 수 있습니다.
휴대용 내시경 감지: 디스플레이 단말기에 직접 연결할 수 있어 호스트 없이 현장에서 신속한 영상 촬영이 가능합니다.
정밀한 구조 관찰: 왜곡이 매우 낮은 이미지 덕분에 캐비티 및 구성 요소 모양을 감지하는 데 사용할 수 있습니다.
자주 묻는 질문 ◢
1.NTSC 아날로그 출력을 선택하는 이유는 무엇입니까?
NTSC는 표준 화질 디스플레이 및 구형 AV 장비와의 광범위한 역호환성을 보장합니다. 실제로 ~30fps 프레임 속도는 보다 부드러운 모션 캡처를 제공하고 50Hz 전기 영역에서 녹화할 때 빛 깜박임/밴딩을 효과적으로 방지합니다.
2. 모듈의 비용 성능을 평가하는 방법은 무엇입니까?
포괄적인 해결, 내구성 및 판매 후 지원(예: 제조업체의 교정 서비스가 필요한 의료 모듈)을 위해 산업 시나리오에서는 MTBF(평균 고장 시간) 지표의 우선 순위를 지정할 수 있습니다.
3. 중고 의료용 내시경 모듈을 구입할 수 있나요?
멸균 이력, 센서 마모(예: 사용 시간)를 확인하고 원래 제조업체에서 재인증을 받아야 합니다. 그렇지 않으면 교차 감염이나 성능의 위험이 있습니다.
4. 의료용 내시경 모듈과 산업용 내시경 모듈의 차이점은 무엇입니까?
의료용 모듈은 생체 적합성, 멸균 및 높은 이미지 품질을 강조하며 FDA/CE 인증을 준수해야 합니다. 산업용 모듈은 내구성(부식 방지 등), 넓은 온도 작동(-20°C~70°C) 및 특수 광원(UV 등)에 중점을 둡니다.
5. 내시경 카메라 모듈에 LED 비드와 광섬유 보조조명을 동시에 장착할 수 있나요?
내시경 카메라 모듈에는 LED 비드와 광섬유 보조 조명 시스템을 동시에 장착할 수 있습니다. LED 비드는 일반적으로 모듈 전면에 기본 광원으로 통합되어 있으며, 광섬유 보조 조명은 전용 인터페이스를 통해 고휘도 냉광원(예: 크세논 램프 또는 레이저 광원)에 연결됩니다. 두 가지 방법은 시분할 다중화 또는 서로 다른 스펙트럼 조합을 통해 조정된 보조 조명을 얻을 수 있습니다. 이 하이브리드 조명 솔루션은 대부분 산업용 등급 모듈에 채택되는 반면, 의료용 모듈의 경우 광섬유 인터페이스의 생체 적합성 패키징에 주의를 기울여야 합니다. 구체적인 구현에서는 전원 공급 장치 관리, 열 방출 설계 및 광학 경로 결합과 같은 엔지니어링 문제를 고려해야 합니다. 일반적으로 이러한 종류의 솔루션에는 심층적인 맞춤화가 필요하며 가격도 상대적으로 높습니다.
