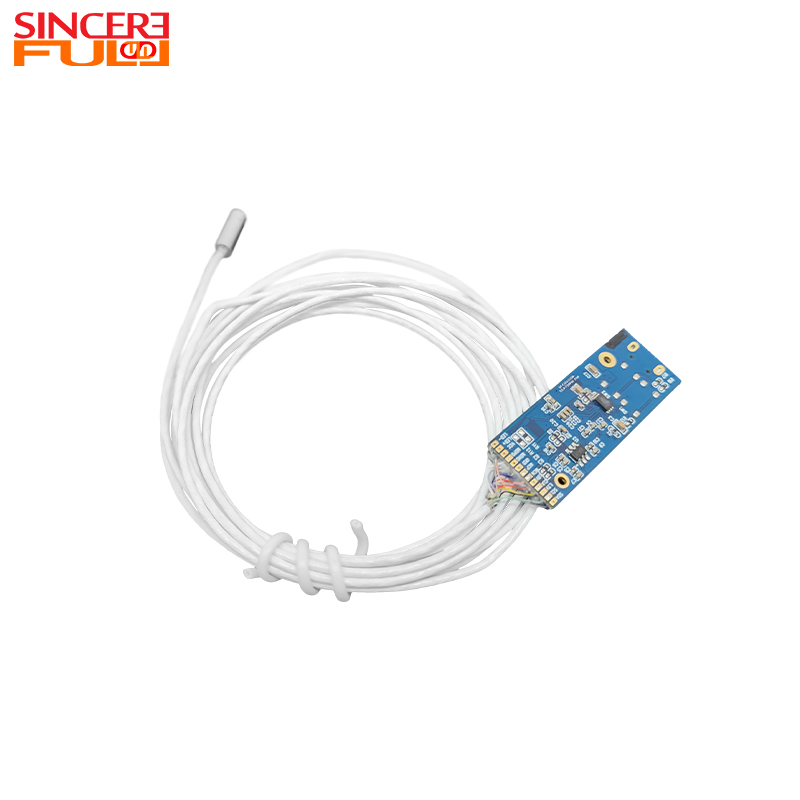

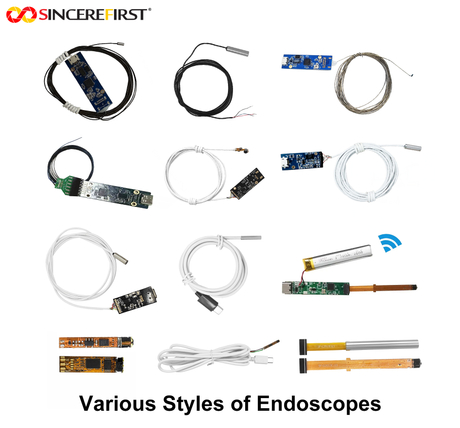

内視鏡カメラモジュールでは、レンズの材質が画質、耐久性、コストを決定する重要な要素となります。この記事では、一般科学の観点から、プラスチック、ガラスとプラスチックのハイブリッド、全ガラスの 3 つの材料が内視鏡モジュールに及ぼす主な影響を体系的に分析し、さまざまなアプリケーション シナリオにおける材料選択ロジックを理解するのに役立ちます。
プラスチックレンズは主にPMMA（ポリメチルメタクリレート）やPC（ポリカーボネート）などの光学グレードのプラスチックでできています。その主な利点は、処理の利便性とコスト管理にあります。プラスチックは射出成形によって複雑な曲面に大量生産できるため、内視鏡モジュールの小型化と軽量化の設計要件に迅速に適応でき、特に直径 3 mm 未満のマイクロ内視鏡レンズに適しています。
限られた光学性能: プラスチックの光透過率は通常 85% ～ 90% (95% 以上のガラスよりも低い)、屈折率は比較的低い (1.49 ～ 1.59)。分散や歪みなどの光学的欠陥が発生しやすく、その結果、モジュールの画像解像度とコントラストが不十分になり、高精度の検出要件を満たすことが困難になります。
環境適応性が弱い：プラスチックは熱安定性が低い（耐熱温度は80～120℃が多い）。医療用内視鏡の高温滅菌 (134℃ 高圧蒸気滅菌など) や工業用高温検出などのシナリオでは、内視鏡は変形や老化を起こしやすく、レンズの焦点安定性に影響します。
不十分な耐食性: アルコールや過酸化水素など、医療消毒で一般的に使用される化学試薬に対する耐性が不十分です。長期間使用すると、表面に亀裂が入ったり、光の透過率が低下し、モジュールの寿命が短くなる可能性があります。
したがって、プラスチック レンズ モジュールは主に、エントリーレベルの医療用内視鏡、単純な工業用試験装置、および画像精度の要件が低く、穏やかな動作環境を必要とするその他のシナリオで使用されます。
アップグレードされた光学性能：コアイメージングレンズ（対物レンズやフィールドレンズなど）は高透過率ガラス（石英ガラス、光学ガラスなど）を使用しており、モジュールの光透過率を92％以上に高めることができ、分散とグレアを効果的に抑制します。同時に、プラスチックレンズはレンズの曲率設計を最適化し、レンズの数を減らし、モジュールの小型化と高解像度のバランスを達成することができます。
環境適応性の向上: ガラスレンズの耐熱性 (最大 200℃ 以上) と耐化学腐食性により、モジュールは日常的な医療消毒プロセスに適応できます。プラスチックレンズの靭性により、レンズ全体の脆さが軽減され、モジュールの耐落下性能と耐振動性能が向上します。
制御可能なコスト: 全ガラスレンズと比較して、ガラスとプラスチックのハイブリッド ソリューションにより、高精度ガラス レンズの使用量が削減され、加工コストが 30% ～ 50% 削減されます。同時に、純粋なプラスチックレンズの性能上の欠点が回避され、費用対効果の面で大きな利点が得られます。
ガラスとプラスチックのハイブリッド レンズ モジュールは、日常的な医療診断内視鏡 (胃カメラ、結腸鏡など)、精密工業用非破壊検査装置、および性能と経済性のバランスが必要なその他のシナリオで広く使用されており、そのような用途に最適なソリューションとなっています。
ピークの光学性能: 光学ガラスの光透過率は 95% ～ 99% に達し、広い屈折率範囲 (1.5 ～ 1.9) を持ちます。球面収差や色収差などの光学収差を高精度に補正します。高精度の研削技術と組み合わせることで、ミクロンレベルの画像解像度を実現し、低侵襲手術、ハイエンドの工業試験、その他のシナリオにおける詳細認識の厳しい要件を満たします。
過酷な環境への耐性：一般にガラス材料の耐熱温度は200℃を超えており、医療用高圧蒸気滅菌や工業用高温試験などの過酷な環境にも耐えることができます。また、化学消毒剤や工業用油汚れなどに対しても強い耐性を持っています。長期間使用すると光学性能は徐々に低下し、モジュールの耐用年数は 5 ～ 10 年に達することがあります (プラスチック レンズの 1 ～ 2 年よりもはるかに長い)。
優れた安定性: ガラスは熱膨張係数が低いです。急激な温度変化のあるシナリオ（室温から人体や工業炉への移動など）では、焦点の安定性がプラスチックやガラスとプラスチックのハイブリッドレンズより優れており、熱変形による画像のぼやけを回避します。
ただし、全ガラスレンズには明らかな欠点もあります。ガラス加工が難しく、コストがかかる(プラスチックレンズの5～10倍)こと、レンズが比較的重いため、モジュールの軽量設計に高い要件が課せられることです。したがって、これらは主にハイエンドの医療用低侵襲手術内視鏡、航空宇宙精密検査装置、および極端な性能要件が求められるその他のシナリオで使用されます。
光学性能: 中レベル、光透過率 85% ～ 90%、屈折率 1.49 ～ 1.59。分散と歪みが発生しやすく、解像度とコントラストが制限されます。
耐久性：弱いですが、耐熱温度は80〜120℃です。高温滅菌には対応しません。アルコールや過酸化水素などの化学試薬に対する耐性が低い。長期間使用すると老化や亀裂が発生しやすくなります。耐用年数は1〜2年。
コストレベル: 加工コストが全ガラスレンズの1/5～1/10と低く、大量生産に適しています。
主要なアプリケーション シナリオ: エントリー レベルの医療内視鏡、単純な工業用試験装置、および画像精度と穏やかな動作環境に対する要件が低いその他のシナリオ。
光学性能: 高レベル、光透過率 ≥92%。コアイメージングレンズ（ガラス素材）が分散とグレアを抑制。プラスチックレンズは曲率設計を最適化し、高解像度と小型化のバランスをとります。
耐久性: 中、ガラスレンズは 200℃ 以上の耐熱性と耐薬品性を持ち、日常的な医療消毒に適合します。プラスチックレンズは全体の靭性を高め、全ガラスレンズよりも優れた落下防止機能と耐振動機能を備えています。
コストレベル: 中。全ガラスレンズよりもコストが 30% ～ 50% 低く、優れた費用対効果を示します。
主要なアプリケーション シナリオ: 日常的な医療診断内視鏡 (胃カメラ、結腸鏡など)、精密工業用非破壊検査装置、およびパフォーマンスと経済性のバランスが必要なその他のシナリオ。
光学性能：光透過率95%～99%、屈折率1.5～1.9の究極レベル。球面収差と色収差を正確に補正します。歪みの少ないミクロンレベルの画像解像度を実現します。
耐久性：非常に強く、耐熱温度≧200℃。高圧蒸気滅菌や工業用高温環境に耐えることができます。化学腐食や油汚れに対する耐性が高い。光学性能の低下が遅い。耐用年数は5〜10年。
コストレベル: 加工が難しく、プラスチックレンズの5～10倍のコストがかかります。
主要なアプリケーション シナリオ: ハイエンドの医療用低侵襲手術内視鏡、航空宇宙精密検査装置、および極端なパフォーマンス要件が必要なその他のシナリオ。
成形ガラスおよびウェーハレベル ガラス (WLG) 技術の成熟に伴い、ガラスとプラスチックのハイブリッド レンズが内視鏡の主流のソリューションになりつつあります。ガラスレンズを使用してコアの屈折タスクを実行し、プラスチックレンズを使用して複雑な表面補正を行うことにより、純粋なプラスチックレンズの温度ドリフト欠陥を回避するだけでなく、全ガラスレンズの高コストと重量の問題も克服します。将来的には、ナノコーティング技術によりプラスチックレンズの耐摩耗性と光透過率がさらに向上する一方、分解性バイオプラスチックの開発により使い捨て内視鏡のエコシステムが再構築される可能性があります。
内視鏡カメラ モジュールの「イメージングの基礎」として、レンズ材料の選択は基本的に、性能、コスト、アプリケーション シナリオの間の包括的なトレードオフになります。プラスチック材料は基本的なニーズを満たし、ガラスとプラスチックのハイブリッド材料は性能とコストのバランスを実現し、オールガラス材料は究極の性能を追求します。材料技術の発展により、将来的にはより軽量で耐環境性の高い新しい光学材料が登場し、内視鏡カメラモジュールの高精度化、小型化、長寿命化がさらに進む可能性があります。
