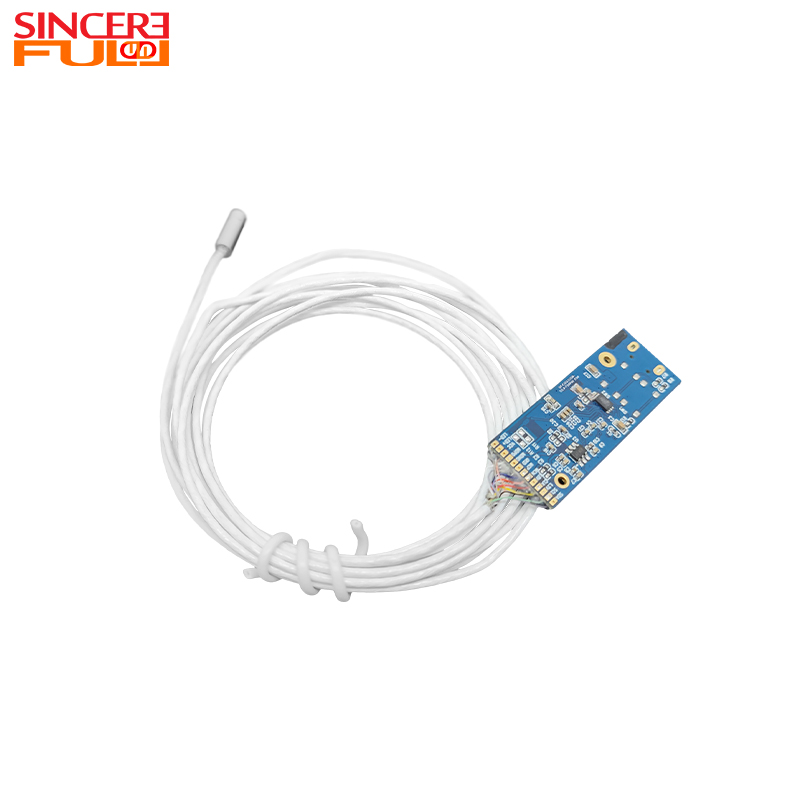

Modulo telecamera per endoscopio: in che modo il materiale della lente influisce sulle prestazioni e sulla scelta?

Nei moduli delle telecamere endoscopiche, il materiale delle lenti è un fattore fondamentale che determina la qualità, la durata e i costi dell'imaging. Dal punto di vista scientifico divulgativo, questo articolo analizza sistematicamente gli impatti chiave di tre materiali (plastica, ibrido vetro-plastica e tutto vetro) sui moduli endoscopici, aiutando a comprendere la logica di selezione dei materiali per diversi scenari applicativi.

1. Materiale plastico: equilibrio tra basso costo e flessibilità

Le lenti in plastica sono realizzate principalmente con materiali plastici di qualità ottica come PMMA (polimetilmetacrilato) e PC (policarbonato). Il loro vantaggio principale risiede nella comodità di elaborazione e nel controllo dei costi. La plastica può essere prodotta in serie in superfici curve complesse mediante stampaggio a iniezione, che può adattarsi rapidamente ai requisiti di miniaturizzazione e leggerezza dei moduli endoscopici, particolarmente adatti per lenti microendoscopiche con un diametro inferiore a 3 mm.

1. Prestazioni ottiche limitate: la trasmissione luminosa della plastica è solitamente pari all'85%-90% (inferiore a quella del vetro, che è superiore al 95%) e il loro indice di rifrazione è relativamente basso (1,49-1,59). Sono soggetti a difetti ottici quali dispersione e distorsione, con conseguente risoluzione dell'immagine e contrasto del modulo insufficienti, il che rende difficile soddisfare i requisiti di rilevamento ad alta precisione;

2. Scarsa adattabilità ambientale: la plastica ha una scarsa stabilità termica (con una temperatura di resistenza al calore per lo più compresa tra 80 e 120 ℃). In scenari quali la sterilizzazione ad alta temperatura di endoscopi medici (ad esempio, sterilizzazione a vapore ad alta pressione a 134 ℃) o il rilevamento industriale ad alta temperatura, sono soggetti a deformazione e invecchiamento, influenzando la stabilità focale della lente;

3. Resistenza alla corrosione insufficiente: hanno una scarsa tolleranza ai reagenti chimici comunemente utilizzati nella disinfezione medica, come alcol e perossido di idrogeno. L'uso a lungo termine può causare crepe sulla superficie e una diminuzione della trasmissione della luce, riducendo la durata del modulo.




Pertanto, i moduli con lenti in plastica vengono utilizzati principalmente in endoscopi medici entry-level, semplici apparecchiature di test industriali e altri scenari con bassi requisiti di precisione dell'immagine e ambienti operativi delicati.

2. Materiale ibrido vetro-plastica: equilibrio ottimizzato tra prestazioni e costi

1. Prestazioni ottiche migliorate: gli obiettivi di imaging core (come obiettivi e lenti di campo) utilizzano vetro ad alta trasmissione (ad esempio vetro al quarzo, vetro ottico), che può aumentare la trasmissione della luce del modulo fino a oltre il 92%, sopprimendo efficacemente la dispersione e l'abbagliamento. Allo stesso tempo, le lenti in plastica possono ottimizzare il design della curvatura delle lenti, ridurre il numero di lenti e raggiungere un equilibrio tra miniaturizzazione del modulo e alta risoluzione;

2. Adattabilità ambientale migliorata: la resistenza al calore (fino a oltre 200 ℃) e la resistenza alla corrosione chimica delle lenti in vetro consentono al modulo di adattarsi ai processi di disinfezione medica di routine. La tenacità delle lenti in plastica può ridurre la fragilità complessiva della lente e migliorare le capacità antigoccia e antivibrazioni del modulo;

3. Costo controllabile: rispetto alle lenti interamente in vetro, la soluzione ibrida vetro-plastica riduce l'utilizzo di lenti in vetro ad alta precisione, riducendo i costi di lavorazione del 30%-50%. Allo stesso tempo, evita le carenze prestazionali delle lenti in pura plastica, mostrando significativi vantaggi in termini di rapporto costo-efficacia.

I moduli di lenti ibride vetro-plastica sono ampiamente utilizzati negli endoscopi diagnostici medici di routine (ad esempio, gastroscopi, colonscopi), apparecchiature di precisione per test non distruttivi industriali e altri scenari che richiedono un equilibrio tra prestazioni ed economia, rendendoli la soluzione preferita per tali applicazioni.

3. Materiale interamente in vetro: una scelta di fascia alta per prestazioni eccezionali

1. Prestazioni ottiche di picco: la trasmissione della luce del vetro ottico può raggiungere il 95%-99%, con un ampio intervallo di indici di rifrazione (1,5-1,9). Può correggere con precisione le aberrazioni ottiche come l'aberrazione sferica e l'aberrazione cromatica. In combinazione con la tecnologia di rettifica ad alta precisione, può raggiungere una risoluzione dell'immagine a livello di micron, soddisfacendo i severi requisiti per il riconoscimento dei dettagli nella chirurgia minimamente invasiva, nei test industriali di fascia alta e in altri scenari;

2. Tolleranza agli ambienti estremi: i materiali in vetro generalmente hanno una temperatura di resistenza al calore superiore a 200 ℃, consentendo loro di resistere ad ambienti estremi come la sterilizzazione medica a vapore ad alta pressione e i test industriali ad alta temperatura. Hanno anche una forte tolleranza ai disinfettanti chimici, alle macchie di olio industriale, ecc. Le prestazioni ottiche diminuiscono lentamente dopo un uso prolungato e la durata del modulo può raggiungere 5-10 anni (molto più lunga degli 1-2 anni delle lenti in plastica);

3. Eccellente stabilità: il vetro ha un basso coefficiente di dilatazione termica. In scenari con drastici cambiamenti di temperatura (ad esempio, passaggio dalla temperatura ambiente al corpo umano o a una fornace industriale), la sua stabilità focale è migliore di quella delle lenti ibride in plastica e vetro-plastica, evitando immagini sfocate causate dalla deformazione termica.

Tuttavia, le lenti interamente in vetro presentano anche evidenti svantaggi: la lavorazione del vetro è difficile e costosa (5-10 volte quella delle lenti in plastica) e le lenti sono relativamente pesanti, il che impone requisiti più elevati alla struttura leggera del modulo. Pertanto, vengono utilizzati principalmente in endoscopi chirurgici medici minimamente invasivi di fascia alta, apparecchiature di test di precisione aerospaziali e altri scenari con requisiti di prestazioni estremi.

4. Confronto degli impatti principali dei tre materiali

4.1 Materiale plastico

4.2 Materiale ibrido vetro-plastica

4.3 Materiale interamente in vetro

5. Evoluzione tecnologica e tendenze future

Con la maturità delle tecnologie del vetro stampato e del vetro wafer-level (WLG), le lenti ibride vetro-plastica stanno diventando la soluzione principale per gli endoscopi. Utilizzando lenti in vetro per svolgere attività rifrattive fondamentali e lenti in plastica per ottenere correzioni superficiali complesse, non solo evitano il difetto di deriva termica delle lenti in plastica pura, ma superano anche i problemi di costo elevato e peso delle lenti interamente in vetro. In futuro, la tecnologia dei nanorivestimenti migliorerà ulteriormente la resistenza all’usura e la trasmissione della luce delle lenti in plastica, mentre lo sviluppo di bioplastiche degradabili potrebbe rimodellare l’ecosistema degli endoscopi usa e getta.

Conclusione

Essendo la 'pietra angolare dell'imaging' dei moduli delle telecamere endoscopiche, la selezione del materiale delle lenti è essenzialmente un compromesso completo tra prestazioni, costi e scenari applicativi. I materiali plastici soddisfano i bisogni di base, i materiali ibridi vetro-plastica raggiungono un equilibrio tra prestazioni e costi e i materiali interamente in vetro perseguono le massime prestazioni. Con lo sviluppo della tecnologia dei materiali, in futuro potrebbero emergere nuovi materiali ottici più leggeri e resistenti all'ambiente, promuovendo ulteriormente l'aggiornamento dei moduli delle telecamere endoscopiche verso una maggiore precisione, miniaturizzazione e una maggiore durata.
