SF-SYL7-FT+SF-N73915
SINCEROPRIMO

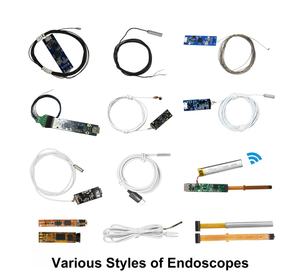

Questo Il modulo fotocamera per endoscopio da 3,9 mm è dotato di un sensore di colore CMOS OmniVision OV9734 e fornisce un'uscita HD 720P tramite un'interfaccia di tipo C. Come modulo compatto per telecamera endoscopica OV9734, supporta la trasmissione USB 2.0 e il protocollo UVC per la connessione video standard e l'integrazione del sistema. IL Il modulo telecamera per endoscopio a LED è progettato con un alloggiamento in acciaio, luci LED integrate e una struttura telecamera separata ed è comunemente elencato nella categoria dei moduli telecamera per endoscopio in miniatura, moduli telecamera CMOS da 3,9 mm e 720P Moduli fotocamera per endoscopio USB . Le specifiche standard includono una risoluzione 1280 x 720 a 30 fps, un formato sensore da 1/9 di pollice, messa a fuoco manuale e una gamma di messa a fuoco di 10-70 mm. Questo modulo fotocamera per endoscopio di tipo C è adatto per lo sviluppo di prodotti OEM e ODM, richieste di specifiche personalizzate e requisiti di acquisto all'ingrosso. È possibile fare riferimento a questo modulo fotocamera OV9734 per richieste di prodotti, valutazione di ordini all'ingrosso e approvvigionamento di moduli fotocamera per endoscopio personalizzati. |
|
Requisito di selezione |
Configurazione standard |
Nota sulla selezione |
Spazio di ingresso |
Struttura frontale da 3,9 mm |
Confermare il diametro completo del guscio/assieme e il gioco di inserimento. |
Illuminazione |
6×0402 LED |
Utilizzare questa direzione quando il dispositivo finale necessita di illuminazione frontale integrata. |
Visualizzazione della copertura |
88°±3° FOV |
Confermare che il campo moderato sia appropriato per la dimensione e la distanza del target. |
Distanza obiettivo |
10–70 mm |
Mantenere l'obiettivo di ispezione all'interno dell'intervallo di messa a fuoco confermato. |
Disposizione del dispositivo |
Struttura separata; Cavo in teflon da 1 metro |
Confermare il percorso dei cavi, la posizione della scheda e lo spazio di piegatura. |
Protezione frontale |
Direzione del guscio in acciaio mostrata |
Confermare i requisiti finali dell'involucro, della sigillatura e della pulizia a livello del dispositivo. |
Con una risoluzione ad alta definizione di 1280x720P e un frame rate uniforme di 30 FPS, il modulo fotocamera per endoscopio può catturare immagini con dettagli ricchi ed elevata chiarezza, garantendo al tempo stesso la coerenza dell'immagine, evitando balbettii e sbavature, rendendo l'osservazione di scene dinamiche più fluida e naturale.
Dotato di un sensore di immagine a colori CMOS OV9734 da 1/9 di pollice, la dimensione dei pixel è di 1,4μm x 1,4μm, offrendo un'elevata sensibilità e un rapporto segnale-rumore. Il modulo telecamera per endoscopio integra 6 sfere LED 0402 per fornire un'illuminazione sufficiente, garantendo immagini chiare anche in ambienti con scarsa illuminazione.
Caratterizzato da una struttura separata e un design di dimensioni miniaturizzate, l'obiettivo con alloggiamento in acciaio ha un diametro di soli 3,9 mm, rendendo il modulo fotocamera non solo robusto e durevole ma anche in grado di abbinarsi in modo flessibile con altri dispositivi. Il modulo telecamera per endoscopio può accedere facilmente a spazi ristretti per il rilevamento, adatto a vari ambienti di rilevamento confinati e complessi.
Dotato di un'interfaccia Type-C, supporta la velocità USB 2.0 e il protocollo UVC, garantendo una connessione stabile e una trasmissione veloce dei dati. Il modulo telecamera per endoscopio è plug-and-play senza la necessità di installare driver aggiuntivi, compatibile con i sistemi operativi tradizionali, migliorando notevolmente la facilità d'uso.
Nome del prodotto |
Modulo telecamera endoscopio separato da 3,9 mm |
Caratteristiche |
Modulo telecamera per endoscopio ad alta risoluzione |
Interfaccia |
TIPO C |
Sensore |
OV9734 |
Dimensione dell'obiettivo |
1/9 |
DVDD/DOVDD |
1,2 V/1,8 V |
FOV |
88°±3° |
Connettore |
TIPO C / 1.0 5 PIN |
DSP |
USB 2.0 UVC |
Guidato |
0402LED*6 |
Negli interventi mini-invasivi, il modulo telecamera per endoscopio può fungere da strumento di navigazione chirurgica, consentendo ai medici di osservare chiaramente il sito chirurgico, migliorando così la precisione e la sicurezza dell'operazione.
Il modulo telecamera per endoscopio può essere utilizzato per ispezionare ostruzioni, corrosione, crepe e altre condizioni all'interno di piccole tubazioni, facilitando la manutenzione e la pulizia tempestive per garantire il funzionamento regolare e sicuro delle tubazioni.
Durante gli scavi archeologici, il modulo telecamera endoscopica può essere utilizzato per esplorare spazi ristretti, come gli interni di tombe antiche e le lacune nei manufatti, aiutando gli archeologi ad acquisire una migliore comprensione delle culture e della storia antiche.
1. Adattamento meccanico del guscio in acciaio: se la direzione del guscio in acciaio da 3,9 mm non si adatta al dispositivo, è possibile rivedere la configurazione meccanica e del guscio. Fornire il diametro esterno richiesto, la lunghezza di inserimento, l'area di tenuta e il disegno dell'alloggiamento.
2. Corrispondenza ottica: se il FOV di 88° o l'intervallo di messa a fuoco di 10–70 mm non corrisponde al target, è possibile valutare la direzione dell'obiettivo/della messa a fuoco. Si prega di fornire la dimensione del target, la distanza del target e la copertura richiesta.
3. Illuminazione a sei LED: se la disposizione a sei LED non corrisponde alle condizioni della cavità, è possibile rivedere la direzione dell'illuminazione e il metodo di controllo, ove supportato. Si prega di fornire la riflettività del target, la distanza di lavoro e i requisiti di luminosità.
4. Layout di connessione separato: se il cavo da 1 m, la disposizione di tipo C o a 5 pin non si adattano al dispositivo, è possibile rivedere il posizionamento del cavo, del connettore e della scheda. Fornire la posizione dell'host, il percorso del cavo, la preferenza del connettore e lo spazio disponibile sulla scheda.
Il modulo della fotocamera dell'endoscopio raccoglie l'immagine interna attraverso la lente ottica anteriore, la converte in segnale elettrico tramite sensore CMOS o CCD, quindi la ottimizza tramite il chip di elaborazione delle immagini per la riduzione e il miglioramento del rumore e infine emette un segnale video ad alta definizione. Alcuni moduli supportano la trasmissione wireless o la trasmissione del segnale in fibra ottica, adatti a scenari di ispezione medica o industriale.
Le risoluzioni tradizionali includono 720p, 1080p, 4K, ecc. I moduli di grado medico di solito richiedono più di 1080p per garantire l'accuratezza diagnostica, mentre i moduli industriali possono scegliere risoluzioni inferiori per ridurre i costi in base alla domanda. I moduli ad altissima risoluzione vengono utilizzati principalmente nella chirurgia di precisione o nella ricerca scientifica.
Controlla che l'alimentatore, l'interfaccia e il fusibile siano allentati. Per i moduli wireless, controllare il livello della batteria e lo stato di associazione.
CTA◢
Per la valutazione del campione, condividere il diametro disponibile, la distanza target, le condizioni di illuminazione, il percorso del cavo, la posizione della scheda, il guscio/protezione richiesta e la connessione host. Possiamo quindi verificare se questa configurazione separata illuminata da 3,9 mm si adatta al dispositivo finale.
