SF-C2015USB-1080P-D8
SINCEROPRIMO
|

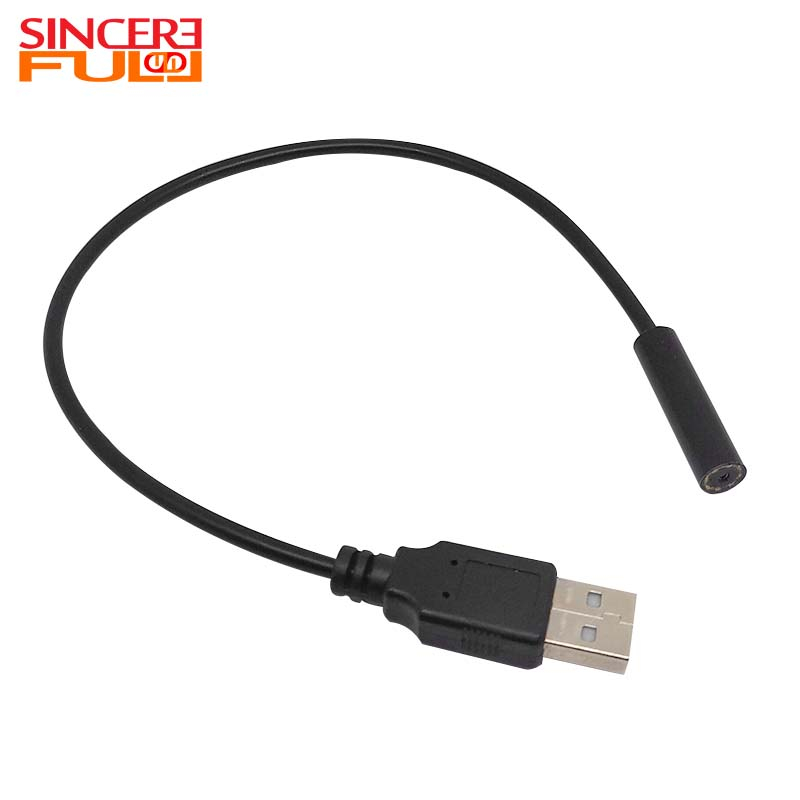

Questo modulo fotocamera per endoscopio da 8,0 mm 2 MP 1080P per dispositivi di ispezione che richiedono un'uscita di immagini Full HD in una struttura front-end più ampia. Il suo campo visivo diagonale di 60° e il campo di messa a fuoco di 30–50 mm sono adatti per ispezioni controllate a distanza ravvicinata in cui il target rimane all'interno di una finestra di distanza relativamente definita.
L'uscita USB 2.0 può essere collegata tramite opzioni cavo Type-C o USB Type-A ed è disponibile una configurazione opzionale a otto LED per spazi chiusi che richiedono illuminazione locale. Differenza: questo modello è più adatto ai dispositivi che danno priorità ai dettagli dell'immagine 1080P e alla connessione host Type-C/USB rispetto al diametro minimo del front-end o alla copertura di visualizzazione ultra ampia. |
 |
Requisito di selezione |
Configurazione standard |
Nota sulla selezione |
Diametro disponibile |
Diametro esterno anteriore da 8,0 mm |
Confermare che il dispositivo possa ospitare la struttura più grande da 8 mm. |
Requisito dell'immagine |
2MP/1080P |
Utilizza questo modello quando i dettagli Full HD sono più importanti della miniaturizzazione estrema. |
Distanza di lavoro |
30–50 mm |
Più adatto a un intervallo ravvicinato definito; è necessaria un'altra configurazione ottica al di fuori di questo intervallo. |
Copertura del campo |
D60° |
Confermare che la visualizzazione più ristretta fornisca i dettagli e la copertura del target richiesti. |
Illuminazione |
Opzionali 8×0402 LED |
Confermare se il dispositivo richiede un'illuminazione integrata e quanto è riflettente la superficie target. |
Connessione all'ospite |
USB2.0; Opzioni cavo di tipo C o USB di tipo A |
Confermare il connettore host, il ruolo USB e l'ambiente software. |
Uscita immagine 1080P: fornisce più dettagli dell'immagine rispetto ai moduli di classe VGA/720P per l'ispezione a distanza ravvicinata.
Gamma di messa a fuoco di 30–50 mm: supporta attività di ispezione con una distanza target controllata e ripetibile.
Campo visivo diagonale di 60°: dà priorità a un'area di visualizzazione più focalizzata piuttosto che a una copertura ultra ampia.
Illuminazione opzionale a otto LED: può fornire illuminazione locale quando la luce esterna è limitata.
Opzioni cavo Type-C/USB Type-A: consentono di selezionare la connessione host in base al layout dell'interfaccia del dispositivo.
Questo modulo è particolarmente appropriato quando il dispositivo è in grado di mantenere il target entro una finestra di distanza relativamente stretta di 30–50 mm e valorizza il dettaglio 1080P. È meno adatto quando la distanza del target cambia notevolmente o quando il dispositivo richiede un diametro front-end estremamente piccolo. La decisione di selezione dovrebbe quindi partire dall'insieme dei dettagli dell'immagine, della distanza di lavoro e dello spazio meccanico disponibile.
Nome del prodotto |
Modulo telecamera per endoscopio per ispezione medica HD da 2 MP 1080P 8 mm |
Sensore |
Sensore CMOS |
Dimensioni del sensore |
1/5 di pollice |
Diametro |
8,0 mm |
Lunghezza focale |
2,63 mm |
Interfaccia |
USB 2.0 |
Numero F |
F2.8 |
FOV |
D60° |
Distorsione televisiva |
<1% |
Gamma di messa a fuoco |
8 LED 0402 ad alta luminosità |
| LED opzionale | Modulo telecamera endoscopio separato |
| Interfaccia di uscita | USB2.0 |
| Connettori compatibili | Tipo C, USB tipo A |
| Lunghezza cavo flessibile | 230±10 mm |
1. Telecamera di ispezione portatile 1080P — Il modulo è adatto a dispositivi portatili o portatili che possono ospitare un front-end da 8 mm e necessitano di dettagli 1080P. Confermare il connettore host e la distanza target.
2. Dispositivo di ispezione di gruppi elettronici: la portata di 30–50 mm e l'uscita 1080P possono supportare il controllo visivo di componenti o gruppi a una distanza controllata. Confermare la copertura del campo richiesta.
3. Strumento di ispezione delle cavità delle apparecchiature: adatto per aperture di accesso più grandi dove è richiesta una visualizzazione Full HD all'interno di un armadio. Verificare l'illuminazione e lo spazio meccanico di 8 mm.
4. Terminale di ispezione USB Type-C: può essere integrato in un dispositivo che espone Type-C sul lato host durante l'utilizzo dell'imaging USB 2.0. Confermare il ruolo USB, l'alimentazione e il supporto software.
1. Ingombro meccanico: se il diametro esterno di 8 mm o la lunghezza della parte frontale di 31 mm non sono adatti al dispositivo, è necessario rivedere i requisiti meccanici. Si prega di fornire il diametro disponibile, la profondità di inserimento e il disegno di assieme.
2. Distanza di lavoro e FOV: se la gamma di 30–50 mm o la visione a 60° non corrispondono al target, è possibile valutare i requisiti ottici. Fornisci le dimensioni del target e la distanza più vicina/lontana.
3. Cavo e connettore host: se il tipo C o USB tipo A non è la connessione host desiderata, è possibile rivedere la direzione del cavo e del connettore. Fornire la preferenza del connettore, il percorso del cavo e la posizione dell'host.
4. Illuminazione: se è necessaria un'illuminazione opzionale a otto LED, l'integrazione dei LED deve essere rivista rispetto alla riflettività target, al budget energetico e alle esigenze di controllo della luminosità.
La configurazione finale deve essere confermata tramite revisione tecnica e verifica del campione prima della produzione di massa.
1. Questo modello è destinato principalmente a spazi ultra-stretti?
No. Il suo valore principale è il dettaglio dell'immagine 1080P e la comoda connessione host USB; il diametro esterno della parte anteriore è di 8 mm.
2. Quale distanza di lavoro è consigliata?
L'intervallo di messa a fuoco confermato è 30–50 mm, quindi il dispositivo dovrebbe mantenere il target entro questo intervallo per la valutazione standard.
3. Posso utilizzare Type-C direttamente sul dispositivo host?
È disponibile un'opzione di cavo di tipo C, ma il ruolo USB host, l'alimentazione e il software applicativo devono comunque supportare la connessione della fotocamera.
4. Gli otto LED sono standard?
La configurazione a otto LED è opzionale e deve essere selezionata in base all'ambiente di illuminazione.
5. Cosa dovrebbe essere testato prima della produzione?
L'adattamento meccanico, l'uscita 1080P, la distanza di lavoro, la copertura del campo, l'illuminazione e l'effettiva connessione host Type-C/USB dovrebbero essere tutti verificati con un campione.
CTA
Si prega di inviare lo spazio front-end disponibile, la distanza target, i dettagli dell'immagine richiesti, la copertura del campo, le condizioni di illuminazione, il percorso del cavo e il connettore host. Possiamo quindi valutare la configurazione standard 1080P da 8 mm per il tuo dispositivo.
