Nell'ispezione di tubazioni industriali, nell'endoscopia di cavità meccanica e nell'ispezione portatile in loco, la scelta del sistema di imaging affronta da tempo una contraddizione: funzionalità avanzate come l'alta risoluzione, la messa a fuoco automatica e l'angolo ultragrandangolare spesso comportano costi più elevati, calibrazione più complessa e strutture fragili. Tuttavia, molte attività di ispezione di routine (ad esempio tubi DN80+, blocchi motore, interni di pompe) non richiedono conteggi di pixel estremi o funzionalità di zoom; hanno bisogno di versatilità della sonda, stabilità plug-and-play e affidabilità a lungo termine. Rivolgendosi a questo segmento di mercato, un modulo endoscopio basato su diametro standard di 7 mm , a fuoco fisso con , un'interfaccia integrata USB 2.0 e un'elevata densità di pixel di 1,75 μm è diventato una scelta razionale per l'ispezione industriale di medio diametro, caratterizzata da 'abbastanza buono, affidabile, facile da integrare'. Questo articolo fornisce un'analisi approfondita del settore da quattro dimensioni: posizionamento tecnico, segmentazione del mercato, logica competitiva e tendenze future, incorporando termini chiave come modulo fotocamera per endoscopio, modulo fotocamera a fuoco fisso, Fotocamera per endoscopio USB 2.0, modulo fotocamera UVC, modulo fotocamera da 2 MP e modulo fotocamera 1080P per aiutarti a comprendere l'evoluzione del mercato dell'ispezione visiva industriale di medio diametro.
Nell'imaging di consumo, la messa a fuoco automatica (AF) e la risoluzione ultraelevata (ad esempio, Modulo fotocamera 1080P , Modulo fotocamera da 2 MP ) sono diventati quasi standard. Tuttavia, nell'ispezione con endoscopi industriali, le distanze di lavoro sono spesso relativamente fisse (ad esempio, ispezione delle pareti dei tubi a 30-80 mm, osservazione del cilindro del motore a 20-60 mm). La messa a fuoco automatica offre motori, circuiti di azionamento e algoritmi di controllo che aumentano i costi, il consumo energetico e introducono punti di guasto meccanico.
Il modulo telecamera a fuoco fisso risolve questo problema: la messa a fuoco è bloccata in fabbrica alla distanza di lavoro ottimale (ad esempio, gamma 40-60 mm), senza richiedere calibrazione in loco: accensione e utilizzo. Questo design migliora significativamente l'affidabilità in condizioni di vibrazioni, temperature estreme e altre condizioni difficili, rendendolo ideale per linee di produzione, siti all'aperto e interni di apparecchiature dove la manutenzione frequente è difficile. I moduli a fuoco fisso sono anche più compatti, facilitando l’integrazione in rilevatori portatili o bracci robotici.
Questo modulo utilizza un sensore da 1/5 di pollice con dimensione pixel di 1,75 μm, raggiungendo un'elevata densità di pixel in un diametro di 7 mm. Sebbene la risoluzione non sia specificata esplicitamente, i pixel da 1,75 μm combinati con il formato da 1/5 di pollice in genere producono livelli VGA a 1 MP, sufficienti per giudizi qualitativi nelle ispezioni industriali di routine (presenza di difetti, posizione del blocco, gravità della corrosione). Per gli utenti che richiedono dettagli più elevati, sono disponibili versioni aggiornate con risoluzione del modulo fotocamera da 2 MP o del modulo fotocamera 1080P , ma è necessario considerare dei compromessi in termini di costi e larghezza di banda.
Nel mercato degli endoscopi industriali, i diametri delle sonde mostrano una chiara tendenza a due livelli: un'estremità presenta moduli ultra-micro per tubi di piccole dimensioni (<5 mm, ad esempio, 2 mm, 3,9 mm), l'altra estremità presenta sistemi di zoom ad alta definizione per tubi di grande diametro (>100 mm). Il diametro di 7 mm si trova proprio al centro, la 'dimensione dei riccioli d'oro', si adatta alle comuni interfacce dei tubi industriali come DN80 e DN100 e può anche entrare in blocchi motore, scatole del cambio, alloggiamenti di pompe e altre tipiche cavità meccaniche.
Il diametro standard di 7±0,10 mm offre elevata intercambiabilità e compatibilità. Gli integratori di sistema possono acquistarlo come 'accessorio standard' in grandi quantità senza la necessità di personalizzare le sonde per ogni scenario di ispezione. Questa standardizzazione riduce i costi di inventario e semplifica la gestione dei ricambi post-vendita. L'interfaccia USB 2.0 integra l'alimentazione da 3,3 V e la trasmissione dei dati (D-, D+, GND), semplificando ulteriormente il cablaggio e migliorando l'efficienza dell'integrazione.
Tuttavia, il diametro di 7 mm non è una soluzione universale: non può entrare in tubi inferiori a 5 mm, ma evita anche gli alti costi dell’ultraminiaturizzazione. Nella strategia competitiva, moduli come questo competono in una nicchia diversa, concentrandosi su scenari di ispezione di medio calibro, a distanza fissa e ad alta affidabilità. Ad esempio, i controlli del settore energetico sull'ossidazione dei contatti all'interno degli armadi ad alta tensione, la rapida localizzazione dei depositi di carbonio nel motore nel mercato post-vendita automobilistico e la valutazione della corrosione delle pareti interne dei condotti HVAC: nessuno di essi richiede i dettagli estremi del modulo telecamera 1080P ; piuttosto, hanno bisogno della comodità di 'collegarsi, guardare e decidere'.
A differenza delle fotocamere consumer, i moduli endoscopi industriali vengono spesso utilizzati in ambienti difficili: vibrazioni elevate (vicino ai motori), polvere elevata (attrezzature minerarie) e ampi sbalzi di temperatura (tubi esterni). In queste condizioni, l'assenza di manutenzione di un modulo telecamera a fuoco fisso diventa una garanzia fondamentale di affidabilità. Senza parti mobili, non vi è alcun rischio di grippaggio del motore, usura degli ingranaggi o guasto del controller.

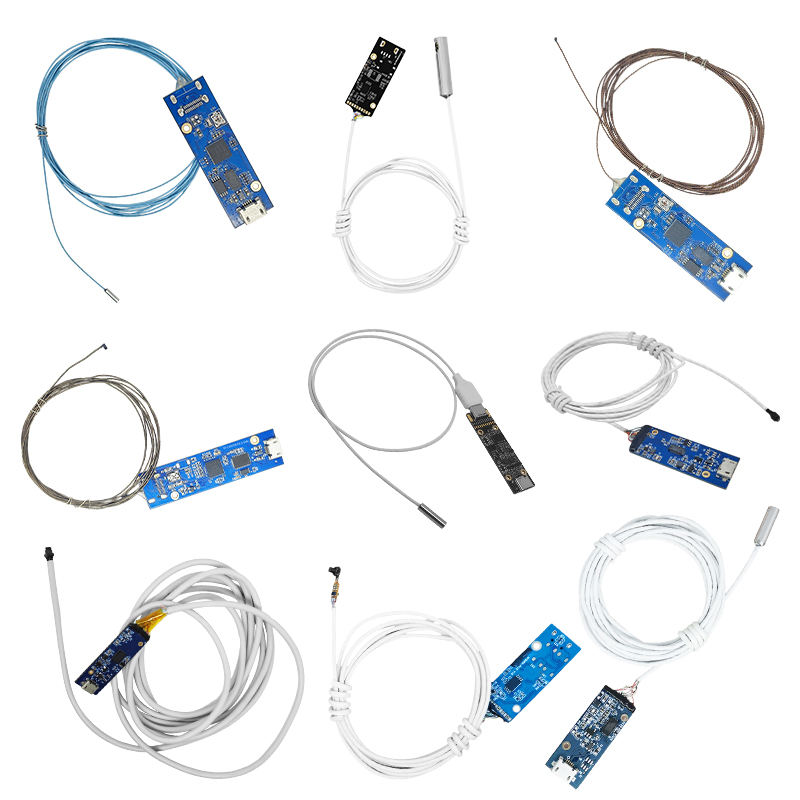

Il modulo integra un'unità di elaborazione DSP (dimensioni complessive 22,18×6,25 mm) con protocollo standard integrato del modulo fotocamera UVC , conforme alle specifiche della fotocamera per endoscopio USB 2.0 . Ciò consente al modulo di connettersi direttamente a PC, computer industriali o schede integrate senza driver personalizzati. Per gli integratori di sistemi, ciò significa che i cicli di sviluppo del software possono essere ridotti a settimane e non è necessario mantenere più versioni di driver.
Inoltre, il modulo riserva pin di controllo GPIO per LED 4×0402, consentendo la regolazione della luminosità in base alle condizioni di illuminazione del sito. Nei tubi completamente scuri, la luce di riempimento a LED è essenziale per un'immagine chiara; in condizioni di luce ambientale, i LED possono essere spenti per ridurre il consumo energetico. Questa flessibilità espande ulteriormente l'applicabilità del modulo.
Guardando avanti ai prossimi 3-5 anni, il settore dei moduli endoscopici a fuoco fisso di classe 7 mm si evolverà nelle seguenti direzioni:
Approfondimento della standardizzazione dell'interfaccia : il modulo telecamera UVC è diventato uno standard de facto; migrerà ulteriormente verso le interfacce USB 3.0 e Type-C per supportare frame rate e risoluzioni più elevati (ad esempio, trasmissione a 60 fps per il modulo fotocamera 1080P ). Le opzioni wireless (WiFi 6/5G) appariranno gradualmente, ma a causa dei vincoli di potenza e latenza, le soluzioni cablate rimarranno dominanti negli ambienti industriali.
Sistemi front-end modulari : un back-end comune (scheda di elaborazione UVC USB 2.0) può adattarsi a sonde front-end di diversi diametri (7 mm, 6 mm, 5 mm), campi visivi e gamme di messa a fuoco. Gli utenti possono scambiare rapidamente le sonde in base all'attività di ispezione. Questo modello di 'backend comune + frontend scambiabile' ridurrà il costo totale di proprietà e accelererà lo sviluppo di nuovi prodotti.
Intelligenza edge integrata : integra motori di inferenza AI leggeri (ad esempio, TensorFlow Lite Micro) nell'unità DSP per consentire il riconoscimento dei difetti in tempo reale (graffi, pori, difetti di saldatura). Completare la classificazione direttamente sul modulo della fotocamera dell'endoscopio e caricare solo i risultati può ridurre drasticamente i requisiti di trasmissione dei dati e consentire avvisi immediati.
Maggiore robustezza ambientale : per scenari specializzati come quelli petrolchimici e le ispezioni subacquee, emergeranno gradi di protezione più elevati (ad esempio IP68, a prova di esplosione) e materiali resistenti alla corrosione. opzionale L'impermeabilità IP67 è già comune e seguiranno livelli di protezione più profondi.
Il valore industriale del modulo endoscopio USB a fuoco fisso da 7 mm risiede nel rifiuto della ricerca cieca di specifiche estreme, tornando alle esigenze essenziali dell'ispezione industriale: stabilità, facilità d'uso e versatilità . Il modulo telecamera a fuoco fisso riduce i tassi di guasto in loco grazie alle caratteristiche che non richiedono manutenzione; la fotocamera per endoscopio USB 2.0 semplifica l'implementazione grazie al plug-and-play; il modulo fotocamera UVC garantisce la compatibilità multipiattaforma; e il diametro universale di 7 mm consente l'intercambiabilità dei lotti. Per gli integratori di sistema, scegliere un modulo di questo tipo significa concentrare le risorse di ricerca e sviluppo sull'integrazione del sistema e sul software applicativo piuttosto che sul debugging dell'hardware di basso livello. In un'era di rapidi cambiamenti tecnologici, questa filosofia ingegneristica 'abbastanza buona e affidabile' occupa ancora una posizione insostituibile nell'ispezione della visione industriale.
