בפרקטיקות הפיתוח של ציוד היקפי לצרכן אלקטרוניקה, מסופי ראייה תעשייתיים ופרוייקטים של חומרה בקוד פתוח, בחירת מודולי הדמיה מתמודדת לעתים קרובות עם קבוצה של אילוצים הנדסיים הקשורים זה בזה: בהירות התמונה חייבת לעמוד בדרישות הבסיסיות של האפליקציה לפרטים, יעילות אינטגרציית מערכות מחייבת תמיכה בממשקים ובפרוטוקולים סטנדרטיים, התאמה סביבתית חייבת להתאים לתנאי ההפעלה של תרחיש היעד של הפתרון, ובקרת עלויות ברורה. כאשר יש לעמוד באילוצים המרובים הללו בתוך מערכת אחת, מודול מצלמת USB הכולל רזולוציית 2MP, תמיכה בפרוטוקול UVC ואיטום IP67 הופך לאופציה ריאלית מבחינה טכנית המצדיקה הערכה שיטתית. מאמר זה נועד להקים מסגרת בחירה עבור מודולי UVC מסוג 2MP כאלה המבוססים על חיישן GC2755, ולהבהיר את הקשרים הלוגיים המהותיים בין פרמטרים טכניים ותרחישי יישומים ספציפיים, הכוללת הכל ממודול אנדוסקופ מיני USB של מצלמה קומפקטית ועד למערכת בורסקופ תעשייתית מקצועית .
מערך הפיקסלים היעיל של 2MP (1920×1080) זכה להכרה נרחבת כסף השוואת ההדמיה בחדות גבוהה בתחום האלקטרוניקה הצרכנית. עם זאת, בהערכת בחירה, יש צורך לעבור מעבר להבנה הפשוטה ש'1080P שווה ל-HD' ולהבין לעומק את ההשפעה המשמעותית של גודל הפיקסלים על איכות התמונה.
גודל הפיקסל של 1.6 מיקרומטר × 1.6 מיקרומטר הוא פרמטר ליבה המבדיל מודול זה ממוצרים קוגננריים. בהשוואה לגדלי הפיקסלים של 0.8 עד 1.2 מיקרומטר הנפוצים בחיישני הפיקסלים הגבוהים של ימינו, עיצוב ה-1.6 מיקרומטר מגדיל את השטח הרגיש לאור לפיקסל בפקטור של 1.8 עד 4. להבדל זה יש משמעות משמעותית בסביבות מתונות ודלות - בתנאי תאורה פנימית, תנאי תאורה פנימית או יחס של העברת אות פיקסל גדול יותר בין תאורה פנימית או יחס של העברת אות פיקסלים ישירות ל-LED. ורמות רעש נמוכות יותר, המאפשרות לשמר פרטים של אזור כהה במקום לשקוע ברעש אקראי. מאפיין זה חשוב במיוחד כאשר המודול משמש כמצלמת אנדוסקופ לבדיקת חללים כהים או כבורסקופ תעשייתי לבחינת פנים של מכונות עם גישה מוגבלת לתאורה.
שלא כמו שבבי חיישן חשופים, מודול זה משלב את העדשה, החיישן ושבב בקרת ה-USB בחבילה אחת, ויוצר מערכת הדמיה שלמה. רמה זו של אינטגרציה פירושה שמפתחים יכולים להשיג נתוני תמונה ישירות דרך ממשק ה-UVC הסטנדרטי מבלי לטפל בתצורת החיישן הבסיסית ובניפוי באגים של ISP. עבור ארגונים קטנים עד בינוניים או צוותי יצרנים חסרי משאבי פיתוח ברמת השבבים, זה מתורגם למחזורי פיתוח תוכנה שצומצמו בשבועות ומבטל את הסיכון הטכני של פיתוח מנהלי חיישן. בין אם בונים מכשיר תואם אנדוסקופ ייעודי ל-depstech או פתרון מודול מצלמת HD מותאם אישית , שילוב זה מאיץ באופן משמעותי את זמן היציאה לשוק.
השילוב של שדה ראייה של DFOV 80° וטווח מיקוד של 25 עד 40 מ'מ משקף עיצוב רלוונטי עבור תרחישי הדמיה בטווח בינוני עד קרוב. שדה הראייה של 80° מכסה כ-40 עד 70 מ'מ של רוחב שדה במרחקי עבודה טיפוסיים, מה שהופך אותו למתאים ליישומים נפוצים כגון לכידת מסמכים בשולחן העבודה, הצגת מוצר וזיהוי פנים. מה שצריך להעריך הוא שעיוות החבית בשדה ראייה זה נשלט בתוך 2%, כלומר ניתן להשתמש בו ישירות להערכת גודל או לוקליזציה של מיקום ללא תיקון תוכנה מורכב. נאמנות גיאומטרית זו חיונית עבור כל יישום בורסקופ תעשייתי שבו נדרש גודל פגם מדויק.
טווח המיקוד הקבוע ב-25 עד 40 מ'מ הוא מאפיין מובנה של מערכות מיקוד קבוע. היתרון שלו טמון בדטרמיניזם - ביטול המנוע, IC הדרייבר ולוגיקת הבקרה הנדרשת לפוקוס אוטומטי מפחית את העלות, דוחס את הגודל, משפר את העמידות בפני זעזועים ומבטל לחלוטין את עיכוב המיקוד. הפשרה היא שעומק השדה הופך למאפיין אופטי קבוע, הוא לא יכול לעבור התאמת מיקוד כדי לפצות על שינויים משמעותיים במרחק העבודה. על המפרטים לוודא אם מרחקי העבודה בתרחישי יישומים טיפוסיים נופלים בטווח זה - אם משימות ההדמיה העיקריות מרוכזות במרחקים קרובים במיוחד מתחת ל-25 מ'מ או מרחקים בינוניים-ארוכים מעבר ל-40 מ'מ, יש לשקול החלפת העדשה כדי להתאים את הפרמטרים הרלוונטיים. עבור מצלמת אנדוסקופ המשמשת לבדיקת צינורות, טווח מיקוד זה בדרך כלל מתיישר היטב עם המרחקים שנתקלים בצינורות.
ביצועים בתאורה נמוכה הם גולת כותרת טכנית נוספת של מודול זה. עיצוב הפיקסלים האופטימלי, בשילוב עם חשיפה אוטומטית ובקרת איזון לבן אוטומטית, מאפשרים לו לשמור על תמונות שמישות בסביבות מוארות גרועות. עבור ציוד שחייב לפעול במחסנים, במפעלים ובמקומות אחרים עם תנאי תאורה בלתי נשלטים, למאפיין זה יש ערך הנדסי מעשי. בין אם נפרס עצמאי כמודול מצלמת HD או משולב במודול אנדוסקופ מיני USB של מצלמה לשימוש בשטח, ביצועים עקביים בתאורה נמוכה מבטיחים פעולה אמינה בסביבות מגוונות.
תמיכה בפרוטוקול UVC היא המאפיין הייחודי ביותר של מודול זה ברמת שילוב המערכת. המהות של פרוטוקול ה-UVC היא הפשטת התקן המצלמה כמשאב מערכת הפעלה סטנדרטית, המאפשר פונקציונליות הכנס-הפעל על פני פלטפורמות מיינסטרים כגון Windows, Linux, Android ו-macOS ללא צורך בפיתוח מנהלי התקן ייעודי. עבור יצרני התקנים, המשמעות היא שניתן להפחית את מחזורי פיתוח התוכנה ב-4 עד 8 שבועות, ואין צורך לשמור על מספר ערכות מנהלי התקנים עבור מערכות הפעלה שונות. עבור חברות המפתחות מוצרים תואמי אנדוסקופ depstech או פתרונות בדיקה מותאמים אישית, סטנדרטיזציה זו מפחיתה באופן דרמטי את מורכבות האינטגרציה.
תמיכה בפרוטוקול OTG מרחיבה עוד יותר את גבולות היישום שלו. חיבור למכשירים ניידים כגון טלפונים דורש רק תמיכה בכבל OTG, מה שמאפשר למודול לשמש ישירות כציוד היקפי חזותי למסופים ניידים. עבור פרויקטים הדורשים פיתוח של ציוד בדיקה נייד או חומרה נלווית לאפליקציות ניידות, מאפיין זה משפר באופן משמעותי את גמישות צורת המוצר. סמארטפון בשילוב עם מודול אנדוסקופ מצלמה מיני הופך לכלי בדיקה נייד רב עוצמה, המתחרה במערכות בורסקופ תעשייתיות ייעודיות למשימות שגרתיות רבות.
תמיכה בפלט בפורמט כפול (MJPEG ו-YUYV) נותנת למתכנני מערכת בחירה בין איכות תמונה ורוחב פס. פורמט MJPEG דוחס באופן עצמאי כל פריים באמצעות JPEG, מפחית את נפח הנתונים ל-10% עד 20% מהגודל המקורי, ומאפשר שידור יציב של 1080P@20-30fps בתוך מגבלת רוחב הפס של 480Mbps של USB 2.0. פורמט YUYV מספק נתוני וידאו גולמיים, שומר על מידע מלא על צבע ובהירות ללא חפצי דחיסה, מה שהופך אותו למתאים כמקור קלט לניתוח אלגוריתמי, אך דורש רוחב פס גבוה יותר של קישור ההעברה. החלטות הבחירה צריכות להתבסס על המטרה הסופית של נתוני התמונה: לניטור ידני או להקלטה בארכיון, יתרונות רוחב הפס של פורמט MJPEG בולטים יותר; למדידה כמותית או הסקת מודל AI, פורמט YUYV הוא בדרך כלל הבחירה האמינה יותר. עבור מצלמת אנדוסקופ המשמשת ביישומים רפואיים או תעשייתיים מדויקים, פלט YUYV עשוי להיות מועדף כדי לשמר את כל הנתונים לניתוח לאחר מכן.

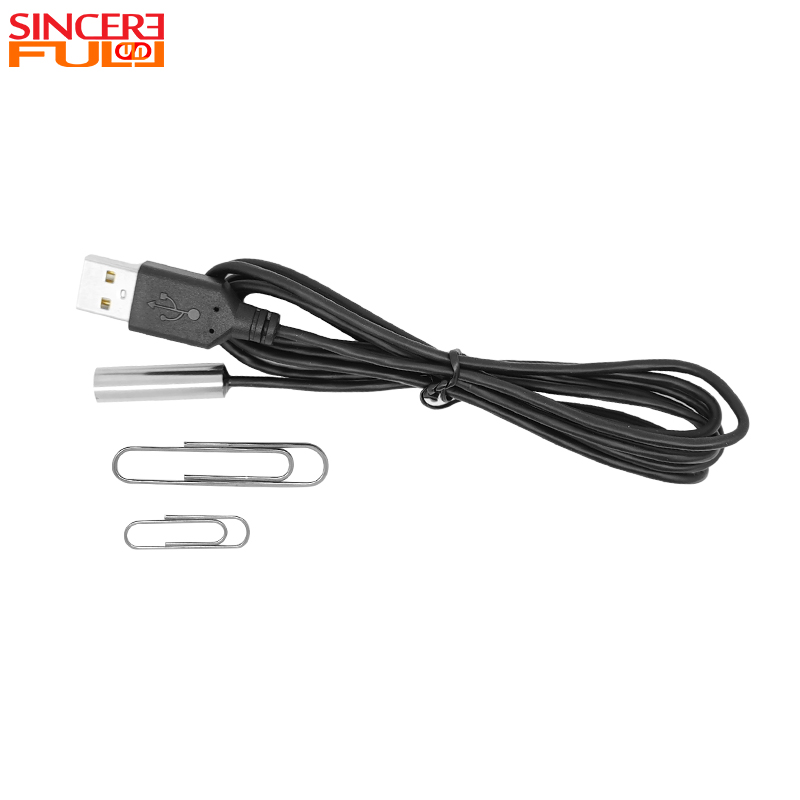

השילוב של בית נירוסטה ודירוג עמיד למים IP67 מהווה את בסיס החומרה הליבה עבור מודול זה להתמודדות עם סביבות קשות. המשמעות הספציפית של רמת ההגנה IP67 היא: אטומה לחלוטין לאבק (רמה 6), ומסוגלת לטבילה רציפה במים בעומק מטר 1 למשך 30 דקות מבלי להשפיע על הפעולה הרגילה. רמת הגנה זו נותנת מענה לאיומים סביבתיים טיפוסיים שנתקלים בפיקוח תעשייתי, בניטור חיצוני ובתרחישים של יישומי מסוף מסחרי - סדנאות מאובקות, צינורות, חשיפת גשם חיצונית והתזת נוזלים נמצאים כולם בכיסוי הגנת IP67. קשיחות זו חיונית עבור כל בורסקופ תעשייתי הנפרס בסביבות ייצור או עבור מצלמת אנדוסקופ המשמשת ביישומי שירות בשטח.
יש להבהיר כי IP67 אינה ערובה הגנה אוניברסלית. גבולות היישום שלו כוללים: לא מתאים לסביבות נוזליות בטמפרטורה גבוהה (מים מעל 80 מעלות צלזיוס עלולים לגרום להזדקנות חומר האיטום); לא מתאים לתרחישי ריסוס מים בלחץ גבוה (IP69K מיועד לשטיפה בלחץ גבוה); לא מומלץ לעבודה מתחת למים לאורך זמן (ביצועים עמידים למים עלולים להתדרדר עם מחזורי החדרה מוגברים). עבור יישומים הכוללים נוזלים קורוזיביים או הדורשים עיקור חוזר, על המפרטים להתייעץ עם ספקים כדי להתאים אישית פתרונות מדרג הגנה גבוה יותר. בעת התאמת מודול אנדוסקופ מיני USB של מצלמה לסביבות רפואיות או עיבוד מזון, יש לשקול היטב מגבלות אלו.
האימוץ של בית פלדה משרת לא רק דרישות איטום, אלא גם מספק הבטחת קשיחות מבנית. במהלך שילוב ושימוש במכשיר, בית המתכת יכול לספוג ביעילות אנרגיית זעזועים מכאניים, ולהגן על רכיבים אופטיים פנימיים ומעגלים מפני נזק. עבור יישומים הדורשים החדרה והסרה תכופים או פוטנציאליים להשפעה מקרית, עיצוב זה יכול להפחית משמעותית את שיעורי הכשל בשטח. בין אם נפרסת כהתקנה קבועה או כמצלמת אנדוסקופ ניידת , אמינות מכנית משפיעה ישירות על עלות הבעלות הכוללת.
בדיקה חזותית מקרוסקופית: בתרחישים הדורשים לכידת פרטים עדינים כגון הערכת תכשיטים או תצפית חלקים מדויקים, רזולוציית 2MP ובקרת עיוות מתחת ל-2% מספיקות לזיהוי מדויק של מיני שריטות, הבדלי צבעים ועיוותים. טווח המיקוד של 25 עד 40 מ'מ בדיוק מתאים מכסה מרחקי בדיקה טיפוסיים של שולחן עבודה, ושדה הראייה של 80° יכול להציג קודם כל את המראה הכללי של עצמים בגודל בינוני בבדיקה. מה שצריך לאמת הוא האם תצורת אור המילוי LED עומדת בדרישות תאורה עבור חומרים שונים (מתכת, אבן חן, פלסטיק). בורסקופ תעשייתי המשמש לבקרת איכות בייצור שותף לאותן דרישות.
התקנים חכמים לצרכן: בשילוב של מוצרי בית חכם, מצלמות ניידות וציוד היקפי לצרכן אלקטרוניקה, ה-Plug-and-Play של פרוטוקול UVC מאפשר חיבור ישיר לשבבי בקרה ראשיים ללא פיתוח דרייברים מורכב. תמיכה בפרוטוקול OTG מאפשרת חיבור ישיר למכשירים ניידים כגון טלפונים, ומרחיבה את אפשרויות צורת המוצר. איטום IP67 מספק שולי בטיחות עבור תרחישים שעלולים לגעת בנוזלים (כגון ניטור מטבח או ציוד אמבטיה). עבור צרכנים המכירים מותגים כמו אנדוסקופ depstech , רמה זו של הגנה על הסביבה הפכה למאפיין צפוי.
פיתוח חומרה בקוד פתוח: בפרויקטים של יצרנים ובאימות אב-טיפוס מהיר, התאמת הפרמטרים של המודול הופכת אותו לבחירה אידיאלית. מפתחים יכולים לשלוח פקודות שליטה באמצעות ממשק USB כדי להתאים פרמטרים כגון בהירות, ניגודיות ורוויה כדי להתאים לדרישות יישום שונות. ממשק UVC הסטנדרטי מאפשר אינטגרציה חלקה עם פלטפורמות קוד פתוח מיינסטרים כגון Arduino, Raspberry Pi ו- Jetson Nano, ומקצר משמעותית את מחזור ההטמעה מרעיון לאב טיפוס. מודול אנדוסקופ מיני USB למצלמה בשילוב עם Raspberry Pi יוצר מערכת בדיקה חזקה וגמישה בעלות מינימלית.
מסופים חזותיים מסחריים: במסופי שירות עצמי, ציוד ועידות וידאו ותצוגות מסחריות הדורשים תצוגה מקדימה יציבה בזמן אמת, קצב הפריימים של 20 עד 30 פריימים לשנייה מבטיח תפריט חלק ללא גמגום. תפיסת רוחב הפס הנמוך של פורמט MJPEG מאפשרת וידאו רב-ערוצי במקביל, והגנת IP67 מספקת הבטחת אמינות סביבתית לציוד קצה הנפרס בחוץ. בין אם משולב בפתרון HD Camera Module מותאם אישית או בשימוש כרכיב עצמאי, ביצועים עקביים בתנאים משתנים חיוניים ליישומים מסחריים.
יישומי אנדוסקופ מיוחדים: עבור כלי בדיקה ייעודיים, ניתן להגדיר את המודול כמצלמת אנדוסקופ בעלת ביצועים גבוהים עבור יישומים החל מאבחון רכב ועד בדיקת מבנים. כאשר הוא מובנה בתוך בנוי ייעודי בורסקופ תעשייתי , השילוב של רזולוציית HD, UVC plug-and-play ועמידות IP67 יוצר מכשיר בדיקה ברמה מקצועית. עבור משתמשים המכירים מותגי צריכה כמו אנדוסקופ depstech , המעבר לכלים ברמה תעשייתית המבוססים על אותה טכנולוגיה בסיסית הוא חלק, ומציע עמידות ואיכות תמונה משופרים תוך שמירה על פעולה אינטואיטיבית.
בהתבסס על הניתוח לעיל, נתיב ההחלטה המומלץ לבחירה הוא כדלקמן:
ראשית, אפיון משימות הדמיה. הגדירו בבירור אם יישום הליבה הוא תצפית איכותית או מדידה כמותית. עבור משימות איכותיות כגון הערכת תכשיטים או זיהוי פגמים, הרזולוציה הקיימת ובקרת העיוות מספיקות; אם מעורבים מדידת מימד או לוקליזציה של מיקום, יש להציג אלגוריתמי כיול, ויש לאמת את אי הוודאות המדידה של התאמת ממדי פיקסל לאובייקט באמצעות בדיקה בפועל. עבור מדויק בורסקופ תעשייתי , שלב אימות זה הוא קריטי.
שנית, אימות מרחק עבודה. מדוד את התפלגות מרחק העבודה בתרחישי יישומים טיפוסיים כדי לוודא אם הוא נופל בטווח של 25 עד 40 מ'מ. עבור יישומים מחוץ לטווח זה, הערך את היתכנות והשפעת העלות של החלפת עדשות. בעת תכנון מודול אנדוסקופ מיני USB למצלמה מותאמת אישית , הדבר עשוי לכלול בחירת אופטיקה חלופית שתתאים למקרה השימוש הספציפי.
שלישית, הערכת הסתגלות סביבתית. נתח סיכוני מגע של אבק, לחות ונוזל בסביבת היעד כדי לוודא אם רמת ההגנה IP67 מספיקה. עבור תרחישים שעשויים לכלול שמן או כימיקלים, בקש נתוני עמידות בפני קורוזיה עבור חומר הנירוסטה. המשמשת מצלמת אנדוסקופ לתיקון רכב מתמודדת עם אתגרים סביבתיים שונים מאלה המשמשת בסימולציה רפואית, והבדלים אלה צריכים להנחות את החלטות המפרט.
רביעית, בדיקת תאימות לפלטפורמה. אמת את תאימות פרוטוקול UVC ל-plug-and-play במכשירי מארח היעד, ובדוק את יציבות הפענוח ותחזוקת קצב הפריימים של פורמטים כפולים MJPEG ו-YUYV במערכות הפעלה שונות. עבור משתמשים המשתלבים עם פלטפורמות כמו תוכנת אנדוסקופ depstech או יישומים ניידים מותאמים אישית, בדיקות תאימות מקיפות מונעות בעיות בשטח.
חמישית, אימות מצב תאורה. בדוק ביצועי הדמיה בתאורה נמוכה בסביבות עבודה מדומות, תוך הערכת מהירות התגובה והדיוק של אלגוריתמים של חשיפה אוטומטית ואיזון לבן אוטומטי. עבור סביבות חשוכות קיצוניות, שקול פתרונות אור מילוי חיצוניים. בורסקופ תעשייתי המשמש לבדיקת צינור עשוי לדרוש תאורה נוספת מעבר למה שהמודול הבסיסי מספק.
הבחירה במודול מצלמת 2MP HD UVC היא בעצם תהליך של תרגום הדרגתי של אילוצי יישום ספציפיים ביותר למפרטים טכניים הניתנים לאימות. הערך שלו אינו טמון בפרמטרים בודדים של מוביל, אלא במציאת פתרון השילוב עם ההתאמה הגבוהה ביותר לתרחיש היעד בתוך מגבלות מרובות כולל רזולוציה, גודל פיקסל, שדה ראייה, טווח מיקוד, פרוטוקול ממשק ורמת הגנה. בחירה מוצלחת נובעת מתשובות ברורות לשאלות בסיסיות לגבי יישום היעד: 'כמה עדינים הפרטים?', 'מהו מרחק העבודה?', 'כמה קשה הסביבה?', 'מהי הפלטפורמה המארחת?'.
כאשר התשובות הללו משיגות התאמה מהותית למפרטים הטכניים, החלטת הבחירה מתעלה על השוואת מפרטים פסיבית, מעלה לפרקטיקה המקצועית של הגדרה אקטיבית של פתרונות מערכת - בין אם למצלמה קומפקטית מודול אנדוסקופ מיני USB , ייעודית , אנדוסקופ מצלמת אנדוסקופ ידידותי לצרכן, מכשיר תואם מצלמה מדויקת מסוג depstech , או מכשיר קשוח מסוג קשוח borescope , תעשייתי HD . יישומים. בכל אחד מהמקרים, הטכנולוגיה הבסיסית נשארת זהה, אך התצורה והשילוב הספציפיים לאפליקציה קובעים את ההצלחה הסופית בפתרון הבעיה האמיתית של המשתמש. מודול ה-UVC המבוסס על GC2755, עם השילוב המאוזן שלו של ביצועים, סטנדרטיזציה וחוסן סביבתי, מספק בסיס רב-תכליתי שעליו ניתן לבנות אינספור פתרונות כאלה.
