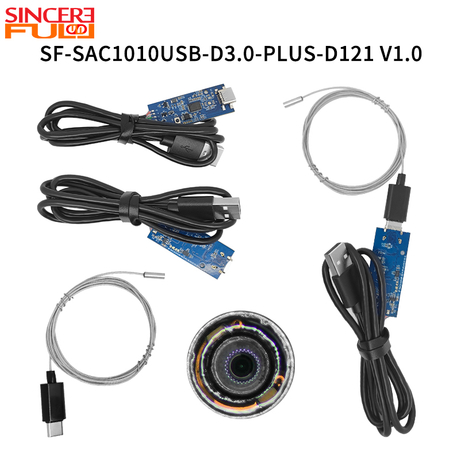

המלצות לבחירת מודול מצלמה OV9734 אנדוסקופ

המלצות לבחירת מודול מצלמה OV9734 אנדוסקופ

I. מדריך פרשנות והתאמה של פרמטרי ליבה

1. הערכת מערכת אופטית

שדה ראייה: עיצוב בזווית רחבה במיוחד של 110° מתאים ליישומים הדורשים התבוננות מקיפה, כגון בדיקות לפרוסקופיות וסריקת זירה מלאה של פנים הצינור

ביצועי פוקוס: טווח מיקוד רציף של 10-100 מ'מ מכסה צרכי בדיקה מטווח קרוב ותצפית בטווח בינוני, אידיאלי עבור סביבות עם מרחקי עבודה משתנים

איכות אופטית: צמצם F4.0 בשילוב עם בקרת עיוות <20% מבטיח כניסת אור מספקת תוך מתן שכפול תמונה מדויק ביותר

2. ניתוח מאפייני חיישן

תכונות הליבה של חיישן OV9734:

פורמט אופטי בגודל 1/4 אינץ'

תומך בפלט של 720p/30fps או 1080p/15fps

עיצוב בצריכת חשמל נמוכה אידיאלי עבור מכשירים ניידים

מעבד אותות תמונה משולב

II. ניתוח תרחישי יישומים

יישומים ראשיים:

ציוד אבחון רפואי

מערכות סיוע כירורגיות זעיר פולשניות

מכשירים לבדיקת שיניים

אנדוסקופים אף אוזן גרון

מתאים ליישומים רפואיים הדורשים ביצועים מתונים בזמן אמת ושדה ראייה רחב זווית

מערכות בדיקה תעשייתיות

בדיקת פנים של צינור (קוטר >20 מ'מ)

בדיקת הדמיה פנימית של רכיבים מכניים

ניטור איכות מקוון בייצור

מתאים לדרישות בדיקה עם מרחקי עבודה בין 5-80 מ'מ

תרחישי יישומים משניים:

ציוד הדגמה חינוכי ומחקרי

כלי בדיקת תחזוקת רכב

ניטור אבטחה הדורש זוויות מיוחדות

III. שיקולי בחירה טכניים

גורמי הערכה מרכזיים:

דרישות רזולוציה:

אם יש צורך ברזולוציות העולה על 1080p, יש לבחור פתרונות חיישנים חלופיים

720p/30fps עונה על רוב צרכי התצפית בזמן אמת

אילוצי גודל מכניים:

קוטר הקצה הקדמי: 4.50±0.15 מ'מ; יש לאמת את שטח ההתקנה

ממשק הברגה M2.6×0.25; נדרש מנגנון חיבור תואם

תאימות ממשק חשמלי:

טווח אספקת חשמל: 3.8-5.5V; יש לוודא תאימות של מערכת החשמל

ממשקים כוללים DMI ו-DP; להעריך תאימות עם שבב בקר מארח

שילוב מערכת תאורה:

דרייבר LED מובנה 3.3V, מתאים למערכות תאורה משולבות

שקול פיזור חום וניהול חשמל

IV. תרחישים לא ישימים

לא מומלץ לתרחישים הדורשים:

רזולוציה גבוהה במיוחד: דורש הדמיה ברזולוציה של 4K ומעלה

אילוצי גודל קיצוניים: קוטר שטח התקנה < 4.3 מ'מ

לכידת תנועה במהירות גבוהה: דורש קצבי פריימים העולה על 60fps

יישומי מדידה מקצועיים: דורש בקרת עיוות מתחת ל-1%

תצפית לטווח ארוך: מרחק עבודה העולה על 100 מ'מ

V. המלצות אינטגרציה

נקודות מפתח לשילוב חומרה:

עיצוב מבני: שמור מרווח תרמי מספיק; הימנע מלחץ מכני על רכיבי העדשה

עיצוב כוח: ודא אדוות אספקת החשמל <100mV; ממליץ להוסיף מעגלי סינון

שלמות האות: אורך כבל האות DMI/DP לא יעלה על 30 ס'מ

דרישות איטום: אם יש צורך באיטום, שלבו פתרונות איטום במהלך תכנון הדיור

המלצות להתאמת תוכנה:

תמיכה במנהלי התקנים: ודא שהפלטפורמה המארחת תומכת במנהלי התקנים של OV9734

עיבוד תמונה: יישם אופטימיזציה של תיקון עיוותים על בסיס תמונות פלט

בקרת חשיפה: הטמע אלגוריתמי חשיפה אוטומטית כדי להתאים לתנאי תאורה משתנים

VI. המלצות לפתרון חלופי

אם מודול זה אינו עומד במלוא הדרישות, שקול:

רזולוציה גבוהה יותר: סדרת OV9782 (2MP).

גודל קטן יותר: מיקרו מודול בקוטר 1.8 מ'מ

עיוות נמוך יותר: מודול עדשה אופטית מותאמת אישית

דרישות איטום: מודולי אנדוסקופ תעשייתיים בדירוג IP67

VII. המלצות רכש ואימות

בדיקות לדוגמה: רכשו דוגמאות לבדיקות תרחישים בעולם האמיתי

פריטי אימות מפתח:

בהירות תמונה במרחקי עבודה בפועל

ביצועי הדמיה בתנאי תאורה משתנים

יציבות תפעולית לטווח ארוך

תאימות אינטגרציה עם מערכות קיימות

לפני רכש בכמות גדולה: אשר את זמני אספקה ​​ויכולות תמיכה טכנית

לסיכום:

מודול זה מתאים ליישומי בדיקה אנדוסקופית ברזולוציה בינונית, זווית רחבה ובטווח בינוני עד קרוב, ומציע ביצועי עלות טובים באבחון רפואי ובבדיקה תעשייתית. בעת הבחירה, תעדוף את הערכת מרחק העבודה בפועל, דרישות הרזולוציה ותנאי הרכבה מכניים. מומלץ לבצע בדיקות לדוגמה כדי לאמת ביצועים בסביבות יישומים בפועל.
