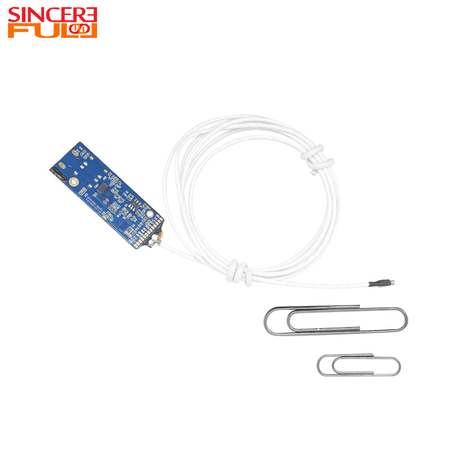

Dans les domaines de l'exploration archéologique, de l'inspection électrique, de la maintenance mécanique, de la détection de pipelines et des examens médicaux ORL/dentaires, les systèmes d'imagerie doivent souvent capturer des images claires, à faible distorsion et enregistrables en temps réel dans des canaux de moins de 4 mm de diamètre. Les sondes d'endoscope conventionnelles sont soit trop épaisses pour entrer, soit n'ont pas une qualité d'image suffisante pour résoudre les détails les plus fins. Pour relever ce défi, le module d'endoscope USB de 3,9 mm basé sur le capteur OV9734 , doté d' une résolution 720P , , d'une mise au point macro de 10 à 100 mm , , d'un champ de vision multi-axes de 95°×85°×43,5° et d'une protection étanche IP67 , offre une option hautes performances, facile à déployer et rentable. Cet article fournit un cadre de sélection clair à partir de cinq dimensions (taille physique, performances optiques, protocole d'interface, adaptabilité environnementale et applications industrielles typiques) tout en incorporant des termes clés tels que module de caméra endoscopique, module de caméra 720P, caméra endoscopique usb2.0, module de caméra UVC, capteur OV9734, module de caméra grand angle, endoscope séparé et étanchéité IP67 pour vous aider à répondre précisément aux besoins d'inspection des espaces confinés.
Première étape : mesurez le diamètre intérieur minimum et le rayon de courbure du canal cible.
Le diamètre de la sonde est de 3,9 mm avec une coque en acier et une étanchéité IP67, représentant un module de caméra d'endoscope typique . L'importance technique :
Accès facile aux canaux d'un diamètre intérieur ≥ 4,0 mm, tels que les tuyaux industriels DN50+, les intérieurs d'armoires haute tension, les crevasses des reliques culturelles et les conduits auditifs humains/poches parodontales.
La coque en acier offre une résistance à l'écrasement et aux rayures, adaptée aux sites archéologiques, aux salles électriques et aux ateliers mécaniques.
Le câble standard de 1,5 mètre (plus long personnalisable) équilibre la portée profonde de la cavité avec la flexibilité opérationnelle.
Lors de la sélection, vérifiez : Le diamètre intérieur minimum est-il ≥4,0 mm ? Pour les courbures prononcées à 90°, évaluez la longueur de la section rigide de la sonde (généralement 5 à 8 mm) et le rayon de courbure du câble. Le module est intégré (non séparé) ; pour des extrémités avant ultra-légères, consultez les options personnalisées d'endoscope séparé .
Deuxième étape : Confirmez la distance de travail, la couverture du champ et la tolérance à la distorsion.
Ce module intègre le capteur OV9734 , produisant 720P jusqu'à 30 ips, ce qui en fait un module de caméra 720P . Le système optique comprend une de 10 à 100 mm , combinée à une distance focale mise au point macro dédiée de 1,08 mm , une ouverture F4.0 et un 95°×85°×43,5° (caractéristique d'un champ de vision multi-axes de module de caméra grand angle ), avec une distorsion TV < -10 %. Valeur fondamentale :
La plage de mise au point de 10 à 100 mm couvre précisément les besoins d'inspection de très près (10 mm) à moyenne distance (100 mm) : lors des contrôles dentaires, elle peut observer des microfissures dentaires près de la surface ; lors de l'inspection des pipelines, il peut examiner la corrosion entre 50 et 80 mm.
Le champ horizontal de 95° réduit le mouvement de la sonde, le champ vertical de 85° capture la profondeur de la cavité et la diagonale de 43,5° minimise encore davantage les angles morts.
Une distorsion < -10 % (baril) est acceptable dans les conceptions d'endoscopes grand angle, élargissant la vision périphérique ; pour une mesure de précision, une correction logicielle peut être appliquée.
En tant que pratique module de caméra grand angle , ce module est idéal pour les scénarios nécessitant « champ large + mise au point rapprochée ». Lors de la sélection, vérifiez : la couverture de champ à une distance de travail typique répond-elle à vos besoins ? Une distorsion de -10 % affecte-t-elle le jugement de taille ? (Test avec une cible d'étalonnage.)
Troisième étape : évaluer la plate-forme hôte et l'efficacité du déploiement.
Ce module utilise une interface Micro USB 5P, intègre le protocole standard du module de caméra UVC et est plug-and-play sans installation de pilote. En tant que caméra endoscopique USB2.0 , ses principaux avantages :
Compatibilité multiplateforme : automatiquement reconnu par Windows, Linux, Android (avec OTG), etc., permettant une connexion rapide aux ordinateurs portables ou tablettes dans les sites archéologiques, les centrales électriques ou les cliniques.
Aucun développement de pilote : les intégrateurs de systèmes peuvent utiliser des API standard, raccourcissant ainsi les cycles de développement.
Le câble de 1,5 mètre (personnalisable) augmente la distance opérationnelle pour différents postes de travail.
Lors de la sélection, confirmez : L'hôte cible prend-il en charge UVC (la plupart le font) ? Pour la transmission longue distance (> 5 m), envisagez des rallonges USB ou des câbles personnalisés avec amplificateurs de signal.
Quatrième étape : évaluer les risques de liquides, de poussières et d'impact mécanique.
Ce module est doté d'un indice d'étanchéité IP67 et d'une coque en acier, ce qui le rend entièrement étanche à la poussière et capable d'une immersion dans l'eau à 1 m pendant 30 minutes. Valeur technique :
Convient aux canalisations humides, à la désinfection médicale, à l'archéologie extérieure, etc.
La coque en acier résiste à la flexion et aux chutes, idéale pour les inspections électriques et la maintenance mécanique.
L'étanchéité empêche la formation de buée sur les optiques internes due à l'humidité.
Remarque : IP67 ne convient pas aux liquides à haute température (>50°C) ou aux jets d'eau à haute pression ; la désinfection médicale nécessite une compatibilité avec l'alcool ou le glutaraldéhyde. Pour les environnements secs, une version non étanche peut être disponible.
Application industrielle |
Configuration et conseils recommandés |
Justification de la sélection |
|---|---|---|
Exploration archéologique (vérifications murales dans les crevasses des tombes) |
Sonde 3,9 mm + câble long + lumière externe |
3,9 mm passe à travers les interstices des reliques ; Le grand angle réduit les mouvements ; Protection IP67 contre la poussière et l'humidité |
Contrôle puissance (oxydation des contacts dans les armoires HT) |
Isolation coque en acier + lumière LED |
720P montre clairement une oxydation ; La mise au point de 10 à 100 mm s'adapte à différentes profondeurs ; UVC directement sur la tablette |
Entretien mécanique (usure des engrenages/roulements) |
Câble standard de 1,5 m + support magnétique |
Le grand angle de 95° couvre plusieurs dents ; à 30 ips ; Numérisation fluide IP67 résiste à l'huile |
Inspection de canalisation (DN50+ soudure/blocage) |
Câble long + centralisateur |
3,9 mm s'adapte aux coudes de 4 mm ; une faible distorsion facilite l'évaluation des soudures |
Traitement dentaire (micro-fissures/plaque molaire) |
Gaine jetable + LED dimmable |
Une mise au point rapprochée de 10 mm révèle les détails des dents ; 720P rencontre l'enregistrement de diagnostic |
Examen ORL (dôme du conduit auditif/tympan) |
Boîtier de qualité médicale + LED sans ombre |
Le grand angle de 95° montre entièrement le conduit auditif ; La LED empêche l'éblouissement ; UVC direct à surveiller |
La valeur fondamentale du module d'endoscope USB OV9734 de 3,9 mm réside dans l'intégration de la clarté d'un module de caméra 720P , de la large couverture d'un module de caméra grand angle , de la commodité plug-and-play d'un module de caméra UVC et de la robustesse d' une coque en acier étanche IP67 , fournissant un outil de vision rentable et facile à déployer pour les inspections en espace confiné dans les domaines de l'archéologie, de l'énergie, des machines, des pipelines, de la dentisterie et ORL. Lors de la sélection, priorisez trois questions :
Quelle est l’étroitesse de l’espace ? Si le diamètre intérieur est ≥4,0 mm, la sonde de 3,9 mm s'adapte ; s'il est plus petit, envisagez des diamètres plus fins (séries 2,8 mm, 1,5 mm).
Une imperméabilisation est-elle nécessaire ? Pour les environnements humides ou en contact avec des liquides, l'étanchéité IP67 est obligatoire ; pour les scènes sèches, non étanche peut réduire les coûts.
Quelle est la distance de travail ? 10 à 100 mm couvrent la plupart des inspections macro ; pour des distances plus longues (> 100 mm), envisagez des options à focale variable ou de remplacement de lentille.
En tant que fabricant avec plus de 30 ans d'expérience en imagerie optique, SincereFirst fournit non seulement des modules de caméra pour endoscope standard , mais personnalise également la longueur des câbles, le nombre de LED et les matériaux du boîtier en fonction de votre scénario d'inspection. Nous vous recommandons d'obtenir des échantillons techniques avant la production en série et d'effectuer des tests d'accessibilité, de clarté d'image et de compatibilité UVC sur des tuyaux, des équipements ou des modèles anatomiques réels pour garantir que votre sélection est à la fois scientifiquement fondée et tournée vers l'avenir.
