La endoscopia médica ha transformado la atención médica moderna al permitir diagnósticos y cirugías mínimamente invasivos. Un elemento central de esta innovación es la cámara endoscópica, un pequeño dispositivo de imágenes que captura imágenes en tiempo real dentro del cuerpo humano. El tamaño de la cámara endoscópica juega un papel fundamental a la hora de determinar la eficacia, seguridad y comodidad de los procedimientos médicos.

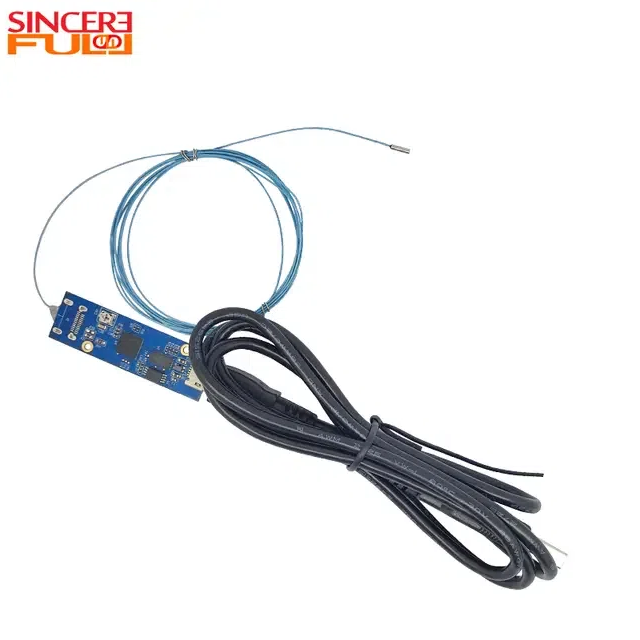

un medico La cámara endoscópica es un dispositivo de imágenes altamente miniaturizado que forma el componente visual crítico de un endoscopio. Integrado directamente en la punta del endoscopio, este sistema de cámara compacto combina sensores de imágenes avanzados con óptica e iluminación de precisión para capturar imágenes y videos de alta resolución de los órganos y tejidos internos del cuerpo. Las imágenes en tiempo real proporcionadas por estas cámaras permiten a los médicos realizar diagnósticos precisos, guiar instrumentos quirúrgicos y monitorear procedimientos con mayor claridad.
Las cámaras endoscópicas médicas modernas utilizan predominantemente sensores CMOS (semiconductores de óxido metálico complementario). Estos sensores se destacan por su tamaño compacto, bajo consumo de energía y la capacidad de ofrecer una excelente calidad de imagen con un ruido mínimo, lo que los hace ideales para los espacios reducidos que se encuentran durante los exámenes endoscópicos. En comparación con la tecnología CCD (dispositivo de carga acoplada) más antigua, los sensores CMOS ofrecen una mayor flexibilidad de integración y un procesamiento de imágenes más rápido, lo que admite la transmisión de video en tiempo real, esencial para uso médico.
Para iluminar cavidades internas oscuras donde la luz natural no puede llegar, estas cámaras se combinan con fuentes de luz integradas de fibra óptica o LED (diodo emisor de luz). Este sistema de iluminación proporciona luz brillante y enfocada sin generar calor que pueda dañar los tejidos delicados. El conjunto de lentes miniaturizado de la cámara está meticulosamente diseñado para ofrecer un amplio campo de visión y una alta profundidad de campo, lo que permite una visualización completa incluso dentro de los estrechos límites del cuerpo humano.
Juntas, estas tecnologías garantizan que las cámaras endoscópicas médicas proporcionen imágenes nítidas y detalladas, esenciales para procedimientos mínimamente invasivos eficaces.
El tamaño de las cámaras endoscópicas médicas suele oscilar entre aproximadamente 1 milímetro (mm) y 10 mm de diámetro, según la aplicación y el diseño del endoscopio.
Gastroscopios y colonoscopios:
las cámaras para endoscopios gastrointestinales generalmente varían entre 5 mm y 10 mm de diámetro, equilibrando la calidad de la imagen con la necesidad de una inserción flexible a través del tracto digestivo.
Broncoscopios:
utilizados para el examen de los pulmones y las vías respiratorias, los broncoscopios suelen utilizar cámaras de un tamaño de entre 4 y 6 mm, lo que permite la navegación a través de conductos respiratorios más estrechos.
Ureteroscopios y cistoscopios:
estos endoscopios urológicos cuentan con cámaras de aproximadamente 3 a 5 mm de diámetro para inspeccionar el tracto urinario y la vejiga y minimizar las molestias del paciente.
Endoscopios ORL (oído, nariz y garganta):
para áreas delicadas como el canal auditivo y los conductos nasales, las cámaras pueden ser tan pequeñas como de 1 a 3 mm, lo que facilita una inspección detallada sin traumatismos.
Endoscopios de cápsula:
uno de los dispositivos miniaturizados más avanzados, los endoscopios de cápsula albergan cámaras de menos de 1 mm de ancho dentro de cápsulas tragables, lo que permite obtener imágenes no invasivas del intestino delgado.
La tendencia actual en la tecnología médica enfatiza la miniaturización, con cámaras más nuevas que se vuelven más pequeñas pero más potentes para admitir procedimientos pediátricos y microinvasivos.
El tamaño de la cámara utilizada en un endoscopio médico está influenciado por varios factores críticos, cada uno de los cuales equilibra la necesidad de imágenes detalladas con consideraciones prácticas de seguridad del paciente y efectividad del procedimiento.
Tipo de procedimiento médico y profundidad de inserción:
diferentes procedimientos médicos requieren endoscopios para recorrer distintas vías anatómicas, algunas de las cuales son extremadamente estrechas o delicadas. Por ejemplo, los procedimientos que afectan a órganos internos profundos o tejidos sensibles, como las cirugías pediátricas o la neuroendoscopia, exigen cámaras lo más pequeñas posibles. Las cámaras más pequeñas minimizan el trauma tisular y la incomodidad del paciente, lo que permite una inserción y maniobras más seguras a través de estructuras anatómicas estrechas o complejas. Por el contrario, los procedimientos en cavidades más grandes, como el estómago o el colon, pueden admitir cámaras un poco más grandes, lo que ofrece una resolución de imagen más alta y al mismo tiempo mantiene la seguridad del paciente.
Requisitos de resolución de imágenes:
la demanda de imágenes detalladas y de alta calidad es cada vez mayor, ya que los cirujanos y médicos dependen de imágenes claras para diagnósticos precisos e intervenciones precisas. Una resolución de imagen más alta normalmente requiere sensores de imagen más grandes o sistemas ópticos más sofisticados, que pueden aumentar el tamaño físico de la cámara. Sin embargo, los avances continuos en la tecnología de sensores, especialmente en los sensores CMOS, han mitigado esta desventaja, permitiendo a los fabricantes lograr una resolución excelente dentro de módulos de cámara cada vez más compactos.
Tecnología de sensores:
la elección entre tipos de sensores afecta significativamente el tamaño de la cámara. Los sensores tradicionales , si bien históricamente han sido apreciados por su calidad de imagen, son más voluminosos y consumen más energía. CCD (dispositivos de carga acoplada) Los modernos sensores CMOS (Semiconductor de óxido metálico complementario) permiten cámaras mucho más pequeñas y energéticamente eficientes sin sacrificar la claridad de la imagen. Su escalabilidad y flexibilidad de integración se han convertido en el estándar de la industria, impulsando la miniaturización de las cámaras endoscópicas médicas.
Iluminación integrada:
la iluminación es vital para visualizar las cavidades internas oscuras del cuerpo. Las cámaras endoscópicas suelen incorporar iluminación LED (diodo emisor de luz) o fibra óptica cerca del sensor de la cámara. Integrar sistemas de iluminación eficaces sin aumentar significativamente el diámetro de la cámara es un desafío que influye en el tamaño total. Las innovaciones en fuentes de luz miniaturizadas y de bajo calor garantizan una iluminación adecuada manteniendo al mismo tiempo un factor de forma de cámara compacta.
Los avances tecnológicos han permitido reducciones significativas en el tamaño de las cámaras endoscópicas, mejorando su utilidad en los procedimientos médicos modernos:
Diseño de lente microóptica:
Las microlentes de alta precisión diseñadas a nivel microscópico permiten que las cámaras compactas mantengan un amplio campo de visión y una profundidad de campo sustancial. Estos diseños ópticos garantizan que incluso las cámaras más pequeñas proporcionen imágenes completas y nítidas de los tejidos internos, esenciales para un diagnóstico eficaz.
Integración a nivel de chip:
las cámaras endoscópicas modernas se benefician de la integración de múltiples funcionalidades, como el sensor de imagen, los circuitos de procesamiento de señales y el control de iluminación, en un solo chip. Este enfoque de sistema en chip (SoC) o sistema en paquete (SiP) reduce drásticamente el espacio necesario para componentes separados, minimizando el consumo de energía y mejorando la confiabilidad.
Embalaje de alta densidad:
las tecnologías de embalaje avanzadas apilan los componentes verticalmente en un espacio reducido, lo que permite que circuitos complejos y elementos ópticos encajen en volúmenes notablemente pequeños. Este enfoque respalda la producción de endoscopios ultrafinos y flexibles que pueden navegar por vías anatómicas estrechas con una mínima molestia para el paciente.
Estas innovaciones contribuyen colectivamente al desarrollo de endoscopios ultrafinos adecuados para aplicaciones altamente sensibles como cirugía pediátrica, neuroendoscopia e intervenciones mínimamente invasivas.
El tamaño de la cámara endoscópica tiene profundas implicaciones para la experiencia del paciente, los resultados quirúrgicos y la evolución de la cirugía mínimamente invasiva (MIS):
Comodidad y seguridad del paciente:
cámaras más pequeñas permiten diseñar endoscopios más delgados, lo que reduce significativamente el dolor, la incomodidad y el riesgo de daño tisular durante la inserción. Esto es especialmente importante cuando se accede a regiones anatómicas sensibles o estrechas, como el canal auditivo, las fosas nasales o pacientes pediátricos, donde incluso un traumatismo menor puede tener consecuencias graves.
Precisión y flexibilidad quirúrgicas:
las cámaras compactas mejoran la capacidad de los cirujanos para maniobrar los endoscopios a través de áreas complejas y de difícil acceso. La flexibilidad mejorada permite una mejor visualización de lesiones, tumores u obstrucciones, lo que facilita intervenciones precisas con un daño colateral reducido a los tejidos circundantes.
Avance de la cirugía mínimamente invasiva (MIS):
a medida que las cámaras endoscópicas continúan reduciéndose, impulsan el progreso de la MIS al permitir procedimientos a través de incisiones más pequeñas o aberturas naturales del cuerpo. Esto da como resultado menos trauma quirúrgico, menor pérdida de sangre, estadías hospitalarias más cortas, tiempos de recuperación más rápidos y menos complicaciones. Por tanto, la miniaturización de las cámaras es un factor clave para las técnicas quirúrgicas de próxima generación, que mejoran tanto los resultados clínicos como la calidad de vida del paciente.
El tamaño de la cámara de un endoscopio médico es un factor crucial que influye en la eficacia, la seguridad y la experiencia del paciente en los procedimientos endoscópicos. Los avances en la tecnología CMOS, la microóptica y el empaquetado continúan superando los límites de la miniaturización, permitiendo cámaras más pequeñas y potentes que admiten una amplia gama de aplicaciones quirúrgicas y de diagnóstico.
A medida que la tecnología evoluciona, los dispositivos ultrapequeños y de alta resolución Las cámaras endoscópicas seguirán mejorando la medicina mínimamente invasiva, ayudando a los proveedores de atención médica a brindar una mejor atención con mayor precisión y menos molestias al paciente.
