¿Qué es un sistema de cámara endoscópica médica?

Introducción
Cuando un médico necesita ver el interior del cuerpo de un paciente sin una incisión grande, utiliza un endoscopio. En el corazón de ese endoscopio hay un sistema de cámara. Un sistema de cámara endoscópica médica es una solución completa de imágenes para procedimientos quirúrgicos y de diagnóstico. Combina una cámara en miniatura, una fuente de luz, un procesador y una pantalla para brindar a los médicos una visión clara de los órganos internos. En Sincere, llevamos más de 30 años fabricando módulos de cámara, incluidos módulos de grado médico para estos sistemas críticos. Este artículo explica qué es un sistema de cámara endoscópica médica, cómo funciona y en qué se diferencia de las cámaras de inspección industriales.

¿Qué es un sistema de cámara endoscópica médica?
Un sistema de cámara endoscópica médica es un sistema de imágenes especializado que se utiliza en procedimientos mínimamente invasivos. Normalmente consta de:

• Un endoscopio (un tubo flexible o rígido con una cámara en la punta)

• Una unidad de control de cámara (procesador)

• una fuente de luz

• Un monitor de visualización

• A menudo, un sistema de grabación

La cámara en la punta es un módulo de cámara de endoscopio médico , un conjunto de imágenes ultraminiatura que captura video dentro del cuerpo. Este módulo es el componente más crítico, ya que determina la calidad de la imagen, la confiabilidad y los tipos de procedimientos posibles.

Componentes clave

1. El módulo de la cámara del endoscopio
El módulo de la cámara se encuentra en la punta. Contiene:

• Un sensor de cámara con módulo cmos (CMOS de alta sensibilidad)

• Una lente en miniatura

• Iluminación incorporada o remota (LED o fibra óptica)

• Una carcasa flexible o rígida.

El módulo de una cámara de endoscopio médico debe ser extremadamente pequeño (a menudo de 2 mm a 10 mm de diámetro) y aun así ofrecer imágenes de alta calidad. Para procedimientos especializados, una mini cámara endoscopio puede ser tan pequeña como de 1 mm a 2 mm.

2. La fuente de luz
Dado que el interior del cuerpo es oscuro, la iluminación es esencial. La mayoría de los sistemas utilizan:

• Fuentes de luz LED: compactas, duraderas y de funcionamiento frío

• Xenón o halógeno: mayor brillo para cirugía

• Guías de luz de fibra óptica: entregan luz desde una fuente externa

3. La Unidad de control de la cámara (CCU)
La CCU procesa la señal de video del módulo de la cámara y maneja:

• Procesamiento de imágenes (corrección de color, reducción de ruido)

• Formateo de salida de vídeo

• Controles de usuario (equilibrio de blancos, brillo)

Las CCU modernas emiten vídeo HD o 4K para monitores de alta resolución.

4. La pantalla
Los monitores de alta calidad son esenciales para un diagnóstico preciso y precisión quirúrgica. Las pantallas quirúrgicas necesitan alta resolución, color preciso y baja latencia.

5. Sistema de documentación
Muchos sistemas incluyen capacidades de registro para documentación, enseñanza y registros legales.

Cómo funciona

1. Inserción: el médico inserta el endoscopio en el cuerpo a través de una abertura natural o una pequeña incisión.

2. Iluminación: La luz viaja a través de fibra óptica o LED para iluminar la zona.

3. Captura de imagen: el sensor de la cámara del módulo CMOS captura la luz reflejada.

4. Transmisión de señal: el vídeo viaja a través del cable hasta la CCU.

5. Procesamiento: La CCU ajusta el color, el contraste y la nitidez.

6. Visualización: La imagen procesada aparece en el monitor en tiempo real.

7. Documentación: Se pueden capturar y almacenar imágenes o vídeos.

Cámaras endoscópicas médicas versus industriales

Un módulo de cámara de endoscopio industrial está diseñado para ofrecer durabilidad e impermeabilidad, no esterilización. Un módulo de cámara endoscópica USB para uso del consumidor es en realidad un boroscopio industrial, ideal para tuberías o motores, pero no seguro para uso médico.

Características clave de los módulos de grado médico

1. Compatibilidad de esterilización
Los módulos médicos deben sobrevivir a esterilizaciones repetidas:

• Sellado hermético para evitar la entrada de humedad.

• Materiales que resisten altas temperaturas (autoclave)

• Resistencia a esterilizantes químicos (EtO, peróxido de hidrógeno)

2. Biocompatibilidad
Todos los materiales que entren en contacto con el cuerpo deben ser no tóxicos ni irritantes: carcasa, adhesivos y cubierta del cable.

3. Alta calidad de imagen
Los procedimientos médicos exigen una excelente calidad de imagen:

• Alta resolución: 1080p (Full HD) es estándar; 4K es común para la cirugía

• Color preciso: fundamental para la identificación de tejidos

• Buena sensibilidad con poca luz: para cavidades corporales oscuras

El mejor módulo de cámara para uso médico equilibra la resolución, la sensibilidad y el tamaño.

4. Diámetro pequeño
El acceso a muchas áreas del cuerpo requiere miras muy pequeñas:

• Artroscopia: 4mm

• Ureteroscopia: 2 mm a 3 mm

• Broncoscopia: 3 mm a 5 mm

• Neuroendoscopia: 2 mm-4 mm

Una mini cámara endoscopio debe pasar a través de estos pequeños conductos.

5. Fiabilidad
Los procedimientos médicos no pueden tolerar fallos de la cámara. Los módulos deben ser:

• Probado para confiabilidad (MTBF)

• Fabricado en salas blancas para evitar la contaminación.

• Trazable con documentación a nivel de lote

Tipos de sistemas de endoscopios médicos

1. Endoscopios Rígidos
Utilizados en artroscopia (articulaciones) y laparoscopia (abdomen). Recto, sin doblarse. Los módulos de cámara son más grandes (de 4 a 10 mm) y ofrecen una calidad de imagen excelente.

2. Endoscopios flexibles
Utilizados en gastroenterología (colonoscopia, gastroscopia). El visor se dobla para navegar por pasajes naturales. Los módulos de cámara son más pequeños y están montados sobre cables flexibles.

3. Cápsula endoscopio
Una cápsula tragable con cámara, luz y transmisor. Imágenes del intestino delgado. De un solo uso.

4. Endoscopios Desechables
Visores de un solo uso para control de infecciones. Eliminar la esterilización pero debe ser rentable.

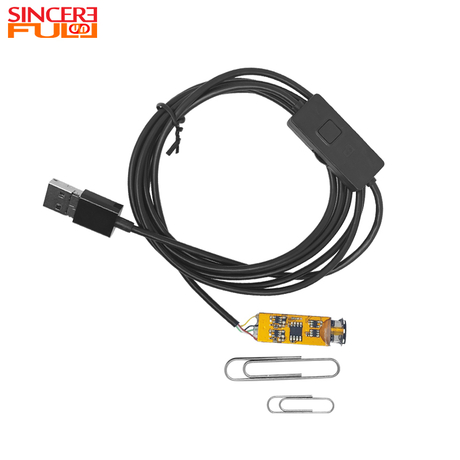

Módulos de cámara para endoscopios médicos de Sincere
En Sincere, fabricamos soluciones de módulos de cámaras para endoscopios médicos para clientes OEM:

• Diseños ultraminiatura: Tan pequeños como 1 mm de diámetro

• Compatible con esterilización: Autoclave y EtO

• Sensores de alta resolución: hasta 4K

• Alineación activa (AA): enfoque perfecto en módulos en miniatura

• Fabricación libre de polvo clase 10/100: Previene la contaminación

• Diseños personalizados: adaptados a los requisitos de su dispositivo médico

Cómo elegir

1. Diámetro
Mida el canal de acceso. El módulo debe pasar por la abertura más pequeña.

2. Resolución

• 720p: suficiente para muchos procedimientos de diagnóstico

• 1080p: estándar para la mayoría de aplicaciones quirúrgicas y de diagnóstico

• 4K: Para cirugía y enseñanza de alta precisión

3. Método de esterilización
Asegúrese de que sea compatible con su proceso de esterilización (autoclave, EtO, etc.).

4. Campo de visión (FOV)
Es común un campo de visión más amplio (90°–120°); Es posible que se necesiten más estrechos para trabajos especializados.

5. Iluminación
¿LED incorporados o iluminación de fibra óptica?

6. Soporte regulatorio
Trabaje con un fabricante con experiencia en el cumplimiento de dispositivos médicos.

El futuro
A medida que de la cámara del módulo CMOS : avanza la tecnología

• Más pequeño: módulos de menos de 1 mm para procedimientos mínimamente invasivos

• Mayor resolución: sensores 4K y 8K para precisión quirúrgica

• Mejorado con IA: procesamiento en módulo para la identificación de tejidos en tiempo real

• Desechables: osciloscopios rentables de un solo uso

Resumen
Un sistema de cámara endoscópica médica es una plataforma de imágenes especializada para procedimientos mínimamente invasivos. En esencia, se encuentra un módulo de cámara de endoscopio médico , un conjunto de imágenes ultraminiatura diseñado para esterilización, biocompatibilidad y alta calidad de imagen.

Puntos clave:

• Médico versus industrial: el sector médico requiere esterilización y biocompatibilidad; Un módulo de cámara de endoscopio industrial es para maquinaria, no para pacientes.

• Tecnología central: una cámara con módulo CMOS y óptica en miniatura

• Tamaño: una mini cámara endoscopio puede ser tan pequeña como entre 1 mm y 2 mm

• Calidad: el mejor módulo de cámara equilibra resolución, sensibilidad y tamaño

• Confusión del consumidor: un módulo de cámara endoscópica USB suele ser industrial, no médico

Ya sea que esté desarrollando un artroscopio rígido, un colonoscopio flexible o un endoscopio desechable, el módulo de cámara es el corazón de su sistema. En Sincere, llevamos más de 30 años fabricando módulos de cámaras de grado médico. Contáctenos para discutir sus requisitos.
