Was ist ein medizinisches Endoskop-Kamerasystem?

Einleitung
Wenn ein Arzt ohne großen Schnitt in den Körper eines Patienten schauen muss, verwendet er ein Endoskop. Das Herzstück dieses Endoskops ist ein Kamerasystem. Ein medizinisches Endoskopkamerasystem ist eine komplette Bildgebungslösung für diagnostische und chirurgische Eingriffe. Es kombiniert eine Miniaturkamera, eine Lichtquelle, einen Prozessor und ein Display, um Ärzten eine klare Sicht auf innere Organe zu ermöglichen. Bei Sincere stellen wir seit über 30 Jahren Kameramodule her, darunter auch medizinische Module für diese kritischen Systeme. In diesem Artikel wird erklärt, was ein medizinisches Endoskopkamerasystem ist, wie es funktioniert und was es von industriellen Inspektionskameras unterscheidet.

Was ist ein medizinisches Endoskop-Kamerasystem?
Ein medizinisches Endoskopkamerasystem ist ein spezielles Bildgebungssystem, das bei minimalinvasiven Eingriffen eingesetzt wird. Es besteht typischerweise aus:

• Ein Endoskop (ein flexibler oder starrer Schlauch mit einer Kamera an der Spitze)

• Eine Kamerasteuereinheit (Prozessor)

• Eine Lichtquelle

• Ein Anzeigemonitor

• Oftmals ein Aufnahmesystem

Bei der Kamera an der Spitze handelt es sich um ein medizinisches Endoskop-Kameramodul – eine Ultraminiatur-Bildgebungsbaugruppe, die Videos im Inneren des Körpers aufnimmt. Dieses Modul ist die kritischste Komponente und bestimmt die Bildqualität, Zuverlässigkeit und die möglichen Eingriffsarten.

Schlüsselkomponenten

1. Das Endoskop-Kameramodul
Das Kameramodul sitzt an der Spitze. Es enthält:

• Ein CMOS-Modul- Kamerasensor (hochempfindlicher CMOS)

• Ein Miniaturobjektiv

• Integrierte oder abgesetzte Beleuchtung (LEDs oder Glasfaser)

• Ein flexibles oder starres Gehäuse

Ein medizinisches Endoskop-Kameramodul muss extrem klein sein – oft 2 mm bis 10 mm im Durchmesser – und dennoch qualitativ hochwertige Bilder liefern. Für spezielle Eingriffe kann ein Minikamera-Endoskop nur 1 mm bis 2 mm klein sein.

2. Die Lichtquelle
Da das Innere des Körpers dunkel ist, ist Beleuchtung unerlässlich. Die meisten Systeme verwenden:

• LED-Lichtquellen: Kompakt, langlebig, kühl laufend

• Xenon oder Halogen: Höhere Helligkeit für die Chirurgie

• Glasfaser-Lichtleiter: Liefern Licht von einer externen Quelle

3. Die Kamerasteuereinheit (CCU)
Die CCU verarbeitet das Videosignal vom Kameramodul und verarbeitet Folgendes:

• Bildbearbeitung (Farbkorrektur, Rauschunterdrückung)

• Formatierung der Videoausgabe

• Benutzersteuerung (Weißabgleich, Helligkeit)

Moderne CCUs geben HD- oder 4K-Video für hochauflösende Monitore aus.

4. Das Display
Hochwertige Monitore sind für eine genaue Diagnose und chirurgische Präzision unerlässlich. Chirurgische Displays erfordern eine hohe Auflösung, präzise Farben und geringe Latenz.

5. Dokumentationssystem
Viele Systeme verfügen über Aufzeichnungsfunktionen für Dokumentation, Unterricht und rechtliche Aufzeichnungen.

Wie es funktioniert

1. Einführung: Der Arzt führt das Endoskop durch eine natürliche Öffnung oder einen kleinen Einschnitt in den Körper ein.

2. Beleuchtung: Licht wandert durch Glasfaser oder LEDs, um den Bereich zu beleuchten.

3. Bilderfassung: Der Kamerasensor des CMOS-Moduls erfasst reflektiertes Licht.

4. Signalübertragung: Das Video wird über das Kabel zur CCU übertragen.

5. Verarbeitung: Die CCU passt Farbe, Kontrast und Schärfe an.

6. Anzeige: Das verarbeitete Bild erscheint in Echtzeit auf dem Monitor.

7. Dokumentation: Bilder oder Videos können erfasst und gespeichert werden.

Medizinische vs. industrielle Endoskopkameras

Ein industrielles Endoskop-Kameramodul ist auf Langlebigkeit und Wasserdichtigkeit ausgelegt, nicht auf Sterilisation. Ein USB-Endoskopkameramodul für den Verbrauchergebrauch ist eigentlich ein industrielles Endoskop – ideal für Rohre oder Motoren, aber nicht sicher für den medizinischen Gebrauch.

Hauptmerkmale medizinischer Module

1. Sterilisationskompatibilität
Medizinische Module müssen wiederholte Sterilisationen überstehen:

• Hermetische Abdichtung, um das Eindringen von Feuchtigkeit zu verhindern

• Materialien, die hohen Temperaturen standhalten (Autoklav)

• Beständigkeit gegenüber chemischen Sterilisationsmitteln (EtO, Wasserstoffperoxid)

2. Biokompatibilität
Alle Materialien, die mit dem Körper in Kontakt kommen, müssen ungiftig und nicht reizend sein – Gehäuse, Klebstoffe und Kabelmantel.

3. Hohe Bildqualität
Medizinische Eingriffe erfordern eine hervorragende Bildqualität:

• Hohe Auflösung: 1080p (Full HD) ist Standard; 4K ist bei Operationen üblich

• Genaue Farbe: Entscheidend für die Gewebeidentifizierung

• Gute Empfindlichkeit bei schwachem Licht: Für dunkle Körperhöhlen

Ein bestes Kameramodul für medizinische Zwecke vereint Auflösung, Empfindlichkeit und Größe.

4. Kleiner Durchmesser
Der Zugang zu vielen Körperbereichen erfordert sehr kleine Zielfernrohre:

• Arthroskopie: 4 mm

• Ureteroskopie: 2 mm–3 mm

• Bronchoskopie: 3 mm–5 mm

• Neuroendoskopie: 2 mm–4 mm

ein Minikamera-Endoskop passen. Durch diese winzigen Passagen muss

5. Zuverlässigkeit
Medizinische Verfahren können einen Kameraausfall nicht tolerieren. Module müssen sein:

• Auf Zuverlässigkeit getestet (MTBF)

• Hergestellt in Reinräumen, um Kontaminationen zu verhindern

• Rückverfolgbar durch Dokumentation auf Chargenebene

Arten von medizinischen Endoskopsystemen

1. Starre Endoskope
werden in der Arthroskopie (Gelenke) und Laparoskopie (Abdomen) verwendet. Gerade, nicht verbiegend. Die Kameramodule sind größer (4–10 mm) und bieten eine hervorragende Bildqualität.

2. Flexible Endoskope,
die in der Gastroenterologie (Koloskopie, Gastroskopie) verwendet werden. Das Zielfernrohr lässt sich biegen, um durch natürliche Passagen zu navigieren. Kameramodule sind kleiner und auf flexiblen Kabeln montiert.

3. Kapselendoskope
Eine schluckbare Kapsel mit Kamera, Licht und Sender. Bilder des Dünndarms. Einmalgebrauch.

4. Einweg-Endoskope
Einweg-Endoskope zur Infektionskontrolle. Eliminierung der Sterilisation, muss aber kosteneffektiv sein.

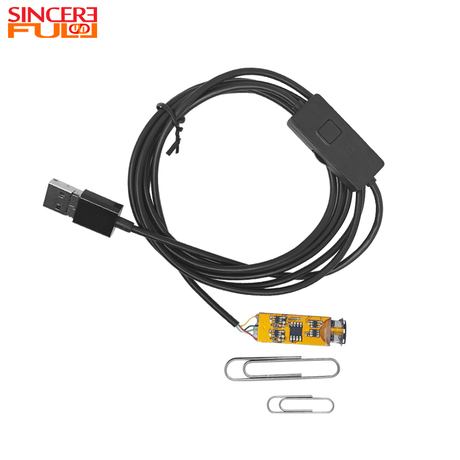

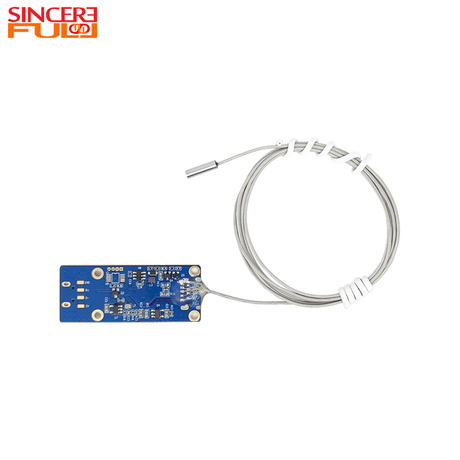

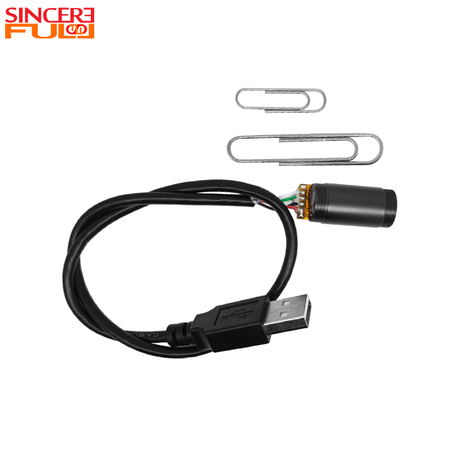

Medizinische Endoskop-Kameramodule von Sincere
Bei Sincere fertigen wir medizinische Endoskop-Kameramodullösungen für OEM-Kunden:

• Ultraminiatur-Designs: Nur 1 mm Durchmesser

• Sterilisationskompatibel: Autoklav- und EtO-fähig

• Hochauflösende Sensoren: Bis zu 4K

• Aktive Ausrichtung (AA): Perfekter Fokus in Miniaturmodulen

• Staubfreie Herstellung der Klasse 10/100: Verhindert Kontamination

• Kundenspezifische Designs: Maßgeschneidert für Ihre Anforderungen an medizinische Geräte

So wählen Sie aus

1. Durchmesser
Messen Sie den Zugangskanal. Das Modul muss durch die kleinste Öffnung passen.

2. Auflösung

• 720p: Für viele Diagnoseverfahren ausreichend

• 1080p: Standard für die meisten chirurgischen und diagnostischen Anwendungen

• 4K: Für hochpräzise Chirurgie und Lehre

3. Sterilisationsmethode
Stellen Sie die Kompatibilität mit Ihrem Sterilisationsprozess sicher (Autoklav, EtO usw.).

4. Sichtfeld (FOV)
Ein breiteres Sichtfeld (90°–120°) ist üblich; Für spezielle Arbeiten kann eine schmalere Ausführung erforderlich sein.

5. Beleuchtung
Integrierte LEDs oder Glasfaserbeleuchtung?

6. Unterstützung bei behördlichen Auflagen
Arbeiten Sie mit einem Hersteller zusammen, der Erfahrung in der Einhaltung von Medizinprodukten hat.

Die Zukunft
Mit der Weiterentwicklung der CMOS-Modulkameratechnologie :

• Kleiner: Sub-1-mm-Module für ultraminimalinvasive Eingriffe

• Höhere Auflösung: 4K- und 8K-Sensoren für chirurgische Präzision

• KI-verbessert: On-Modul-Verarbeitung zur Echtzeit-Gewebeidentifizierung

• Einweg: Kostengünstige Einweg-Zielfernrohre

Zusammenfassung
Ein medizinisches Endoskopkamerasystem ist eine spezialisierte Bildgebungsplattform für minimalinvasive Eingriffe. Das Herzstück ist ein medizinisches Endoskop-Kameramodul – eine Ultraminiatur-Bildgebungsbaugruppe, die auf Sterilisation, Biokompatibilität und hohe Bildqualität ausgelegt ist.

Kernpunkte:

• Medizin vs. Industrie: Medizin erfordert Sterilisation und Biokompatibilität; Ein industrielles Endoskop-Kameramodul ist für Maschinen gedacht, nicht für Patienten.

• Kerntechnologie: Eine CMOS-Modulkamera mit Miniaturoptik

• Größe: Ein Minikamera-Endoskop kann nur 1–2 mm klein sein

• Qualität: Ein bestes Kameramodul bringt Auflösung, Empfindlichkeit und Größe in Einklang

• Verbraucherverwirrung: Ein USB-Endoskopkameramodul ist typischerweise industriell und nicht medizinisch

Ganz gleich, ob Sie ein starres Arthroskop, ein flexibles Koloskop oder ein Einweg-Endoskop entwickeln, das Kameramodul ist das Herzstück Ihres Systems. Bei Sincere stellen wir seit über 30 Jahren Kameramodule in medizinischer Qualität her. Kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.
