| Cantidad: | |
|---|---|
SF-G20A6
SINCERO PRIMERO
|

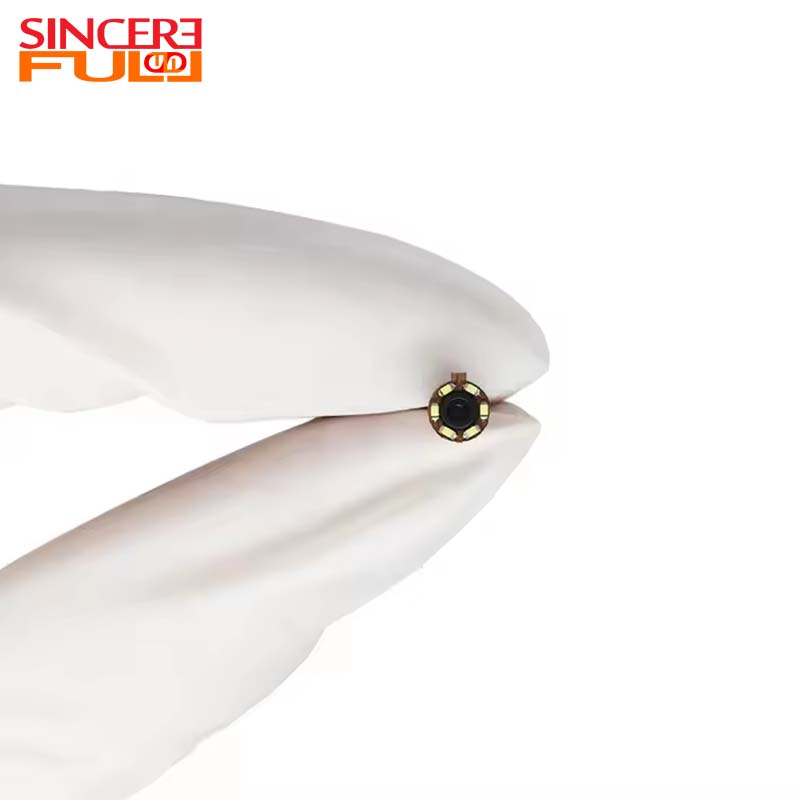

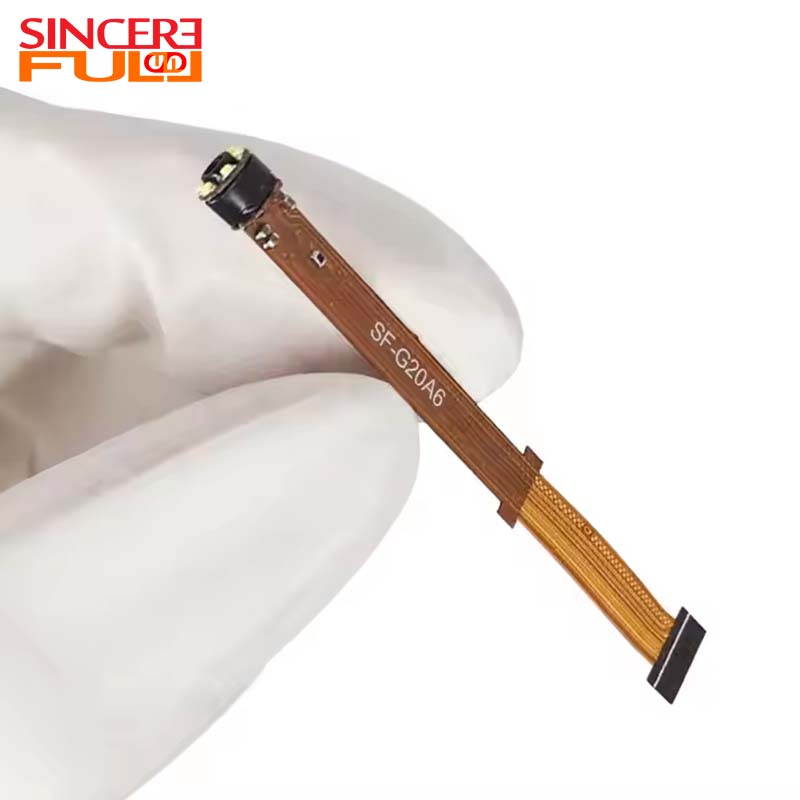

Este módulo de cámara mini endoscopio con sensor CMOS BF20A6 de 4,5 mm de diámetro es un endoscopio ultramicro especializado diseñado exclusivamente para aplicaciones en espacios ultraestrechos, centrándose en la endoscopia ultramicro y la detección de trayectoria flexible para proporcionar soluciones de visualización confiables para la detección de espacios pequeños. Construido alrededor del sensor CMOS BF20A6 con un formato óptico de 1/10,1 pulgadas, logra una alta integración e imágenes estables en un volumen compacto: el pequeño sensor de superficie objetivo se combina perfectamente con la microsonda, maximizando el uso del espacio limitado para garantizar imágenes estables y claras, al tiempo que mejora significativamente la integración estructural para una fácil integración en varios dispositivos pequeños. El diámetro de su sonda se controla con precisión en 4,5 mm, un diseño de miniaturización extrema que supera las limitaciones de espacio de los endoscopios convencionales, permitiendo un fácil acceso a microagujeros, tuberías delgadas y espacios estrechos que los equipos comunes no pueden alcanzar, ampliando en gran medida el alcance de los espacios detectables. La sonda adopta una estructura reforzada flexible de chapa de acero + FPC, que no solo mejora la resistencia estructural y la vida útil de la sonda, sino que también permite una flexión flexible, adaptándose a las necesidades de detección de caminos complejos y flexibles en espacios estrechos. Con una longitud total de sonda de 52 ± 0,1 mm y una sección de trabajo efectiva de 30 mm, equilibra la flexibilidad de detección y la estabilidad de funcionamiento, asegurando un posicionamiento y una detección precisos en espacios profundos y estrechos. Con un reloj de 24 MHz, el módulo puede alcanzar una salida máxima en tiempo real de 30 fps, lo que garantiza imágenes dinámicas fluidas y sin seguimiento, satisfaciendo plenamente las necesidades de detección y observación dinámica en tiempo real. Equipado con una interfaz de cable FPC estándar, proporciona condiciones convenientes para la integración del sistema integrado, simplificando el proceso de integración y mejorando la eficiencia de la implementación. Al integrar miniaturización extrema, estructura flexible, imágenes estables y fácil integración, este módulo es ampliamente aplicable a la detección de tuberías ultrafinas, mantenimiento electrónico de precisión, mantenimiento de automóviles y observación experimental, convirtiéndose en una solución confiable para la detección de visualización de espacios pequeños.
|
 |
Nombre del producto |
Mini módulo de cámara |
Características |
módulo de cámara para endoscopio más pequeño |
Tamaño de píxel |
0.3MP |
Sensor |
BF20A6 |
FPS |
30FPS |
Tamaño de la lente |
1/10 pulgada |
Relación señal-ruido |
36dB |
Marca |
SINCERO PRIMERO |
Interfaz |
DVP |
Enfocar |
Fijado |
| Círculo de imagen máximo | 4,8 mm |
| Rango de enfoque | 10-30 mm |
Preguntas frecuentes
1. ¿Cuáles son los tipos de interfaz del módulo?
Las interfaces comunes incluyen USB3.0, HDMI, SDI, etc. Los escenarios industriales pueden usar interfaces de fuente de alimentación PoE y los dispositivos médicos integran interfaces de imágenes médicas dedicadas (como DVI-Med).
2. ¿Cuál es la diferencia entre los módulos de endoscopios médicos e industriales?
El módulo médico enfatiza la biocompatibilidad, la esterilización y la alta calidad de imagen, y debe cumplir con la certificación FDA/CE; Los módulos industriales se centran en la durabilidad (como la protección contra la corrosión), el funcionamiento a temperaturas amplias (de -20 °C a 70 °C) y fuentes de luz especiales (como la UV).
3. ¿Cuáles son las posibles causas del ruido en la imagen?
Si el sensor se sobrecalienta, la transmisión de la señal interfiere o el ISO es demasiado alto en condiciones de poca luz, verifique el diseño de disipación de calor, el blindaje del cable o habilite el modo de reducción de ruido.
