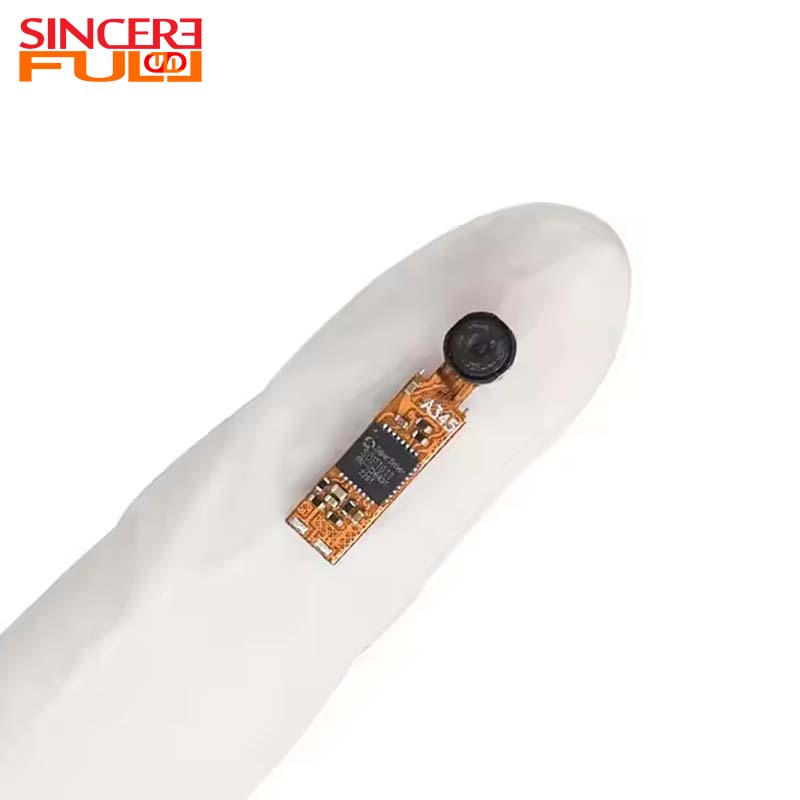

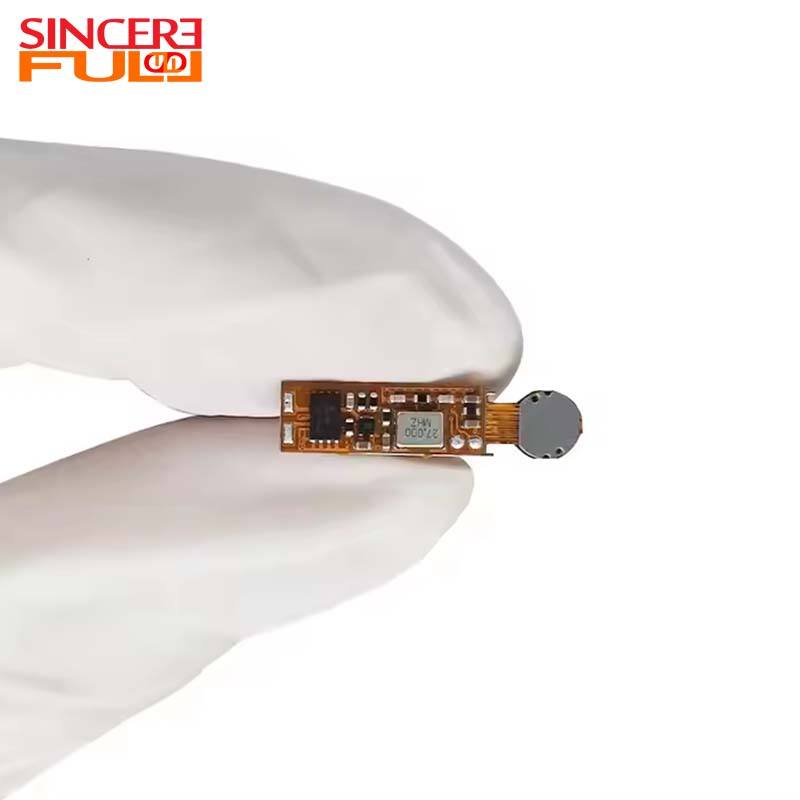

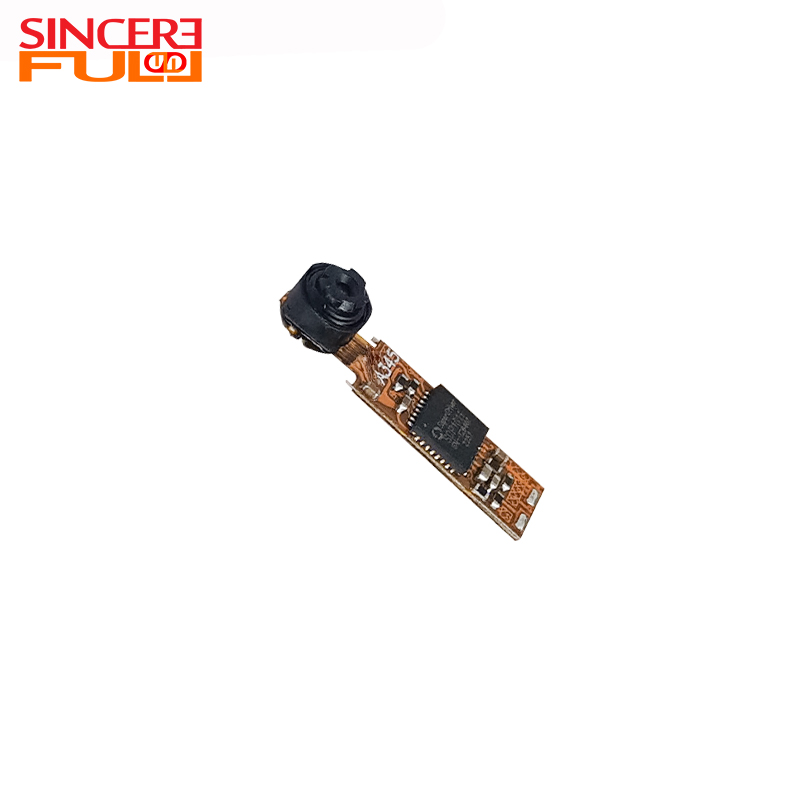

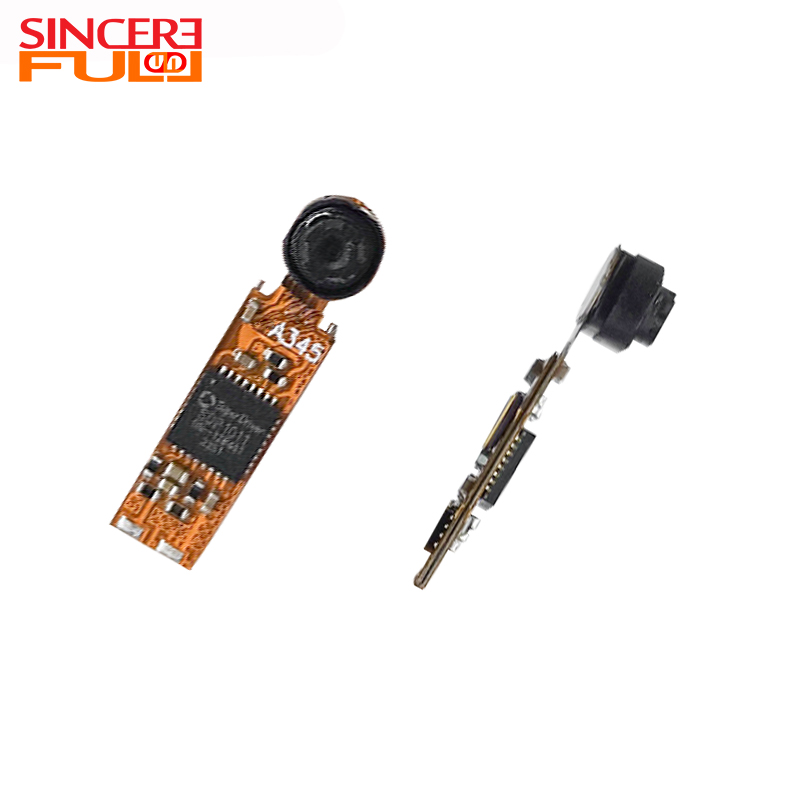

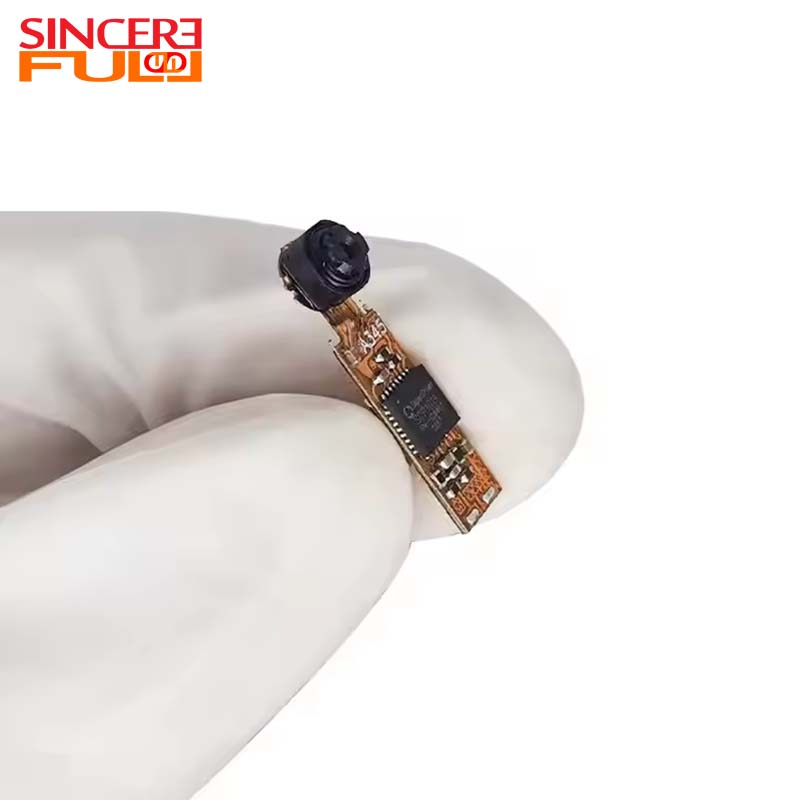

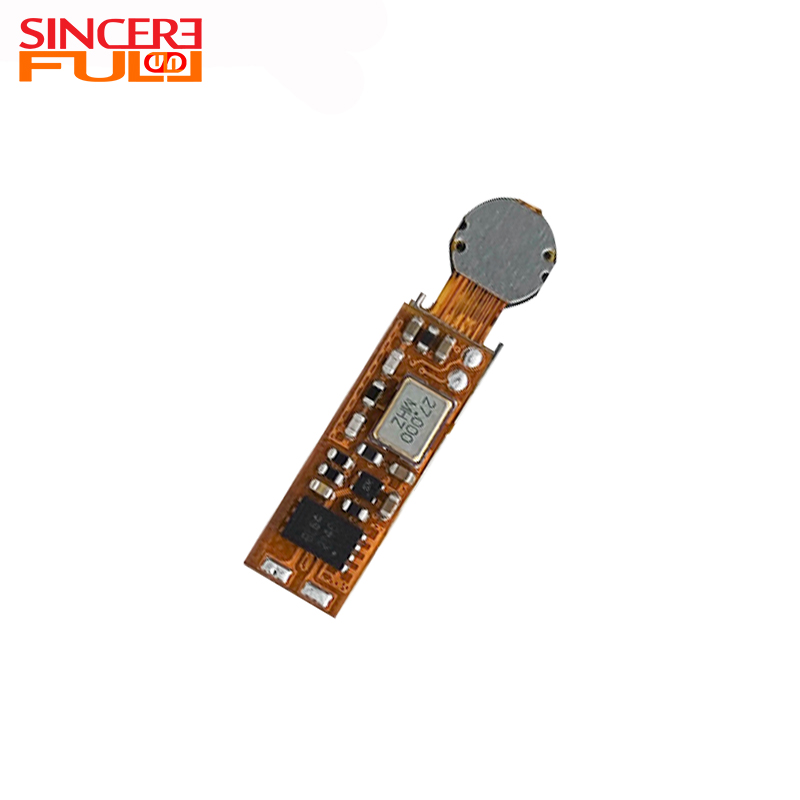

D4.5 BF3A03 VGA-Endoskopkameramodul mit 6 LEDs und 72° Sichtfeld für kompakte Visualisierungsgeräte

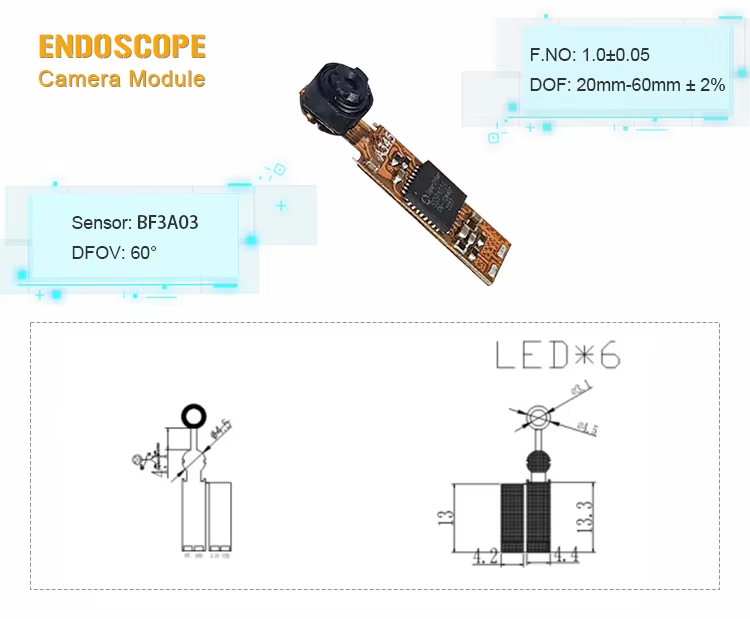

Das VGA-Endoskopkameramodul D4.5 BF3A03 mit 6 LEDs und 72° FOV für kompakte Visualisierungsgeräte wurde für Miniendoskopgeräte, medizinische Visualisierungswerkzeuge, industrielle Inspektionssonden und kompakte Nahbereichsbeobachtungssysteme entwickelt. ist mit einem CMOS-Bildsensor der VGA-Klasse BF3A03 ausgestattet und verfügt über ein Dieses Modul optisches 1/6,5-Zoll-Format , F.NO 2,8 , mit 72° Sichtfeld und eine D4,5-Frontendstruktur . Das Modul integriert außerdem 6 Stück 0402-LEDs und unterstützt die Nahbereichsbeleuchtung in dunkleren Hohlräumen, Rohren, Geräteinnenräumen und engen Inspektionsräumen. Durch das kompakte Front-End-Design eignet sich dieses Modul für OEM-Projekte, die Bildgebung mit kleinem Durchmesser, einfache visuelle Beobachtung und LED-gestützte Inspektion auf begrenztem mechanischen Raum erfordern.

Produktvorteil ◢

1. D4.5-Frontend mit kleinem Durchmesser:  Die D4.5-Struktur eignet sich für kompakte Endoskopgeräte, enge Öffnungen, kleine Hohlräume und Visualisierungswerkzeuge für den Nahbereich. Es lässt sich einfacher in Röhren- oder Sondengeräte integrieren als ein herkömmliches rechteckiges Kameramodul.

2. CMOS-Sensor der VGA-Klasse BF3A03:  Der Sensor BF3A03 bietet Bilderfassung der VGA-Klasse für grundlegende Beobachtungs- und Inspektionsaufgaben. Dadurch eignet sich das Modul für Nahbereichsvisualisierungsprojekte, bei denen kompakte Größe und praktische Bildgebung wichtiger sind als eine hochauflösende Ausgabe.

3. 6-teilige 0402-LED-Beleuchtung:  Die integrierte 6-teilige 0402-LED-Struktur unterstützt die Nahbereichsbeleuchtung in dunkleren Inspektionsbereichen. LED-Helligkeit, Farbtemperatur und Steuerungsanforderungen können für OEM-Projekte überprüft werden.

4. 72°-Sichtfeld:  Das 72°-Sichtfeld bietet einen praktischen Betrachtungswinkel für Mini-Endoskope und Nahbereichsinspektionsanwendungen. Es bietet eine ausgewogene Sicht zur Beobachtung interner Strukturen, kleiner Hohlräume und Gerätedetails.

5. 17,5 mm kompakte Strukturlänge:  Die Strukturlänge von 17,5 ± 0,2 mm unterstützt die Integration in kompakte Gerätespitzen, Handwerkzeuge und kleine Visualisierungssysteme.

6. 5PIN-Verbindung auf Platinenebene:  Das Modul verwendet eine 5PIN-Verbindungsstruktur für die Integration auf Platinenebene. Signalanpassung, Leistungsdesign, LED-Steuerung und Back-End-Bildverarbeitung sollten mit dem Zielgerät überprüft werden.

Technische Parameter ◢

Produktname	ENDOSKOP-Kameramodul
Bildsensor	OV9734
Pixel	1MP
Fokussierbereich	10-100mm
Brennweite	1,08 mm
F NR	5.0
Produkttyp	Endoskop-Kameramodul
Geführt	0402 Led
TV-Verzerrung	<-10 %
Besonderheit	Endoskop-Kameramodul mit Seitenansicht

Anwendung des Endoskopkameramoduls◢

Erkennung ultradünner Rohrleitungen: Kann zur internen Überwachung dünner Rohre, Mikrokanäle und hydraulischer Rohrleitungen verwendet werden. Es ist anwendbar, da sein ultrakleiner Durchmesser von 4,5 mm tief in Bereiche vordringen kann, die für herkömmliche Sonden unzugänglich sind, und die große Blende F1.0 eine klare Abbildung in dunklen Rohrinnenräumen gewährleistet.

Wartung von Industrieanlagen: Kann zur Fehlererkennung in Formen, Getrieben, Ventilgruppen und kleinen Hohlräumen verwendet werden; Es ist anwendbar, da sein analoger Direktausgang eine schnelle Beurteilung vor Ort ohne komplexe Dekodierung ermöglicht und sich dank seiner hohen Stabilität an industrielle Wartungsszenarien anpassen lässt.

Erkundung enger Räume im Automobilbereich: Kann für die nicht zerlegbare Erkennung von Motorspalten, Kraftstoffeinspritzdüsen, Klimaanlagenleitungen und Kabelbaumkanälen verwendet werden; Es ist anwendbar, weil seine ultrakleine Größe in enge Autoräume passt und die stoßfeste Leistung eine stabile Bildgebung während der Wartung vor Ort gewährleistet.

FAQ ◢

1: Welche Art von Kameramodul ist SF-A345?

SF-A345 ist ein D4.5 BF3A03-Endoskopkameramodul, das für Mini-Endoskopgeräte, Nahbereichsvisualisierung, kompakte Inspektionswerkzeuge und OEM-Bildgebungssysteme auf Platinenebene entwickelt wurde.

2: Ist SF-A345 ein USB-Kameramodul?

SF-A345 sollte als Endoskopkamera-Frontmodul auf Platinenebene behandelt werden. Der USB-Ausgang sollte nur gefördert werden, wenn eine passende USB-Konvertierungsplatine oder ein passendes USB-Systemdesign bestätigt wird.

3: Was ist der Vorteil der D4.5-Frontend-Struktur?

 Der Durchmesser D4,5 eignet sich für kompakte Gerätespitzen, kleine Hohlräume, rohrartige Strukturen und Inspektionssonden, bei denen eine Standardkameraplatine zu groß ist.

4: Welchen Bildsensor verwendet dieses Modul?

 Es verwendet den BF3A03- Sensor, einen CMOS-Bildsensor der VGA-Klasse, der für kompakte Endoskop- und Miniaturkameraanwendungen geeignet ist.

5: Verfügt dieses Modell über eine LED-Beleuchtung?

 Ja. Das Modul verwendet eine 6-teilige 0402-LED- Struktur für die Nahbereichsbeleuchtung. LED-Helligkeit, Farbtemperatur und Steuerungsmethode können für individuelle Projekte überprüft werden.

6: Ist dieses Modul für medizinische Visualisierungsgeräte geeignet?

 Es kann für medizinische Visualisierungs- und Beobachtungsgeräte ausgewertet werden. Bei jedem medizinbezogenen Projekt sollten die regulatorischen, Sicherheits-, Reinigungs-, Shell- und vollständigen Geräteanforderungen separat bestätigt werden.

7: Können das Objektiv oder das Sichtfeld individuell angepasst werden?

Die Anforderungen an Objektiv und Sichtfeld können je nach Zielobjekt, Arbeitsabstand, Beobachtungsbereich und Gerätestruktur überprüft werden. Die standardmäßige optische Richtung bietet ein Sichtfeld von 72°.

8: Welche Informationen muss ich angeben, um zu bestätigen, ob dieses Kameramodul zu meinem Projekt passt?

 Bitte teilen Sie Ihren Zielgerätetyp, den erforderlichen Durchmesser, den Arbeitsabstand, die Anforderungen an das Sichtfeld, die LED-Anforderungen, die Anschlussdefinition, die Hauptplatinenstruktur, die Leistungsanforderungen, den Installationsraum, die Umgebungsanforderungen und die erwartete Anwendung mit. Dies hilft bei der Beurteilung, ob das Standardmodul geeignet ist oder ob eine angepasste Version überprüft werden sollte.
