Wenn sich Kunden für ein Endoskop-Kameramodul entscheiden, vergleichen sie oft nur die Auflösung oder den Durchmesser. Aber bei echten medizinischen, zahnmedizinischen, veterinärmedizinischen und industriellen Inspektionsgeräten hängt das endgültige Benutzererlebnis von praktischeren Faktoren ab: Bildform, Bildrate, Beleuchtung, wasserdichte Halterung, Arbeitsabstand, Sichtfeld, Kabellänge und mechanische Integration.

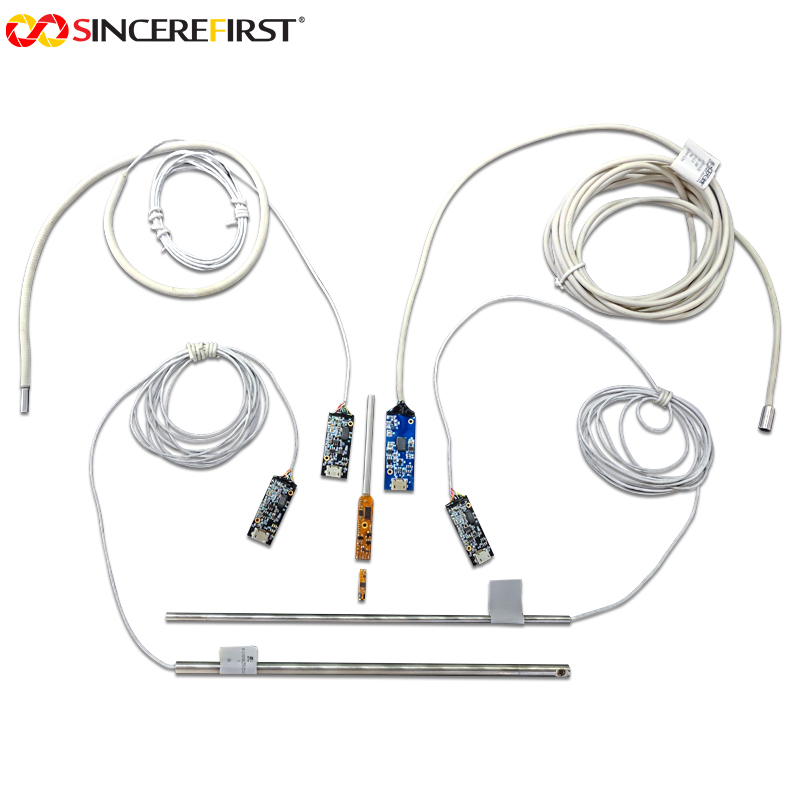

Das SF-C1019USB-1000P-D3.9-PRO ist ein 3,9-mm-USB-Endoskopkameramodul, das für die kompakte Nahbereichsvisualisierung entwickelt wurde. Es verwendet den ES101-Sensor, unterstützt die YUV/MJPEG-Ausgabe bei 1000×1000@60fps, integriert 4 Stück 0402-LEDs, unterstützt IP67 und bietet mehrere Optionen für Sichtfeld und Fokusbereich.
Für OEM-Kunden ist dieses Modell besonders nützlich, wenn das Projekt einen kompakten Kamerakopf, eine flüssigere Live-Anzeige, quadratische Bildformate, integrierte Beleuchtung und wasserdichte Unterstützung in einem Endoskopmodul mit kleinem Durchmesser benötigt.
Viele Endoskopkameramodule verwenden rechteckige Bildformate wie 1280×720 oder 1920×1080. Diese Formate können für viele Geräte gut funktionieren, einige Inspektionsanwendungen profitieren jedoch von einem ausgewogeneren Bild im quadratischen Format.
Eine 1000×1000-Ausgabe kann Kunden dabei helfen, einen symmetrischeren Betrachtungsbereich um die Kameramitte herum zu erfassen. Dies kann in kompakten Hohlräumen, rohrähnlichen Räumen, kreisförmigen Inspektionsbereichen oder Anwendungen nützlich sein, bei denen der Benutzer eine ausgewogene Sicht von oben nach unten und von links nach rechts benötigt.
Der 60-fps-Ausgang trägt außerdem zu einem flüssigeren Live-Video bei, wenn sich die Sonde während der Inspektion bewegt. Bei Handwerkzeugen, tragbaren Endoskopgeräten und visueller Echtzeitführung kann ein flüssigeres Video die Benutzerbedienung verbessern und die durch Bewegung verursachten Beschwerden verringern.
Das SF-C1019USB-1000P-D3.9-PRO eignet sich am besten als kompaktes 3,9-mm-1000P-USB-Endoskopkameramodul für die OEM-Visualisierung im Nahbereich.
Es eignet sich für Projekte, die Folgendes benötigen:
1000×1000 quadratische Bildausgabe,
60 fps, flüssige Live-Anzeige,
D3.9-Kompaktkamerakopf,
IP67-unterstützte Struktur,
integrierte 4-teilige LED-Beleuchtung,
mehrere FOV-Optionen,
mehrere Fokusbereichsoptionen,
USB-basierte Geräteintegration
Es sollte nicht als dimmbares LED-Modul positioniert werden, da die PRO-Version die nicht dimmbare Version des PLUS-Modells ist.
Der D3.9-Kamerakopf eignet sich für kompakte medizinische, industrielle und Inspektionsgeräte, bei denen ein größeres 5-mm- oder 6-mm-Kameramodul möglicherweise schwierig zu integrieren ist.
Der ES101-Sensor unterstützt eine 1000×1000-Ausgabe und bietet Kunden eine quadratische Bildgebungsoption für die Endoskopvisualisierung im Nahbereich.
Die 60-fps-Ausgabe trägt zur Verbesserung der Bildglätte bei, wenn sich die Kamera während des Betriebs bewegt. Dies ist nützlich für handgeführte Inspektionsgeräte und kompakte Endoskopgeräte, bei denen der Benutzer visuelles Feedback in Echtzeit benötigt.
Die integrierten 4 Stück 0402 LEDs sorgen für lokale Beleuchtung in dunklen Hohlräumen. Bei Endoskopanwendungen ist die Beleuchtung oft einer der wichtigsten Faktoren für die nutzbare Bildqualität.
Dank der IP67-Unterstützung eignet sich dieses Modul besser für Anwendungen, bei denen Feuchtigkeit, Reinigung, Flüssigkeitseinwirkung oder raue Inspektionsbedingungen auftreten können. Die endgültige Wasserdichtigkeit sollte noch nach der Integration in die komplette Gerätestruktur des Kunden überprüft werden.
Das Modul unterstützt die FOV-Optionen 95°, 100°, 110°, 120° und 140°. Dies gibt Kunden Flexibilität bei der Wahl zwischen fokussierter Beobachtung und breiterer Sicht auf den Hohlraum.
Zu den verfügbaren Fokussierungsbereichen gehören 4–10 mm, 5–50 mm, 5–100 mm und 10–100 mm. Dies hilft Kunden dabei, die optische Konfiguration an den tatsächlichen Arbeitsabstand des endgültigen Geräts anzupassen.
Der 1000×1000-Ausgang bietet Kunden eine ausgewogene quadratische Ansicht, während die verfügbaren Optionen mit großem Sichtfeld eine breitere Hohlraumbeobachtung unterstützen.
Die 60-fps-Ausgabe sorgt für flüssigere Live-Videos während der Bewegung, was den Echtzeitbetrieb und den Sehkomfort verbessern kann.
Das IP67-unterstützte Design hilft Kunden bei der Bewertung dieses Moduls für Inspektionsgeräte, die eine wasserdichte oder feuchtigkeitsbeständige Struktur erfordern. Die abschließende Prüfung sollte auf der Ebene des gesamten Geräts durchgeführt werden.
Die eingebauten 4 LEDs unterstützen die lokale Beleuchtung. Da die PRO-Version nicht dimmbar ist, eignet sie sich besser für Anwendungen, bei denen eine feste LED-Helligkeit akzeptabel ist.
Die verschiedenen Optionen für den Fokusbereich helfen Kunden dabei, die richtige Objektivkonfiguration basierend auf dem tatsächlichen Arbeitsabstand auszuwählen, anstatt für jede Anwendung einen Fokusbereich zu erzwingen.
Der SF-C1019USB-1000P-D3.9-PRO kann evaluiert werden für:
Industrielle Endoskopgeräte
Rohr- und Hohlrauminspektionswerkzeuge
Medizinische Visualisierungsgerätebewertung
Zahnärztliche und orale Inspektionsgeräte
Veterinärmedizinische Endoskopsysteme
Tragbare USB-Inspektionsgeräte
Wartungsinspektionswerkzeuge
Entwicklung von OEM-Endoskopgeräten
Für medizinbezogene Projekte sollte dieses Modul als Bildgebungskomponente evaluiert werden. Die endgültige Konformität, Reinigungsvalidierung, Sicherheitstests und Zertifizierung sollten entsprechend dem gesamten Gerät und dem Zielmarkt erfolgen.
Wählen Sie dieses Modell, wenn Ihr Projekt Folgendes erfordert:
D3.9-Kompaktkamerakopf
1000×1000-Quadratformat-Ausgabe
60fps flüssige Live-Anzeige
Integrierte LED-Beleuchtung
IP67-Unterstützung
USB-Bildausgabe
Mehrere FOV-Optionen
Mehrere Fokusbereichsoptionen
Feste LED-Helligkeit
Kompakte separate Integration
Es eignet sich besonders für Kunden, die ein kleines wasserfestes USB-Endoskopkameramodul mit flüssigem Live-Video und flexibler Optik benötigen.
Wählen Sie ein anderes Modul, wenn Ihr Projekt Folgendes benötigt:
Einstellbare LED-Helligkeit
Höhere Auflösung wie 2 MP, 5 MP oder 12 MP
Sehr kleiner Durchmesser unter 3,9 mm
Ein fertiges Plug-and-Play-Endoskop für Verbraucher
Erweiterte KI-Inspektion
Fernbeobachtung über den verfügbaren Fokusbereich hinaus
Spezifische medizinische Compliance auf Modulebene
Das beste Modell sollte entsprechend der tatsächlichen Anwendung ausgewählt werden, nicht nur nach Auflösung oder Durchmesser.
Nach Erhalt der Muster sollten Kunden Folgendes testen:
Bildglätte während der Sondenbewegung
Helligkeit fester LEDs im realen Hohlraum
Reflexion auf nassen oder glänzenden Oberflächen
Ausgewähltes Sichtfeld im tatsächlichen Arbeitsabstand
Fokusklarheit im Zielbereich
IP67-Leistung nach der endgültigen Gerätemontage
Kabelführung und Signalstabilität
Host-Kompatibilität mit YUV-/MJPEG-Ausgabe
Mechanische Passform der D3.9-Front-End-Struktur
Ein Desktop-Test ist nur der erste Schritt. Das Modul sollte innerhalb der realen Gerätestruktur des Kunden oder einer simulierten Anwendungsumgebung getestet werden.
Bevor Kunden Muster anfordern, sollten sie Folgendes bereitstellen:
Anwendungsszenario
Medizinischer, zahnmedizinischer, veterinärmedizinischer oder industrieller Bereich
Erforderlicher Durchmesser Erforderliche
Bildrate
Bevorzugte Bildform
Arbeitsabstand
FOV-Anforderung
Bedarf an fester oder einstellbarer Beleuchtung Anforderungen an die
Wasserdichtigkeit Anforderungen
an die Kabellänge
Host-Gerät oder Softwareplattform
Mustermenge
Geschätztes Produktionsvolumen
Mechanische Zeichnung, falls verfügbar
Diese Informationen helfen SincereFull bei der Beurteilung, ob SF-C1019USB-1000P-D3.9-PRO zum Projekt passt oder ob ein anderes Endoskopkameramodul empfohlen werden sollte.
Das SF-C1019USB-1000P-D3.9-PRO ist ein kompaktes 3,9-mm-USB-Endoskopkameramodul für Kunden, die eine Ausgabe von 1000×1000@60fps, integrierte LEDs, IP67-Unterstützung und eine flexible optische Konfiguration benötigen.
Sein Wert liegt nicht nur bei „1000P“. Der wahre Wert liegt in der Kombination aus quadratischer Bilddarstellung, flüssigem Live-Video, kompaktem Durchmesser, wasserdichter Unterstützung, mehreren FOV-Optionen und mehreren Fokussierungsbereichen für die Integration von OEM-Geräten.
Benötigen Sie ein kompaktes 3,9-mm-1000P-USB-Endoskopkameramodul für Ihr medizinisches oder industrielles Gerät?
Senden Sie Ihre Bewerbung, Arbeitsabstand, Sichtfeldanforderung, Wasserdichtigkeitsanforderung und Beleuchtungsbedarf an SincereFull. Unser Team kann Ihnen bei der Beurteilung helfen, ob SF-C1019USB-1000P-D3.9-PRO zu Ihrem Projekt passt, oder Ihnen ein besser geeignetes Endoskopkameramodul empfehlen.
