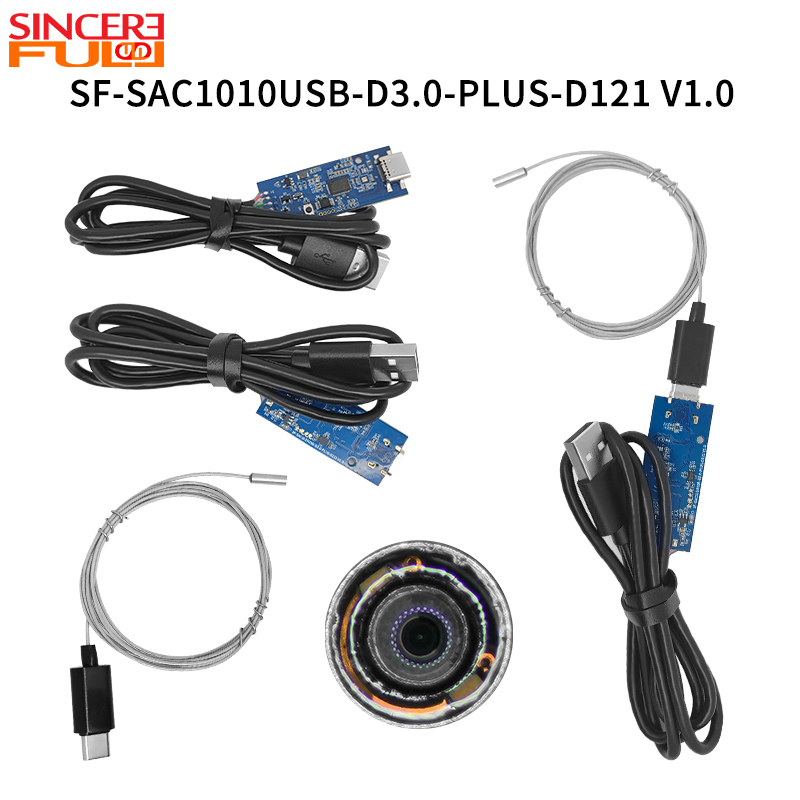

SF-SAC1010USB-D3.0-PLUS-D121 V1.0
AUFRICHTIG ZUERST
|
Dieses wasserdichte Endoskopkameramodul mit 3,0 mm Durchmesser und 1 MP 720P HD-Bild, Ultraweitwinkel-Typ-C-Schnittstelle und IP67 ist eine miniaturisierte Nahbereichsbildgebungskomponente, die für die visuelle Erfassung auf engstem Raum optimiert ist. Seine 3,0 mm dicke, stahlverstärkte Sonde bietet Wasserdichtigkeit gemäß IP67 und ermöglicht den Zugang zu ultradünnen Rohrleitungen und tiefen Hohlräumen, die mit Modulen normaler Größe nicht erreicht werden können. Ausgestattet mit einer Brennweite von 0,72 mm und einem optischen Objektiv von F5,5 bietet die Kamera eine Ausgabe mit mehreren Auflösungen, einschließlich 1280 x 960, 1280 x 720 und 640 x 480, bei einer maximalen Bildrate von 30 Bildern pro Sekunde über das 10-Bit-RGB-Format. Das dreidimensionale, ultraweite Sichtfeld mit Winkeln von 121,5° diagonal, 97,2° horizontal und 73° vertikal erweitert die Einzelbildabdeckung und reduziert tote Winkel bei der Beobachtung, selbst wenn die Verzerrung unter -30 % liegt. Es ist werkseitig so kalibriert, dass die Fokussierung konstant innerhalb von 5–50 mm liegt, und behält über die am häufigsten verwendeten endoskopischen Arbeitsabstände hinweg eine gleichbleibende Schärfe bei. Die geteilte LED-Fülllichtstruktur verbessert die Gleichmäßigkeit des Lichts in dunklen geschlossenen Umgebungen, während die reversible Typ-C-Schnittstelle Stromversorgung und Datenübertragung integriert, um die Gerätemontage zu vereinfachen. Dieses Allround-Modul entspricht den RoHS-Standards und vereint wasserdichte Haltbarkeit, ultrakleine Größe und optische Weitwinkelleistung, um vielfältige Präzisionsinspektionsaufgaben im Nahbereich zu unterstützen.
|
 |

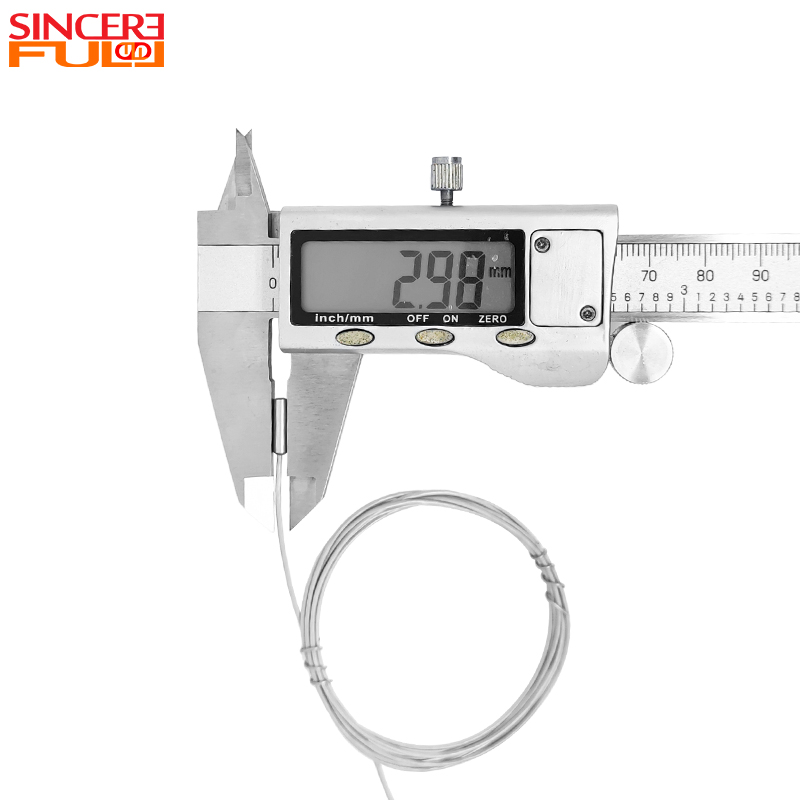

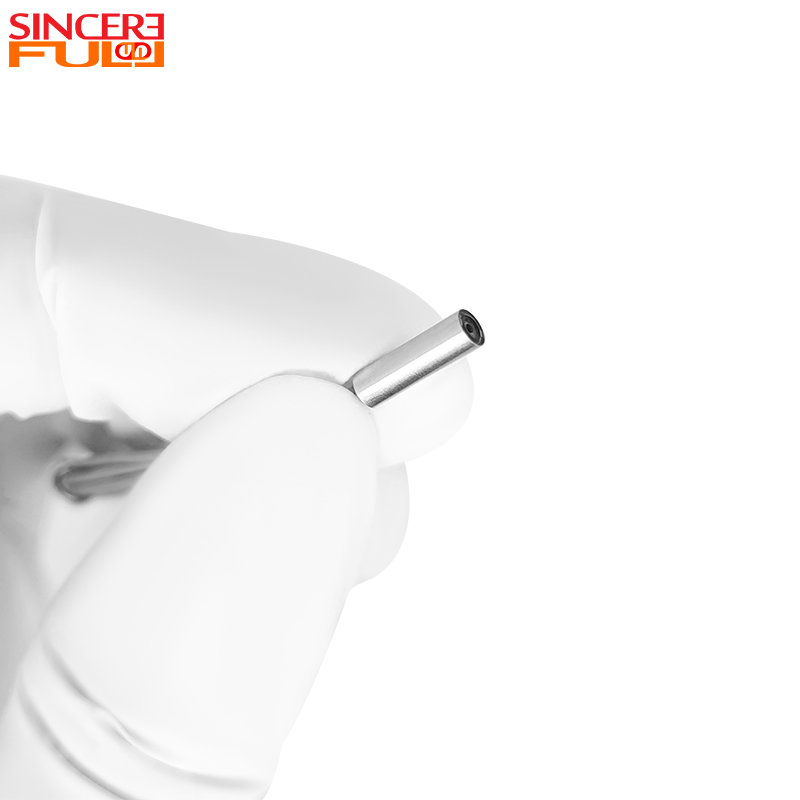

3,0 mm Ultra-Mini-Sonde: Stahlummantelte Struktur mit IP67-Wasserdichtigkeit verbessert den Zugang zu ultradünnen Kanälen und tiefen Hohlräumen.
121,5° Ultra-Weitwinkel: Das mehrdimensionale, weite Sichtfeld minimiert tote Zonen und steigert die Gesamteffizienz der Inspektion.
Dedizierter Fokusbereich von 5–50 mm: Die vordefinierte Fokusentfernung stabilisiert die Klarheit im Nahbereich und macht manuelle Fokussierungsvorgänge überflüssig.
Benutzerfreundlicher Typ-C-Anschluss: Das umkehrbare Steckerdesign vereint Stromversorgung und Datenübertragung für eine mühelose Plug-and-Play-Bereitstellung.
Produktname |
USB2.0-Endoskopkameramodul mit 3,0 mm Durchmesser |
Sensor |
A2020 |
| Pixel | 1MP |
| Auflösung |
720P |
Leds |
2Stk |
Sichtfeld |
121,5°*97,2°*73° |
F.Nr |
5.5 |
Durchmesser |
3,0 mm |
| Fokuslänge | 0,72 mm |
Ausgabe |
USB2.0 UVC |
| Fokussierbereich | 5-50mm |
Wasserdicht |
IP67 |
Ausgabeformat |
RGB-10bit |
Marke |
Aufrichtig zuerst |
Inspektion ultradünner Rohrleitungen: Kann mithilfe der ultraschlanken wasserdichten Sonde interne Defekte und Verstopfungen von Mikrokanälen und Kathetern über 3,0 mm erkennen.
Präzise Prüfung von Mikrokomponenten: Dank der hochauflösenden Nahbereichsbildgebung können subtile Fehler an Mikroteilen und Chip-Lötstellen erkannt werden.
Minimalinvasive Exploration: Kann als unterstützende Bildgebungseinheit für ultrafeine minimalinvasive Geräte dienen, um eine visuelle Beobachtung von Mikrohöhlen zu ermöglichen.
Tragbare Mikroerkennung: Kann als zentrales visuelles Modul von tragbaren Mikroinspektionswerkzeugen fungieren, um eine schnelle Bildgebung und Fehlerpositionierung vor Ort durchzuführen.
1. Kann dieses Modul tiefe, schmale Hohlräume prüfen, zu denen herkömmliche 6-8-mm-Sonden keinen Zugang haben?
Ja. Seine 3,0-mm-Sonde mit Stahlmantel ist speziell für das Eindringen in ultradünne Kanäle und tiefe Löcher konzipiert, die für größere Module unzugänglich sind.
2. Minimiert das optische Design tote Winkel innerhalb komplexer interner Strukturen?
Ja. Es verfügt über ein ultraweites Sichtfeld von 121,5°, das tote Winkel bei der Beobachtung in geschlossenen Räumen deutlich reduziert.
3. Ist die Sonde robust genug für nasse oder raue Industrieumgebungen?
Ja. Die Sonde verfügt über die Schutzart IP67 und gewährleistet so einen zuverlässigen Betrieb in feuchten oder schmutzigen Inspektionsszenarien.
4. Wie wird eine gleichmäßige Beleuchtung in tiefen oder dunklen Hohlräumen gewährleistet?

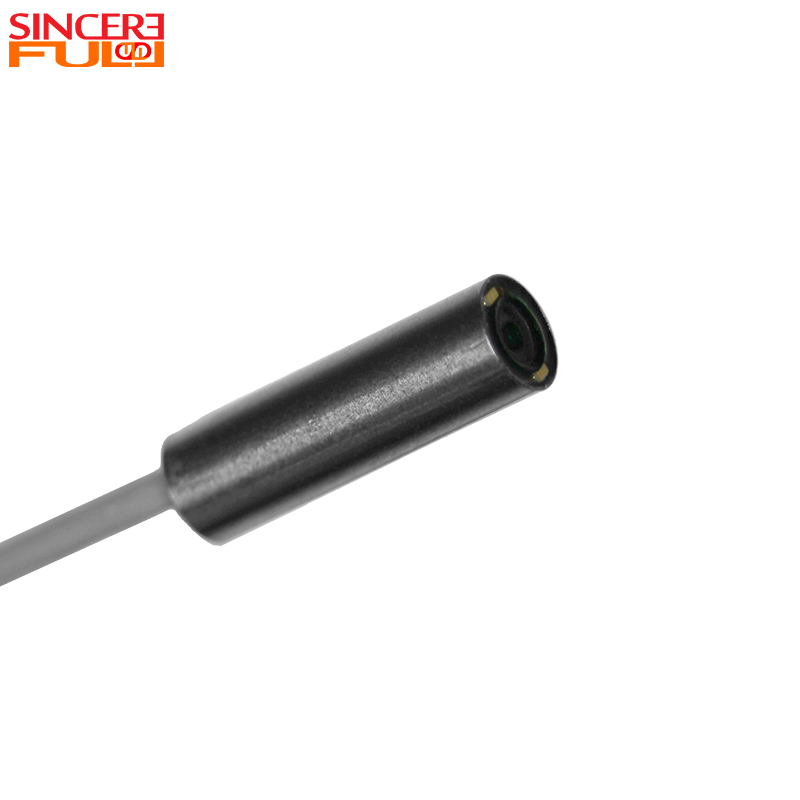

Es nutzt ein geteiltes LED-Layout, das die Gleichmäßigkeit der Lichtverteilung verbessert und zentrale Hotspots eliminiert, um eine klarere Darstellung dunkler Räume zu ermöglichen.
