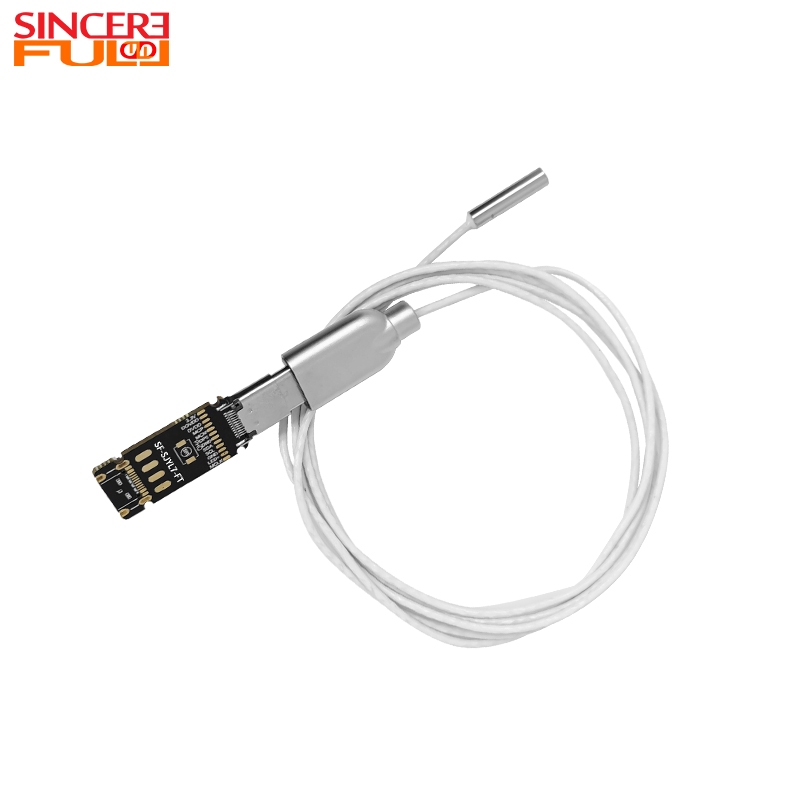

Inden for moderne medicin og industriel inspektion er endoskoper blevet uundværlige værktøjer til at visualisere områder, der ellers er skjult for det blotte øje. I hjertet af hvert endoskop ligger to kritiske komponenter: en lyskilde og et kamera. Selvom dette kan virke som en simpel kombination, er det indviklede forhold mellem belysning og billeddannelse, hvad der gør intern undersøgelse mulig. Ved at bruge vores Wide-Angle 720P HD OV9734 CMOS Separated Type-C Endoscope Camera Module som et casestudie, undersøger denne artikel de grundlæggende årsager til, hvorfor begge elementer er essentielle, og hvordan deres specifikke parametre direkte muliggør effektiv praktisk anvendelse.
Det primære formål med et endoskop er at få adgang til indelukkede, dybt forsænkede eller helt mørke rum - det være sig et hulrum i menneskekroppen som en fordøjelseskanal eller det indviklede indre af en jetmotor. Disse miljøer deler to fælles problemer:
1. Absolut mørke: Der er intet naturligt omgivende lys.
2. Rumlige begrænsninger: Mellemrummene er smalle, snoede og kræver ofte visualisering fra ekstremt tætte hold.
Et kamera alene er ubrugeligt i rent mørke. Omvendt lyser et lys ind i et hulrum uden et kamera for at fange det reflekterede lys kun tomrummet uden at give nogen struktureret information. Det er den synergistiske kombination af begge, der skaber et funktionelt visuelt system.
Lysets funktion er ikke blot at lyse, men at gøre det på en måde, der er effektiv og sikker til den specifikke anvendelse.
Overvinde mørke: Kernefunktionen er at oversvømme målområdet med tilstrækkelig lysstyrke. Vores modul, med sine fire integrerede LED-perler, er konstrueret til at give denne essentielle belysning direkte ved spidsen af sonden.
Vigtigheden af kvalitet og placering af lys: Det er ikke nok blot at have et lys. Dårlig belysning kan skabe flere problemer, end det løser.
Eliminering af skygger: Traditionel ekstern belysning kaster barske skygger fra forhindringer inde i hulrummet og slører detaljer. Vores moduls vigtigste fordel er dets koaksiale belysningsdesign - LED'erne er arrangeret symmetrisk omkring linsen. Dette sikrer, at lys projiceres jævnt langs samme akse som kameraets synsfelt, hvilket reducerer skygger dramatisk og giver ensartet dækning over hele synsfeltet. Dette er afgørende for at identificere subtile revner, teksturer eller biologiske træk.
Tilpasning til miljøet: Den ultratynde φ3,5 mm diameter af linsen og lyssamlingen er en kritisk parameter. Det gør det muligt for den integrerede lyskilde at nå dybt ind i de smalleste passager, såsom rør med lille diameter eller sarte anatomiske kanaler, hvor eksternt lys ikke kan nå effektivt.
Kameraets rolle er at fange lyset, der reflekteres fra målet, og omdanne det til et brugbart elektronisk billede. Kvaliteten af dette billede bestemmes af sensoren og de optiske komponenter.
Se klart og bredt: Kameraet skal give et klart, bredt og præcist billede fra en ekstremt kort arbejdsafstand.
Vidvinkelfordelen: Vores moduls 102° ultrabrede synsfelt (FOV) er en central parameter. I et smalt rør eller en kanal ville en standardlinse kun vise en lille, tunnel-vision-lignende plet af væggen direkte foran den. 102° FOV giver operatøren mulighed for at se en meget bredere flade af den indre overflade uden at flytte sonden, som vist nedenfor. Dette forbedrer inspektionseffektiviteten drastisk og reducerer chancen for at gå glip af kritiske defekter placeret uden for centrum.
Opløsning af detaljer på nært hold: 5-15 mm ultra-tætte fokusområde-parameteren er specielt udviklet til dette miljø. En konventionel kameralinse, der er fokuseret til det uendelige, ville kun producere et sløret billede på denne afstand. Dette specialiserede fokusområde sikrer, at det optagede billede er skarpt og detaljeret lige ved spidsen af sonden, hvilket er vigtigt for at undersøge overfladeteksturer, mikrobearbejdningsmærker eller vævsmønstre.
Overførsel af billedet: Kamerasensoren (OV9734 CMOS) konverterer lys til et digitalt signal. Parametre som 720p opløsning og 30FPS sikrer, at videooutput er både detaljeret nok til diagnose og jævnt nok til realtidsnavigation. UVC-protokollen og Type-C-grænsefladen fungerer derefter som det universelle sprog og motorvej, der problemfrit overfører denne højkvalitetsvideo til enhver værtsenhed til visning og optagelse.
Integrationen af lys og kamera er det, der skaber et system, der er større end summen af dets dele.
Et lukket sløjfesystem: Endoskopet skaber et selvstændigt visuelt system. Lyset udsender fotoner, som rejser til målet. Fotonerne reflekteres fra målet, rejser tilbage til kameralinsen og fanges af sensoren. Denne lukkede sløjfe fungerer uafhængigt af eksterne forhold, hvilket gør intern inspektion mulig.
Præcisionsteknik for optimal ydeevne: SMT- og AA-fremstillingsprocesserne (Active Alignment) sikrer den præcise mekaniske og optiske justering af linsen og sensoren. Denne præcision er altafgørende for modulets ydeevne. Selv en lille forskydning ville forringe billedkvaliteten, hvilket forårsager sløring eller forvrængning, især ved kanterne af den brede 102°-ramme, hvilket underminerer hele formålet med højopløsningssensoren og omhyggeligt designet optik.
Som konklusion kræver et endoskop både et lys og et kamera, fordi det ene er funktionelt ufuldstændigt uden det andet. Lyset gør det usynlige miljø synligt, mens kameraet fanger, behandler og transmitterer den visuelle information. De specifikke parametre for vores modul - de koaksiale LED-lys, 102° synsfelt, 5-15 mm fokusområde og 720p opløsning - er ikke vilkårlige specifikationer. De er omhyggeligt udvalgte og konstruerede svar på de praktiske udfordringer ved intern inspektion. Sammen danner de et synergistisk system, der gør det muligt for fagfolk at se det usete, diagnosticere det skjulte og inspicere det utilgængelige, hvilket beviser, at i endoskopiens verden er lys og kamera to halvdele af en helhed.
