Introduktion
Hvis du nogensinde har brugt et endoskop i et mørkt rør eller kropshulrum, ved du, at lysstyrken betyder noget. En nøglespecifikation, der bestemmer, hvor meget lys der når sensoren, er F-tallet (også kaldet f-stop eller Lens blænde ). Kort sagt betyder et mindre F-tal en større åbning og et lysere billede. Denne artikel forklarer, hvad F-nummer betyder for design af endoskopkameramoduler , hvordan det påvirker billedkvaliteten, og hvorfor det er afgørende for medicinsk og industriel inspektion.
Hvad er F-nummer?
F-tallet ( optisk blænde ) er forholdet mellem objektivets brændvidde og diameteren af indgangspupillen. Det skrives som f/N, fx f/2.0, f/2.8.
Mindre F-tal (f.eks. f/1.8) = større blænde = mere lys = lysere billede.
Større F-tal (f.eks. f/8.0) = mindre blænde = mindre lys = mørkere billede.
Ved endoskopi er den primære bekymring lysindsamling, fordi miljøet er mørkt, og sensoren er lille.
Hvorfor F-nummer betyder noget
Et endoskopkameramodul fungerer i trange, mørke rum – et rør, en motorcylinder eller et kavitet i kroppen. Belysningen er begrænset (små LED'er eller fiberoptik). Et lavt F-tal (f.eks. f/1.8) opsamler mere lys, hvilket gør det muligt for cmos-modulets kamera at producere et lyst, støjsvagt billede uden overdreven LED-varme.
For et mikroendoskop-kameramodul (diameter under 2 mm) er blænden fysisk meget lille. Det er svært at opnå et lavt F-tal; mange har F‑3.0 eller højere, hvilket gør dem mindre følsomme.
F-nummer og opløsning
Et 1080p endoskopkameramodul (eller hd-kameramodul ) har brug for nok lys til at løse fine detaljer. Et højt F-tal (f.eks. f/4.0) dæmper billedet og fremtvinger forstærkning (forstærkning), der tilføjer støj og reducerer den effektive opløsning. af høj kvalitet USB-kameramodul- og UVC-kameramodulprodukter til professionel brug har ofte F-numre på f/1.8 til f/2.4.
Typiske F-numre efter endoskoptype
Type |
Typisk F-nummer |
Hvorfor |
|---|---|---|
Medicinsk laparoskop (10 mm) |
f/1,8 – f/2,2 |
Stor linse, lysstærk til operation |
Industrielt boreskop (5–8 mm) |
f/2.0 – f/2.8 |
Balancer lys og dybdeskarphed |
Forbruger USB-endoskop (5,5 mm) |
f/2,8 – f/3,5 |
Omkostningsoptimeret |
Mikroendoskop (≤2 mm) |
f/3,5 – f/5,6 |
Fysisk størrelse begrænser blænden |
1080p endoskop kameramodul |
f/2.0 – f/2.8 |
God ydeevne i svagt lys |
Afvejning: Lys vs. dybdeskarphed
En større blændeåbning (lille F-tal) giver mere lys, men reducerer dybdeskarpheden – kun et snævert område af afstande er skarpt. Til endoskopi ønsker vi ofte alt fra 5 mm til 50 mm i fokus. For at øge dybdeskarpheden ville du bruge en mindre blænde (højere F-tal), men det gør billedet mørkere. Designere går på kompromis (f.eks. f/2.4) og stoler på vidvinkelobjektiver for naturlig dybdeskarphed.
F-nummer i forskellige modultyper
USB Camera Module (UVC) – Plug-and-play-endoskoper har ofte faste blænder omkring f/2.8. Et UVC-kameramodul med f/2.0 klarer sig bedre i mørke hulrum.
Medicinsk endoskopkameramodul – Kirurgiske skoper sigter mod f/1.8 til f/2.2, der balancerer lysstyrke og dybdeskarphed.
Mikroendoskop kameramodul – Under 2 mm diameter er linserne små. De fleste er f/3.5+ og er afhængige af følsomme cmos-modulkamerasensorer og lyse LED'er.
Valg af det rigtige F-nummer
Anvendelse |
Anbefalet F-nummer |
Note |
|---|---|---|
Medicinsk kirurgi |
f/1,8 – f/2,2 |
Maksimal lysstyrke |
Industriel inspektion |
f/2.0 – f/2.8 |
God balance |
Hjem DIY / automotive |
f/2,8 – f/3,5 |
Overkommelig, tilstrækkelig |
Meget smalle hulrum (<3 mm) |
f/3,5 – f/5,6 |
Accepter lavere lys, brug mere LED |
Avanceret 1080p endoskopkameramodul |
f/2.0 – f/2.4 |
Skarp, lys, lav støj |
F-nummer og USB-endoskopydeevne
Et USB-kameramodul , der forbindes til en bærbar computer, trækker strøm fra værten. Hvis F-tallet er for højt, bliver billedet mørkt, hvilket tvinger længere eksponering (bevægelsessløring) eller forstærkning (støj). Et godt UVC-kameramodul til professionel inspektion bør specificere dets optiske blænde – se efter f/2.4 eller lavere.

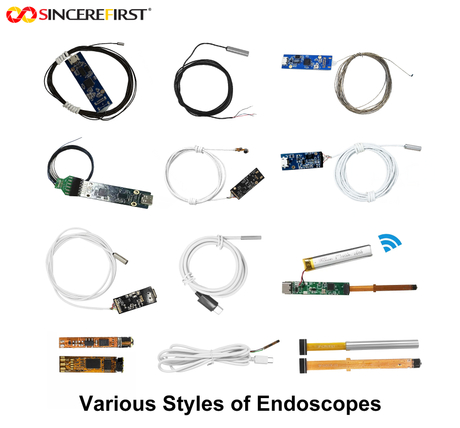

Sincere's endoskopkameramoduler
Hos Sincere designer vi endoskopkameramodulprodukter med nøje udvalgte F-numre:
Endoskopkameramodul – Brugerdefineret blænde fra f/1.8 til f/5.6.
USB-kameramodul – UVC-kompatibelt, lavt f# til lyse billeder.
Objektivblænde – Optimeret til lysindsamling eller dybdeskarphed.
HD-kameramodul – 1080p-moduler med f/2.0 – f/2.8.
UVC-kameramodul – Plug-and-play med specificeret F-nummer.
Mikroendoskopkameramodul – Ultrakompakt (ned til 1,5 mm) med bedst mulig blænde.
1080p endoskopkameramodul – Balanceret optik til skarpe, lyse billeder.
Resumé
F-nummeret ( optisk blænde ) er en kritisk specifikation for ethvert endoskopkameramodul . Et lavt F-tal (f.eks. f/1.8) giver lysere billeder, men mindre dybdeskarphed. Et højt F-tal (f.eks. f/3.5) giver mere dybdeskarphed, men har brug for mere lys. Til de fleste medicinske og industrielle inspektioner fungerer et F-tal på f/2.0 til f/2.8 godt til HD-kameramodulapplikationer . Når du vælger et USB-kameramodul eller et UVC-kameramodul , skal du kontrollere F-nummeret. Et mikroendoskopkameramodul kan have et højere F-nummer på grund af størrelsesbegrænsninger – kompenser med lysere lysdioder. For et 1080p-endoskopkameramodul sikrer F-numre under f/2.4 fremragende ydeevne i svagt lys.
Kontakt Sincere for at diskutere dit endoskopkameramodul og krav til blændeåbning.
