Úvod
Pokud jste někdy použili endoskop v tmavé trubce nebo tělesné dutině, víte, že na jasu záleží. Jednou z klíčových specifikací, která určuje, kolik světla dopadá na snímač, je číslo F (nazývané také clonové číslo nebo clona objektivu ). Jednoduše řečeno, menší F-číslo znamená větší otvor a jasnější obraz. Tento článek vysvětluje, co F-číslo znamená pro návrhy modulů endoskopických kamer , jak ovlivňuje kvalitu obrazu a proč je důležité pro lékařské a průmyslové kontroly.
Co je F-číslo?
F-číslo ( Optická apertura ) je poměr ohniskové vzdálenosti objektivu k průměru vstupní pupily. Zapisuje se jako f/N, např. f/2,0, f/2,8.
Menší clonové číslo (např. f/1,8) = větší clona = více světla = jasnější snímek.
Větší clonové číslo (např. f/8,0) = menší clona = méně světla = tmavší snímek.
V endoskopii je primárním zájmem shromažďování světla, protože prostředí je tmavé a snímač je malý.
Proč je F-číslo důležité Modul
endoskopické kamery pracuje v těsných a tmavých prostorách – potrubí, válec motoru nebo dutina těla. Osvětlení je omezené (malé LED nebo optické vlákno). Nízké clonové číslo (např. f/1,8) shromažďuje více světla, což umožňuje fotoaparátu s modulem CMOS vytvářet jasný obraz s nízkým šumem bez nadměrného zahřívání LED.
U modulu kamery mikro endoskopu (průměr pod 2 mm) je otvor fyzicky velmi malý. Dosažení nízkého F-čísla je těžké; mnoho z nich má F-3.0 nebo vyšší, takže jsou méně citlivé.
F-číslo a rozlišení
Modul endoskopické kamery 1080p (nebo modul kamery HD ) potřebuje dostatek světla k rozlišení jemných detailů. Vysoké F-číslo (např. f/4,0) ztmaví obraz a vynutí zesílení (zesílení), které přidává šum a snižuje efektivní rozlišení. Vysoce kvalitní produkty USB Camera Module a UVC kamerové moduly pro profesionální použití mají často F-čísla f/1,8 až f/2,4.
Typická F-čísla podle typu endoskopu
Typ |
Typické F-číslo |
Proč |
|---|---|---|
Lékařský laparoskop (10 mm) |
f/1,8 – f/2,2 |
Velká čočka, světelná pro chirurgii |
Průmyslový boroskop (5–8 mm) |
f/2,0 – f/2,8 |
Vyvažte světlo a hloubku ostrosti |
Spotřebitelský endoskop USB (5,5 mm) |
f/2,8 – f/3,5 |
Nákladově optimalizované |
Mikroendoskop (≤2 mm) |
f/3,5 – f/5,6 |
Fyzická velikost omezuje clonu |
Modul endoskopické kamery 1080p |
f/2,0 – f/2,8 |
Dobrý výkon při slabém osvětlení |
Kompromis: Světlo vs. hloubka ostrosti
Větší clona (malé F-číslo) poskytuje více světla, ale snižuje hloubku ostrosti – ostrý je pouze úzký rozsah vzdáleností. Pro endoskopii často chceme zaostřit vše od 5 mm do 50 mm. Chcete-li zvýšit hloubku ostrosti, použili byste menší clonu (vyšší číslo F), ale tím se obraz ztmaví. Návrháři dělají kompromisy (např. f/2,4) a spoléhají na širokoúhlé objektivy pro přirozenou hloubku ostrosti.
F-číslo v různých typech modulů
USB Camera Module (UVC) – Endoskopy typu Plug-and-play mají často pevnou clonu kolem f/2,8. Modul UVC kamery s f/2,0 funguje lépe v tmavých dutinách.
Modul kamery lékařského endoskopu – Chirurgické dalekohledy cílí na f/1,8 až f/2,2, vyvažují jas a hloubku ostrosti.
Modul mikro endoskopické kamery – čočky jsou malé s průměrem menším než 2 mm. Většina z nich má světelnost f/3,5+ a spoléhá na citlivé snímače CMOS modulu a jasné LED diody.
Výběr správného F-čísla
Aplikace |
Doporučené F-číslo |
Poznámka |
|---|---|---|
Lékařská chirurgie |
f/1,8 – f/2,2 |
Maximální jas |
Průmyslová kontrola |
f/2,0 – f/2,8 |
Dobrá rovnováha |
Domácí DIY / automobilový průmysl |
f/2,8 – f/3,5 |
Cenově dostupné, dostatečné |
Velmi úzké dutiny (<3 mm) |
f/3,5 – f/5,6 |
Přijměte nižší světlo, použijte více LED |
Špičkový modul endoskopické kamery 1080p |
f/2,0 – f/2,4 |
Ostrý, jasný, nízký šum |
F-číslo a výkon endoskopu USB Modul
USB kamery , který se připojuje k notebooku, odebírá energii z hostitele. Pokud je clonové číslo příliš vysoké, bude snímek tmavý, což si vynutí delší expozici (rozmazání pohybu) nebo zisk (šum). Dobrý modul UVC kamery pro profesionální kontrolu by měl specifikovat svou optickou clonu – hledejte f/2,4 nebo nižší.

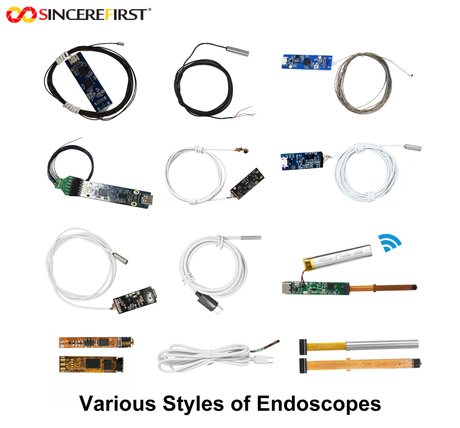

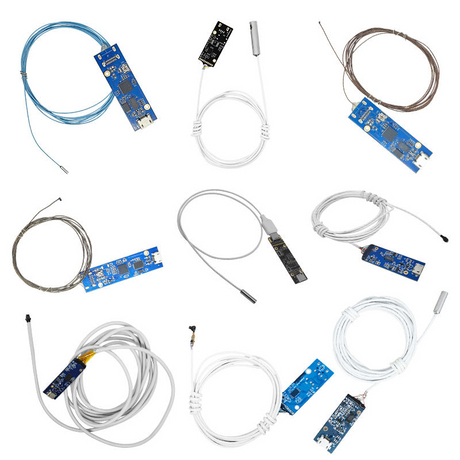

Moduly endoskopických kamer Sincere
Ve společnosti Sincere navrhujeme produkty modulů endoskopických kamer s pečlivě vybranými F-čísly:
Modul endoskopické kamery – Vlastní clona od f/1,8 do f/5,6.
Modul USB Camera Module – kompatibilní s UVC, nízké f# pro jasný obraz.
Clona objektivu – Optimalizováno pro shromažďování světla nebo hloubku ostrosti.
Modul HD kamery – moduly 1080p s f/2,0 – f/2,8.
Modul UVC kamery – Plug-and-play se specifikovaným F-číslem.
Modul mikro endoskopické kamery – Ultrakompaktní (do 1,5 mm) s nejlepší možnou clonou.
Modul endoskopické kamery 1080p – Vyvážená optika pro ostrý a jasný obraz.
Shrnutí
F-číslo ( optická apertura ) je kritickou specifikací pro jakýkoli modul endoskopické kamery . Nízké clonové číslo (např. f/1,8) poskytuje jasnější snímky, ale menší hloubku ostrosti. Vysoké clonové číslo (např. f/3,5) poskytuje větší hloubku ostrosti, ale vyžaduje více světla. Pro většinu lékařských a průmyslových inspekcí F-číslo f/2,0 až f/2,8 funguje dobře pro aplikace modulu HD kamery . Při výběru modulu kamery USB nebo modulu kamery UVC zkontrolujte číslo F. Modul mikroendoskopické kamery může mít vyšší F-číslo kvůli omezením velikosti – kompenzujte to jasnějšími LED. U modulu endoskopické kamery 1080p zajišťují F-čísla pod f/2,4 vynikající výkon při slabém osvětlení.
