SF-C50USB-D2.0
OPRIGTIG FØRST
|

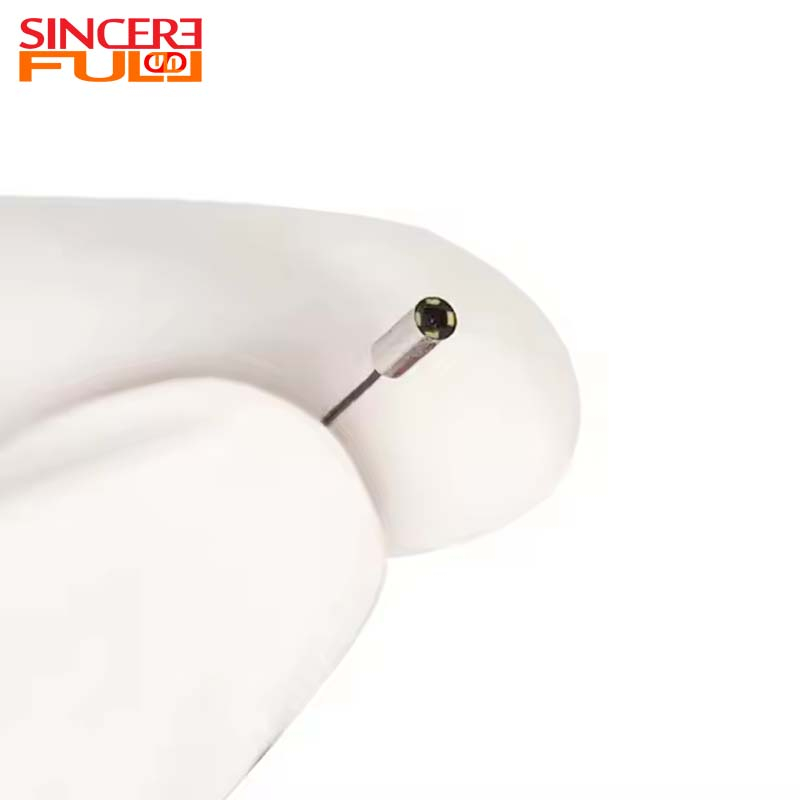

Dette 2 mm IP67 OCHFA10 endoskop kameramodul til nærgående LED-inspektion
,
Når kameraåbningen er ekstremt begrænset, bliver sondediameteren den første valgbetingelse. Dette OCHFA10-modul bruger et Ø2,00 ± 0,05 mm kamerahoved med 700×700 YUV/MJPEG-output, et 86° × 86° synsfelt og et 5–50 mm fokusområde til visuel inspektion på nært hold. Fire 0201 LED'er er integreret med kamerahovedet, mens 1500 ± 50 mm kablet adskiller det lille billedhoved fra USB-kortet. Denne struktur kan evalueres for OEM-værktøjer, hvor front-end pladsen er begrænset, og elektronikken skal placeres længere tilbage i enheden. Forskel: Vælg denne model, når et 2,0 mm kamerahoved, 700×700 kvadrat output og integrerede mikro-LED'er er vigtigere end højere opløsning, sidevisningsbilleder eller et ubekræftet billedhastighedskrav. |
![]() |
1. Ø2,00 ± 0,05 mm Diameter: Hjælper med at skærme projekter, hvor indsættelsesdiameter er den vigtigste mekaniske grænse, før billedkvalitet diskuteres.
2. 700 × 700 output: Skaber et kvadratisk billedformat, der kan evalueres for grænseflader, hvor lige vandret og lodret dækning er nyttig.
3. 86° × 86° FOV: Understøtter bred, symmetrisk dækning inden for det bekræftede nærliggende optiske design.
4. 5–50 mm fokusområde: Definerer vinduet for bekræftet visningsafstand og forhindrer siden i at overlove lang rækkevidde.
5. 4 × 0201 LED'er: Giver integreret supplerende belysning i kompakte rum, hvor eksternt lys er begrænset.

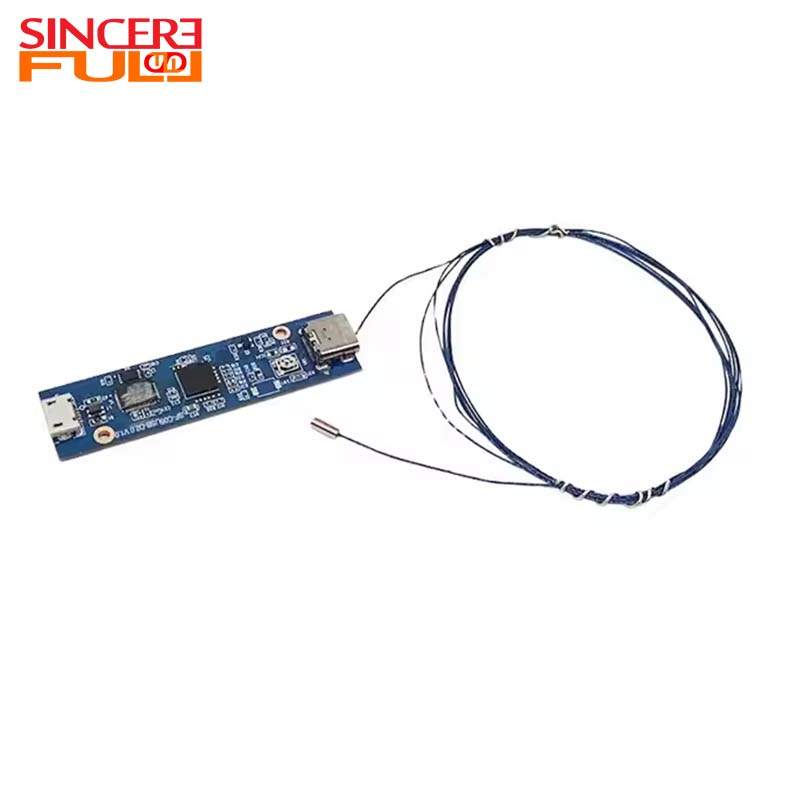

6. 1500 ± 50 mm kabel: Tillader det lille kamerahoved og USB-kortet at blive placeret fra hinanden under enhedsintegrering.
7. IP67 vandtæt med stålskal: Udstyret med en stålskal, opnår IP67 vandtæt, hvilket sikrer stabil drift i barske miljøer.
Produktnavn |
Medicinsk endoskop kameramodul |
Billedsensor |
OCHFA10 |
Pixel |
1 MP |
Fokusområde |
5-50 mm |
Brændvidde |
0,418 mm |
F. NEJ |
5.0 |
Produkttype |
Endoskop kamera modul |
Led |
0201 Led |
TV-forvrængning |
<-11 % |
Feature |
CMOS-sensor Endoskop-kameramodul |
1. Mikrokanals komponentinspektion: 2,0 mm kamerahovedet kan evalueres, når den tilgængelige indføringsåbning er den primære strukturelle begrænsning.
2. Kompakt hulrumsobservation: 86° × 86° FOV og 5-50 mm fokusområde understøtter observation på nært hold inde i små lukkede strukturer.
3. Mørk, visuel kontrol på nært hold: Fire 0201 LED'er giver supplerende belysning, når eksternt lys ikke nemt kan nå målet.
4. OEM-sondeudvikling: 1500 ± 50 mm-kablet adskiller det lille kamerahoved fra USB-kortet for mere fleksibelt internt arrangement.
FAQ ◢
1. Er dette et standard 720P kameramodul?
Nej. Den uploadede produktionsspecifikation bekræfter et output på 700 × 700. Denne side skal beskrive den faktiske kvadratiske opløsning i stedet for at konvertere den til en standard 1280 × 720 '720P' etiket.
2. Hvilken billedhastighed er bekræftet for denne model?
Den uploadede produktionsspecifikation angiver ikke en billedhastighedsværdi. Hvis dit projekt har et specifikt fps-krav, bedes du bekræfte det under prøveevalueringen.
3. Hvilken arbejdsafstand er bekræftet?
Det bekræftede fokusområde er 5–50 mm. Den faktiske måloverflade og endelige enhedsbelysning bør stadig evalueres med en prøve.
4. Hvilken LED-konfiguration er bekræftet?
Specifikationen viser fire 0201 LED'er.
5. Betyder USB2.0 UVC, at hver vært automatisk er kompatibel?
UVC kan forenkle kameraintegration på værtssiden, men den endelige vært, USB-rolle, operativsystem, applikationssoftware, strøm- og kabelarrangement bør stadig verificeres.
6. Hvilke oplysninger skal jeg give til prøveevaluering?
Angiv venligst indsættelsesdiametergrænsen, målafstand, værtssystem, kabelkrav, lysforhold og endelig probestruktur.
For at evaluere dette 2,0 mm OCHFA10-modul bedes du sende os din indføringsdiametergrænse, målafstand, værtssystem, kabelkrav, lystilstand og endelige sondestruktur. Vi vil bruge disse betingelser til at kontrollere, om den bekræftede 700×700, 5–50 mm optiske konfiguration passer til din enhed.
