1,2 mm OCHTA10 USB2.0 UVC-endoskopkameramodul med 400×400 opløsning, 4-LED og 100° FOV vidvinkel

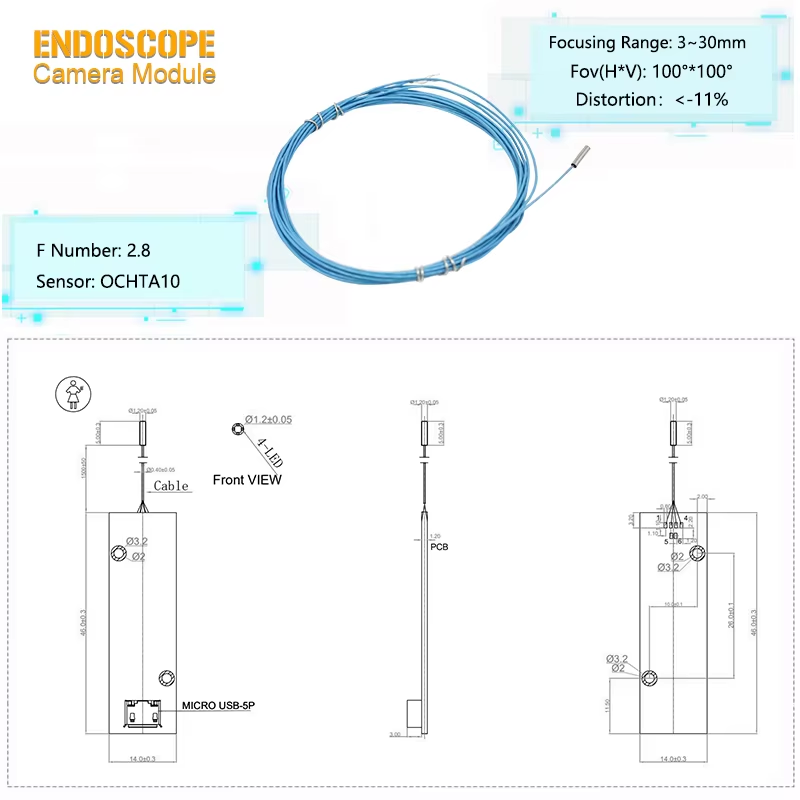

1,2 mm OCHTA10 USB2.0 UVC-endoskopkameramodul med 400×400 opløsning, 4-LED og 100° FOV-vidvinkel designet til mikroendoskopenheder, medicinske visualiseringsværktøjer, industrielle mikroboreskoper, inspektionssystemer for små lumen og observationsudstyr med smalt rum. Bygget med en OCHTA10-sensor understøtter dette modul 400×400 opløsning , YUV- og MJPEG-billedformater og en D1.2 mikro-frontend-struktur . Den har også 4-LED nærbelysning , 100° vandret × 100° lodret synsfelt og et fokusområde på 3-30 mm , hvilket gør det velegnet til visualisering på nært hold inde i små hulrum, rør, enhedsinteriør og kompakte inspektionsværktøjer. Den adskilte struktur gør det muligt at placere mikrokameraets frontende i observationsområdet, mens hovedkortet og Micro USB-stikket kan arrangeres inde i håndtaget, kontrolpanelområdet eller enhedskroppen

Produktfordel ◢

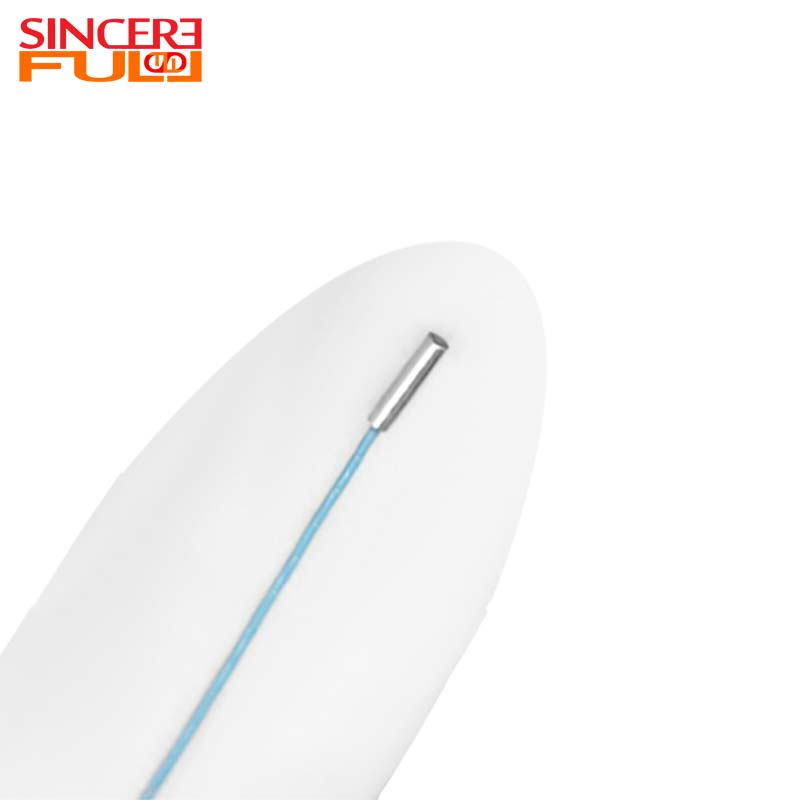

1. D1.2 mikrodiameter til ultrasmalle rum: D1.2 front-end-strukturen er velegnet til meget små åbninger, mikrohulrum, små rør og kompakte visualiseringsværktøjer. Det er en praktisk mulighed for projekter, hvor et 2 mm, 3 mm eller større endoskopkameramodul er for stort til enhedens struktur.

2. OCHTA10-sensor med 400×400-output: OCHTA10-sensoren og 400×400 kvadratisk billedoutput er velegnede til mikroendoskop-lignende observation og visualisering på nært hold. Det firkantede billedformat hjælper med at give afbalanceret visuel dækning af cirkulære, rørformede og begrænsede observationsområder.

3. USB2.0 UVC med YUV & MJPEG: USB2.0 UVC-grænsefladen understøtter praktisk billedopsamling til USB-baserede inspektionsterminaler, pc-tilsluttede endoskopsystemer og indlejrede USB-visualiseringsenheder. YUV- og MJPEG-formater giver kunderne mulighed for at evaluere billedkvalitet, båndbredde og proceskrav på værtssiden.

4. 4-LED nærområdebelysning: Modulet integrerer en 4-LED front-end struktur for at understøtte kortdistanceobservation i mørkere hulrum og smalle rum. LED lysstyrke, farvetemperatur og kontrolkrav kan gennemgås for OEM-projekter.

5. 3–30 mm fokuseringsområde: Det optiske design er velegnet til observation på nært hold inden for et fokusområde på 3–30 mm. Kunder bør bekræfte den faktiske arbejdsafstand før det endelige valg.

6. 100° × 100° synsfelt: Synsfeltet på 100° H × 100° V hjælper med at fange et bredere syn på tæt afstand, hvilket gør det nyttigt til mikrokavitetsobservation, kontrol af rørvægge og kompakte inspektionssystemer.

Tekniske parametre ◢

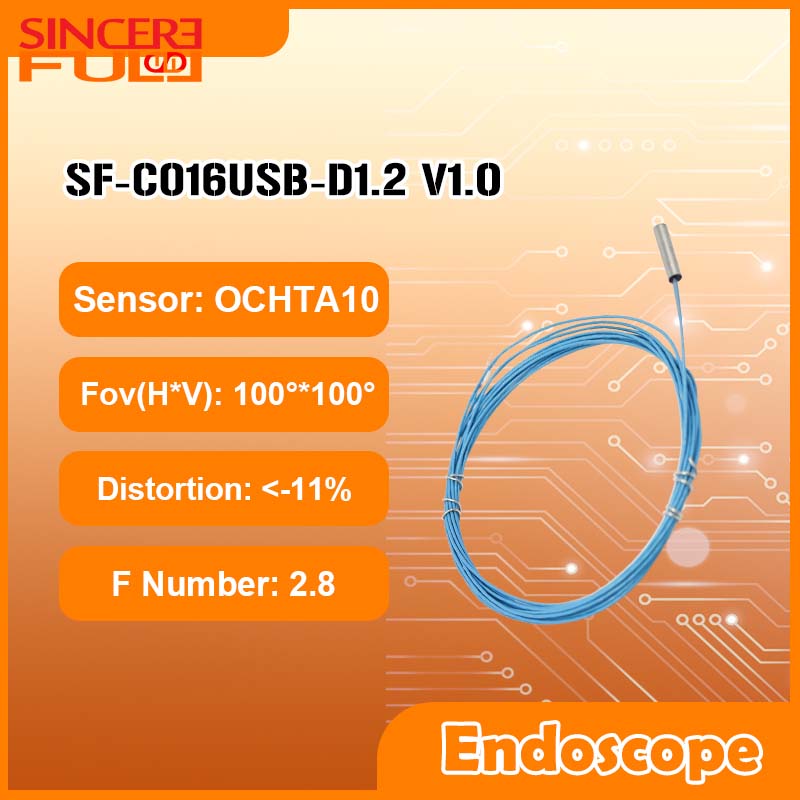

Modelnummer	SF-C016USB-D1.2
Billedsensor	OCHTA10
Diameter	1,2 mm
Fokusområde	3 mm-50 mm
Brændvidde	3,75 mm
F nr.	2.8
FOV(H*V)	120°×88,8°
TV-forvrængning	＜-11 %
Produktion	USB 2.0 UVC
Funktioner	Endoskop kamera

Anvendelse af endoskopkameramodul◢

1. Detektering af rør og smalt rum: Bruges til blokeringsplacering i kloakker/ventilationsrør og påvisning af korrosion eller revner på indervæggen af ​​olierørledninger. Den ultra-lille diameter på 1,2 mm gør det muligt for den at trænge igennem tynde rør, og det 120° synsfelt dækker hurtigt hele rørets indre.

2. Minimalt invasiv medicinsk assistance: Giver real-time billeddannelse i dental rodbehandling og hjælper med positionering under ENT (øre, næse og hals) operationer til fjernelse af fremmedlegemer. Dens ultra-mikrostørrelse reducerer vævsskader, og fokusområdet på 3 mm-50 mm viser tydeligt detaljerne i læsionen.

3. Smart hardwareintegration: Velegnet til visuel navigation af robotslidsrensningsudstyr og miljømodellering i realtid til AR-enheder. Dets mikrodesign påvirker ikke hardwarens fleksibilitet, og USB2.0-grænsefladen letter integrationen med smarte enheder.

FAQ ◢

1: Hvilken type kameramodul er SF-C016USB-D1.2?

 Det er et D1.2 USB2.0 UVC-endoskopkameramodul designet til mikroendoskopenheder, inspektion af ultrasnæver plads, visualisering på nært hold og kompakte OEM-billedværktøjer.

2: Hvad betyder D1.2 for enhedsintegration?

 D1.2 betyder, at kameraets frontend er designet til meget små åbninger og smalle installationsrum. Det er velegnet til projekter, hvor større endoskopkameramoduler ikke kan passe til den nødvendige enhedsstruktur.

3: Hvilken opløsning understøtter denne model?

Modulet understøtter 400×400 opløsning med YUV & MJPEG output. Den er designet til mikrovisualisering snarere end højopløsnings langdistancebilleddannelse.

4: Inkluderer dette modul LED-belysning?

 Ja. Modulet bruger en 4-LED front-end struktur til tæt belysning. LED-lysstyrke, farvetemperatur og kontrolkrav kan gennemgås for tilpassede projekter.

5: Hvad er arbejdsafstanden for dette modul?

Det optiske design understøtter et fokusområde på 3-30 mm , hvilket gør det velegnet til observation på nært hold inde i små hulrum, rør og kompakte inspektionsområder.

6: Er dette modul velegnet til dental, ØNH eller veterinær visualisering?

Det kan evalueres for tandlæge-, ØNH-, veterinær- og andet medicinsk visualiseringsudstyr. Medicinske relaterede projekter bør bekræfte regulatoriske, sikkerhed, rengøring, Shell og systemniveau krav separat.

7: Kan kabellængden eller stikket tilpasses?

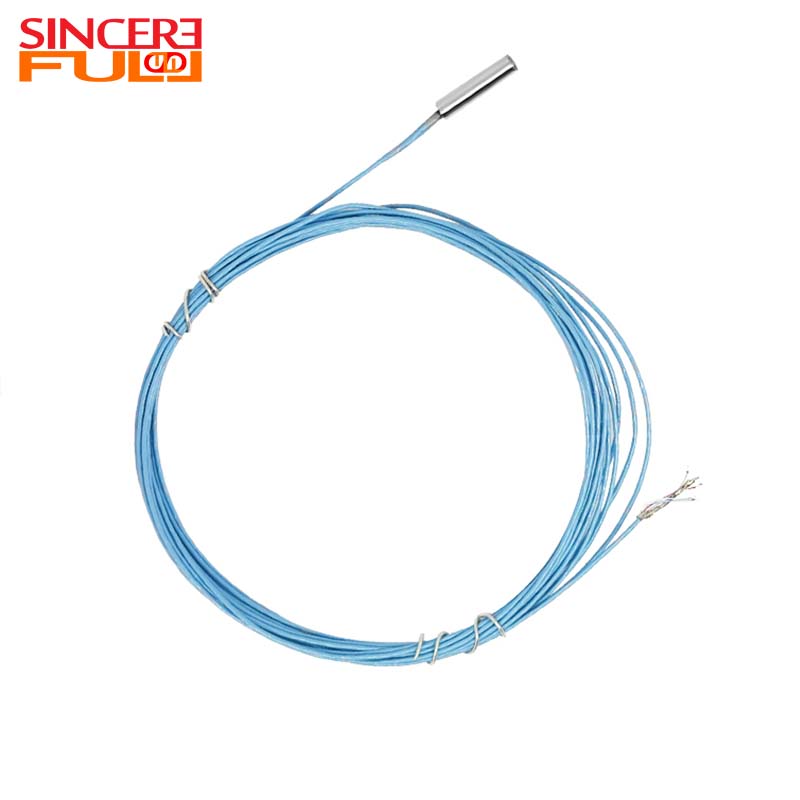

Kabellængde, konnektorstruktur, kortlayout og frontend-integration kan gennemgås i henhold til målenheden. Standarddesignet bruger 1500±50 mm kabel og Micro USB-5P stik.

8: Hvilke oplysninger skal jeg give for at bekræfte, om dette kameramodul passer til mit projekt?

 Del venligst din målenhedstype, påkrævet diameter, arbejdsafstand, FOV-krav, kabellængde, stiktype, belysningskrav, installationsplads, værtsplatform, miljøkrav og forventet anvendelse. Dette hjælper med at vurdere, om standardmodulet er egnet, eller om en tilpasset version skal gennemgås.
