Соперничество между братьями и сестрами: глубокое погружение в BF20A6 против BYD. Датчики изображения BF2013

Соперничество между братьями и сестрами: глубокий взгляд на датчики изображения BYD BF20A6 и BF2013

В сфере миниатюрных КМОП-датчиков изображения компания BYD Semiconductor заняла значительную нишу благодаря своей передовой технологии CIS и высокоинтегрированным конструкциям ISP. Датчики серии BF широко используются в медицинской эндоскопии, промышленном контроле и бытовой электронике. Среди них BF20A6 и BF2013, два родственных продукта с разрешением 0,3 мегапикселя (VGA), часто оказываются на противоположных сторонах дилеммы выбора разработчика. В этой статье представлено систематическое сравнение этих двух датчиков с трех точек зрения: основные параметры, конструкция процесса и позиционирование приложения.

I. Сравнение основных параметров

Пиксельная матрица и разрешение
Оба сенсора относятся к классу VGA, но с небольшими различиями в пиксельных массивах. BF20A6 использует стандартную матрицу эффективных пикселей 640 x 480, классический формат VGA. Однако BF2013 имеет эффективную матрицу пикселей 653 x 493, что немного превышает стандартную спецификацию VGA. Эта разница предполагает, что BF2013 может иметь небольшую дополнительную избыточность пикселей по краям, хотя на практике оба выхода совместимы со стандартным разрешением VGA.

Оптический формат

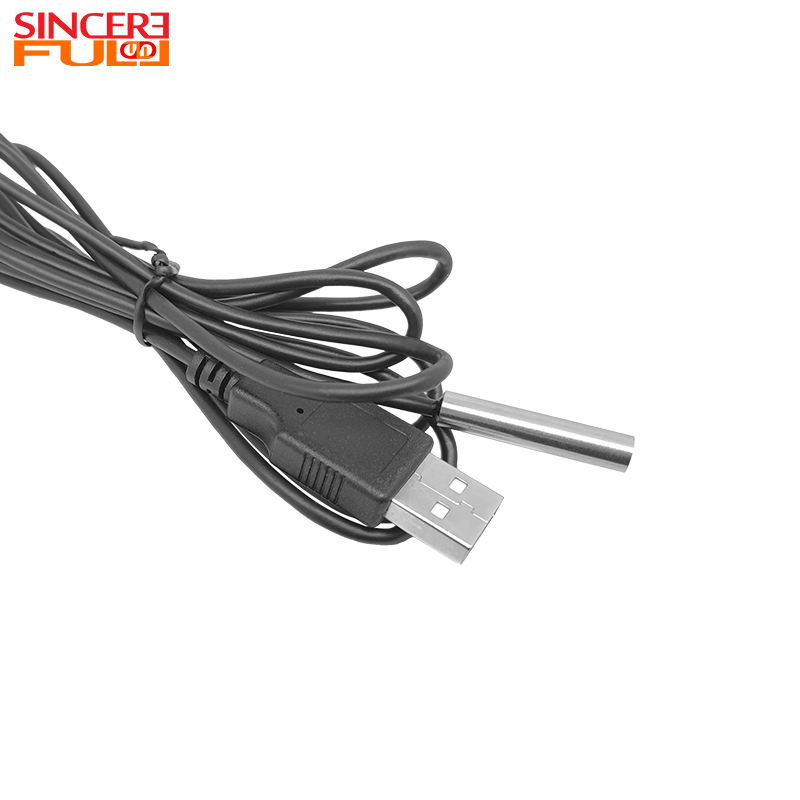

Оба датчика используют оптический формат 1/10 дюйма. Благодаря сверхкомпактным размерам они идеально подходят для устройств с ограниченным пространством, таких как эндоскопы и стоматологические камеры. Интеграция датчика размером 1/10 дюйма в модуль диаметром всего 3–5 мм является ключом к созданию современных систем микровизуализации.

Размер пикселя
Оба имеют размер пикселя 2,25 x 2,25 мкм, что является критическим параметром для качества изображения. По сравнению с пикселями размером менее 1,0 мкм, распространенными в бытовой электронике, размер пикселей 2,25 мкм обеспечивает примерно в пять раз большую площадь сбора света. В сценариях макросъемки, дополненных светодиодной подсветкой, больший размер пикселя напрямую приводит к более высокому соотношению сигнал/шум (SNR) и лучшей производительности при слабом освещении.

Энергопотребление
BF20A6 имеет типичное энергопотребление ≤70 мВт в режиме VGA 30 кадров в секунду и ток в режиме ожидания ≤180 мкА. Хотя конкретные данные о мощности для BF2013 не указаны явно в доступных результатах поиска, ожидается, что, поскольку это продукт того же поколения, он будет находиться в аналогичном диапазоне. Такой уровень энергоэффективности делает оба датчика пригодными для портативных устройств с батарейным питанием, таких как портативные эндоскопы и анализаторы кожи.

Чувствительность и отношение сигнал/шум.
BF20A6 имеет чувствительность 1,35 В/люкс-секунду и соотношение сигнал/шум 37 дБ. BF2013 упоминается в примечаниях по применению со значением SNR ≥38,7 дБ, что ставит их на сопоставимый уровень. Стоит отметить, что в практических модульных приложениях отношение сигнал/шум на системном уровне может быть дополнительно увеличено до более чем 52 дБ за счет совместной оптимизации периферийной схемы и оптики.

·

II. Сравнение процесса и функциональности

Производственный процесс
Оба датчика производятся с использованием передовой технологии обработки изображений CMOS от BYD Semiconductor, обеспечивающей сверхнизкий темновой шум, высокую чувствительность и чрезвычайно низкое энергопотребление. Оба они объединяют ключевые встроенные функции, включая схему шумоподавления CDS, аналоговое глобальное усиление, независимые контроллеры усиления R/G/B, автоматическую компенсацию уровня черного и 10-битный АЦП.



Встроенные функции ISP
Оба датчика включают в себя богатый набор функций ISP, поддерживающих автоматическую экспозицию (AE), автоматический баланс белого (AWB), гамма-коррекцию, коррекцию плохих пикселей, интерполяцию цвета и улучшение контуров. Такой высокий уровень интеграции значительно снижает нагрузку на главный процессор и упрощает проектирование системы.

Выходные форматы
BF20A6 поддерживает несколько форматов данных, таких как Bayer RGB и YCbCr 4:2:2, и может быть настроен на вывод только компонента Y (яркость). Аналогично, BF2013 поддерживает широкий спектр форматов, включая Bayer RGB, RGB444, RGB555, RGB565 и YCBCR 4:2:2. Это разнообразие обеспечивает гибкость для последующей обработки.

Интерфейс управления
Оба оснащены стандартным двухпроводным последовательным интерфейсом (аналогичным I²C) для главного управления работой датчика. Все параметры качества изображения и форматы данных программируются через этот интерфейс.



III. Глубокое погружение в ключевые различия

Небольшое изменение пиксельного массива.
Использование в BF2013 массива пикселей 653 x 493 вместо стандартного 640 x 480 вызывает вопросы о его инженерных замыслах. Одним из возможных объяснений является то, что дополнительные пиксели по краям могут служить эталонами оптического черного или использоваться для цифровой стабилизации изображения. В практических приложениях модули обычно выводят изображение стандартного разрешения VGA, при этом краевые пиксели, вероятно, обрезаются или используются для внутренней обработки.

Расхождения в приложениях.
Анализ доступной информации о продуктах показывает тенденцию к разным целям применения. BF20A6 имеет более широкую сферу применения, охватывая такие области, как камеры мобильных телефонов, камеры ноутбуков, КПК, MP4-плееры, цифровые фотоаппараты и оборудование для видеоконференций. Это говорит о том, что BF20A6 был разработан как универсальный датчик для разнообразной бытовой электроники.

BF2013, наоборот, чаще используется в специализированных приложениях для эндоскопии и анализа кожи. Некоторые модули BF2013 специально подчеркивают свои возможности обнаружения кожи в сочетании с оптимизированным светодиодным освещением для достижения реалистичного воспроизведения тона кожи и детальной визуализации пор. Это говорит о том, что BF2013 может иметь определенные оптимизации в алгоритмах цветокоррекции или спектральном отклике, адаптированные для визуализации кожи.

Конфигурация частоты кадров
BF20A6 рассчитан на выход VGA 30 кадров в секунду с основной тактовой частотой 12 МГц. Однако некоторые реализации модуля BF2013 могут достигать скорости до 60 кадров в секунду. Эта разница существенна для приложений, требующих захвата быстрого движения, например, для компенсации дрожания рук или выполнения быстрого сканирования. Более высокая частота кадров означает более короткие временные интервалы выборки и более плавный предварительный просмотр в реальном времени.

·

IV. Руководство по выбору сценария применения

·

Осмотр полости рта и уха
В таких случаях, как стоматологические исследования или отоскопы, требующие макросъемки и высокой точности цветопередачи, BF2013 может иметь преимущество. Его потенциальная оптимизация для обнаружения кожи/тканей может обеспечить реалистичную визуализацию тканей слизистой оболочки, а единая конструкция из 6 светодиодов, присутствующая в некоторых модулях, эффективно минимизирует тени.

Общий промышленный контроль
BF20A6 обеспечивает стабильную и надежную основу для получения стабильных и надежных изображений для промышленных бороскопов, проверки труб или других задач, в которых приоритетом является долговечность и универсальность. Его стандартизированный интерфейс и широкая проверка приложений помогают снизить технический риск, связанный с системной интеграцией.

Динамический захват движения
Если приложение предполагает быстрое движение или требует предварительного просмотра с высокой частотой кадров (например, проверка движущихся частей), лучшим выбором будет версия BF2013, поддерживающая скорость вывода 60 кадров в секунду. Более высокая временная частота дискретизации эффективно уменьшает размытость изображения при движении и улучшает распознавание деталей в динамичных сценах.

Портативные устройства, чувствительные к энергопотреблению
Оба датчика обеспечивают превосходное управление мощностью, но BF20A6 обеспечивает четкие типичные значения энергопотребления (≤70 мВт при 30 кадрах в секунду). Для портативных устройств со строго ограниченной емкостью аккумулятора этот конкретный параметр обеспечивает определенную основу для расчетов конструкции источника питания.



Заключение

BF20A6 и BF2013, два типичных VGA CMOS-сенсора от BYD Semiconductor, используют одну и ту же фундаментальную технологию обработки, размер пикселя и оптический формат. Тем не менее, они демонстрируют тонкие, но важные различия в массиве пикселей, направленности приложений и возможностях частоты кадров. Ключ к выбору между ними заключается не в объявлении одного лучшего, а в четком понимании основных требований целевого приложения: является ли приоритетом универсальность общего назначения и широкая проверка или оптимизированная производительность для конкретного варианта использования? Достаточно ли стандартной частоты кадров 30 кадров в секунду или для более плавной захвата движения необходима частота 60 кадров в секунду? Как только эти потребности приложений будут четко определены, правильный выбор между этими двумя родственными продуктами станет очевиден.
