Frecvența cadrelor, măsurată în cadre pe secundă (fps), este numărul de imagini pe care o cameră endoscopică captează și afișează în fiecare secundă. Influențează direct cât de neted apare videoclipul, cât de clar este capturată mișcarea rapidă și cât de bine funcționează camera în condiții de lumină slabă. Indiferent dacă utilizați un modul de cameră pentru endoscop medical, un modul mini de cameră pentru boroscoape industriale sau un modul de cameră USB pentru inspecție DIY, înțelegerea ratei cadrelor vă ajută să alegeți instrumentul potrivit pentru sarcina dvs.
În termeni simpli, o rată de cadre mai mare înseamnă o mișcare mai lină. Videoclipul standard este de 30 fps, ceea ce este suficient de fluid pentru majoritatea observațiilor umane. Cu toate acestea, dacă camera sau subiectul se mișcă rapid – cum ar fi un chirurg care mișcă un laparoscop, un jet de apă în interiorul unei țevi sau o lamă de turbină vibrantă – o rată de cadre mai mare, cum ar fi 60 fps sau chiar 120 fps, va surprinde acțiunea cu mult mai puține neclarități și tremurături.
Dimpotrivă, o rată de cadre mai mică (de exemplu, 15 fps) poate face videoclipul să pară agitat, dar permite camerei să țină obturatorul deschis mai mult timp pentru fiecare cadru, ceea ce îmbunătățește performanța în condiții de lumină scăzută.
Cel mai important compromis este între rata de cadre și performanța la lumină scăzută. Pentru a capta un cadru, senzorul trebuie să fie expus la lumină pentru o anumită perioadă. Ratele mai mari de cadre necesită timpi de expunere mai scurti pe cadru.
La 30 fps, fiecare cadru poate fi expus timp de până la aproximativ 33 de milisecunde.
La 60 de fps, fiecare cadru poate fi expus doar aproximativ 16 milisecunde – jumătate din timp.
Mai puțin timp de expunere înseamnă mai puțină lumină colectată, astfel încât imaginea va fi mai întunecată sau mai zgomotoasă. Prin urmare, dacă utilizați un modul de cameră endoscop într-o cavitate întunecată cu iluminare LED limitată, rularea la 60 fps poate produce o imagine slabă, granulată. Scăderea ratei cadrelor la 30 sau 15 fps va lumina imaginea, dar va face mișcarea să pară mai puțin fluidă.
Endoscopie medicală – În procedurile în care țesutul se mișcă rapid (de exemplu, bătăi inimii, corzi vocale, peristaltism), 60 fps sau chiar 100 fps reduc neclaritatea mișcării și îi ajută pe chirurgi să vadă detaliile fine. Un modul de cameră cmos cu obturator global și rate de cadre ridicate este ideal.
Inspecție industrială – Când inspectați mașinile cu mișcare rapidă (turbine rotative, benzi transportoare), o rată mai mare a cadrelor îngheață mișcarea, permițându-vă să vedeți fisuri sau defecte care altfel ar fi neclare. Un mini modul de cameră cu capacitate de 60 fps poate fi utilizat într-un boroscop pentru a inspecta cilindrii motorului la diferite unghiuri de manivelă.
Robotică și automatizare – Un braț robot sau AGV are nevoie de o latență scăzută și o rată de cadre ridicată pentru a reacționa rapid la mediul său. Un modul de cameră USB în flux la 60 fps prin USB 3.0 poate oferi feedback în timp real pentru alegerea ghidată de viziune.
Inspecție statică sau lentă – Examinarea interiorului unei țevi, a unei cavități de perete sau a unei piese staționare nu necesită o rată de cadre ridicată. 30 fps sau chiar 15 fps este suficient, iar timpul de expunere salvat poate fi folosit pentru a lumina imaginea.
Lumină extrem de scăzută – Dacă lucrați în aproape întuneric (de exemplu, o linie de canalizare cu iluminare LED slabă), scăderea ratei cadrelor la 15 fps sau 10 fps poate dubla sau tripla timpul de expunere, îmbunătățind semnificativ luminozitatea și reducând zgomotul.
Dispozitive alimentate cu baterie – ratele mai mari ale cadrelor consumă mai multă energie, deoarece senzorul și procesorul trebuie să gestioneze mai multe date pe secundă. Pentru un modul de cameră USB portabil care funcționează pe baterie, 30 fps este un compromis bun.

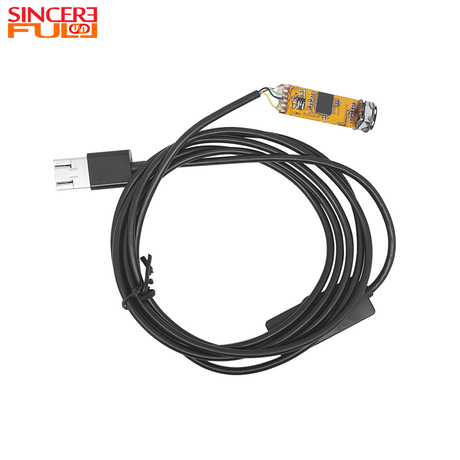

Un modul standard de cameră UVC (clasa video USB) acceptă de obicei mai multe rate de cadre. De exemplu, un modul de cameră endoscop 1080p poate oferi 30 fps la rezoluție maximă și 60 fps la 720p. Computerul gazdă selectează rata de cadre și rezoluția dorite prin protocolul UVC.
Când utilizați un modul de cameră UVC, rețineți că lățimea de bandă USB 2.0 (aproximativ 40 MB/s) limitează 1080p la aproximativ 30 fps atunci când utilizați compresia MJPEG. Pentru a obține 1080p la 60 fps, aveți nevoie de USB 3.0 sau un format de compresie mai mic. Un modul de cameră OEM poate fi proiectat cu o punte USB 3.0 pentru a suporta rate de cadre mai mari.
Aplicație |
Frecvența de cadre recomandată |
Motiv |
|---|---|---|
Endoscopie medicală de rutină (tractul gastrointestinal) |
30 fps |
Suficient de netedă, bună lumină slabă |
Endoscopie cardiacă sau vocală |
60 fps sau mai mare |
Captează mișcarea rapidă a țesuturilor |
Boroscop industrial – inspecție statică |
30 fps |
Performanță echilibrată |
Industrial – transportor mobil |
60 fps |
Reduce neclaritatea mișcării |
Inspecție canalizare / conducte |
15-30 fps |
Lumina slabă necesită adesea o expunere mai lungă |
Endoscop USB de mână (baterie) |
30 fps |
Un compromis bun cu privire la putere |
Pentru un modul de cameră UVC (majoritatea endoscoapelor USB), sistemul de operare sau aplicația selectează rata de cadre. În OpenCV, puteți seta cv2.CAP_PROP_FPS . În VLC, puteți alege rata de cadre dorită din opțiunile dispozitivului de captură.
Pentru un modul de cameră OEM cu un DSP dedicat, firmware-ul vă poate permite să modificați rata de cadre prin meniul OSD sau comenzi seriale.
Pentru un modul de mini cameră care utilizează MIPI CSI-2 (de exemplu, pe un Raspberry Pi), puteți seta rata de cadre în linia de comandă libcamera : libcamera-vid --framerate 60.
Să presupunem că trebuie să inspectați mici fisuri în interiorul unei pale de turbină care se rotește încet. Mediul este moderat iluminat. Un modul standard de cameră endoscopică de 30 fps ar funcționa bine - mișcarea este lentă, iar 30 fps oferă un videoclip fluid.
Dar dacă trebuie să inspectați un transportor de mare viteză care transportă piese electronice mici la 2 m/s, 30 fps poate produce neclaritate în mișcare. Un modul de cameră USB de 60 fps cu obturator global ar capta imagini clare ale fiecărei componente.
Dacă construiți un produs personalizat, un modul de cameră OEM poate fi proiectat să accepte mai multe rate de cadre – de exemplu, 60 fps pentru modul de inspecție rapidă și 15 fps pentru modul de economisire a energiei în condiții de lumină scăzută.
Frecvența cadrelor este un parametru critic pentru performanța camerei endoscopice. Rate mai mari de cadre (60 fps și mai sus) asigură o mișcare mai lină și captează acțiune rapidă cu mai puțină neclaritate, dar necesită mai multă lumină, mai multă lățime de bandă și mai multă putere de procesare. Ratele mai mici de cadre (15-30 fps) îmbunătățesc sensibilitatea la lumină scăzută, reduc ratele de date și prelungesc durata de viață a bateriei.
Atunci când selectați un modul de cameră endoscop - fie un mini modul de cameră pentru spații înguste, un modul de cameră USB pentru utilizare portabilă, un modul de cameră UVC pentru plug-and-play, un modul de cameră OEM pentru un dispozitiv personalizat sau un modul de cameră CMOS pentru viziune încorporată - luați în considerare viteza subiectului, lumina disponibilă și calitatea dorită a imaginii. Adesea, 30 fps este un punct de plecare solid; treceți la 60 fps atunci când mișcarea contează și scadeți la 15 fps atunci când întunericul este principala provocare.
Dacă aveți nevoie de un modul de cameră endoscop personalizat cu o anumită rată de cadre, optimizare pentru lumină scăzută sau o anumită interfață, contactați Sincere. Proiectăm și producem module de cameră OEM adaptate aplicației dumneavoastră medicale, industriale sau de consum.
