3,6 mm miniatyrendoskopmodul: En profesjonell løsning for inspeksjon av ultratrang plass

1. Introduksjon: Når deteksjonskanaler krymper til millimeterskala
I felt som reparasjon av presisjonselektronikk, bildiagnostikk og medisinsk eksperimentell observasjon, er en økende utfordring den stadig krympende fysiske skalaen til objektene som inspiseres, sammen med økende krav til deteksjonsnøyaktighet. Mellomrom inne i smarttelefoner, trange motorhulrom og minimalt invasive medisinske kanaler – alle under 5 mm i diameter – er ofte utilgjengelige for konvensjonelle endoskopsonder. Når standardverktøy ikke kan nå disse områdene, blir det umulig å identifisere kritiske defekter.

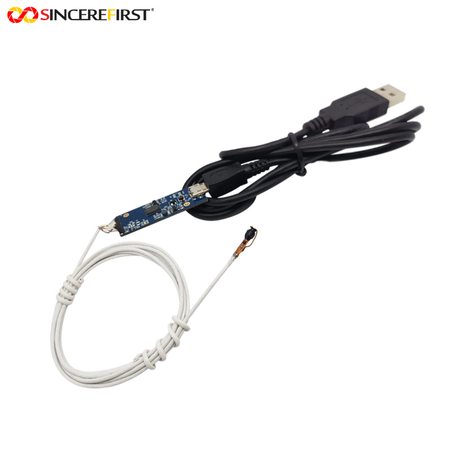

Den 3,6 mm miniatyrendoskopmodulen, bygget rundt OV9734-sensoren, tilbyr en visuell løsning av profesjonell kvalitet for inspeksjon av ultratrang plass. Denne artikkelen gir en detaljert teknisk analyse, applikasjonsveiledning og utvalgsrammeverk, og hjelper ingeniører, teknikere og utviklere med å evaluere kompatibiliteten med systemene deres. Nøkkelord inkluderer hd-endoskop, medisinsk endoskopkamera, inspeksjonskopkamera, minikamera-endoskop, OV9734-sensor for å fremheve produktets profesjonelle verdi.

2. Kjerne tekniske funksjoner

2.1 3,6 mm ultra-miniatyrsonde: Låser opp begrenset plass
Modulens 3,6 mm sondediameter gir enkel tilgang til mikrohull, tynnveggede rør og smale mellomrom større enn 4 mm – områder som ikke kan nås med konvensjonelle 5 mm+ prober.

• Presisjonselektronikkvedlikehold: Inspiser smarttelefonhovedkort, bærbare kjølekanaler eller presisjonsinstrumenter uten full demontering. Sonden gir tydelig visualisering av loddeforbindelser, koblinger og skjulte feil.

• Bildiagnostikk: Naviger i motorhulrom, drivstoffinjektorkanaler eller luftkondisjoneringsrør for feildeteksjon uten demontering.

2.2 Optisk bildesystem: Klart fokus på tvers av 10–100 mm
Utstyrt med OV9734 CMOS-sensoren gir modulen et fokusområde på 10–100 mm, ideelt for inspeksjon på nært hold. Kombinert med 1,08 mm brennvidde, F4,0 blenderåpning og 95°×85°×43,5° ​​FOV, gir den bred dekning med høy klarhet.

• Nærområde (10–15 mm) tillater detaljert observasjon av små komponenter, mens mellomområde (50 mm+) fanger opp omkringliggende strukturer.

• F4.0 blenderåpningen balanserer lysinntak og dybdeskarphet. Fire lysdioder med høy lysstyrke sørger for klare bilder selv i totalt mørke.

2.3 UVC-driverfri arkitektur: Plug-and-Play-integrasjon
Støtter USB 2.0 UVC-protokoll, YUV/MJPEG-utgang og 720P@30fps stabil bildebehandling.

• Ingen drivere eller programvarejustering er nødvendig; bare koble til en bærbar datamaskin eller vertsenhet.

• 5PIN USB og JST SM04B-GHS-TB dobbeltgrensesnittdesign muliggjør fleksibel integrasjon for rask distribusjon eller tilpassede innebygde systemer.

• Standard bildeorientering reduserer oppsettkompleksiteten, og gjør modulen tilgjengelig selv for ikke-ekspertbrukere.

2.4 Fire valgfrie lysdioder med høy lysstyrke: Pålitelig ytelse i lavt lys
Gir effektiv belysning i mørke, trange rom. Valgfri design tillater fleksibel konfigurasjon avhengig av scenariet.

• Bilapplikasjoner drar nytte av enhetlig ringbelysning som unngår overeksponerte sentre eller undereksponerte kanter.

• I medisinske eller eksperimentelle oppsett kan LED-intensiteten justeres for å matche prøvekravene.

3. Hovedapplikasjonsscenarier

3.1 Inspeksjon av ultratynn rørledning

• Scenario: Mikrokanaler, tynnveggede rør, hydrauliske rør ≥4mm.

• Hvorfor det fungerer: 3,6 mm sonde gir tilgang til trange interiører, 10–100 mm fokus dekker inspeksjonsområdet, lysdioder sikrer tydelig bildebehandling.

• Hensyn: Reflekterende overflater, sondelengde vs. bøyeradius, LED-bruk.

3.2 Vedlikehold av presisjonselektronikk

• Scenario: Smarttelefoner, bærbare datamaskiner og presisjonsinstrumenter.

• Hvorfor det fungerer: Ultraliten sonde passer til tette hull, 10–15 mm nærfokus for loddeforbindelser, 720P fanger opp fine feil.

• Hensyn: Probestivhet, ESD-beskyttelse, USB-kompatibilitet.

3.3 Inspeksjon av smalrom for biler

• Scenario: Motorer, HVAC-ledninger, kablingskanaler, drivstoffinjektorer.

• Hvorfor det fungerer: 3,6 mm sonde navigerer på trange steder, bred FOV forbedrer effektiviteten, UVC plug-and-play muliggjør rask tilkobling.

• Hensyn: Vibrasjonsmotstand, kompatibilitet med kjøretøykraft, brukervennlighet.

3.4 Medisinsk og eksperimentell mikroundersøkelse

• Scenario: Små hulrom, laboratorieoppsett, biologiske prøver.

• Hvorfor det fungerer: Miniatyrsonde og 10–100 mm fokus støtter høypresisjonsobservasjon, valgfrie LED-er tilpasser seg forskjellige prøveforhold.

• Hensyn: Biokompatibilitet, integrasjon med laboratorieutstyr, steriliseringskrav.

4. Teknisk rammeverk for utvelgelse

1. Passasjeverifisering: Mål minste kanaldiameter; sjekk sondestivhet vs. bøyeradius.

2. Bildekrav: Bekreft oppløsningsbehov; 720P er tilstrekkelig for loddeskjøter eller overflatedefekter.

3. Arbeidsavstandstesting: Kontroller klarhet over 10–100 mm rekkevidde.

4. Belysningsvurdering: Bestem om full LED-belysning er nødvendig.

5. FOV-dekning: Sørg for at 95°×85°×43,5° ​​FOV oppfyller effektivitetskravene.

6. Plattformkompatibilitet: Test UVC plug-and-play på målvertsenheter.

7. Grensesnittvalg: Bruk USB for rask distribusjon, JST for tilpasset integrasjon.

5. Hvorfor velge SincereFirst
Med over 30 års ekspertise på optisk bildebehandling, samarbeider SincereFirst med Fortune 500-selskaper og selger til over 200 land. Klasse 10/100 COB-renrom og AA (Active Alignment)-produksjon sikrer konsistent OV9734-sensorytelse.

Tilpassbare alternativer inkluderer kabellengde, grensesnitttype og LED-konfigurasjon. Alle produktene oppfyller FCC-, CE-, RoHS-sertifiseringer, noe som garanterer global markedsoverholdelse. SincereFirst tilbyr komplette endoskopløsninger for elektronikk, bilindustri og medisinske applikasjoner, som sikrer pålitelig bildeytelse for hvert inspeksjonsscenario.

Konklusjon
Verdien av 3,6 mm miniatyrendoskopmodulen ligger ikke i ekstreme spesifikasjoner, men i dens gjennomtenkte design for inspeksjon av ultratrang plass. Den kombinerer ultra-miniatyrstørrelse, 10–100 mm fokus, UVC plug-and-play og valgfri LED-belysning for å levere en profesjonell, fleksibel og pålitelig inspeksjonskameraløsning for presisjonselektronikk, bildiagnostikk og medisinsk forskning.

Vellykket utvalg stammer fra å forstå kjernespørsmålene: Hvor smalt er plassen? Hvor langt er arbeidsavstanden? Hvor mørkt er miljøet? Hvor dyp er systemintegrasjonen? Å justere disse svarene med modulens spesifikasjoner forvandler utvalget fra passiv sammenligning til proaktiv, profesjonell systemdesign.
