Bij toepassingen als industrieel niet-destructief onderzoek, onderhoud van precisieapparatuur en medische diagnostiek gaat het bij het selecteren van een beeldvormingssysteem vaak om het balanceren van een reeks onderling afhankelijke technische beperkingen: de fysieke diameter van inspectiekanalen beperkt de front-endgrootte van de module tot op millimeterschaal, defectdetectie vereist voldoende beeldhelderheid en efficiënte systeemintegratie vereist gestandaardiseerde elektrische interfaces en protocollen.

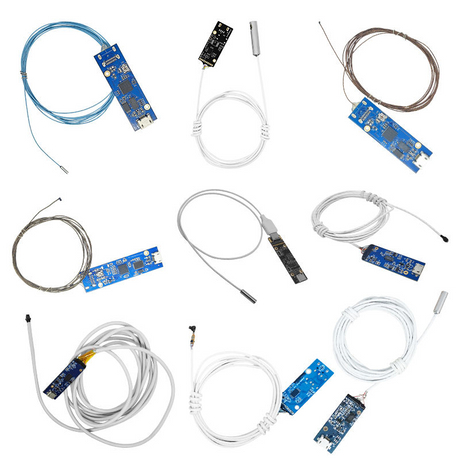

Wanneer aan deze beperkingen tegelijkertijd moet worden voldaan, wordt een miniatuur-endoscoopmodule met een diameter van 4,5 mm met de BF2013-sensor en een USB-interface een technisch haalbare optie. Dit artikel stelt een raamwerk vast voor het evalueren van miniatuurbeeldmodules van 4,5 mm-klasse op basis van de BF2013-sensor en legt de logische relatie uit tussen elke technische parameter en het praktische toepassingsscenario ervan.
De diameter van 4,5 mm van deze module moet worden beschouwd als een pass/fail-drempel en niet als een prestatievoordeel. De technische betekenis ervan ligt in het feit dat het iets kleiner is dan de minimale binnendiameter van de meeste industriële en medische inspectiekanalen. Gemeenschappelijke pneumatische buizen van 5 mm of medische katheterkanalen van 5,5 mm bieden bijvoorbeeld een radiale speling van 0,5–1,0 mm bij gebruik van een module van 4,5 mm, waardoor fysieke toegankelijkheid wordt gegarandeerd en er ruimte overblijft voor vuil of kleine onregelmatigheden op de kanaalwanden.
Het gebruik van een roestvrijstalen behuizing biedt dubbele voordelen:
Structurele stijfheid : Zorgt ervoor dat de sensor en lens coaxiaal blijven wanneer ze door smalle, gebogen kanalen gaan, en bestand zijn tegen axiale druk en radiale buigmomenten.
Corrosiebestendigheid : Beschermt tegen omgevingsmedia zoals olienevel of snijvloeistoffen bij industriële inspecties, waardoor de levensduur van de module wordt verlengd. In medische toepassingen ondersteunt de biocompatibiliteit van roestvrij staal de naleving van de regelgeving voor apparaatregistratie.
De modulebehuizing heeft ook invloed op de uiteindelijke diameter. Kale modules zijn ~2 mm , oplopend tot 2,5–4 mm met een behuizing (toename van 10–20%). Selectie moet fysieke toegang in evenwicht brengen met bescherming :
·
Voor extreem krappe kanalen kan de voorkeur worden gegeven aan een kale module met een wegwerpbare beschermhoes.
·
·
Voor zware omgevingen die langdurige betrouwbaarheid vereisen, is een gehuisveste versie aan te raden.
·
De 328×248 pixelarray (~0,3 MP) lijkt misschien minimaal volgens normen voor consumentenelektronica. Bij miniatuurendoscopie moet de resolutie echter worden beoordeeld in verhouding tot de werkafstand, het gezichtsveld en de pixelgrootte.
·
Industriële pijpleidinginspectie : typische werkafstand: 10–30 mm; gezichtsveld: 15–45 mm. Bij 0,3 MP komt elke pixel overeen met ~45–135 µm in de objectruimte, voldoende om het volgende te detecteren:
Aangehecht vuil >0,5 mm
Middelgrote corrosieputten (1–2 mm)
Grote mechanische schade
Voor toepassingen waarbij detectie van scheuren op micronschaal vereist is , is deze resolutie onvoldoende. Voor taken zoals detectie van vreemde voorwerpen, locatie van blokkades of algemene statusbeoordeling biedt 0,3 MP adequate beslissingsondersteuning.
Het gezichtsveld van 45° met vaste focus van 15 mm is geoptimaliseerd voor gerichte, nauwkeurige observatie in plaats van een brede dekking. Voorbeelden:
·
Elektronicareparatie: Focus op een enkele soldeerverbinding
·
·
Pijpleidinginspectie: Concentreer u op zones met vermoedelijke defecten
·
Scherptediepte is beperkt: bij een scherpstelafstand van 15 mm en een diafragma van F2.8 is de fysieke scherptediepte ~2–3 mm. Als het doeloppervlak verder varieert, kan beeldvorming vanuit meerdere hoeken of focusstapeling met meerdere frames nodig zijn.
De USB-interface met UVC-protocol is een belangrijke onderscheidende factor:
·
Behandelt de camera als een standaard besturingssysteem, waardoor plug-and-play mogelijk is voor Windows, Linux, Android en macOS zonder aangepaste stuurprogramma's.
·
·
Reduceert de softwareontwikkeling met 4 tot 8 weken.
·
·
Verbinding met mobiele apparaten vereist alleen een OTG-adapter ; Android 4.0+ ondersteunt over het algemeen UVC, maar de OTG-implementatie verschilt per fabrikant, dus verificatie wordt aanbevolen.
·
·
Embedded platforms (Raspberry Pi, Jetson Nano) hebben rechtstreeks toegang tot beeldgegevens via de V4L2-interface.
·
Stroom en data via één USB-verbinding vereenvoudigen de bekabeling. Standaard 5V USB-voeding maakt bediening mogelijk zonder extra voedingskabels. De loodlengte is standaard 60 mm, maar kan worden aangepast; houd er rekening mee dat de effectieve afstand van USB 2.0 ≤5m is , waarbij langere afstanden actieve repeaters of glasvezelconversie vereisen.
Een ring van zes symmetrisch opgestelde LED's gaat de uitdaging aan van beeldvorming in omgevingen zonder licht:
·
Lijnt de verlichtingsas uit met de beeldas, waardoor centrale overbelichting en onderbelichting aan de zijkant worden geminimaliseerd ('tunneleffect').
·
·
Geminiaturiseerde LED-verpakkingen maken integratie met de kale module van 2 mm mogelijk. Het bereiken van uniforme verlichting vereist precisie op micronniveau voor de LED-afstand, emissiehoek en draadverbindingshoogte.
·
Belangrijkste overwegingen :
·
Effectieve werkafstand en warmtebeheer : LED-intensiteit volgt de omgekeerde kwadratenwet; 5 mm vs. 50 mm afstand verschilt 100×. PWM-helderheidsregeling wordt ondersteund via externe circuits; controleer de interfacespecificaties.
·
·
Stroomverbruik : <100 mW bij 30 fps volledige resolutie, waardoor urenlang ononderbroken gebruik mogelijk is onder standaard USB-voeding: essentieel voor draagbare apparaten op batterijen.
·
Minimaal invasieve chirurgie :
·
Geef prioriteit aan biocompatibiliteit boven steriliseerbaarheid van beeldprestaties , boven duurzaamheid.
·
·
Voor roestvrij staal is mogelijk validatie op cytotoxiciteit vereist (ISO 10993).
·
·
45° gezichtsveld maakt nauwkeurige targeting mogelijk bij neurochirurgie, artroscopie, enz.
·
Inspectie van precisieapparatuur :
·
Een velddiepte van 5-50 mm ondersteunt gedetailleerde en middellange scans van motoren, pijpleidingen en PCB's.
·
·
Diameter van 4,5 mm past op bestaande gaten, waardoor volledige demontage wordt vermeden.
·
·
Beoordeel de elektromagnetische compatibiliteit in metaalzware omgevingen; Mogelijk zijn afgeschermde kabels of ferrietkralen vereist.
·
Monitoring van halfgeleiderproductie :
·
Miniatuurformaat maakt interne montage mogelijk zonder de workflows te beïnvloeden.
·
·
30 fps voldoende voor processen met gemiddelde snelheid; Voor objecten met hoge snelheid zijn mogelijk aangepaste modules met hoge framesnelheid nodig.
·
Micro-robotische visie :
·
Lichtgewicht (<5 g) en laag vermogen.
·
·
USB-interface maakt directe verbinding met robotcontrollers mogelijk zonder extra vastleghardware.
·
·
Trillingen kunnen de verbinding in gevaar brengen; overweeg vergrendelingsconnectoren of zelfklevende bevestiging.
·
Toegangscontrole : Meet de minimale kanaaldiameter en buigradius; controleer of de diameter van 4,5 mm en het stijve gedeelte voldoen aan de fysieke doorgangsvereisten. Evalueer de corrosieweerstand en buigduurzaamheid voor herhaald gebruik.
Taakdefinitie : Bepaal of kwalitatieve observatie (aanwezigheid van defect) of kwantitatieve meting (grootte/positie). Gebruik kalibratie- en meettests voor kwantitatieve taken.
Verlichtingsvalidatie : test de verlichtingsverdeling over werkafstanden; gebruik PWM-regeling om de reflectiviteit van het materiaal te optimaliseren en lokale overbelichting te voorkomen.
Platformcompatibiliteit : controleer plug-and-play tussen hostsystemen; test de stabiliteit en framesnelheid van de V4L2-interface op ingebedde platforms.
Milieu-/betrouwbaarheidstesten : Continue werking over verschillende temperatuurbereiken; trillingstesten voor de betrouwbaarheid van de connector. Controleer voor medische toepassingen de biocompatibiliteit en sterilisatiecompatibiliteit.
Behuizingskeuze : Kies een kale module versus een gesloten versie op basis van de beschermingsvereisten. Wegwerphoezen voor steriel medisch gebruik; gesloten behuizing voor langdurig industrieel gebruik.
Het selecteren van een miniatuur CMOS-endoscoopmodule van 4,5 mm is in wezen een proces waarbij zeer specifieke toepassingsbeperkingen worden vertaald naar verifieerbare technische specificaties . De waarde ervan ligt niet in een enkele parameter, maar in het vinden van de optimale combinatie van diameter, resolutie, gezichtsveld, verlichting, interface en energieverbruik om te voldoen aan de behoeften van industriële inspectie en medische hulp.
Een succesvolle selectie vereist duidelijke antwoorden op de kernvragen :
Hoe smal zijn de kanalen?
Hoe fijn zijn de details?
Hoe donker is de omgeving?
Met welk platform zal de module worden geïntegreerd?
Wanneer deze antwoorden aansluiten bij de technische specificaties, gaat de selectie verder dan de passieve vergelijking van specificaties en gaat het over het actief definiëren van een oplossing op systeemniveau.
