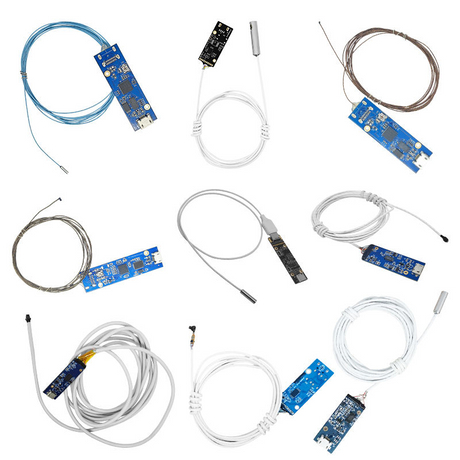

의료용 내시경 장비 개발 및 산업용 검사 시스템 통합의 실무에서 이미징 모듈 선택은 결합된 엔지니어링 제약 조건에 직면하는 경우가 많습니다. 즉, 물리적 치수는 대상 공동의 통과 요구 사항에 적응해야 하고, 이미지 품질은 진단 또는 검사의 핵심 요구 사항을 충족해야 하며, 환경 보호는 현장 조건의 심각도와 일치해야 하며, 시스템 통합 효율성에는 표준화된 전기 인터페이스 및 프로토콜 지원이 필요합니다. 단일 시스템 내에서 이러한 여러 제약 조건을 충족해야 하는 경우 직경 8mm, 2MP 해상도, IP67 방수 및 UVC 프로토콜을 갖춘 의료용 내시경 모듈은 체계적인 평가를 보장하는 기술적으로 실행 가능한 옵션이 됩니다. 이 기사의 목적은 8mm 2MP 사양을 기반으로 내시경 모듈에 대한 선택 프레임워크를 구축하고 특수 모든 것을 포괄하는 기술 매개변수와 특정 애플리케이션 시나리오 간의 본질적인 논리적 연결을 설명하는 것 내시경 카메라 시스템부터 산업용 다용도 비디오 검사 카메라 까지 입니다.
8±0.10mm의 이미징 헤드 직경은 이러한 응용 분야에서 성능 이점이 아니라 접근성 임계값으로 이해되어야 합니다. 이 치수의 공학적 중요성은 대부분의 의료 및 산업 검사 채널의 최소 내경보다 약간 낮다는 데 있습니다. 9mm 의료용 카테터 및 10mm 산업용 파이프와 같은 일반적인 예를 들면 8mm 직경은 1~2mm의 원주 간격을 유지합니다. 이 간격은 렌즈 전면의 잠재적인 분비물 잔류물이나 튜브 벽의 불규칙한 돌출부를 위한 공간 여유를 확보하면서 원활한 통과를 위한 물리적 보장을 제공합니다. 이 특성은 의 기본입니다 . 방수 검사 카메라 복잡한 내부 환경을 탐색하기 위해 설계된 모든
마찬가지로 중요한 것은 케이블 직경을 3.5±0.15mm로 제어하는 것입니다. 곡선형 채널을 통과할 때 더 얇은 케이블은 마찰 저항을 효과적으로 줄이고 캐비티 내벽에 대한 기계적 자극을 최소화합니다. 가는 프로브에 통합해야 하는 의료 장비의 경우 케이블 직경과 이미징 헤드 직경 사이의 원활한 전환 설계를 통해 감각 상승을 방지하여 운영자 사용자 경험을 향상시킬 수 있습니다. 유연한 내시경 카메라 시스템이든 견고한 비디오 검사 카메라 이든 상관없이 기계 설계에 대한 관심은 유용성에 영향을 미칩니다.
±0.1mm의 기본 치수 공차 제어는 배치 조립 일관성에 대한 깊은 고려를 반영합니다. 8mm 스케일에서 ±0.1mm의 공차 대역은 직경의 약 2.5%를 나타냅니다. 즉, 대량 생산 시 모듈 직경 범위는 7.90~8.10mm입니다. 정밀 카테터 또는 밀봉 링의 정밀한 피팅이 필요한 응용 분야의 경우 지정자는 이 허용 범위로 인해 개별 모듈이 너무 빡빡하거나 느슨하게 장착될 수 있는지 평가해야 합니다. 이 모듈의 주요 치수 정밀도가 향상되어 최종 장비와의 원활한 기계적 호환성이 더욱 보장됩니다. 센서 카메라 모듈을 의료 기기에 통합하는 제조업체의 경우 이러한 치수 일관성은 규정 준수와 제조 효율성 모두에 중요합니다.
II. 광학 시스템 매개변수 조합 및 이미징 성능 경계
2메가픽셀(1920×1080) 센서 구성은 의료 등급 시스템의 고화질 이미징에 대한 확립된 벤치마크가 되었습니다. 점막 색상 평가, 병변 경계 묘사, 이물질 특성화 등 대부분의 임상 진단 작업에서 1080p 해상도는 정확한 의사 결정을 지원하는 데 충분한 세부 정보를 제공합니다. 마찬가지로 산업 검사 응용 분야에서 2MP 해상도는 중간 크기 구성 요소의 표면 결함과 조립 상태를 적절하게 드러냅니다. 이 센서 기반에 구축된 잘 설계된 1080p USB 카메라 모듈은 다양한 사용 사례에서 일관되고 안정적인 성능을 보장합니다.
1% 이내로 제어된 TV 왜곡은 이 모듈과 기존 내시경 렌즈 간의 주요 차이점을 나타냅니다. 왜곡은 광각 광학의 고유한 특성이며 일반적인 내시경 설계에서는 3~5%의 왜곡을 허용하지만 1% 이하의 왜곡을 달성하려면 비구면 렌즈 요소와 상당히 엄격한 광기계 조립 허용 오차가 필요합니다. 폴립 직경 평가, 균열 폭 정량화 또는 조립 편차 감지와 같이 이미지에서 정확한 치수 측정 또는 공간 위치가 필요한 애플리케이션의 경우 이 1% 왜곡 임계값은 이미지 주변의 기하학적 오류를 픽셀 수준으로 압축합니다. 결과적으로 간단한 선형 보정 알고리즘을 통해 측정 정확도를 얻을 수 있습니다. 이러한 기하학적 충실도는 정밀 비디오 검사 카메라에 필수적입니다.
60° 대각선 시야(FOV)와 2.63mm 초점 거리의 결합은 중거리 이미징 시나리오를 위한 목표 설계를 반영합니다. 30~50mm의 고정 초점 범위 내에서 60° FOV는 대략 35~60mm의 장면 폭을 커버하므로 자궁강 병변, 외이도의 고막 형태 또는 산업 부품의 국부적인 세부 사항과 같은 중간 규모 표적을 관찰하는 데 이상적입니다. 그러나 고정 초점 설계는 피사계 심도를 이 특정 범위에 고정하므로 지정자는 일반적인 작동 거리가 이 30~50mm 창 내에 속하는지 여부를 비판적으로 평가해야 합니다. 주로 30mm 미만 또는 50mm 이상에서 작동하는 애플리케이션의 경우 공급업체를 참여시켜 초점 범위를 맞춤화하는 것이 좋습니다. 조정 가능한 초점 매개변수가 있는 카메라 센서 모듈은 다양한 응용 분야 요구 사항에 맞게 최대의 유연성을 제공합니다.
F2.8 조리개를 선택하려면 피사계 심도와 집광 성능의 균형을 맞춰야 합니다. 상대적으로 큰 조리개(낮은 F값)는 센서에 도달하는 광속을 증가시켜 LED 조명이 제한되는 저조도 환경에서 신호 대 잡음비를 효과적으로 향상시킵니다. 대신 피사계 심도가 좁아집니다. 최소 작동 거리 30mm에서 물리적 피사계 심도는 3~5mm에 불과합니다. 가까운 물체와 먼 물체를 동시에 관찰해야 하는 시나리오에서 작업자는 위치를 조정하여 최적의 초점면을 찾아야 합니다. 이는 적절한 작동 기술을 통해 관리해야 하는 모든 내시경 카메라에 공통된 특성입니다.
III. UVC 프로토콜 및 USB 인터페이스의 시스템 통합 가치
UVC(USB 비디오 클래스) 프로토콜 지원은 이 모듈의 가장 독특한 시스템 수준 이점입니다. UVC는 카메라를 표준 운영 체제 리소스로 추상화함으로써 맞춤형 드라이버 개발 없이도 Windows, Linux, Android, macOS를 포함한 주요 플랫폼 전반에서 진정한 플러그 앤 플레이 기능을 지원합니다. 의료 기기 제조업체의 경우 이를 통해 소프트웨어 엔지니어링 리소스가 하단 이미징 시스템 디버깅 및 유지 관리보다는 특수 기능(예: 이미지 주석, 측정 도구, 보고서 생성)에 집중할 수 있습니다. 광범위한 통합을 목표로 하는 모든 1080p USB 카메라 모듈의 경우 UVC 준수가 선택 사항에서 예상으로 전환되었습니다.
표준 USB Type-A 인터페이스를 채택하면 시스템 통합이 더욱 간소화됩니다. 맞춤형 어댑터가 필요한 마이크로 커넥터와 달리 Type-A 포트를 사용하면 컴퓨터, 내장형 마더보드 및 가전 제품에 직접 연결할 수 있습니다. 이를 통해 프로토타입 검증 및 소규모 배치 생산 주기가 가속화됩니다. 대량 생산되는 의료 장비의 경우 맞춤형 케이블 길이와 인터페이스 방향을 통해 내부 배선 레이아웃을 최적화할 수 있습니다. 전용 방수 검사 카메라를 개발하든 다목적 비디오 검사 시스템을 개발하든 이러한 표준화는 출시 시간을 크게 단축시킵니다.
듀얼 포맷 출력 지원(MJPEG 및 YUV)을 통해 시스템 설계자는 대역폭 효율성과 이미지 충실도 중에서 선택할 수 있습니다. MJPEG는 JPEG 인코딩을 사용하여 각 프레임을 독립적으로 압축하여 데이터 볼륨을 원시 크기의 10~20%로 줄이고 USB 2.0의 480Mbps 대역폭 제한 내에서 안정적인 1080p@30fps 전송을 가능하게 합니다. 반대로 YUV는 압축되지 않은 원시 비디오 데이터를 제공하여 압축 아티팩트 없이 전체 색상 및 휘도 정보를 보존하므로 알고리즘 분석 파이프라인에 이상적입니다. 형식 선택은 최종 사용 사례에 맞춰야 합니다. MJPEG의 대역폭 이점은 수동 진단 또는 보관 기록에 적합하고 YUV의 데이터 무결성은 AI 지원 분석 또는 정량 측정에 적합합니다. 연구용 내시경 카메라의 경우 모든 원본 데이터 충실도를 유지하기 위해 YUV 출력이 선호되는 경우가 많습니다.
IV. 엔지니어링 보증: IP67 방수 및 기계적 신뢰성
스테인리스 스틸 하우징과 IP67 등급의 조합은 열악한 의료 및 산업 환경에서 작동하기 위한 핵심 하드웨어 기반을 형성합니다. IP67 인증은 특히 완전한 방진(레벨 6) 및 기능 손상 없이 수심 1미터에 30분간 지속적으로 침수할 수 있음을 의미합니다. 의료 환경에서 이는 체액 튀김, 세척액 노출 및 소독제 접촉으로부터 보호합니다. 산업적으로는 먼지가 많은 작업장, 습한 파이프라인 및 실외 비 노출로부터 보호합니다. 현장 배치를 위한 신뢰할 수 있는 방수 검사 카메라는 모두 이 표준을 충족하거나 초과해야 합니다.
그러나 IP67은 보편적인 보호를 보장하지 않습니다. 제한 사항에는 고온 액체에 대한 부적합(80°C를 초과하는 물은 밀봉 재료의 품질을 저하시킬 수 있음), 고압 세척과의 비호환성(IP69K는 이러한 시나리오를 위해 설계됨), 장기간 침수에 대한 비권장(반복적인 삽입 주기로 방수 무결성이 저하될 수 있음)이 포함됩니다. 부식성 화학물질이나 반복적인 고압 멸균과 관련된 응용 분야의 경우 지정자는 공급업체와 협력하여 더 높은 수준의 보호 솔루션을 설계해야 합니다. 극한 환경에 센서 카메라 모듈을 적용할 때 이러한 제약 사항을 신중하게 고려해야 합니다.
방수 기능 외에도 강철 하우징은 중요한 구조적 견고성을 제공합니다. 의료 장비 멸균 과정과 일상적인 취급 중에 금속 인클로저는 기계적 충격 에너지를 흡수하여 내부 광학 장치와 회로가 손상되지 않도록 보호합니다. 빈번한 삽입/제거 또는 잠재적인 충격 위험이 수반되는 산업 검사에서 이 설계는 현장 실패율과 판매 후 유지 관리 비용을 크게 줄여줍니다. 영구 고정 장치로 배포하든 휴대용 비디오 검사 카메라로 배포하든 기계적 신뢰성은 총 소유 비용에 직접적인 영향을 미칩니다.
V. 시나리오별 적응 평가
의료용 내시경 제조:
견고한 자궁경, 검이경 또는 비인두경을 통합할 때 8mm 이미징 헤드는 표준 카테터를 체강으로 이동시킵니다. 2MP 해상도는 기본 병변 식별 요구 사항을 충족하는 반면, 1% 이하의 왜곡으로 신뢰할 수 있는 크기 추정이 가능합니다. IP67 보호는 유체 노출 및 멸균 프로토콜을 다룹니다. 결정적으로, 지정자는 생체 적합성을 검증해야 합니다. 스테인리스 스틸은 일반적으로 강한 생체 적합성을 나타내지만 표면 처리는 세포 독성 위험을 초래할 수 있습니다. 공급업체는 ISO 10993 시리즈 테스트 보고서를 제공해야 합니다. 의료용 내시경 카메라의 경우 규정 준수는 기술적 성능과 동등한 비중을 차지합니다.
산업용 내시경 검사:
자동차 엔진, 항공우주 부품 또는 정밀 주조품의 내부 결함 감지를 위해 30~50mm 초점 범위가 일반적인 검사 거리를 정확하게 포괄합니다. 60° FOV는 검사 영역의 전반적인 상태를 종합적으로 포착합니다. USB Type-A 인터페이스를 사용하면 현장에서 신속한 평가를 위해 휴대용 컴퓨터나 산업용 태블릿에 직접 연결할 수 있습니다. 지정자는 통합 LED 조명이 다양한 재료(금속, 플라스틱, 복합재)에 대한 요구 사항을 충족하는지 여부를 검증해야 합니다. 효과적인 산업용 비디오 검사 카메라는 다양한 대상 표면에 적응해야 합니다.
데스크탑 시각적 캡처:
바코드 스캐닝, 문서 디지털화 또는 데스크탑 사진 애플리케이션에서 30-50mm 작동 거리는 일반적인 데스크탑 장비 레이아웃과 완벽하게 일치합니다. UVC 프로토콜 플러그 앤 플레이 기능은 맞춤형 소프트웨어 개발을 없애고 통합 장벽을 대폭 낮춥니다. 이러한 용도의 경우 의료 등급 향상 없이도 기본 1080p USB 카메라 모듈로 충분할 때가 많습니다.
상업용 셀프 서비스 단말기:
셀프 서비스 키오스크, 결제 단말기 및 정보 디스플레이에서 모듈의 저왜곡 이미징은 바코드, QR 코드 및 ID 문서의 정확한 인식을 보장합니다. IP67 보호 기능은 실외에 배치된 단말기에 대한 환경적 신뢰성을 보장하며, USB Type-A 인터페이스는 현장 설치 및 유지 관리를 단순화합니다. 이러한 응용 분야를 위한 견고한 방수 검사 카메라는 성능과 비용 효율성의 균형을 맞춰야 합니다.
6. 선택 결정 프레임워크 및 검증 권장 사항
위의 분석을 바탕으로 다음과 같은 선택 경로를 권장합니다.
1. 접근성 검증: 대상 채널의 최소 내경을 정확하게 측정하여 8mm 이미징 헤드와의 호환성을 확인합니다. 여러 굴곡이 있는 경로의 경우 케이블 유연성과 강체 섹션 길이 적응성을 평가합니다. 이는 의료용 내시경 카메라와 산업용 검사 도구에도 동일하게 적용됩니다.
2. 이미징 작업 정의: 핵심 목표가 정성적 관찰(병변/결함 감지)인지 정량적 측정(크기/위치)인지 명확히 합니다. 질적 작업의 경우 기존 해상도 및 왜곡 제어로 충분합니다. 정량적 요구에 따라 교정 알고리즘을 구현하고 테스트를 통해 픽셀과 실제 차원의 불확실성을 경험적으로 확인합니다. 저왜곡 카메라 센서 모듈은 계측 애플리케이션에 필수적입니다.
3. 작동 거리 검증: 일반적인 애플리케이션 작동 거리를 매핑하여 30~50mm 초점 범위와의 정렬을 확인합니다. 범위를 벗어난 시나리오의 경우 공급업체를 참여시켜 초점 매개변수를 맞춤화하세요. 영상 검사 카메라와 의료용 내시경 모두에 적절한 초점 일치가 중요합니다.
4. 환경 적합성 평가: 먼지, 습도 및 액체 노출 위험을 분석하여 IP67 보호가 적절한지 확인합니다. 의료용으로는 생체적합성 보고서를 요청하고 멸균 적합성을 검증합니다. 정품 방수 검사 카메라는 의도된 환경에 대해 검증을 받아야 합니다.
5. 플랫폼 호환성 테스트: 대상 호스트 장치에서 UVC 플러그 앤 플레이 기능을 확인합니다. 운영 체제 전체에서 MJPEG/YUV 이중 형식 디코딩 안정성과 프레임 속도 일관성을 테스트합니다. 크로스 플랫폼 호환성은 모든 1080p USB 카메라 모듈에 대한 배포 유연성을 보장합니다.
6. 조명 조건 평가: 시뮬레이션된 작업 조건에서 이미징 성능을 평가하고 일반적인 조명에서 F2.8 조리개의 신호 대 잡음비를 평가합니다. 매우 어두운 환경의 경우 외부 채우기 조명을 고려하거나 공급업체와 협력하여 LED 구성을 맞춤화하십시오. 까다로운 환경의 특수 내시경 카메라의 경우 조명이 제한 요인이 되는 경우가 많습니다.
결론
8mm 2MP 의료용 내시경 모듈을 선택하려면 기본적으로 매우 구체적인 응용 분야 제약 조건을 검증 가능한 기술 사양으로 변환해야 합니다. 그 가치는 개별 매개변수를 선도하는 데 있는 것이 아니라 직경, 해상도, 왜곡, 시야, 초점 범위, 인터페이스 프로토콜 및 보호 수준과 같은 경쟁 제약 조건 속에서 의료 진단 및 산업 검사 요구 사항을 가장 잘 충족시키는 최적의 조합 솔루션을 식별하는 데 있습니다. 성공적인 선택은 다음과 같은 기본적인 애플리케이션 질문에 대한 명확한 답변에서 비롯됩니다. '액세스 채널의 폭은 얼마나 됩니까?' '중요한 세부 정보는 얼마나 세밀합니까?' '작동 작업 거리는 얼마입니까?' '환경 문제는 얼마나 심각합니까?' '호스트 플랫폼 아키텍처는 무엇입니까?'
이러한 답변이 본질적으로 기술 사양과 일치할 때 선택 프로세스는 수동적인 사양 비교를 초월합니다. 이는 병원에 특수 내시경 카메라 시스템을 배치하거나, 현장 작업을 위한 견고한 방수 검사 카메라를 배치하거나, 생산 라인에 다목적 비디오 검사 카메라를 배치하거나, 맞춤형 센서 카메라 모듈을 더 큰 장치 생태계에 통합하는 등 시스템 솔루션을 적극적으로 정의하는 전문적인 관행으로 승격됩니다. 모든 경우에 기본 기술은 일정하게 유지되지만 애플리케이션별 구성 및 통합이 실제 사용자 문제 해결의 궁극적인 성공을 결정합니다. 8mm 2MP 의료용 내시경 모듈은 성능, 표준화 및 환경 복원력이 균형 있게 융합되어 수많은 맞춤형 솔루션을 구축할 수 있는 다용도 기반을 제공합니다.
