초박형 파이프라인 내시경, 정밀 마이크로 부품 검사, 최소 침습 의료 탐사, 마이크로 기기 내장 이미징과 같은 고급 분야에서 이미징 시스템 선택은 극단적인 물리적 한계점에 직면합니다. 마이크로 카테터, 미세 유체 채널 또는 MEMS 캐비티에 들어가려면 프로브 직경이 2mm 미만이어야 하며 종종 1.6mm만큼 낮아야 합니다. 기존 내시경이 너무 커서 들어갈 수 없는 경우 OCHFA10 카메라 모듈 기반 모듈은 직경이 1.6mm 에 불과하고 초광각(H86°/V86°) 및 USB2.0 UVC 드라이버가 필요 없는 작동 기능을 갖춘 극한 공간 검사 장벽을 돌파하는 데 중요한 솔루션이 됩니다. 이 기사에서는 내시경 카메라 모듈, OCHFA10 카메라 모듈, USB 내시경 카메라, HD 카메라 모듈, 1.6mm 직경, 미니 카메라 모듈, UVC 카메라 모듈, 초광각 카메라 모듈, CMOS 카메라 모듈과 같은 주요 용어를 통합하면서 물리적 크기, 광학 성능, 인터페이스 프로토콜, 구조 설계 및 일반적인 응용 분야의 5가지 차원에서 명확한 선택 프레임워크를 제공하여 미소 공간 정밀 검사 요구 사항을 정확하게 충족하는 데 도움을 줍니다.
1단계: 대상 채널의 최소 내경과 굽힘 반경을 정확하게 측정합니다.
프로브 직경은 1.6mm 에 불과하여 중 극도의 소형화 설계를 나타냅니다 미니 카메라 모듈 제품 . 공학적 중요성:
마이크로 카테터, 미세유체 채널, 정밀 메커니즘 간격 및 내부 직경이 ≥1.7mm인 천연 신체 오리피스에 쉽게 접근하여 의료, 전자 및 미세 기계 분야의 대부분의 '밀리미터 미만' 좁은 공간을 덮습니다.
2mm 이상의 프로브에 비해 1.6mm 직경은 감지 범위를 아래쪽으로 0.4mm 확장합니다. 이는 1.8mm 의료용 천자 바늘 또는 1.7mm 광섬유 카테터에 접근할 수 있는지 여부를 결정하는 작은 차이입니다.
유연한 케이블 설계로 인해 프런트 엔드가 매우 작고 가벼워져 구불구불한 경로를 쉽게 탐색할 수 있으며, 후면 회로는 휴대용 장치나 고정 스테이션의 검사 영역에서 멀리 배치할 수 있습니다.
선택할 때 다음 사항을 확인하십시오. 채널 내경이 ≥1.7mm입니까? 날카로운 90° 굽힘의 경우 프로브의 단단한 부분 길이(일반적으로 3~5mm)와 유연한 케이블의 굽힘 반경을 평가합니다. 이 모듈은 다양한 검사 깊이에 맞게 맞춤형 케이블 길이를 지원합니다.
2단계: 작동 거리, 현장 범위 및 세부 해상도 요구 사항을 확인합니다.
이 모듈은 OCHFA10 카메라 모듈을 통합하여 기반으로 하는 CMOS 카메라 모듈 기술을 H86°/V86° 초광각 시야각(초광각 카메라 모듈 의 특징)을 제공합니다. 왜곡이 -11% 미만인 주요 광학적 가치:
1.6mm 86°×86° 대칭 시야는 직경 내에서 극도의 필드 확장을 달성하고 5-20mm의 일반적인 작동 거리에서 넓은 영역을 커버하며 단일 프레임에서 미세 구멍의 전체 단면 또는 작은 패드 영역을 캡처하여 프로브 이동과 사각 지대를 효과적으로 줄입니다.
센서 해상도가 명시적으로 명시되어 있지는 않지만 OCHFA10은 일반적으로 약 700×700(약 0.5MP)의 출력을 제공하므로 HD 카메라 모듈 제품군의 경량 제품으로 0.05mm 수준의 미세 스크래치, 이물질, 납땜 접합 형태 및 미세 구조적 특징을 명확하게 드러내기에 충분합니다.
주변 시야를 확장하므로 초광각 내시경 설계에서는 왜곡이 -11%(배럴) 미만으로 허용됩니다. 정밀한 측정을 위해 소프트웨어 보정을 적용할 수 있습니다.
실용적인 초광각 카메라 모듈 로서 이 모듈은 소형화와 시야 폭의 균형을 유지합니다. 선택 시 평가: 0.01mm 미만의 초미세 결함을 식별해야 하는 경우 더 높은 해상도 솔루션(예: 1080P)을 고려하되 대역폭과 비용을 고려하십시오. 대부분의 정성적 미세 공간 검사 작업의 경우 현재 구성으로 충분합니다.
3단계: 호스트 플랫폼 호환성 및 개발 효율성을 평가합니다.

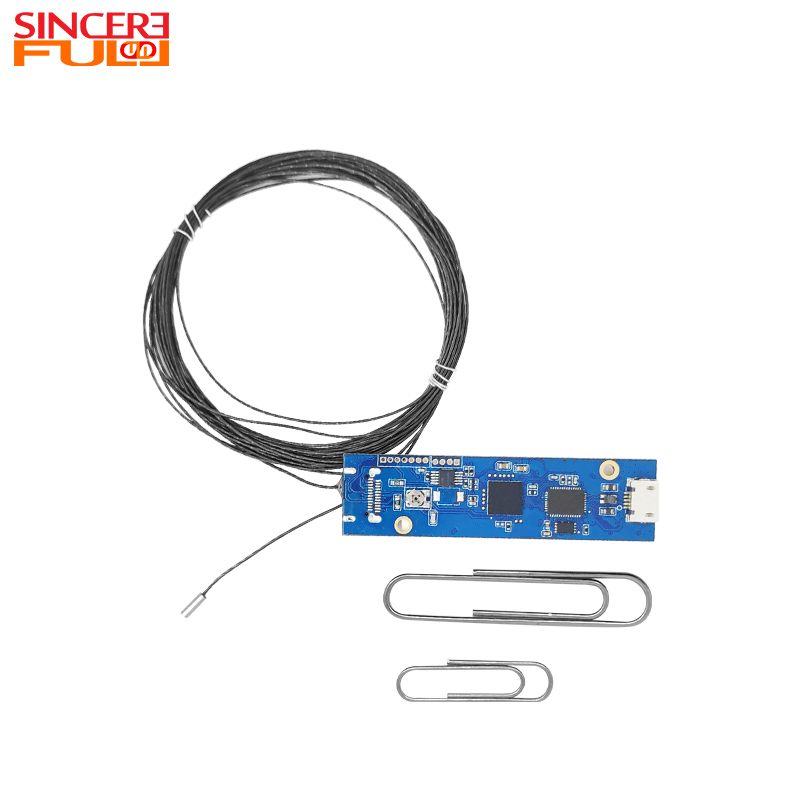

이 모듈은 Micro USB-5P 인터페이스를 사용하고 표준 UVC 카메라 모듈 프로토콜을 통합하며 드라이버 설치 없이 USB 내시경 카메라 플러그 앤 플레이를 지원합니다. 주요 이점:
교차 플랫폼 호환성: Windows, Linux, Android(OTG 포함), macOS 등에서 자동으로 인식되므로 현장 검사 중에 노트북, 태블릿 또는 산업용 PC에 직접 연결할 수 있습니다.
제로 드라이버 개발: 출시 기간을 대폭 단축하여 신속한 반복이 필요한 의료 또는 검사 장비 제조업체에 이상적입니다.
USB2.0 인터페이스는 전원과 신호 전송을 통합하여 전체 배선 장치를 단순화합니다.
표준화된 USB 내시경 카메라 로서 대상 호스트의 USB 포트가 적절한 전력을 제공하는지 확인하십시오(5V/500mA이면 충분함). 장거리 전송(>5m)의 경우 활성 USB 확장 케이블을 사용하십시오. 모듈에는 내장 LED 조명이 포함되어 있지 않습니다. 완전한 어둠을 위해서는 외부 마이크로 LED 보조광(별도의 인터페이스에 예약된 핀을 통해)이 필요합니다.
4단계: 설치 공간 및 환경 위험을 평가합니다.
이 모듈은 초소형 유연한 구조를 채택하여 곡선 경로에 대한 적응성을 향상시켜 복잡하고 좁은 공간에 유연하게 배치할 수 있습니다. 엔지니어링 가치:
프런트 엔드는 직경이 1.6mm에 불과하여 매우 좁은 채널과 날카로운 굴곡을 통과할 수 있습니다. 후면 회로는 손잡이나 제어 상자에 배치할 수 있습니다.
케이블 길이와 직경은 다양한 검사 깊이와 라우팅 요구 사항에 맞게 맞춤 설정할 수 있습니다.
기본 버전은 방수 기능이 없습니다. 습식 또는 액체 접촉 응용 분야의 경우 맞춤형 IP67 방수 버전에 대해 문의하세요. 건조하고 깨끗한 환경에서는 특별한 보호가 필요하지 않습니다.
응용 시나리오 |
권장 구성 |
선택 근거 |
|---|---|---|
초박형 파이프(Φ≥1.7mm) 내벽 결함 검사 |
1.6mm 프로브 + 길고 유연한 케이블 |
1.6mm 직경의 극한 직경이 마이크로 채널에 들어갑니다. 초광각은 둘레를 커버합니다. CMOS 카메라 모듈에 균열이 선명하게 보입니다. |
정밀 칩 바닥 솔더 조인트 / 미세구조 관찰 |
외부 링 라이트 + 고정 스탠드 |
외부 조명을 갖춘 OCHFA10 카메라 모듈 고감도; HD 카메라 모듈 해상도는 품질 요구 사항을 충족합니다. |
최소 침습 수술 기구 내장 영상 |
일회용 외장 + 구부릴 수 있는 케이블 |
소형 카메라 모듈 경량; UVC 카메라 모듈은 디스플레이 터미널에 직접 연결됩니다. 저지연 실시간 안내 |
휴대용 미세 구멍 감지기(항공우주/자동차) |
배터리 전원 + 태블릿에 USB OTG |
USB 내시경 카메라 플러그 앤 플레이; 초광각은 프로브 움직임을 줄여 효율성을 향상시킵니다. |
문화재 미세지역 / 크랙 내부 점검 |
긴 케이블 + 조절 가능한 LED 보조등 |
1.6mm는 작은 균열에 들어갑니다. CMOS 카메라 모듈 장시간 사용에 적합한 저전력 |
1.6mm OCHFA10 초소형 USB 내시경 모듈의 핵심 가치는 OCHFA10 카메라 모듈 의 극도의 소형화, 의 넓은 적용 범위 , 초광각 카메라 모듈 의 플러그 앤 플레이 편의성, UVC 카메라 모듈 의 크로스 플랫폼 호환성 , USB 내시경 카메라 의 선명한 이미지 품질을 결합하여 HD 카메라 모듈 초박형 파이프라인, 정밀성을 위한 비용 효율적이고 신뢰성이 높은 비전 솔루션을 제공하는 데 있습니다. 마이크로 구성 요소, 최소 침습 기기 및 마이크로 기기. 선택할 때 다음 세 가지 질문의 우선순위를 정하세요.
공간이 얼마나 좁은가요? 채널 내부 직경이 ≥1.7mm인 경우 1.6mm 직경 프로브가 맞습니다. 더 작은 경우 더 작은 직경을 맞춤화합니다(타당성은 센서 한계에 따라 다름).
초광각이 필요한가요? 초광각은 움직임을 크게 줄여 단일 패스 적용 범위가 필요한 깊은 구멍이나 공동에 이상적입니다. 국부적인 세부 사항의 경우 일반 시야각으로 가장자리 왜곡을 줄일 수 있습니다.
호스트에 어떻게 연결하나요? 표준 USB는 컴퓨터, 태블릿, 임베디드 보드에 직접 연결됩니다. 무선의 경우 외부 USB-WiFi 모듈을 추가하세요.
30년 이상의 광학 이미징 경험을 보유한 제조업체인 SincereFirst는 표준 내시경 카메라 모듈 제품을 공급할 뿐만 아니라 미세 검사 시나리오에 따라 프로브 직경, 케이블 길이, LED 조명 및 보호 등급을 맞춤화합니다. 대량 생산 전에 엔지니어링 샘플을 확보하고 실제 마이크로 파이프 또는 공동에서 접근성, 이미지 선명도 및 UVC 호환성 테스트를 수행하여 선택이 과학적으로 건전하고 미래 지향적인지 확인하는 것이 좋습니다.
