気道管理における視覚化モジュールを選択するための技術ロジックと臨床適応フレームワーク
低侵襲気道管理の分野では、視覚化モジュールの選択には基本的に、臨床要件、物理的制約、技術的パフォーマンスという 3 つの要素間の体系的なバランス調整が含まれます。対象観察領域が人間の気管および気管支（直径わずか数ミリメートルで、曲がりくねった経路と高い生理的感度を備えた構造）に限定されている場合、従来の内視鏡イメージング ソリューションでは、外径が大きすぎるために声門を通過できなかったり、画像遅延によりオペレーターの手と目の協調が損なわれたりすることがよくありました。このようなシナリオでは、超小型直径とアナログビデオ出力を特徴とする特殊な気道イメージングモジュールが実行可能なソリューションとして浮上します。この論文は、そのようなモジュールを選択するための評価フレームワークを確立し、技術パラメータと臨床応用シナリオの間の深いマッピング関係を解明することを目的としています。
I. 主要なアクセス条件としての物理的寸法

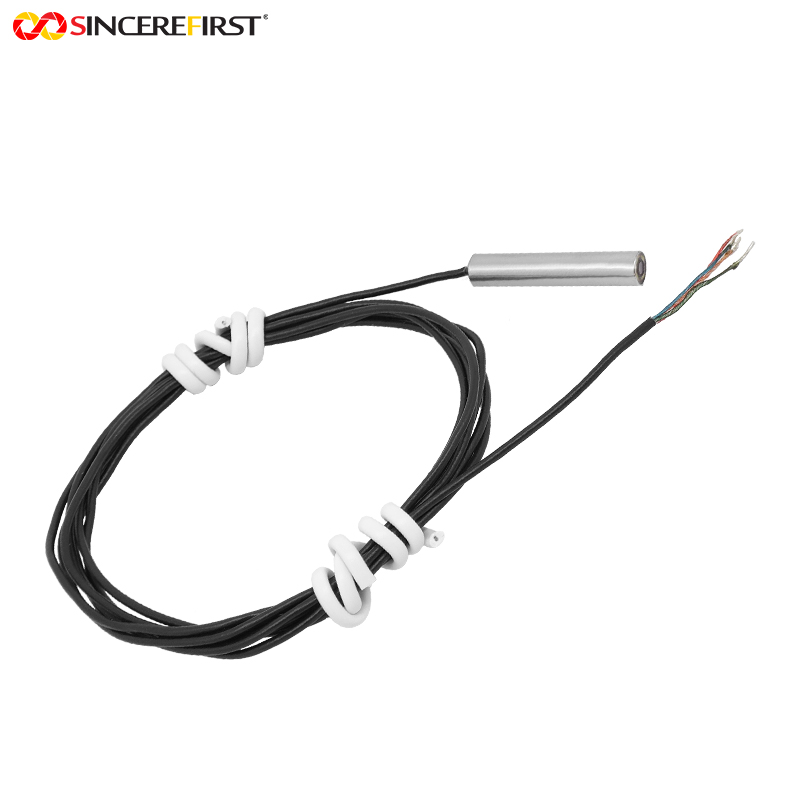

モジュール直径 3.9 mm は、これらのアプリケーションにおけるパフォーマンス上の利点ではなく、アクセス基準として理解する必要があります。成人の主気管支の内径は 10 ～ 15 mm ですが、声門裂および気管上部中部を通過する場合、有効通路スペースは大幅に狭くなります。外径 3.9 mm の設計により、完全なイメージング機能を確保しながら、物理的侵襲性を許容レベルまで最小限に抑えます。
これに関連するのは、20 mm の剛性セグメントの長さです。この寸法により、湾曲した気道を通過するモジュールのフロントエンドの航行可能性が決まります。異常な気道の狭窄や解剖学的変化の場合、過度に長い剛性のフロントエンドは自然な気道の湾曲に適合できず、壁への衝撃や粘膜損傷のリスクが高まります。したがって、指定者は、直径だけでなく、目的の経路の予想される曲げ半径に基づいて、フロントエンドの長さと柔軟な移行セグメントの間の適合性も評価する必要があります。
スチール製ハウジングの選択には 2 つの目的があります。一方で、ステンレス鋼は本質的な構造的剛性を提供し、チューブの前進中に光学部品の軸方向の変位や光軸のずれが生じないことを保証します。一方、金属ハウジングはプラスチックに比べて熱伝導性に優れており、フロントエンド LED 照明からプローブの近位端への熱放散が容易になります。これにより、粘膜耐性閾値（約 43℃）を超える局所的な温度上昇が防止されます。
II.イメージングコアと臨床情報要件間のマッピング関係
328×248の有効画素配列は約10万画素の撮像能力に相当します。家庭用電化製品の標準に基づくと、この解像度は主流のレベルを大幅に下回ります。ただし、気道視覚化の中核となる臨床要件は、高精度の形態計測測定や顕微鏡による組織解析を必要とするものではありません。その代わりに、気道内腔の方向の特定、粘膜色の評価、分泌物や異物の認識、器具の相対位置の確認という 4 つの基本的な評価を満たすことに重点を置いています。このタスクの枠組み内では、200 TV ラインの解像度が臨床実践を通じて広範囲に検証されており、これらの評価に必要な画像情報をサポートするには十分です。
さらに重要なことは、1/18 インチの光学フォーマットの選択が極めて重要であるということです。対角長約1.4mmのこのセンサは、直径3.9mm以内に横置きできる最大の仕様となります。直径を小さくするために小型のセンサーを採用したソリューションと比較して、この設計はピクセル面積を約 20% 拡大し、信号対雑音比の向上 (公称値 >48dB) に直接つながります。この違いは、気道分泌物や血液などの低信号環境で使用可能な画像を必要とするアプリケーションにとって臨床的に重要です。
Ⅲ．気道特殊用途におけるアナログ形式の実用的価値
NTSC アナログ ビデオ フォーマットの使用は、今日のデジタル イメージングが主流の市場において技術的なギャップであると誤って認識されることがよくあります。ただし、気道管理という特定の下位専門分野では、アナログ出力には 2 つのかけがえのない実用的な利点があります。まず、超低遅延の信号伝送が可能になります。アナログ ビデオ信号は、デジタル パッケージング、バッファリング、およびデコード プロセスをバイパスして、連続波形として送信されます。これにより、エンドツーエンドのシステム遅延が 50 ミリ秒未満になります。急速挿管または気道の緊急事態では、視覚フィードバックの 50 ミリ秒の遅延が、器具の先端と組織の間の安全なクリアランスに関するオペレーターの判断に直接影響します。
第 2 に、デバイス統合において優れた柔軟性を提供します。アナログ イメージング モジュールは、デジタル インターフェイスの変換やプロトコルの適応を必要とせずに、病院の広範な既存の標準解像度モニタリング システム、手術室のビデオ ディストリビュータ、および画像記録装置と直接インターフェイスできます。医療機器メーカーにとって、これは製品開発サイクルを大幅に短縮し、電気安全認証の複雑さを軽減することになります。
IV.照明システムと環境適応性の連動設計
4 つの高輝度白色 LED の構成は、2 次元にわたって解釈されたエンジニアリング ロジックに従います。照度レベルでは、最小 0 ルクスの照度仕様は、外部周囲照明がないことを前提として、モジュールが内部光源のみを介してイメージングするように設計されていることを示します。これは、気道内腔内の物理的に暗い環境に直接対応します。空間レイアウトでは、4 つの LED がレンズの周囲に円形の対称パターンで配置されます。これは、照明光軸と撮像光軸の間の角度を最小限に抑え、気道の中央領域が露出オーバーになる一方で側壁が露出不足のままになる「トンネル効果」を効果的に軽減することを目的としています。
セレクターは、モジュールの焦点範囲が 10 ～ 60 ミリメートルに設定されており、光学最適化が 20 ミリメートルであることに注意してください。このパラメータは、気道検査における一般的な作動距離を直接反映します。モジュールの先端が声門を通過して気管に入った後、レンズと気管粘膜または気管分岐部との間の距離は通常 15 ～ 30 mm の範囲になります。この範囲内で鮮明な画像を維持すると、焦点面を見つけるために頻繁にオペレーターが調整する必要がなくなり、検査時間が短縮され、患者の不快感が軽減されます。
V. 推奨される選択決定パスと検証方法
上記の分析に基づいて、推奨される選択決定パスは次のとおりです。
まず、適格性の評価です。対象集団 (成人/小児) の気道解剖学的パラメーターを確認し、外径 3.9 mm と硬質セグメント 20 mm が安全な通過要件を満たしているかどうかを評価します。小児症例や狭窄が既知の症例の場合は、より細い直径の仕様を検討してください。
2 番目に、タスクの調整です。中核となる臨床タスクを定義します。日常的な気道検査、異物除去のガイダンス、または挿管支援の場合、このモジュールの解像度と視野は要件を適切に満たします。初期の腫瘍粘膜下浸潤範囲を正確に評価するには、高解像度のデジタル ソリューションをお勧めします。
3 番目に、システム互換性の検証です。モジュールサンプルを入手し、実際に選択した画像処理プロセッサー、モニター、光源コントローラーを使用してオンラインテストを実施します。画像の同期、色再現の一貫性、および長時間の動作時の熱安定性の検証に重点を置きます。シミュレーションされた気道モデルで全プロセスの運用リハーサルを実行し、照明の均一性、焦点距離の適応性、画像の安定性に対するケーブル抗力の影響を評価することをお勧めします。
4番目は、サプライチェーンと規制の見直しです。サプライヤーが医療グレードの製品設計および開発システム認証 (ISO 13485 など) を取得していることを確認し、生体適合性試験レポート、電気安全検査レポート、およびエチレンオキシド滅菌適合性検証データを要求します。 NMPA または FDA への登録を計画しているデバイス メーカーの場合は、モジュールが完全な化学物質宣言とリスク管理文書を備えた成熟したコンポーネントとして供給できることを事前に確認してください。
結論
3.9 mm 気道イメージング モジュールの選択は、技術仕様の比較だけに還元されるのではなく、臨床要件を工学用語に翻訳するものと見なされるべきです。その価値は、主要な個別の指標ではなく、直径、解像度、待ち時間、照明、コストなどの多次元の制約の下で、気道管理の特定の臨床シナリオに最適なソリューションを見つけることにあります。選択を成功させるには、気道の解剖学と生理学、オペレーターの行動パターン、医療機器認証の経路を深く理解する必要があります。これら 3 つの要素が技術仕様と本質的に一致する場合にのみ、選択の決定は真の臨床的合理性と商業的な持続可能性を獲得します。
