組み込みアプリケーションに適した小型カメラモジュールを選択する方法
IoT、スマートデバイス、セキュリティ監視、医療内視鏡などの組み込みビジョンアプリケーションでは、製品の画像品質と安定性を確保するために、適切な小型カメラモジュールを選択することが重要です。以下に、多数のオプションの中から情報に基づいた決定を下すのに役立つ、重要な選択に関する推奨事項をいくつか示します。
1. 解像度とフレームレートのバランス
ほとんどの組み込みシナリオでは、720P (1280×720) 解像度が毎日の画像キャプチャのニーズを十分に満たします。同時に、特に動的環境ではフレーム レートのパフォーマンスを優先します。 30fps をサポートする MJPEG 出力はスムーズなビデオ再生を保証し、YUV2 形式は 480P で 30fps を達成するため、高いリアルタイム応答性が要求されるアプリケーションに適しています。
2. 光学性能と視野角
視野 (FOV) はキャプチャ範囲を直接決定します。 110° の広角レンズは、内視鏡やドアベル カメラなど、広範囲の監視や近距離のイメージングを必要とするシナリオに適しています。レンズの歪みの制御も重要です。歪み ≤ -20% により、画像の基本的な幾何学的精度が保証されます。
3. 低照度性能と環境適応性
正確な色再現には、赤外線カットオフ フィルター (650nm±10nm など) のサポートが不可欠です。固定焦点距離設計 (例: 10mm ～ 100mm) は、手動による焦点調整を必要としない静的なシナリオに適しています。低照度環境では、複数の内蔵 LED 照明器と電流制限抵抗を組み合わせることで、薄暗い環境での画像処理が強化されます。
4. インターフェースと電源の互換性
USB 2.0 インターフェイスは幅広い互換性を提供し、Windows、Linux、Android、およびその他のシステムにわたるプラグ アンド プレイ機能をサポートします。広い電源範囲 (3.6V ～ 5.5V) により、さまざまな組み込みマザーボードやモバイル デバイスに対応し、電源設計を簡素化します。
5. フォームファクターと信頼性

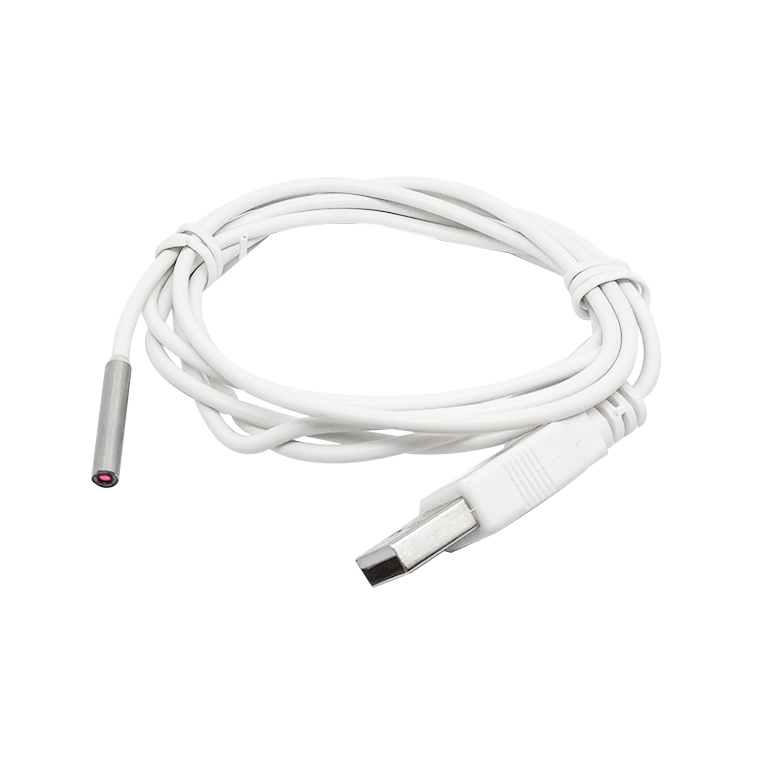

超薄型設計 (直径 4.5 mm など) は、スペースに制約のあるデバイスに適しています。さらに、過酷な環境での安定した動作を保証するために、熱サイクル、落下テスト、振動、湿度/蓄熱などの厳格な信頼性テストを行ったモジュールを優先してください。
まとめ
モジュールを選択するときは、特定のアプリケーション要件に基づいて、画質、サイズ、消費電力、環境適応性、コストのバランスを考慮してください。確立されたシステムサポートと包括的な信頼性検証を備えたモジュールを選択して、プロジェクトのリスクを最小限に抑えます。
