Modulo telecamera endoscopio UVC OCHTA10 USB 2.0 da 1,2 mm con risoluzione 400×400, 4 LED e FOV grandangolare 100°

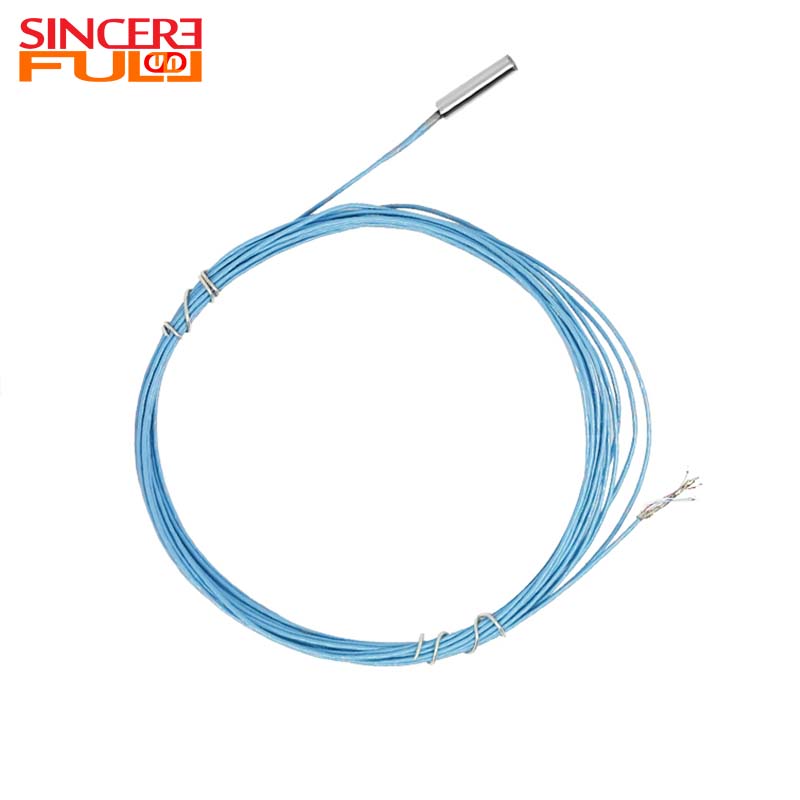

Il modulo fotocamera per endoscopio UVC OCHTA10 USB 2.0 da 1,2 mm con risoluzione 400×400, 4 LED e FOV grandangolare di 100° progettato per dispositivi microendoscopici, strumenti di visualizzazione medica, micro boroscopi industriali, sistemi di ispezione di piccoli lumi e apparecchiature di osservazione in spazi ristretti. Costruito con un sensore OCHTA10 , questo modulo supporta con risoluzione 400×400 , i formati di immagine YUV e MJPEG e una struttura micro front-end D1.2 . Dispone inoltre di illuminazione a distanza ravvicinata a 4 LED , con campo visivo di 100° orizzontale x 100° verticale e un campo di messa a fuoco di 3-30 mm , che lo rende adatto per la visualizzazione a distanza ravvicinata all'interno di piccole cavità, tubi, interni di dispositivi e strumenti di ispezione compatti. La struttura separata consente di posizionare la parte frontale della microcamera nell'area di osservazione mentre la scheda principale e il connettore Micro USB possono essere disposti all'interno della maniglia, nell'area della scheda di controllo o nel corpo del dispositivo

Vantaggio del prodotto ◢

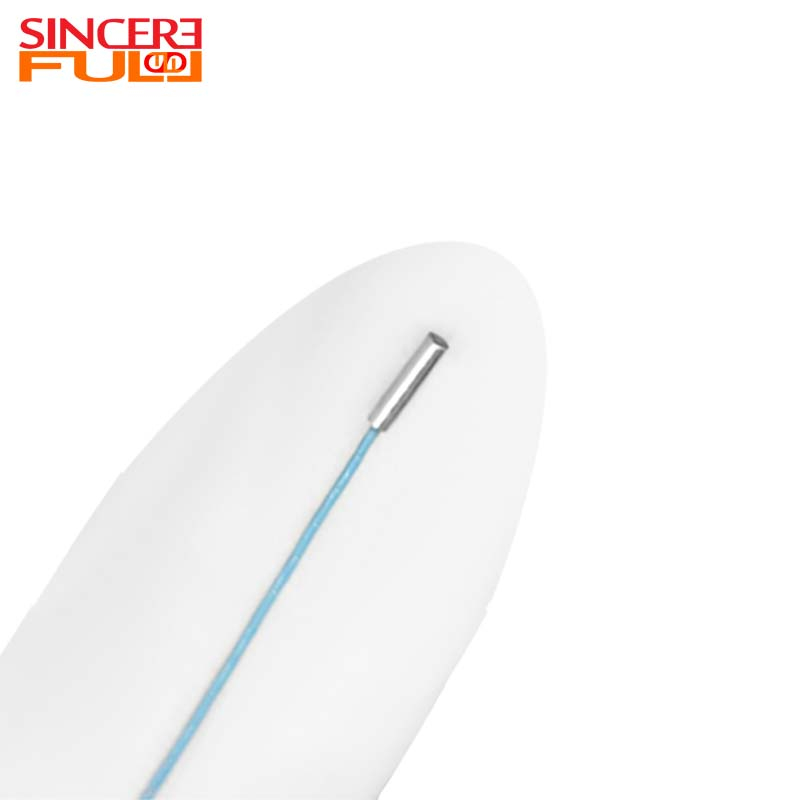

1. Micro diametro D1.2 per spazi ultra-stretti: la struttura front-end D1.2 è adatta per aperture molto piccole, microcavità, tubi piccoli e strumenti di visualizzazione compatti. Si tratta di un'opzione pratica per i progetti in cui un modulo telecamera endoscopio da 2 mm, 3 mm o più grande è troppo grande per la struttura del dispositivo.

2. Sensore OCHTA10 con uscita 400×400: il sensore OCHTA10 e l'uscita dell'immagine quadrata 400×400 sono adatti per l'osservazione in stile microendoscopio e la visualizzazione a distanza ravvicinata. Il formato dell'immagine quadrata aiuta a fornire una copertura visiva equilibrata per aree di osservazione circolari, tubolari e confinate.

3. USB 2.0 UVC con YUV e MJPEG: l'interfaccia USB 2.0 UVC supporta l'acquisizione pratica di immagini per terminali di ispezione basati su USB, sistemi endoscopici collegati al PC e dispositivi di visualizzazione USB incorporati. I formati YUV e MJPEG consentono ai clienti di valutare la qualità dell'immagine, la larghezza di banda e i requisiti di elaborazione lato host.

4. Illuminazione a distanza ravvicinata a 4 LED: il modulo integra una struttura front-end a 4 LED per supportare l'osservazione a breve distanza in cavità più buie e spazi ristretti. La luminosità del LED, la temperatura del colore e i requisiti di controllo possono essere esaminati per i progetti OEM.

5. Campo di messa a fuoco di 3–30 mm: il design ottico è adatto per l'osservazione a distanza ravvicinata entro un campo di messa a fuoco di 3–30 mm. I clienti devono confermare l'effettiva distanza di lavoro prima della selezione finale.

6. Campo visivo 100° × 100°: il campo visivo 100° H x 100° V aiuta a catturare una visione più ampia a distanza ravvicinata, rendendolo utile per l'osservazione di microcavità, il controllo delle pareti dei tubi e i sistemi di ispezione compatti.

Parametri tecnici ◢

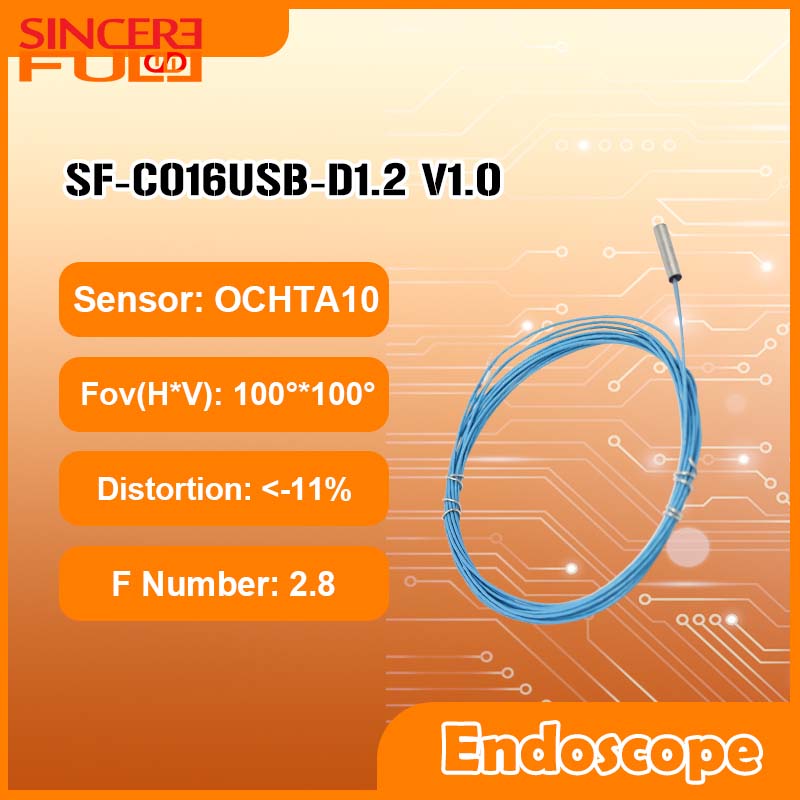

Numero di modello	SF-C016USB-D1.2
Sensore di immagine	OCTA10
Diametro	1,2 mm
Gamma di messa a fuoco	3mm-50mm
Lunghezza focale	3,75 mm
F no.	2.8
FOV(H*V)	120°×88,8°
Distorsione televisiva	＜-11%
Produzione	USB 2.0 UVC
Caratteristiche	Telecamera per endoscopio

Applicazione del modulo telecamera per endoscopio◢

1. Rilevamento di tubi e spazi ristretti: utilizzato per individuare ostruzioni in fognature/tubi di ventilazione e per rilevare corrosione o crepe sulla parete interna degli oleodotti. Il diametro ultra-piccolo di 1,2 mm gli consente di penetrare nei tubi sottili e il campo visivo di 120° copre rapidamente l'intero interno del tubo.

2. Assistenza medica minimamente invasiva: fornisce immagini in tempo reale nel trattamento del canale radicolare dentale e assiste nel posizionamento durante gli interventi chirurgici di rimozione di corpi estranei ORL (orecchio, naso e gola). Le sue dimensioni ultramicro riducono i danni ai tessuti e la gamma di messa a fuoco da 3 mm a 50 mm mostra chiaramente i dettagli della lesione.

3. Integrazione hardware intelligente: adatto per la navigazione visiva delle apparecchiature di pulizia delle fessure robotiche e per la modellazione ambientale in tempo reale per dispositivi AR. Il suo design micro non influisce sulla flessibilità dell'hardware e l'interfaccia USB 2.0 facilita l'integrazione con i dispositivi intelligenti.

Domande frequenti ◢

1: Che tipo di modulo fotocamera è SF-C016USB-D1.2?

 Si tratta di un modulo fotocamera per endoscopio D1.2 USB 2.0 UVC progettato per dispositivi microendoscopici, ispezione di spazi ultra ristretti, visualizzazione a distanza ravvicinata e strumenti di imaging OEM compatti.

2: Cosa significa D1.2 per l'integrazione dei dispositivi?

 D1.2 significa che la parte frontale della telecamera è progettata per aperture molto piccole e spazi di installazione ristretti. È adatto per progetti in cui i moduli telecamera per endoscopio più grandi non possono adattarsi alla struttura del dispositivo richiesta.

3: Quale risoluzione supporta questo modello?

Il modulo supporta la risoluzione 400×400 con uscita YUV e MJPEG . È progettato per la microvisualizzazione piuttosto che per l'imaging a lunga distanza ad alta risoluzione.

4: Questo modulo include l'illuminazione a LED?

 SÌ. Il modulo utilizza una struttura front-end a 4 LED per l'illuminazione del campo vicino. È possibile rivedere la luminosità del LED, la temperatura del colore e i requisiti di controllo per progetti personalizzati.

5: Qual è la distanza di lavoro di questo modulo?

Il design ottico supporta un campo di messa a fuoco di 3–30 mm , rendendolo adatto per l'osservazione a distanza ravvicinata all'interno di piccole cavità, tubi e aree di ispezione compatte.

6: Questo modulo è adatto alla visualizzazione dentale, ORL o veterinaria?

Può essere valutato per dispositivi di visualizzazione dentale, otorinolaringoiatrica, veterinaria e di altro tipo. I progetti di natura medica dovrebbero confermare separatamente i requisiti normativi, di sicurezza, di pulizia, Shell e a livello di sistema.

7: È possibile personalizzare la lunghezza del cavo o il connettore?

La lunghezza del cavo, la struttura del connettore, il layout della scheda e l'integrazione front-end possono essere esaminati in base al dispositivo di destinazione. Il design standard utilizza un cavo da 1500±50 mm e un connettore Micro USB-5P .

8: Quali informazioni devo fornire per confermare se questo modulo fotocamera è adatto al mio progetto?

 Condividi il tipo di dispositivo target, il diametro richiesto, la distanza di lavoro, i requisiti FOV, la lunghezza del cavo, il tipo di connettore, i requisiti di illuminazione, lo spazio di installazione, la piattaforma host, i requisiti ambientali e l'applicazione prevista. Questo aiuta a valutare se il modulo standard è adatto o se è opportuno rivedere una versione personalizzata.
