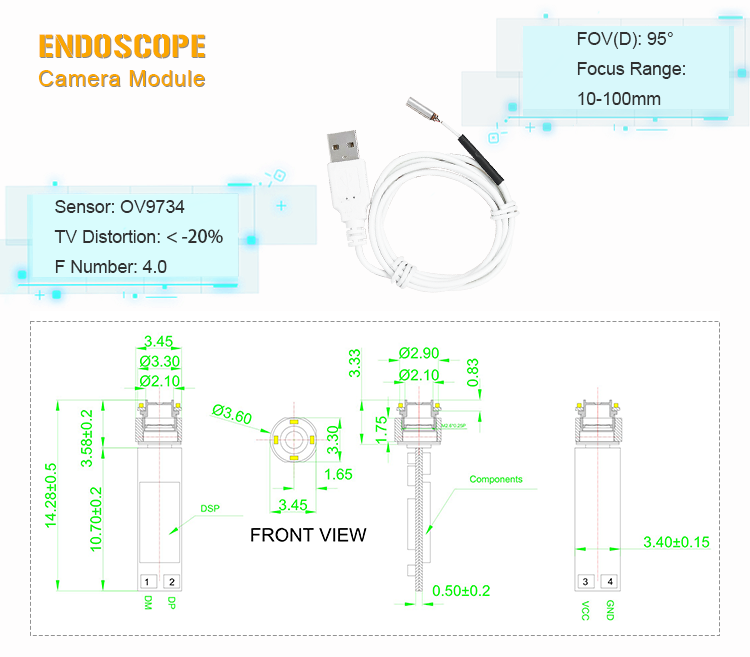

3,6 mm-es USB2.0 OV9734 endoszkóp kameramodul

Ipari minőségű 3,6 mm-es ultravékony boroszkóp modul: nagy felbontású ellenőrzésre tervezték szűk helyeken

Precíziós berendezések, ipari csővezetékek vagy összetett üregek roncsolásmentes belső ellenőrzése során elengedhetetlen egy megbízható és könnyen integrálható látómodul. Ha képalkotó megoldást keres szűkös helyű alkalmazásokhoz, ez az USB kameramodul – ultrakompakt, 3,6 mm-es külső átmérővel, nagy teljesítményű OV9734 érzékelővel és professzionális optikai kalibrációval – megérdemli a figyelmet.

Miért kiváló ez a modul az igényes ipari és orvosi környezetben?

1.Áttörő fizikai méretek: 3,6 mm-es ultravékony OD kialakítása könnyedén hozzáfér a szűk üregekhez, bonyolult csővezetékekhez és precíziós műszerekhez, amelyekhez a hagyományos kamerák hozzáférhetetlenek, lehetővé téve a valódi, nem tolakodó ellenőrzést.

2.Megbízható HD képalkotó mag: Az OV9734 érzékelő optimalizált 95°-os látómezővel és szigorú -20%-os torzításszabályozással párosítva valódi tisztaságot biztosít a kép közepétől a széléig, megbízható alapot biztosítva a hibaértékeléshez és méréshez.

3.Több forgatókönyvű adaptív optika: Az F4.0 fix rekesznyílás stabil fényfelvételt biztosít. A széles, 10–100 mm-es gyújtótávolság-tartománnyal kombinálva gyors, éles fókuszálást tesz lehetővé a mikroszkopikus textúráktól a távoli üreges struktúrákig, kiegyensúlyozva a mélységélességet és a rugalmasságot.

4.Integrációra tervezve: Kompakt, integrált szerkezete masszív és tartós. A szabványos USB interfész lehetővé teszi a plug-and-play funkcionalitást, jelentősen csökkentve a fejlesztési akadályokat és az időköltségeket a berendezésbe való beágyazással vagy a hordozható ellenőrző eszközként való alkalmazással kapcsolatban.

Egyértelmű teljesítménypozícionálási és -kiválasztási ajánlások

Ennek a modulnak a képalkotási képességei felfedezésre, azonosításra és dokumentálásra vannak optimalizálva. A legtöbb ellenőrzési forgatókönyvben kiváló:

1.Részesítse előnyben ezt a modult, ha az Ön igényei a következőkre vonatkoznak: szemrevételezés, állapotellenőrzés vagy motorhengerek, csőhegesztések, belső mechanikai szerelvények, precíziós elektronikai alkatrészek (pl. forrasztási kötések, csomagolás) vagy emberi testüregek (orvosi bizonyítvány szükséges hozzá) hibahelyreállítása. Értéke abban rejlik, hogy stabil, használható és könnyen hozzáférhető képeket biztosít minimális méret kompromisszum mellett.

2.Fontolja meg az alternatív megoldásokat, ha elsődleges követelményei a következők: szubmikron hibák mennyiségi mérése (nagyobb felbontású érzékelőket igényel) vagy extrém, 3 mm-es átmérő alatti helyeken történő működés (nagyon testreszabott optikai tervezést igényel).

Tipikus alkalmazási forgatókönyvek

1.Ipari endoszkópos vizsgálat: Lehetővé teszi CNC szerszámgépek, turbinalapátok, szelepszivattyú testek, hegesztési varratok stb. belső hibáinak roncsolásmentes szemrevételezését.

2.Orvosi endoszkópos támogatás: Kritikus miniatürizált látási képességeket biztosít az endoszkópos műszerek számára, segítve a megfigyelést és a diagnózist.

3.Precíziós elektronikai ellenőrzés: Automatizált berendezésbe integrálva a nyomtatott áramköri lapok (PCBA), chipcsomagok és hasonló alkatrészek apró hibáinak észlelésére.

4.Biztonság és speciális felügyelet: Lehetővé teszi az állapotfigyelést és a vizuális visszajelzést rejtett vagy rendkívül szűk helyeken.

5.Tudományos műszerintegráció: Mikroszkópok vagy kísérleti elrendezések vizuális kiterjesztéseként szolgál, lehetővé téve az anyagok, biológiai minták és egyebek mikroszkópos megfigyelését.

Összegzés

Ez a modul egy ipari látáseszköz, amely a „tisztán és tisztán látás” kihívásainak megoldására összpontosít. A miniatürizálás, a képalkotás megbízhatósága és az integrációs kényelem egyensúlyával a mérnökök és a K+F személyzet számára alacsony kockázatú, költséghatékony alapmegoldást kínál a vizuális ellenőrzéshez. Ha a korlátozott hely és az igényes képminőség kettős korlátai vannak, ez lehet a keresett válasz.
