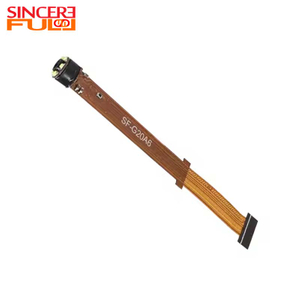

חיישן CMOS BF20A6 באיכות גבוהה USB אנדוסקופ מצלמה מודול פלוס אור לרפואה

מודול מצלמת אנדוסקופ USB OV9734 עם ממשק LED, UVC, IP67 ו-5PIN

זֶה מודול מצלמת אנדוסקופ USB בנוי עם חיישן תמונה BF20A6 וניתן לתאר אותו גם כמודול מצלמת USB , מודול מצלמת UVC, או מודול הדמיה אנדוסקופ לצרכי מקורות B2B. שדה ראייה אלכסוני של 72° ומיקוד קבוע, תוכנן במיוחד לבדיקה חזותית מטווח קצר של חללים צרים כגון צינורות דק בינוני וציוד. הבדיקה הקומפקטית שלו בגודל 4.5 מ'מ מאזנת חוזק מכני ומעבר תעלות, ומתאים בקלות לרוב הצינורות והחללים לפריסה נוחה. שדה הראייה המאוזן של 72° שומר על עיוות בטווח סביר, ומבטיח הדמיה ברורה ולא מעוותת לתצפית מטווח קרוב. מצויד באופטיקה של צמצם גדול F2.8, הוא לוכד מספיק אור, ומספק ביצועי בהירות וניגודיות מצוינים בסביבות דל תאורה; 6 נורות מילוי LED הממוקמות בחזית מאפשרות הדמיה ישירה בתוך חללים חשוכים או באור נמוך ללא תאורה נוספת. הוא מאמץ ממשק USB-A עם ספק כוח USB ישיר של 5V, חיזוק יריעות פלדה ועיצוב אזור כיפוף לעמידות וגמישות משופרים בחללים צרים. תואם לתקני RoHS, הוא מאזן קומפקטיות, פרקטיות ויציבות, ומתאים בצורה מושלמת לתרחישים שונים של זיהוי מטווח קרוב בחללים צרים.

פרמטרים טכניים ◢

שם המוצר	מודול מצלמת USB אנדוסקופ ביצועים
F.NO	2.8
DSP	USB
חיישן	BF20A6
טווח מיקוד	10-30 מ'מ
קוֹטֶר	4.5 מ'מ
מַחבֵּר	USB 5PIN
LED:	6 יחידות
הַחְלָטָה	30 פריימים לשנייה
FOV(D)	72°

היתרונות של מודול מצלמת אנדוסקופ◢

1. איכות תמונה מעולה

מודול מצלמת אנדוסקופ זה משתמש בחיישן BF20A6 כדי לספק פלט תמונה ברזולוציה גבוהה וברעש נמוך. ביצועי ההדמיה המתקדמים של מודול המצלמה של האנדוסקופ עוזרים לשמור על פירוט חד ושעתוק צבע עקבי, ותומכים בתצפית חזותית מדויקת ובשיפוט אבחנתי.

2. עיצוב יציב ועמיד

העדשה של זה מודול מצלמת אנדוסקופ תעשייתי  מוגן על ידי בית פלדה, המשפר את עמידות הפגיעה ועמידות בפני שחיקה במהלך שימוש חוזר. מבנה מודול מצלמת אנדוסקופ עמיד זה עוזר להאריך את חיי השירות ותומך בפעולה יציבה בתנאי עבודה תובעניים.

3. ביצועי הגנה מקיפים

מודול מצלמת אנדוסקופ זה מדורג IP67 להגנה עמידה בפני אבק ועמיד למים , המסייע להבטיח ביצועים אמינים בסביבות לחות, מאובקות או ניקוי לעתים קרובות. עיצוב מודול המצלמה האנדוסקופ המוגן הופך אותו למתאים לציוד בדיקה רפואי, מעבדה ותעשייתי הדורש ביצועי איטום מהימנים.

4. מערכת תאורה יעילה

ה מודול מצלמת אנדוסקופ LED  משלב שש נורות מילוי LED בעלות בהירות גבוהה עם בהירות מתכווננת כדי לספק תאורה מאוזנת בחללים סגורים. מערכת תאורה זו מאפשרת למודול מצלמת האנדוסקופ להפחית צללים וסנוור תוך שיפור נראות התמונה ולכידת הפרטים בסביבת תאורה נמוכה.

5. Plug-and-Play נוח

מודול מצלמת אנדוסקופ זה תומך בפרוטוקול UVC ותואם לרוב מערכות ההפעלה וההתקני התצוגה המיינסטרים. עיצוב מודול המצלמה של אנדוסקופ הכנס-והפעל אינו דורש התקנת מנהלי התקנים נוספת, מה שהופך את שילוב המערכת למהיר ונוח יותר.

6. יכולת מיקוד גמישה

עם טווח מיקוד של 10-30 מ'מ, מודול מצלמת אנדוסקופ זה תומך בהדמיה ברורה ממרחקי צפייה מקרוב ועד לטווח בינוני. הביצועים האופטיים הגמישים של מודול המצלמה של האנדוסקופ הופכים אותו למתאים לדרישות שונות של בדיקה ויזואלית ותצפית.

7. קל משקל וקל לשילוב

עיצוב מודול המצלמה האנדוסקופ הקומפקטי וקל המשקל מאפשר הטמעה קלה במכשירים רפואיים ומערכות בדיקה שונות. מודול מצלמת אנדוסקופ זה עוזר להפחית את מורכבות האינטגרציה הכוללת תוך תמיכה בפיתוח והרכבה יעילים יותר של מוצר.

יישומים של מודול מצלמת אנדוסקופ◢

1. אנדוסקופ צינור

מודול המצלמה של האנדוסקופ משמש לבדיקה פנימית של צינורות תעשייתיים, שם הוא יכול לזהות סדקים, קורוזיה, משקעים או סתימות מבלי לפרק את מערכת הצנרת. על ידי שימוש במודול מצלמת אנדוסקופ לבדיקה לא הרסנית, צוותי תחזוקה יכולים להפחית את עלויות השירות ולמזער את זמן ההשבתה בייצור.

2.אנדוסקופ אף

ניתן להתאים את מודול המצלמה של האנדוסקופ לבדיקת חלל האף ויכול ללכוד תמונות ברורות בתוך חללים אנטומיים מעוקלים וצרים. במערכות אנדוסקופ לאף, מודול המצלמה של האנדוסקופ תומך בתצפית של פוליפים באף, דלקות בסינוסים, גופים זרים ומצבים פנימיים אחרים, תוך מתן סיוע חזותי אמין להליכים זעיר פולשניים.

3. אנדוסקופ מיקרו-תצפית מעבדתית

מודול המצלמה של האנדוסקופ מתאים לניטור והקלטת תמונה בזמן אמת של דגימות מעבדה, מבנים עדינים ותהליכי מיקרו-תצפית. בציוד מחקר ובדיקה, מודול המצלמה של האנדוסקופ מספק נתונים חזותיים ברורים לתיעוד, ניתוח ותצפית מדעית.

שאלות נפוצות◢

1.מדוע רפואת אף אוזן גרון זקוקה למודולים בקוטר דק במיוחד?

כאשר החלל של תעלת האוזן/חלל האף צר, מודול בקוטר של ≤3 מ'מ יכול להפחית את אי הנוחות של המטופל. יחד עם זאת, יש צורך לשמור על רזולוציה גבוהה (כגון ≥300 זוגות קו / מ'מ) כדי לזהות נגעים קלים.

2. מה יכולות להיות הסיבות האפשריות לרעש בתמונה?

ייתכן שהסיבה לכך היא התחממות יתר של החיישן, הפרעות העברת אותות או ISO גבוה מדי בתנאי תאורה חלשים. יש צורך לבדוק את עיצוב פיזור החום, מיגון הכבלים או לאפשר את מצב הפחתת הרעש.

3. כיצד משפיע שדה הראייה (FOV) של מודול על השפעת השימוש שלו?

שדה הראייה קובע את טווח ההדמיה. זווית רחבה מתאימה לתצפית על שטח גדול, אך עשוי להיות עיוות קצה. זווית צרה מספקת תמונה ממוקדת יותר. הבחירה צריכה להתבסס על תרחיש היישום. לדוגמה, בניתוח לפרוסקופי, 70°-90° משמש בדרך כלל לאיזון שדה הראייה והפרטים.
