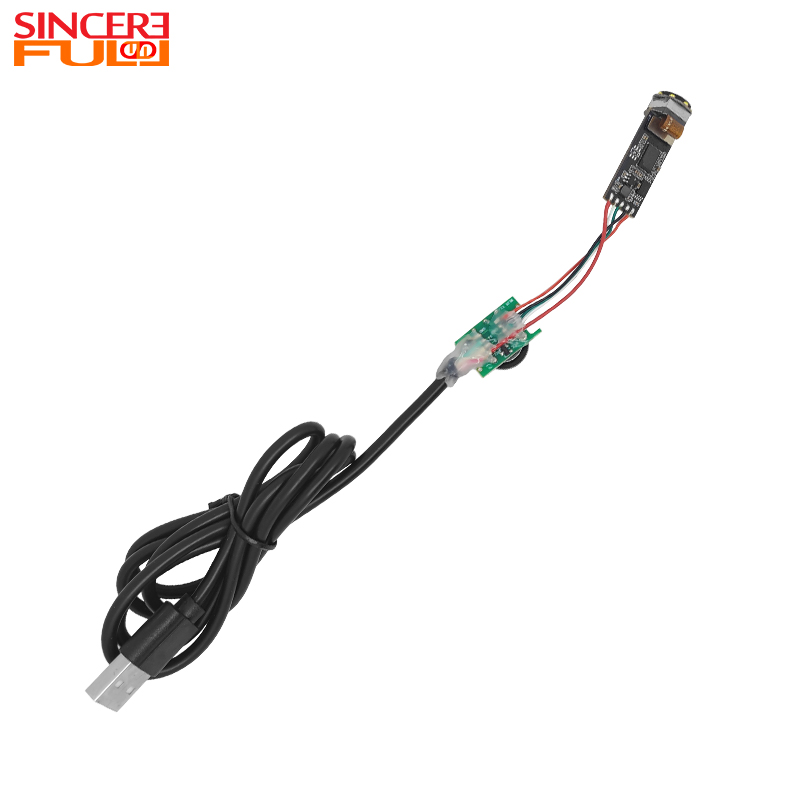

1/3.06 אינץ' מודול מצלמה אנדוסקופ משולב 12MP 1080P HD CSI

מודול מצלמה אנדוסקופ משולב בגודל 1/3.06 אינץ' 12MP 1080P HD CSI, הוא מודול מצלמת אנדוסקופ עם מיקוד אוטומטי בחדות גבוהה שתוכנן במיוחד עבור אנדוסקופ רפואי ובדיקה ויזואלית תעשייתית. מצויד בחיישן CMOS בגודל 1/3.06 אינץ', הוא מציע רזולוציה גבוהה של 12 מגה פיקסל (3840×3104), בגודל פיקסל של 1.12 מיקרומטר. בשילוב עם צמצם גדול F2.2 ושדה ראייה רחב של 80.9°, הוא מספק פרטים ברורים והדמיה אמיתית בסביבות בדיקה למרחקים קרובים לבינוניים. המודול תומך בפוקוס אוטומטי עם מרחק עבודה שנע בין 3.5 ס'מ לאינסוף. הוא משלב 8 נורות SMD לבנים עם טווח טמפרטורת צבע של 4500-5000K, המספק תאורה אחידה ומתכווננת בהירות לחללים וסביבות דל תאורה. המוצר משתמש בממשק USB 2.0 Plug-and-Play, התומך בפלט של עד 30fps של קצב פריימים עם דיוק ADC של 10 סיביות, המספק הדרגת צבע מעודנת וביצועי טווח דינמי. המבנה הקומפקטי שלו בגודל 36.6 × φ14.5 מ'מ, תואם למערכות Windows XP/7. הוא פועל בטווח טמפרטורות של 0°C עד +50°C, הוא משרת אנדוסקופים רפואיים, מכשירי בדיקת שיניים, בדיקות צנרת תעשייתיות, אבחון ציוד ותרחישי בדיקה ויזואלית מקצועיים אחרים הדורשים תאורה ניידת, אדפטיבית בחדות גבוהה.

יתרון המוצר ◢

• 1.הדמיה ברזולוציה גבוהה עם שדה ראייה רחב: מצויד בחיישן 12 מגה-פיקסל ושדה ראייה של 80.9°, המודול מספק הדמיה מפורטת ורחבה של סצינה, מה שהופך אותו למתאים לבדיקה ויזואלית מקיפה בסביבות מצומצמות או עמוקות.

• 2.פוקוס אוטומטי עם יכולת טווח קרוב: תומך במיקוד אוטומטי מ-3.5 ס'מ עד אינסוף, המאפשר הדמיה ברורה גם בקרבה אולטרה-קרוב, החיוני לבדיקה מדויקת ויישומים אנדוסקופיים רפואיים.

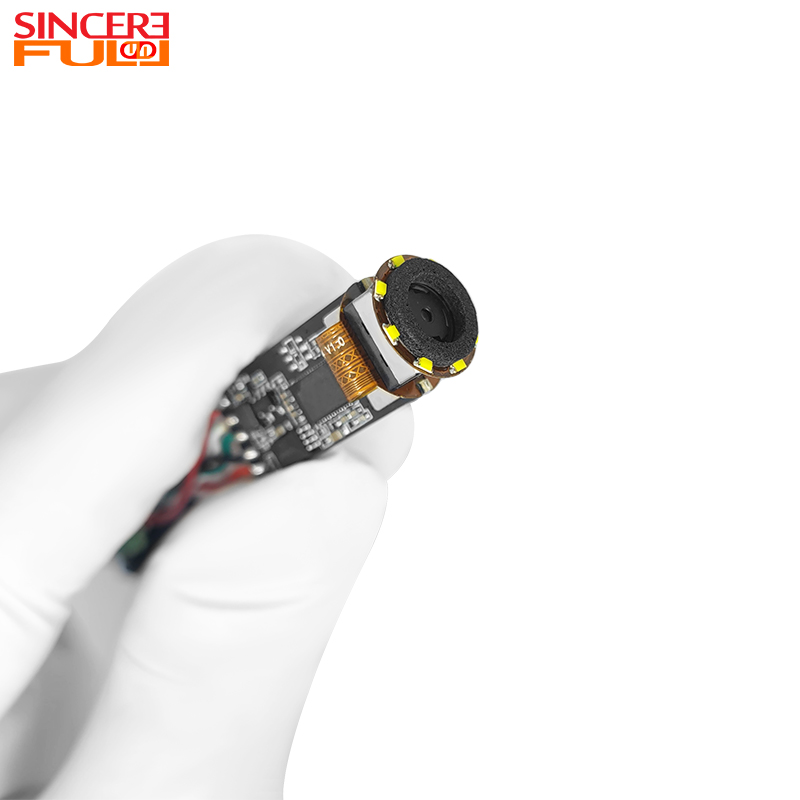

• 3.מערכת תאורה משולבת מתכווננת: כולל 8 נוריות SMD לבנות עם טמפרטורת צבע ניתנת לשינוי (4500-5000K), המספקות תאורה אחידה וניתנת לעמעום לאיכות תמונה עקבית בחללים באור נמוך או חשוך לחלוטין.

• 4.ממשק USB מהיר עם תאימות Plug-and-Play: תוך שימוש בממשק USB 2.0 עם תמיכה בפלט וידאו של 30fps ו-10 סיביות ADC, המודול מבטיח שידור וידאו חלק ואיכותי ותאימות מערכת רחבה ללא מנהלי התקנים נוספים.

יישום מודול מצלמת אנדוסקופ ◢

1. אנדוסקופיה רפואית וניתוחים זעיר פולשניים: מתאים לשילוב באנדוסקופים רפואיים המשמשים בגסטרואנטרולוגיה, אורולוגיה, גינקולוגיה ואוזן גרון, ומספקים תמיכה חזותית בחדות גבוהה לאבחון וניווט כירורגי.

2. בדיקת צנרת תעשייתית וציוד פנימי: משמש לבדיקה חזותית בתוך צינורות, שסתומים, מכונות ומכלולים תעשייתיים, המאפשר זיהוי תקלות, בקרת איכות והערכת תחזוקה בחללים סגורים.

3. ציוד לאבחון שיניים ופה: ישים באנדוסקופים דנטליים, מצלמות תוך-אורליות ומכשירי אבחון דרך הפה לצפייה מפורטת והדמיה של שיניים, חניכיים ורקמות פה.

4. מחקר מדעי והדמיית מעבדה: ניתן לשלב במיקרוסקופים מעבדתיים, מערכות תצפית על דגימות ומכשירי מחקר להדמיה והקלטה ברזולוציה גבוהה במחקר ביולוגי, חומרי ותעשייתי.

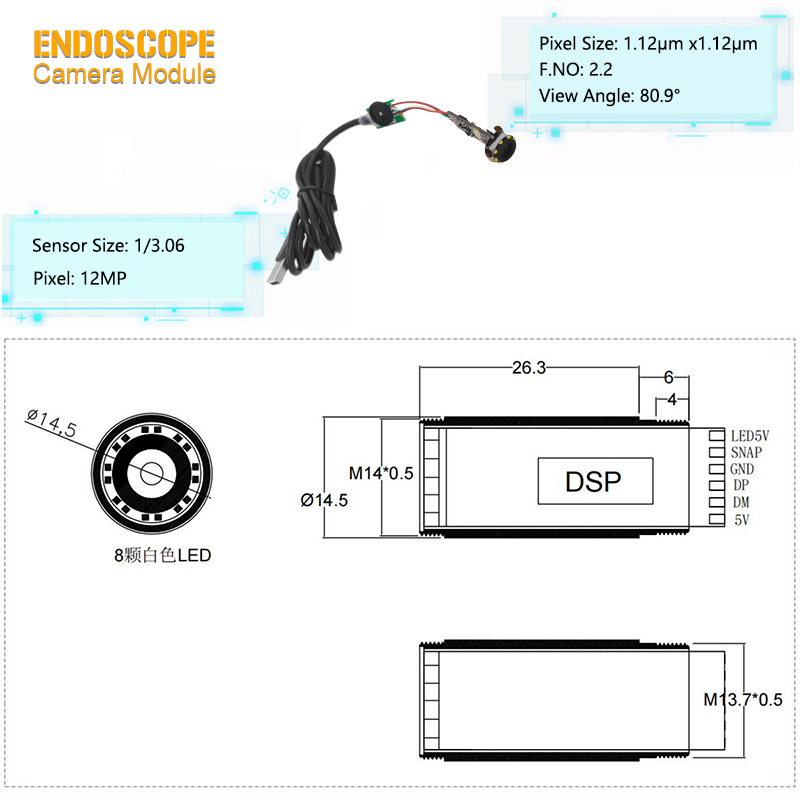

פרמטרים טכניים ◢

שם המוצר	מודול מצלמת אנדוסקופ 12.5 מ'מ
Led	8 יחידות
סוג הרכבה	USB2.0
חיישן	CMOS
טווח מיקוד	3.5 ס'מ ~ אינסוף
פיקסל	12MP
F.NO	2.2
סִימָן מִסחָרִי	תחילה כנה
סוג פוקוס	אוטומטי
Fov(D)	80.9°

שאלות נפוצות ◢

1. כיצד פועל מודול מצלמת האנדוסקופ?

מודול מצלמת האנדוסקופ אוסף את התמונה הפנימית דרך העדשה האופטית הקדמית, ממיר אותה לאות חשמלי על ידי חיישן CMOS או CCD, ולאחר מכן מייעל אותה באמצעות שבב עיבוד תמונה להפחתת רעש ושיפור, ולבסוף מוציא אות וידאו בחדות גבוהה. מודולים מסוימים תומכים בשידור אלחוטי או בשידור אות סיבים אופטיים, המתאימים לתרחישי בדיקה רפואית או תעשייתית.

2. מהם המפרטים הנפוצים של הרזולוציה של מודול מצלמת האנדוסקופ?

רזולוציות מיינסטרים כוללות 720p, 1080p, 4K וכו'. מודולים ברמה רפואית דורשים בדרך כלל יותר מ-1080p כדי להבטיח דיוק אבחון, בעוד מודולים תעשייתיים עשויים לבחור ברזולוציות נמוכות יותר כדי להפחית עלויות בהתאם לביקוש. מודולים ברזולוציה גבוהה במיוחד משמשים בעיקר בניתוחים מדויקים או במחקר מדעי.

3. מדוע ביצועי תאורה נמוכים חשובים עבור מודולי אנדוסקופ?

במקרה של חוסר אור בגוף או בסביבת הצינור, המודול זקוק לחיישן רגישות גבוהה ולעדשת צמצם גדולה, ואלגוריתם הפחתת הרעש מבטיח את בהירות השדה האפל. חלק מהמוצרים משתמשים באור מילוי אינפרא אדום או בטכנולוגיית HDR כדי לשפר ביצועים בתאורה נמוכה.
