Mikä on USB-endoskooppikameramoduuli?

Johdanto
USB-endoskooppikameramoduuli on pieni kamera, joka on suunniteltu katsomaan ahtaissa paikoissa. Putkimiehet käyttävät niitä sisäputkien tarkistamiseen. Mekaanikot käyttävät niitä moottoreiden tarkastamiseen purkamatta asioita. Asunnonomistajat käyttävät niitä nähdäkseen seinien sisällä. Jos sinun täytyy nähdä paikka, johon et mahdu fyysisesti päähän, tämä on työkalu.

Tässä artikkelissa kerrotaan, mitä nämä moduulit ovat, miten ne toimivat ja mihin niitä käytetään. Käsittelemme sekä perustekniikan että käytännön sovellukset.

Mikä tarkalleen on USB-endoskooppikameramoduuli?

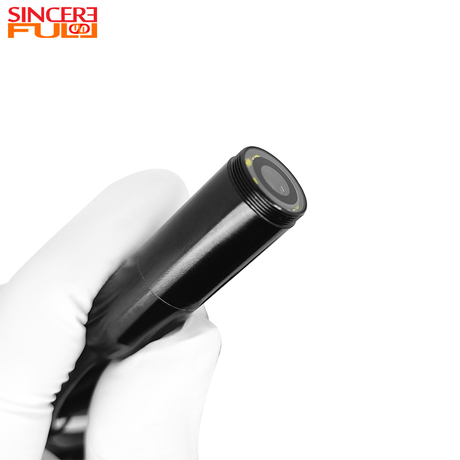

USB-endoskooppikameramoduuli on tarkastuskameran ydinkomponentti. Se sisältää:

• Pieni kuvaanturi ja objektiivi

• LED-valot tummien alueiden valaisemiseen

• Kaapeli, joka liitetään USB-porttiin

• Joskus suojakotelo

Kun liität sen tietokoneeseen tai älypuhelimeen, se toimii kuin verkkokamera. Näet live-videota siitä, mihin kamera on suunnattu. Kameran pää on tarpeeksi pieni mahtuakseen rakojen läpi, joita tuskin näet.

Näillä laitteilla on eri nimiä käytön mukaan. Usb -endoskooppikamera on yleinen termi. Kun sitä käytetään teollisuuden kunnossapitoon, ihmiset kutsuvat sitä usein usb-boreskoopiksi tai teollisuusboreskoopiksi . Jos sitä käytetään sekä lääketieteellisissä että teollisissa töissä, sitä voidaan kutsua endoskooppiboreskooppikameraksi.

Kuinka se toimii
Periaate on yksinkertainen, mutta tehokas:

1. Kamerapää: Kärjessä on itse usb-endoskooppikameramoduuli . Sisällä on kameramoduulianturi , joka vangitsee valon ja muuntaa sen kuvaksi. Linssi keskittää valon tähän anturiin.

2. Valaistus: Koska tarkastettavat alueet ovat yleensä pimeitä, kameran ympärillä olevat LEDit valaisevat. Voit usein säätää kirkkautta laitteestasi.

3. Kaapeli: Kaapeli kuljettaa videodataa kamerasta USB-liitäntään. Siinä on myös virtaa kameran ja LEDien käyttämiseen. Jotkut kaapelit ovat jäykkiä suoraviivaiseen käyttöön; toiset ovat joustavia navigointiin kulmissa.

4. USB-liitäntä: Liitä se, niin tietokoneesi tunnistaa sen kameraksi. Mitään ohjaimia tai erikoisohjelmistoja ei yleensä tarvita. Voit käyttää mitä tahansa verkkokamerasovellusta syötteen katseluun.

Endoskooppikameroiden tyypit

Jäykkä vs. joustava

• Jäykät endoskoopit: Varsi on suora ja jäykkä. Työnnät sen suoraan alueelle, jonka haluat tarkastaa. Sopii moottorin sylintereihin, porattuihin reikiin ja muuhun suoraviivaiseen käyttöön.

• Joustavat endoskoopit: Kaapeli taipuu. Voit ohjata sen kulmien ympäri ja monimutkaisten polkujen läpi. USB -boreskooppi on lähes aina joustava.

Lääketieteellinen vs. teollisuus

• Lääketieteelliset endoskoopit: Käytetään ihmiskehon sisällä. Niiden on oltava steriilejä, bioyhteensopivia ja erittäin korkearesoluutioisia. Lääketieteellinen endoskooppiboreskooppikamera on tarkkuusinstrumentti.

• Teollisuusboreskoopit: Käytetään koneissa, rakennuksissa ja laitteissa. Ne ovat kestäviä, usein vedenpitäviä ja rakennettu vaativiin olosuhteisiin. Useimmat kuluttajien USB-endoskoopit ovat teollisuustyyppisiä.

Resoluutio- ja anturin
lähtötason moduulit voivat olla VGA-resoluutioisia (640 x 480). Paremmat ovat jopa 2 MP tai enemmän. CMOS -kameramoduuli on vakiona, koska se on pieni, vähän virtaa kuluttava ja edullinen. Korkeampi resoluutio auttaa havaitsemaan pienet viat, kuten hiushalkeamat.

Yleiset käyttötavat

Automotive Repair
Mechanics käyttää teollisuusboreskooppeja moottoreiden tarkastamiseen ilman purkamista. He voivat:

• Katso sylintereiden sisältä naarmuja tai vaurioita

• Tarkista männät ja venttiilit hiilen kertymisen varalta

• Tarkasta turboahtimet terävaurioiden varalta

• Tarkista vaihteistot ja differentiaalit

Mekaanikko, jolla on usb-endoskooppikamera, voi diagnosoida muutamassa minuutissa ongelmat, jotka muuten kestäisivät tuntikausia työtä.

Koti- ja rakennustarkastus
Kodintarkastajat ja tee-se-itse-miehet käyttävät näitä kameroita:

• Tarkista sisäseinien eristysrakojen tai kosteuden varalta

• Katso laitteiden taakse siirtämättä niitä

• Tarkista ullakot ja ryömintätilat

• Tarkista tuholaisten tai jyrsijöiden pesien varalta

Vedenpitävä usb-endoskooppikamera voidaan jopa laskea viemäriin tarkistamaan tukoksia.

LVI- ja LVI
Lämmitys- ja jäähdytysteknikot käyttävät boreskooppeja:

• Tarkista kanavat tukkeutumisen tai vuotojen varalta

• Tarkista höyrystimen patterit korroosion varalta

• Tarkista uunin lämmönvaihtimissa halkeamia

Putkimiehet käyttävät niitä:

• Katso putkien ja viemärien sisältä

• Paikanna tukokset

• Tarkista putkien liitokset vuotojen varalta

Valmistus- ja laadunvalvontatehtaissa
käytetään teollisia boreskooppeja :

• Tarkista valukappaleiden sisäisten aukkojen varalta

• Tarkista koottujen osien sisällä olevat hitsit

• Tarkista kokoonpanon laatu ahtaissa tiloissa

• Tutki valmiita tuotteita ilman tuhoavaa testausta

ajoissa . Boreskoopin tarkastuskameramoduuli auttaa havaitsemaan viat

Ilmailun huolto
Lentokonemekaanikot käyttävät erikoistuneita boreskooppeja:

• Tarkasta suihkumoottorin terät ja palokammiot

• Tarkista lentokoneen rungon rakenteet halkeamien tai korroosion varalta

• Tarkista hydrauliletkut ja liittimet

Lentokäyttöiset boreskoopit täyttävät tiukat vaatimukset ja sisältävät usein mittausominaisuuksia.

Mitä etsiä ostaessa

Jos valitset usb-endoskooppikameramoduulin tai täydellisen tarkastusjärjestelmän, harkitse:

• Resoluutio: Korkeampi on parempi nähdäksesi hienot yksityiskohdat. 2MP on hyvä ammattityöhön.

• Kameran pään halkaisija: Pienemmät päät mahtuvat ahtaisiin tiloihin. Yleiset koot: 5,5 mm, 3,9 mm, jopa 2 mm.

• Kaapelin pituus: 1-2 metriä toimii useimpiin käyttötarkoituksiin. Pidemmät kaapelit (3-5m) erikoistöihin.

• Vedeneristys: IP67 tai parempi, jos käytät sitä märissä tiloissa.

• Tarkennus: Joissakin moduuleissa on säädettävä tarkennus lähi- tai kaukokatselua varten.

• LED-kirkkaus: Säädettävä kirkkaus auttaa erilaisissa olosuhteissa.

• Artikulaatio: Joissakin boreskoopeissa on liikkuva kärki kulmien katsomista varten.

USB vs. langaton

• USB-endoskooppi: Yhdistetään suoraan kaapelilla. Ei akkuja, ei viivettä, luotettava yhteys. Hyvä ammattikäyttöön.

• Langaton endoskooppi: Striimaa WiFin kautta puhelimeen tai tablettiin. Kannettavampi, mutta saattaa olla viivettä ja vaatii akun latauksen.

Yhteenveto
USB-endoskooppikameramoduulin avulla näet näkymätön. Kutsutpa sitä sitten usb-endoskooppikameraksi , usb-boreskoopiksi tai osaksi teollisia boreskooppeja , tekniikka on sama: kaapelissa oleva pieni kamera, joka näyttää, mitä on ahtaissa tiloissa.

Mekaanikot käyttävät niitä korjaamaan autoja nopeammin. Putkimiehet käyttävät niitä tukkeutumisen etsimiseen. Asunnonomistajat käyttävät niitä ongelmien tutkimiseen. Valmistajat käyttävät niitä laadunvalvontaan. Endoskooppiboreskooppikamera on yksinkertainen työkalu , joka ratkaisee monimutkaisia ​​näkyvyysongelmia.

Olemme Sinceressä valmistaneet kameramoduuleja yli 30 vuoden ajan. Sama tekniikka kuin teollisuus- ja lääketieteellisissä moduuleissamme menee tarkastuskameroihin. Jos olet kehittämässä tuotetta, joka tarvitsee usb-endoskooppikameramoduulin tai tarvitset neuvoja siitä, mikä kameramoduulin anturi sopii sovellukseesi, ota yhteyttä. Olemme täällä auttamassa.
