En la inspección de tuberías industriales, el mantenimiento de equipos antiguos, la endoscopia portátil y la observación de estructuras de precisión, la selección del sistema de imágenes a veces no requiere interfaces digitales o de alta resolución. En cambio, la compatibilidad con equipos antiguos, la latencia de pantalla ultrabaja y el funcionamiento sencillo son más críticos. Especialmente en entornos sin computadoras, PC industriales o monitores digitales, un módulo de endoscopio que pueda conectarse directamente a un monitor analógico y funcionar de inmediato suele resultar la opción más práctica y eficiente. Para abordar esta necesidad, un módulo de endoscopio analógico con resolución VGA , , salida analógica NTSC , , diámetro compacto de 4,6 mm y enfoque de rango cercano de 10 a 60 mm se convierte en la solución ideal para actualizaciones de equipos heredados e inspecciones visuales de bajo costo. Este artículo proporciona un marco de selección claro a partir de cinco dimensiones (tamaño físico, rendimiento óptico, compatibilidad de interfaz, iluminación y potencia, y aplicaciones típicas) al tiempo que incorpora términos clave como módulo de cámara endoscópica, módulo de cámara 720P, cámara endoscópica USB, módulo de cámara UVC, módulo de cámara VGA y módulo de cámara analógica para ayudarle a satisfacer con precisión las necesidades de inspección en espacios confinados.
Primer paso: Mida el diámetro interior mínimo y el radio de curvatura del canal objetivo.
El diámetro de la sonda es de 4,6 mm , un diseño compacto entre los productos de módulos de cámara para endoscopios , que equilibra la resistencia estructural y la transitabilidad. Valor de ingeniería:
Accede fácilmente a tuberías delgadas, huecos de equipos de precisión y cavidades mecánicas con un diámetro interior ≥5,0 mm, cubriendo la mayoría de escenarios industriales y de mantenimiento.
En comparación con las sondas de más de 5 mm, el diámetro de 4,6 mm mejora significativamente la accesibilidad al tiempo que mantiene el rendimiento de la imagen, especialmente adecuado para conductos HVAC, cuerpos de válvulas hidráulicas e intercambiadores de calor pequeños.
El foco fijo (10–60 mm) no tiene piezas móviles, lo que ofrece una alta resistencia a las vibraciones para un uso frecuente en el campo.
Al seleccionar, verifique: ¿El diámetro interior mínimo es ≥5,0 mm? Para curvas, evalúe la longitud de la sección rígida de la sonda (normalmente de 10 a 12 mm) y la flexibilidad del cable. El módulo está integrado, no requiere caja de procesamiento externa y se conecta directamente a un monitor.
Segundo paso: confirmar los requisitos de resolución de detalles y fidelidad geométrica.

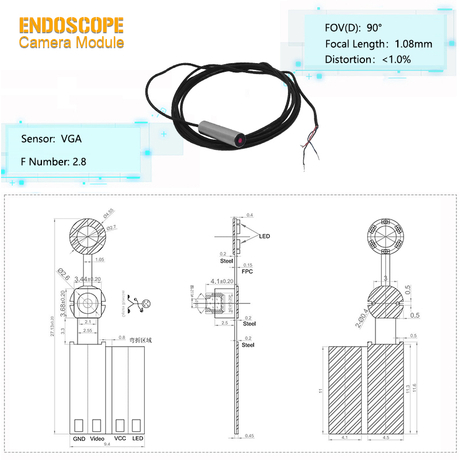

Este módulo utiliza una especificación de módulo de cámara VGA (640 × 480 píxeles efectivos) con una distancia focal de 1,08 mm, apertura de F2.8 y un ángulo de visión de 90°, lo que logra una distorsión óptica de <1 % . Ventajas clave:
La resolución VGA es suficiente para resolver defectos comunes como grietas de 0,2 mm, picaduras de corrosión y objetos extraños en la inspección industrial, con un bajo volumen de datos ideal para la transmisión analógica.
La distorsión <1% es extremadamente baja, restaurando fielmente la geometría de las paredes de las tuberías, las roscas y las uniones de soldadura, evitando errores de cálculo causados por la distorsión en forma de barril o de acerico. Para tareas que requieren una evaluación visual de las dimensiones del defecto (p. ej., profundidad de la corrosión, ancho de la grieta), las imágenes de baja distorsión son invaluables.
El rango de enfoque fijo de 10 a 60 mm cubre con precisión las distancias de trabajo endoscópicas típicas (20 a 50 mm) y no requiere enfoque in situ.
Si se necesitan mayores detalles (p. ej., defectos de <0,1 mm), considere soluciones de cámara módulo de cámara 720P o endoscópica USB , pero equilibre la complejidad y el costo del sistema. El módulo de cámara analógica ofrece una calidad de imagen estable sin artefactos de compresión digital.
Tercer paso: evaluar el tipo de dispositivo de visualización en el sitio y la distancia de transmisión de la señal.
Este módulo utiliza NTSC (formato YUV), un vídeo analógico módulo de cámara analógica , que se conecta directamente a cualquier monitor, televisor, pantalla de automóvil o pantalla industrial con entrada AV (vídeo compuesto), sin decodificador ni controlador. Valor de ingeniería:
Latencia ultrabaja : las señales analógicas se transmiten continuamente sin paquetización, almacenamiento en búfer o decodificación digital, logrando un retraso de extremo a extremo dentro de los 33 ms (un cuadro). Ideal para la coordinación mano-ojo en tiempo real (p. ej., avance de la sonda, recuperación de objetos extraños).
Compatibilidad con dispositivos heredados : se integra perfectamente en los sistemas de monitoreo analógicos existentes sin reemplazar las pantallas, lo que reduce significativamente los costos de actualización.
Plug-and-play : la imagen aparece inmediatamente después del encendido; sin instalación de controladores ni software, por lo que no requiere capacitación para el personal de campo.
Por el contrario, el módulo de cámara UVC o la cámara endoscópica USB requieren una computadora host, controladores y aplicaciones, lo que complica la implementación. Para entornos de campo o taller sin una PC, el módulo de cámara analógica es la única opción eficiente.
Cuarto paso: evaluar las condiciones de iluminación del sitio y la disponibilidad de energía.
Este módulo viene de serie con 6 LED para luz de relleno, que admiten alimentación independiente (2,6 a 3,1 V), con un consumo total de energía de 90 a 170 mA (incluidos los LED). Características de flexibilidad:
Funcionamiento con amplio voltaje VCC de 3,3 a 5 V : se puede alimentar desde la salida de 12 V de un monitor (mediante un reductor), una batería o un adaptador de corriente, lo que facilita la implementación en el campo.
El brillo del LED se puede ajustar simplemente variando el voltaje del variador, adaptándose a metales altamente reflectantes (reducir el brillo) o materiales oscuros que absorban la luz (aumentar el brillo).
En tuberías o cavidades completamente oscuras, 6 LED proporcionan una iluminación suficiente y uniforme para una imagen VGA clara.
Nota: Si se utiliza un monitor de 12 V en el sitio, se necesita un módulo reductor de 12 V a 5 V; si el dispositivo tiene una alimentación de 3,3 V, es posible el uso directo. El bajo consumo de energía es adecuado para estuches portátiles que funcionan con baterías.
Escenario de aplicación |
Configuración recomendada |
Justificación de la selección |
|---|---|---|
Inspección de corrosión de la pared interior de tuberías industriales delgadas (Φ5-10 mm) |
Sonda de 4,6 mm + cable AV largo |
El diámetro compacto de 4,6 mm pasa por puertos estrechos; NTSC directo a monitores antiguos; <1% de distorsión juzga con precisión la morfología de la corrosión |
Diagnóstico de fallas internas de maquinaria heredada (sin interfaz digital) |
Cable reductor de 12V a 5V + monitor portátil |
Módulo de Cámara Analógica compatible con equipos antiguos; El foco de 10 a 60 mm cubre el interior de la caja de cambios; La luz de relleno LED se adapta a ambientes oscuros y aceitosos |
Endoscopio portátil de mano (arqueología, desbloqueo de tuberías) |
Paquete de batería + pantalla AV pequeña |
Plug-and-play, no se necesita host; El módulo de cámara VGA muestra claramente obstrucciones; la baja latencia mejora el manejo |
Inspección de precisión del pasador eyector/corredor interno del molde |
LED de alto brillo + soporte |
La distorsión ultrabaja reproduce fielmente la forma de la sección transversal del canal, lo que ayuda a evaluar los defectos de mecanizado. |
Inspección interna de paredes de edificios/conductos HVAC |
Cable largo + monitor de campo con entrada AV |
La señal analógica NTSC admite largas distancias (hasta 100 m+), ideal para cables largos |
El valor principal del módulo de endoscopio analógico VGA NTSC de 4,6 mm radica en combinar la latencia ultrabaja, la compatibilidad plug-and-play y la compatibilidad heredada de un módulo de cámara analógica con la claridad de un módulo de cámara VGA , el diámetro compacto de 4,6 mm y una distorsión ultrabaja <1% , lo que proporciona una solución de visión rentable y de alta confiabilidad para la inspección de espacios confinados en entornos sin una PC. Al seleccionar, priorice tres preguntas:
¿Hay una PC o una pantalla digital en el sitio? Si solo hay monitores analógicos disponibles, el módulo de cámara analógica es necesario; Si se necesita una PC y almacenamiento/análisis, considere una cámara endoscópica USB o un módulo de cámara UVC.
¿Qué resolución se necesita? VGA es suficiente para defectos comunes; para obtener detalles a nivel de micras, actualice al módulo de cámara 720P.
¿La distancia de trabajo está entre 10 y 60 mm? El enfoque fijo no requiere ajuste; Si las distancias varían mucho, considere el enfoque manual o las opciones varifocales.
Como fabricante con más de 30 años de experiencia en imágenes ópticas, SincereFirst no solo suministra productos de módulos de cámara para endoscopios estándar , sino que también personaliza la longitud del cable, el brillo del LED y las configuraciones de energía de acuerdo con su escenario de inspección. Recomendamos obtener muestras de ingeniería antes de la producción en masa y realizar pruebas de accesibilidad, claridad de imagen y compatibilidad de señales analógicas en tuberías o equipos reales para garantizar que su selección sea científicamente sólida y con visión de futuro.
