Was ist ein Endoskop-Kameramodul? Ein vollständiger technischer Überblick

In der modernen Medizin und industriellen Instandhaltung ist die Möglichkeit, in unzugängliche Räume zu sehen, nicht nur eine Annehmlichkeit, sondern eine Notwendigkeit. Das Herzstück dieser Fähigkeit ist eine bemerkenswert hochentwickelte Technologie: die Endoskop-Kameramodul.

Wenn Sie Ingenieur oder Beschaffungsmanager sind, ist das Verständnis der internen Mechanismen und Herstellungsstandards dieser Module von entscheidender Bedeutung für den Erfolg Ihres Endprodukts. In diesem Leitfaden wird erklärt, was diese Module sind, wie sie sich in den verschiedenen Branchen unterscheiden und worauf man bei einem Fachmann achten sollte Hersteller von Endoskop-Kameramodulen.

1. Grundlagen definieren: Was ist ein Endoskop?

Bevor wir uns mit dem Modul selbst befassen, müssen wir antworten: Was ist ein Endoskop??

Ein Endoskop ist ein langer, dünner, flexibler oder starrer Schlauch, mit dem das Innere eines Objekts oder Körpers untersucht wird. In der Vergangenheit waren Endoskope zur Übertragung von Bildern auf komplexe Glasfaserbündel angewiesen. Die moderne Technologie hat sich jedoch in Richtung „Chip-on-Tip“-Designs verlagert, bei denen ein Miniatur- Endoskopkameramodul direkt am distalen Ende des Endoskops platziert wird. Dieser Wandel hat die Bildschärfe erheblich verbessert, die Kosten gesenkt und die Integration digitaler Funktionen wie Videoaufzeichnung und KI-gestützter Diagnose ermöglicht.

2. Die Anatomie eines Endoskop-Kameramoduls

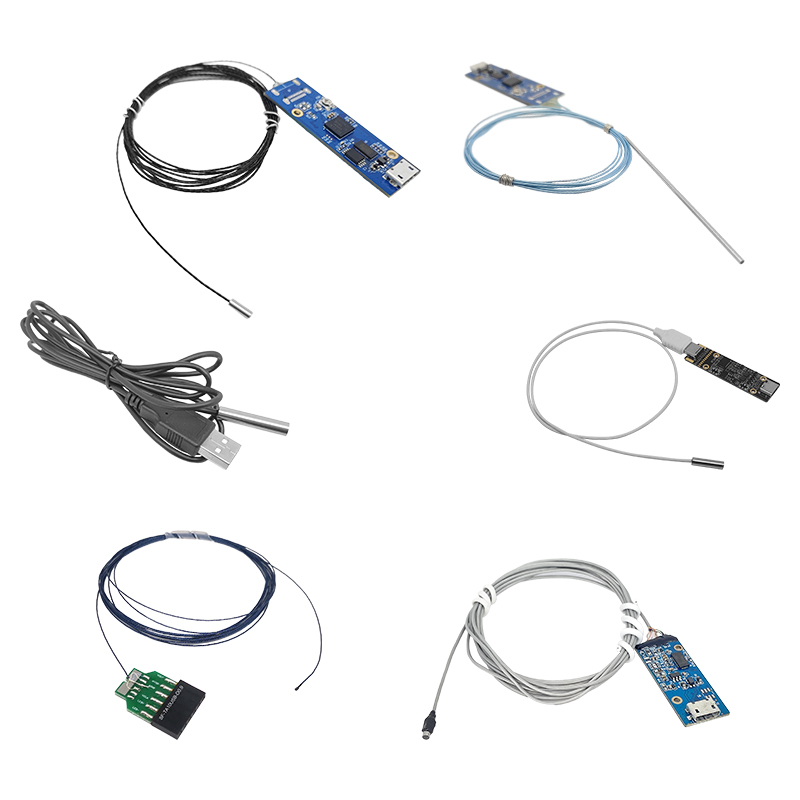

Ein Endoskop-Kameramodul ist viel mehr als nur ein kleiner Sensor. Es handelt sich um ein integriertes System, das aus vier Hauptkomponenten besteht:

• Der Bildsensor: Normalerweise ein CMOS-Sensor, der speziell für extrem kleine Stellflächen entwickelt wurde. Diese Sensoren müssen sehr lichtempfindlich sein, da sie in dunklen Umgebungen arbeiten.

• Das Linsensystem: Eine Reihe von Mikrolinsen (häufig aus hochwertigem Glas), die das Sichtfeld (FOV) und die Schärfentiefe (DOF) bestimmen.

• Beleuchtung: Integrierte LEDs oder faseroptische Lichtleiter, die die Linse umgeben, um den Zielbereich zu beleuchten.

• Kapselung: Ein Schutzgehäuse, das wasserdicht und in manchen Fällen beständig gegen korrosive Chemikalien oder Sterilisationsprozesse sein muss.

3. Medizin vs. Industrie: Zwei verschiedene Welten

Während die Kerntechnologie ähnlich ist, sind die Anforderungen für a medizinische Endoskopkamera und eine Industrie-Endoskopkameras unterscheiden sich erheblich.

Die medizinische Endoskopkamera

Im Gesundheitswesen geht es um Leben und Tod. Eine medizinische Endoskopkamera muss folgende Prioritäten setzen:

• Biokompatibilität: Materialien müssen für den Kontakt mit menschlichem Gewebe sicher sein.

• Farbgenauigkeit: Chirurgen verlassen sich auf subtile Farbunterschiede, um zwischen gesundem und krankem Gewebe zu unterscheiden.

• Extreme Miniaturisierung: Module für Bronchoskopie oder Neurochirurgie können einen Durchmesser von nur 1 mm oder weniger haben.

• Einhaltung gesetzlicher Vorschriften: Sie müssen die strengen ISO 13485-Standards erfüllen.

Die industrielle Endoskopkamera

Eine industrielle Endoskopkamera (oft auch Endoskop genannt) ist auf Robustheit ausgelegt. Zu den wichtigsten Anforderungen gehören:

• Haltbarkeit: Beständigkeit gegen Öl, Kraftstoff und hohe Temperaturen (üblich bei Inspektionen von Flugzeugtriebwerken).

• Kabellänge: Industrielle Oszilloskope müssen oft Dutzende Meter durch Rohre zurücklegen, was eine spezielle Signalverstärkung erfordert.

• Kosteneffizienz: Obwohl sie immer noch von hoher Qualität sind, legen Industriemodule oft Wert auf Verschleißfestigkeit gegenüber der in der Chirurgie erforderlichen extremen Farbtreue.

4. Konnektivität: Der Aufstieg des USB-Endoskopkameramoduls

Einer der bedeutendsten Trends auf dem westlichen Markt ist der Trend zur „Plug-and-Play“-Konnektivität. Der Das USB-Endoskop-Kameramodul ist zur ersten Wahl für tragbare Diagnosegeräte und tragbare Industrie-Endoskope geworden.

Durch die Nutzung des UVC-Protokolls (USB Video Class) kann ein USB-Endoskopkameramodul direkt an einen Laptop, ein Tablet oder ein Smartphone angeschlossen werden. Dadurch entfällt der Bedarf an teuren, proprietären Anzeigekonsolen, wodurch hochwertige Bildgebung für Außendiensttechniker und kleinere medizinische Kliniken zugänglich wird.

5. Was zeichnet ein hochwertiges Modul aus?

Die Auswahl eines Moduls allein aufgrund des Datenblatts ist ein Risiko. Als erfahrener Hersteller von Endoskopkameramodulen identifiziert SincereFirst drei „unsichtbare“ Faktoren, die die langfristige Leistung bestimmen:

Active Alignment (AA)-Technologie

Bei so kleinen Modulen kann bereits eine Abweichung von einem Mikrometer bei der Linsenplatzierung zu einem unscharfen Bild führen. SincereFirst verwendet Active Alignment – ​​einen Prozess, bei dem der Sensor während der Montage eingeschaltet wird und ein Roboter die Linse in Echtzeit anpasst, um den mathematischen Fokusschwerpunkt zu finden.

Wärmemanagement

Kleine Sensoren erzeugen Wärme. In der engen Spitze eines Endoskops kann diese Hitze zu „thermischem Rauschen“ (Körnigkeit im Bild) führen. Ein High-End-Modul besteht aus speziellen Substraten, um die Wärme vom Sensor abzuleiten.

Reinraumproduktion

Bei einer industriellen Endoskopkamera ist ein Staubkorn auf dem Sensor ein Ärgernis. Bei einem medizinischen Eingriff ist dies inakzeptabel. Alle SincereFirst-Module werden in hergestellt, staubfreien COB-Werkstätten der Klassen 10 und 100 um eine fehlerfreie Lieferung zu gewährleisten.

6. Zusammenfassende Vergleichstabelle

7. Fazit: Die Wahl des richtigen Herstellers

Ein Endoskop-Kameramodul ist das „Auge“ Ihres Instruments. Unabhängig davon, ob Sie eine entwickeln medizinische Endoskopkamera der nächsten Generation oder eine robuste Industrieendoskopkamera , ist die Wahl Ihres Partners von größter Bedeutung.

Mit 30 Jahren optischer Expertise bietet SincereFirst die Präzision von Active Alignment, die Sauberkeit von Werkstätten der Klasse 10/100 und die Sicherheit einer 10-Jahres-Garantie. Wir fertigen nicht nur Module; Wir bieten die „Intelligenten Augen“, die es Ihren Produkten ermöglichen, dort zu sehen, wo andere es nicht sehen können.

Sind Sie bereit, hochauflösende Bildgebung in Ihr nächstes Projekt zu integrieren? [Kontaktieren Sie SincereFirst noch heute für eine technische Beratung zu kundenspezifischen Endoskoplösungen.]
