Der Zugang zu Hohlräumen mit einer Größe von weniger als 2 mm stellt sowohl im medizinischen als auch im industriellen Bereich eine erhebliche technische Hürde dar. Chirurgen, die an der Bronchialperipherie arbeiten, und Wartungsteams, die Kühlkanäle von Turbinenschaufeln inspizieren, stehen oft vor einer physischen Hürde: Herkömmliche 3-mm-Endoskope passen einfach nicht hinein, während Glasfaserlösungen oft die digitale Klarheit vermissen lassen, die für eine sichere Entscheidungsfindung erforderlich ist. Diese physische Einschränkung hat in der Vergangenheit zu einem Kompromiss zwischen Zugänglichkeit und Bildtreue geführt, sodass kritische „blinde Zonen“ nicht untersucht wurden oder eine invasive Demontage erforderlich war, um sie sehen zu können.
Die Lösung liegt im technologischen Wandel von der Glasfaser zur Chip-on-Tip-Technologie. Durch die Platzierung eines robusten CMOS Dank des Endoskopkameramoduls direkt an der distalen Spitze können Ingenieure jetzt auch auf engstem Raum digitale Klarheit erzielen. Der 1,6-mm-Formfaktor hat sich in dieser Entwicklung als strategischer „Sweet Spot“ herausgestellt. Es gleicht die extremen Kosten und die geringere Ausbeute von Sub-1-mm-Sensoren wie dem OV6948 mit den physikalischen Einschränkungen größerer, hochauflösender Module aus. Diese Größe bietet gerade genug Oberfläche für eine anständige Optik und Beleuchtung und bleibt gleichzeitig klein genug, um gewundene Pfade zu bewältigen.
Dieser Leitfaden dient als umfassende Ressource für Beschaffungsverantwortliche und Ingenieure, die ultraflache Bildgebung bewerten. Wir erläutern die Interpretation technischer Spezifikationen, identifizieren versteckte Integrationsrisiken wie das Wärmemanagement und berechnen den Return on Investment für die Implementierung dieser Mikromodule in Ihren spezifischen Anwendungen.
Auflösung vs. Durchmesser: Verständnis der Physik der Pixeldichte in 1,6-mm-Modulen im Vergleich zu größeren HD-Sensoren.
Die „Einweg“-Ökonomie: Wie Ertragsraten und Modulkosten eine Verlagerung hin zur Einweg-Endoskopie im medizinischen Sektor vorantreiben.
Integrationsrealitäten: Warum ISP (Image Signal Processing) und Wärmeableitung die Hauptfehlerpunkte bei kundenspezifischen Builds sind.
Entscheidungsrahmen: Kritische Metriken jenseits der Auflösung, einschließlich Tiefenschärfe (DOF) und starre Spitzenlänge.

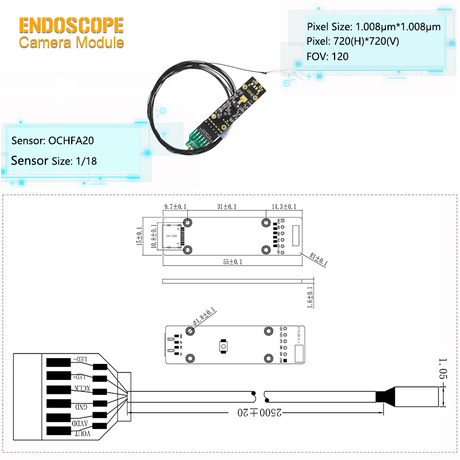

Um die richtige Komponente auszuwählen, müssen Sie zunächst verstehen, was in den Stapel kommt. Ein 1,6-mm-Modul ist nicht nur ein Sensor; Es handelt sich um ein eng integriertes System aus Optik, Elektronik und Verpackung. Das Verständnis dieser Architektur hilft dabei, herauszufinden, warum bestimmte Module bei schlechten Lichtverhältnissen eine bessere Leistung erbringen oder eine schärfere Kantendefinition bieten.
Das Herzstück dieser Module ist der CMOS-Sensor (Complementary Metal-Oxide-Semiconductor). In der Vergangenheit galten 1/18-Zoll-Sensoren als klein. Heutzutage sieht man Sensoren, die auf die Mikroebene verkleinert wurden und häufig die BSI-Technologie (Backside Illumination) nutzen, um die Lichtaufnahme auf unglaublich kleinen Pixelbereichen zu maximieren. Im Gegensatz zu älteren CCDs verbrauchen diese CMOS-Sensoren weniger Strom, was für die Wärmeregulierung in einer begrenzten Spitze von entscheidender Bedeutung ist. Die Umstellung auf diese Mikrosensoren ermöglicht die digitale Übertragung von Daten direkt von der Quelle, wodurch das Signalrauschen reduziert wird, das bei langen analogen Glasfaserkabeln auftritt.
Die Linsenbaugruppe bestimmt, wie der Sensor die Welt „sieht“. Die Entwicklung eines Linsenstapels, der in ein 1,6-mm-Gehäuse passt, ist eine Meisterleistung der Präzisionsfertigung. Die Baugruppe besteht typischerweise aus zwei bis drei optischen Elementen.
Für Navigationsaufgaben, wie das Führen eines Katheters durch eine Lunge, ist ein Weitwinkel-FOV (100°–120°) unerlässlich. Es sorgt für Situationsbewusstsein und ermöglicht es dem Bediener, Kurven und Hindernisse zu erkennen. Bei Inspektionsaufgaben, bei denen es auf Details ankommt – etwa bei der Suche nach Mikrorissen in einer Kraftstoffeinspritzdüse – könnte jedoch ein engeres Sichtfeld vorzuziehen sein, um die Vergrößerung in einer bestimmten Tiefe zu erhöhen.
Die Beleuchtung ist oft der limitierende Faktor bei der Mikroraumbildgebung. Für eine Grundfläche von 1,6 mm haben Sie zwei Möglichkeiten:
Direkte LED-Integration: Die Platzierung von Mikro-LEDs direkt an der Spitze (Chip-on-Tip) ist der gängigste moderne Ansatz. Es vereinfacht die Back-End-Verkabelung, führt aber zu einer erheblichen Wärmequelle direkt neben dem Sensor und potenziell empfindlichem Gewebe.
Faserübertragung: Da die Lichtquelle extern bleibt und die Fasern bis zur Spitze verlaufen, wird distale Wärme eliminiert. Das Faserbündel verbraucht jedoch wertvolle Querschnittsfläche, was möglicherweise die Verwendung eines kleineren Sensors oder einer kleineren Linse erforderlich macht, um den Durchmesser von 1,6 mm beizubehalten.
Käufer legen oft Wert auf den Durchmesser, aber die starre Länge ist für die Navigation ebenso entscheidend. Die „starre Spitze“ umfasst das Kameramodul, den Linsenstapel und die Zugentlastung an der Stelle, an der das Kabel angeschlossen wird. Wenn diese Baugruppe zu lang ist (z. B. mehr als 5–8 mm), verhält sich das Gerät wie ein langer Lkw, der auf einer schmalen Straße abbiegen möchte – enge Kurven kann es einfach nicht befahren. Eine hochwertige Das Endoskop-Kameramodul minimiert diese Länge durch den Einsatz fortschrittlicher Verpackungstechniken wie Chip-Scale-Packaging (CSP), um den starren Teil so kurz wie möglich zu halten und so den minimalen Biegeradius des endgültigen Geräts zu verbessern.
Um sich für ein Modul zu entscheiden, muss man über die Hochglanzprospektnummern hinausschauen. Sie benötigen eine Entscheidungsmatrix, die dem effektiven Datennutzen Vorrang vor Marketingspezifikationen einräumt.
In der Ultra-Slim-Kategorie ist „4K“ nicht das Ziel; Sichtbarkeit ist. Ein 1,6-mm-Modul bietet typischerweise Auflösungen zwischen 40.000 und 160.000 Pixel (200 x 200 bis 400 x 400). Im Vergleich zur Unterhaltungselektronik klingt das zwar gering, reicht aber bei korrekter Bildverarbeitung aus, um Verstopfungen, Gewebeveränderungen oder Korrosion zu erkennen.
Die Verbesserung des Algorithmus spielt hier eine große Rolle. Da die Anzahl der Rohpixel begrenzt ist, verwenden fortschrittliche Bildsignalprozessoren (ISPs) die Kantenverstärkung, um Grenzen zu schärfen. Eine selektive Farbverstärkung ist ebenfalls von entscheidender Bedeutung. Beispielsweise hilft die Verstärkung des roten Spektrums Ärzten, die Vaskularisation sichtbar zu machen, während kontrastierende Brauntöne Industrieinspektoren dabei helfen, Rost im Frühstadium zu erkennen. Sie kaufen nicht nur Pixel; Sie kaufen die Fähigkeit, Daten zu interpretieren.
Der Fokus kann bei diesen kleinen Modulen nicht mechanisch eingestellt werden; es wird bei der Montage fixiert. Daher ist die Auswahl des richtigen DOF-Bereichs nicht verhandelbar.
Besonderheit |
Medizinische Anwendung (Biopsie/HNO) |
Industrielle Anwendung (Endoskop) |
|---|---|---|
Fokusbereich |
Nahbereich (3 mm – 50 mm) |
Variabel (5 mm – Unendlich) |
Primäres Ziel |
Makrodetail der Gewebeoberfläche |
Allgemeine Orientierung und Fehlererkennung |
Beleuchtung |
Diffusiert, um Blendung auf nassem Gewebe zu verhindern |
Hohe Intensität für dunkle, große Hohlräume |
Wohin wird die Kamera gehen? Gelangt es in den menschlichen Körper oder in ein hydraulisches System, muss es flüssigkeitsdicht sein. Überprüfen Sie die Schutzart IP67 oder IP68, gehen Sie jedoch tiefer in die chemische Beständigkeit ein. Ein Modul hält möglicherweise Wasser stand, versagt jedoch, wenn es heißem Öl, Kochsalzlösung oder aggressiven Sterilisationschemikalien wie Glutaraldehyd ausgesetzt wird. Klären Sie bei medizinischen Geräten, ob das Modul für die Autoklavierung (Hochdruckdampf) ausgelegt ist oder ob es auf die Sterilisation mit ETO (Ethylenoxid) beschränkt ist, da letztere wesentlich schonender für Klebstoffe und Linsendichtungen ist.
Während die Kerntechnologie ähnlich ist, unterscheidet sich der Integrationsweg je nach Endverwendung drastisch. Das Verständnis dieser Unterschiede hilft bei der Planung Ihrer Beschaffungsstrategie.
Der medizinische Sektor erlebt einen massiven Wandel weg von wiederverwendbaren, teuren Endoskopen hin zu „Chip-on-Tip“-Einweggeräten.
Infektionskontrolle: Der Hauptfaktor ist die Patientensicherheit. Die Reinigung eines 1,6-mm-Kanals ist bekanntermaßen schwierig und birgt das Risiko einer Kreuzkontamination. Massenproduzierbare 1,6-mm-Module sind erschwinglich genug geworden, um Einwegkatheter zu ermöglichen. Dadurch entfällt die Notwendigkeit einer sterilisierten Wiederaufbereitung vollständig.
Zugang zur Anatomie: Diese ultraschlanken Profile ermöglichen es Ärzten, „blinde Zonen“ zu erreichen, die zuvor nur durch Röntgen oder Vermutungen zugänglich waren. Wir sehen, dass diese in den peripheren Atemwegen zur Früherkennung von Lungenkrebs, in neurovaskulären Pfaden zur Schlaganfallintervention und in den Pankreasgängen eingesetzt werden.
Compliance: Bei der Beschaffung für medizinische Zwecke muss das Modul Ihren ISO 13485-Compliance-Weg unterstützen. Dies bedeutet eine vollständige Rückverfolgbarkeit der Komponenten und biokompatiblen Materialien für das Gehäuse.
In der Welt der industriellen zerstörungsfreien Prüfung (NDT) geht die Haltbarkeit über die Wegwerfbarkeit hinaus.
Predictive Maintenance: Das Ziel hierbei ist eine Inspektion ohne Abriss. Eine 1,6-mm-Sonde kann durch eine Kraftstoffeinspritzdüse oder in eine komplexe Getriebebaugruppe geschoben werden, um den Verschleiß zu prüfen. Dies spart Tausende von Dollar an Arbeitsstunden.
Fokus auf Haltbarkeit: Im Gegensatz zu medizinischen Sonden, die in einer kontrollierten Umgebung betrieben werden, sind industrielle Oszilloskope Vibrationen, Abrieb und Hitze ausgesetzt. Das Modulgehäuse muss aus gehärtetem Stahl oder Titan und nicht aus Kunststoff bestehen.
Algorithmusabhängigkeit: Industrielle Anwender benötigen häufig spektrale Vielseitigkeit. Einige Anwendungen verwenden Infrarot (IR)-fähige Sensoren, um durch Öl oder Rauch zu „sehen“, und nutzen fortschrittliche Algorithmen, um aus einer verrauschten Umgebung ein klares Bild zu rekonstruieren.
Die Integration eines 1,6-mm- Endoskopkameramoduls ist eine technische Herausforderung. Die Physik kleiner Räume bringt Hürden mit sich, die es bei größeren Kamerasystemen nicht gibt.
Hitze ist der Feind. In einem umschlossenen Raum von 1,6 mm erzeugen die LEDs und der CMOS-Sensor Wärme, die nirgendwo hingehen kann. Wenn die Temperatur der Spitze bei einer medizinischen Anwendung 43 °C überschreitet, führt dies zu Gewebenekrose. In industriellen Umgebungen erhöht übermäßige Hitze das thermische Rauschen des Sensors, was zu körnigen Bildern führt.
Ingenieure müssen Strategien zur passiven Wärmeableitung entwerfen. Dabei wird häufig das Metallgehäuse der Spitze als Wärmesenke verwendet oder wärmeleitende Vergussmaterialien eingearbeitet, um die Wärme vom Sensor abzuleiten und über die Kabelbaugruppe nach oben zu übertragen.
Mit zunehmender Kabellänge nimmt die Signalintegrität ab.
Analog vs. Digital: Ältere analoge Sensoren litten unter massiven Störungen über lange Kabel. Die Branche tendiert zu digitalen Ausgängen (wie MIPI oder speziellen USB-Brücken). Diese liefern sauberere Signale, erfordern jedoch eine sorgfältige Abschirmung.
Dämpfung: In einem 2 Meter langen Katheter haben feine Drähte einen hohen Widerstand. Es kann zu Spannungsabfällen kommen, die die LED-Helligkeit oder die Sensorstabilität beeinträchtigen. Hochwertige Mikrokoaxialkabel sind für die Aufrechterhaltung der Datenintegrität über diese Entfernungen unerlässlich.
Der Sensor ist nur die halbe Miete. Rohdaten von einem 1,6-mm-Sensor sind oft chaotisch und ungenau. Sie benötigen eine externe ISP-Brückenplatine (Image Signal Processor), um diese Rohdaten in einen sichtbaren USB- oder HDMI-Stream umzuwandeln.
Dieses Brückenboard übernimmt den Weißabgleich, die Verstärkungsregelung und die Korrektur fehlerhafter Pixel. Stellen Sie für eine schnelle Bereitstellung sicher, dass Ihr ausgewähltes Modul mit einer Bridge-Platine ausgestattet ist, die mit Standardbetriebssystemen wie Windows, Linux und Android kompatibel ist. Dies ermöglicht „Plug-and-Play“-Prototyping, ohne dass benutzerdefinierte Treiber von Grund auf neu geschrieben werden müssen.
Abschließend müssen wir einen Blick auf die Ökonomie werfen. Die Implementierung ultraflacher Bildgebung erfordert strategische Kompromisse, die sich auf Ihr Endergebnis auswirken.
Sie müssen einen grundlegenden Kompromiss akzeptieren: geringere Auflösung für bessere Zugänglichkeit. Zahlen Sie nicht zu viel für Pixelzahlen, die Ihre optische Baugruppe nicht auflösen kann. Ein Modul mit einer Auflösung von 200 x 200, das in den Zielbereich passt, ist unendlich wertvoller als ein Modul mit 720p, das zu groß ist, um es zu betreten. Berechnen Sie den Wert basierend auf der Diagnoseausbeute oder der Inspektionserfolgsrate, nicht nur der Pixelanzahl.
In der 1,6-mm-Klasse ist eine Reparatur selten eine Option. Fällt ein Modul aus, können die mikroskopisch kleinen Drahtverbindungen nicht von Hand nachbearbeitet werden.
Dies treibt eine Strategie des „modularen Ersatzes“ voran. Bei industriellen Systemen sollte die distale Spitze als Verbrauchsmaterial oder als Schnellwechseleinheit ausgelegt sein. Bei medizinischen Systemen ist der gesamte Katheter wegwerfbar. Ihre Finanzmodellierung sollte eine kontinuierliche Versorgung mit Modulen widerspiegeln und nicht einen einmaligen Kapitalaufwand für einen reparierbaren Vermögenswert.
Seien Sie vorsichtig bei versteckten NRE-Kosten (Non-Recurring Engineering). Die Anpassung der flexiblen gedruckten Schaltung (FPC) an Ihren spezifischen Griff oder Stecker kann teuer sein.
Darüber hinaus weisen spezielle Sensormodule häufig hohe Mindestbestellmengen (MOQs) auf. Ein standardmäßiges 1,6-mm-Modul ist möglicherweise von der Stange erhältlich, aber eine kundenspezifische Kabellänge oder Pinbelegung könnte die Verpflichtung zu Tausenden von Einheiten erfordern. Um diese Risiken zu mindern, ist es häufig sinnvoller, Ihr System während der Prototyping-Phase auf der Standardkonfiguration des Moduls auszurichten.
Die 1,6 mm Das Endoskop-Kameramodul eröffnet neue Grenzen in der Diagnose und Inspektion, indem es der Zugänglichkeit Vorrang vor der reinen 4K-Auflösung einräumt. Ob es einem Chirurgen ermöglicht wird, einen peripheren Lungenknoten zu biopsieren, oder ob es einem Ingenieur ermöglicht wird, eine Kraftstoffleitung zu inspizieren, ohne einen Motor auszubauen: Diese Mikrogeräte lösen Probleme, die noch vor einem Jahrzehnt physikalisch unmöglich zu lösen waren.
Mit Blick auf die Zukunft deutet der Trend auf „Wafer-Level-Kameras“ und höhere Pixeldichten hin, was die Kosten weiter senken und die Leistung steigern wird. Allerdings ist Technologie nur so gut wie ihre Integration. Die erfolgreichsten Implementierungen geben dem System Vorrang vor dem Sensor und stellen sicher, dass Beleuchtung, Wärmemanagement und ISP-Tuning vollständig validiert werden, bevor das Design eingefroren wird.
Denken Sie bei der Bewertung Ihrer Optionen daran, dass das Ziel verwertbare Daten sind. Wenn Sie die Einschränkungen der Physik und die Möglichkeiten der modernen CMOS-Technologie verstehen, können Sie eine Bildgebungslösung auswählen, die Ihre Fähigkeit, das Unsichtbare zu sehen, völlig verändert.
A: Die Auflösung liegt normalerweise zwischen 40.000 Pixeln (200 x 200) und 160.000 Pixeln (400 x 400). Dies hängt stark von der konkreten Sensorgeneration und dem Seitenverhältnis ab. Diese Pixeldichte ist zwar niedriger als bei Standard-HD, reicht aber in Kombination mit effektiven Bildverarbeitungsalgorithmen für die Nahbereichsinspektion in Mikrohohlräumen aus.
A: Die meisten nackten Module können der hohen Hitze und dem hohen Druck eines Autoklaven nicht standhalten. Wirklich autoklavierbare Systeme erfordern hermetisch dichte Saphirglasgehäuse, spezielle Hochtemperatur-Epoxidharze und robuste Zugentlastungen. Durch diese Zusätze wird der Durchmesser oft leicht vergrößert. Für strenge 1,6-mm-Anwendungen sind ETO (Ethylenoxid) oder Einwegdesigns Standard.
A: Der Biegeradius hängt vom Kabeltyp und vor allem von der starren Länge der distalen Spitze (Chip + Linse + Lötzinn/Zugentlastung) ab. Eine kürzere starre Länge ermöglicht einen engeren Biegeradius und unterstützt im Allgemeinen die Navigation durch gewundene Pfade wie Bronchialbäume oder gebogene Rohre, ohne die Verbindung zu knicken oder zu beschädigen.
A: Das variiert je nach Design. Viele moderne 1,6-mm-Module verfügen über eine „Chip-on-Tip“-Konstruktion mit integrierten Mikro-LEDs rund um die Linse, sodass kein externes Licht erforderlich ist. Allerdings sind einige ultrakompakte Designs immer noch auf eine externe Glasfaserübertragung angewiesen, um die Wärmeentwicklung an der distalen Spitze zu minimieren.
