Empfehlungen zur Auswahl des Mikroendoskop-Kameramoduls: Am Beispiel des Hochleistungsmoduls GC5035

Empfehlungen zur Auswahl des Mikroendoskop-Kameramoduls: Am Beispiel des Hochleistungsmoduls GC5035

Bei der Auswahl eines Kameramoduls für Ihre medizinische oder industrielle Endoskopieausrüstung ist es wichtig, die optimale Balance zwischen Leistung, Größe, Kosten und Anwendungsszenarien zu finden. Die folgenden wichtigen Auswahlkriterien und Empfehlungen basieren auf dem aktuellen Mainstream-5-Megapixel-Modul GC5035 und sollen Ihnen dabei helfen, eine fundierte Entscheidung zu treffen.

1. Analyse der Kernauswahlkriterien

Bildleistungsdimension: Auflösung und Bildqualität

Auswahlempfehlung: Das hier analysierte GC5035-Modul liefert eine hochauflösende Auflösung von 5 MP (2592 x 1944). Wenn es bei Ihrer Anwendung hauptsächlich um das Screening von Läsionen, die Archivierung hochauflösender Bilder oder eine präzise chirurgische Navigation (z. B. minimalinvasive Chirurgie, Gewebebiopsie) geht, liefert 5MP reichere Details und ist die bevorzugte Wahl. Für routinemäßige Positionierungsbeobachtungen, Prozessüberprüfungen oder räumliche Erkundungen sollten Sie kostengünstigere 2MP-Lösungen oder Lösungen mit niedrigerer Auflösung in Betracht ziehen.

Struktur- und Integrationsabmessungen: Größe und Beleuchtung

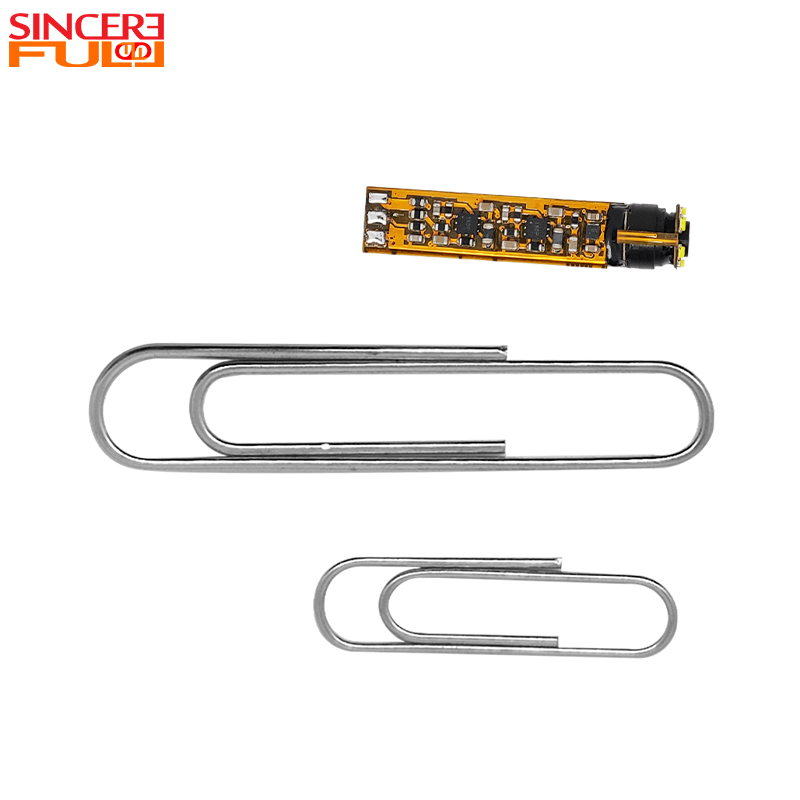

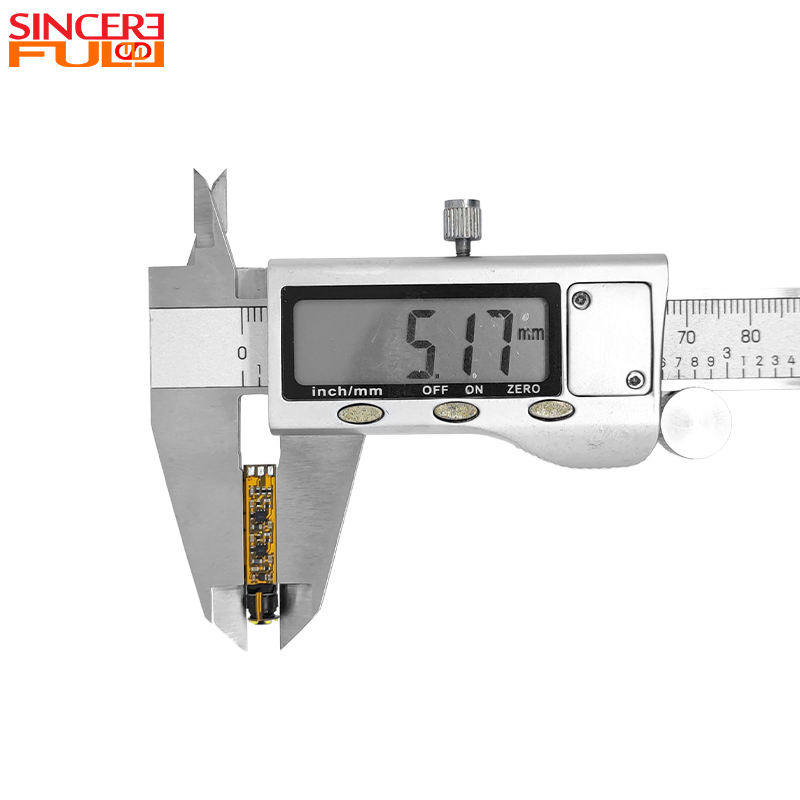

Größe: Mit einem Außendurchmesser von Φ7,0 mm verfügt dieses Modul über ein ultrakompaktes Design. Diese Größe ist entscheidend für Geräte, die für den pädiatrischen Gebrauch bestimmt sind, einen ultradünnen Durchmesser haben oder durch komplexe, enge Lumen passen. Bei Standard-Endoskopen für Erwachsene bieten Φ8-10-mm-Module möglicherweise eine höhere strukturelle Festigkeit oder breitere Sensoroptionen.

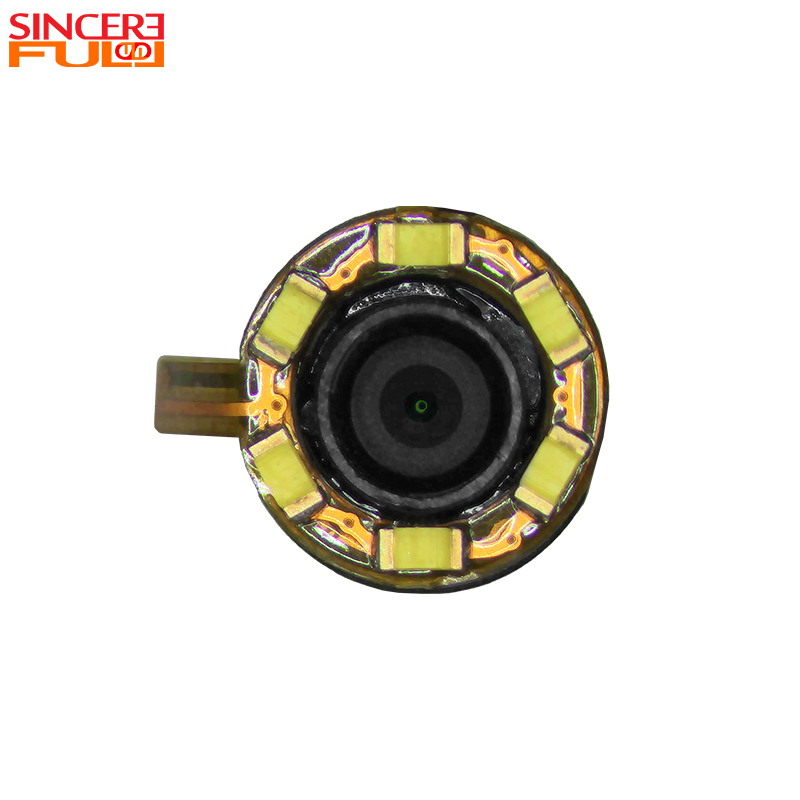

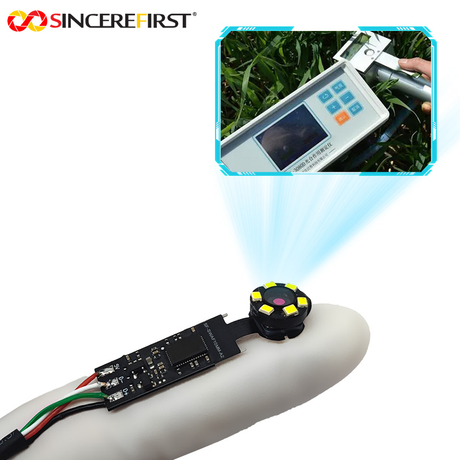

Beleuchtungssystem: Die integrierten 6 LEDs stellen ein wesentliches Highlight dieses Moduls dar und lösen die zentrale Herausforderung der ungleichmäßigen Beleuchtung in Hohlräumen. Bei Inspektionen tiefer oder dunkler Hohlräume (z. B. Verdauungstrakt, Industrierohrleitungen) sind Multi-LEDs mit hoher Gleichmäßigkeit für die Verbesserung der Diagnose-/Inspektionsqualität unerlässlich. Wenn die Anwendungsumgebung gut beleuchtet ist oder die Inspektionsstelle oberflächlich ist, kann die Anzahl der LEDs entsprechend reduziert werden, um den Stromverbrauch und die Wärmeableitung zu optimieren.

Optische Leistungsdimension: Sichtfeld und Schärfentiefe

Sichtfeld: Das Weitwinkel-Sichtfeld von 82° (D) ist ideal für die Beobachtung großer Gewebebereiche oder Strukturen ohne häufige Neupositionierung der Linse und minimiert visuelle tote Winkel. Für eine punktgenaue, vergrößerte Untersuchung spezifischer mikroskopischer Läsionen sollten Konfigurationen mit einem etwas engeren Sichtfeld, aber höherer Auflösung in Betracht gezogen werden.

Schärfentiefe: Der Tiefenschärfebereich von 30–80 mm gewährleistet eine klare Abbildung von Objekten innerhalb dieser Entfernung ohne häufiges Nachfokussieren. Dies eignet sich hervorragend für Szenarien mit schnellen Abstandsänderungen oder variablen Arbeitsräumen (z. B. Instrumentenbewegung während der Operation). Bei festen Arbeitsabständen (z. B. bestimmte industrielle Inspektionen) kann eine Lösung mit festem Fokus und geringerer Schärfentiefe, aber optimierter optischer Leistung bevorzugt werden.

2. Szenariobasierte Auswahl-Roadmap

High-End-Diagnostik und chirurgische Navigation:

Empfohlene Konfiguration: 5 MP hohe Auflösung + 6 LEDs gleichmäßige Beleuchtung + Weitwinkel mittlere Schärfentiefe.

Begründung: Erfordert höchste Bildqualität für die Diagnose, ausreichende Beleuchtung sorgt für Farbtreue, Weitwinkel erleichtert die Beobachtung des gesamten Sichtfelds, mäßige Schärfentiefe sorgt für Bildklarheit während der Instrumentenbewegung.

Routine-Endoskopie und Screening:

Empfohlene Konfiguration: 2–5 MP Auflösung + 4–6 LED-Beleuchtung + Standard-Sichtfeld.

Begründung: Gleicht Kosten und Leistung aus, stellt sicher, dass die Bildklarheit die grundlegenden diagnostischen Anforderungen erfüllt und die Beleuchtung die primären Beobachtungsbereiche ausreichend abdeckt.

Industrielle Rohrleitungs- und Präzisionsinspektion:

Empfohlene Konfiguration: Priorisieren Sie die Gleichmäßigkeit der Beleuchtung und die Zuverlässigkeit der Struktur. Entscheiden Sie sich für Industrieversionen mit kratzfesten Gläsern und ölabweisenden Beschichtungen. Die Auflösung sollte den Anforderungen an die Genauigkeit der Fehlererkennung entsprechen.

Begründung: Komplexe Industrieumgebungen mit Öl, Feuchtigkeit oder Reibung verlangen von der Ausrüstung mehr Haltbarkeit und Anpassungsfähigkeit an die Umwelt als maximale Auflösung.

3. Wichtige Validierungstipps

Vor der endgültigen Auswahl empfehlen wir dringend die folgenden Überprüfungen:

Prototypentests: Bewerten Sie die Bildgebungsleistung, das thermische Verhalten und den Stromverbrauch unter simulierten realen Bedingungen (z. B. Phantome, simulierte Hohlräume).

Systemkompatibilität: Bestätigen Sie, dass Modulschnittstellen (z. B. MIPI) und Stromversorgungsspannungen (3,3 V/5 V) vollständig mit Ihrer Hostplattform kompatibel sind.

Lieferantenunterstützung: Bewerten Sie die Fähigkeit des Lieferanten, eine stabile Massenproduktion, Anpassungsdienste (z. B. Anpassung des Sichtfelds, LED-Farbtemperatur) und die erforderliche Unterstützung bei der technischen Dokumentation bereitzustellen.

4. Fazit

Das Weitwinkel-Endoskopmodul GC5035 mit 5 MP, 6 LEDs und Φ7,0 mm ist die ideale Wahl für Anwendungen, die eine hochauflösende Bildqualität, hervorragende Beleuchtung und extreme Miniaturisierung erfordern. Es eignet sich besonders für die medizinische High-End-Diagnostik und minimalinvasive Chirurgie, bei der Bilddetails und Sichtfeld im Vordergrund stehen.

Ihre endgültige Auswahl sollte mit der klaren Definition Ihrer Kernanforderungen beginnen: Ist „weites Sichtfeld“ wichtiger als „hohe Bildklarheit“? Oder haben „Stabilität und Zuverlässigkeit“ Vorrang vor „extremen Spezifikationen“? Die Klärung dieser Frage wird Ihnen helfen, aus der Vielzahl der verfügbaren Optionen das am besten geeignete Modul für Ihr Produkt zu finden.
